5.2.1  基本空间曲线

5.2.1 基本空间曲线

1.空间直线

命令可以根据约束关系的不同创建出不同的直线，下面介绍创建图5.2.1所示的空间直线的一般操作过程。

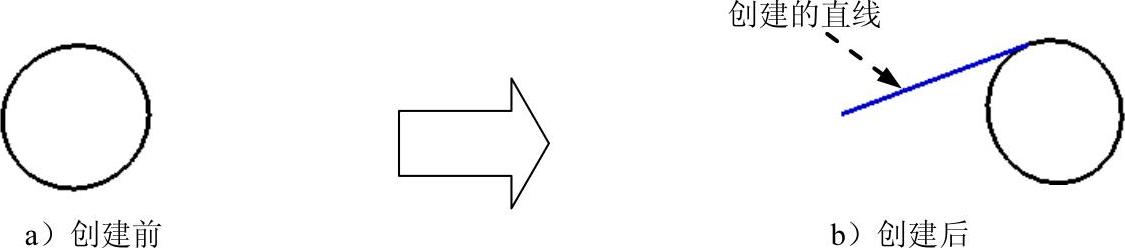

图5.2.1 创建空间直线

Step1.打开文件D：\ug7.1\work\ch05\ch05.02\line.prt。

Step2.选择下拉菜单命令，系统弹出“直线”对话框，如图5.2.2所示。

说明：按F3键可以将动态文本输入框隐藏，按第二次可以将“直线”对话框隐藏，再按一次则显示“直线”对话框和动态文本输入框。

Step3.设置起始点的约束关系和位置。在“直线”对话框中区域的下拉列表中选择选项或者在图形区右击，在系统弹出的图5.2.3所示的快捷菜单中选择命令，此时系统弹出动态文本输入框，在、和文本框中分别输入值10.0、30.0和0.0（图5.2.4），并分别按Enter键确认。

说明：在系统弹出的动态文本输入框中输入数值时，通过键盘上的Tab键来切换，完成数值的输入。

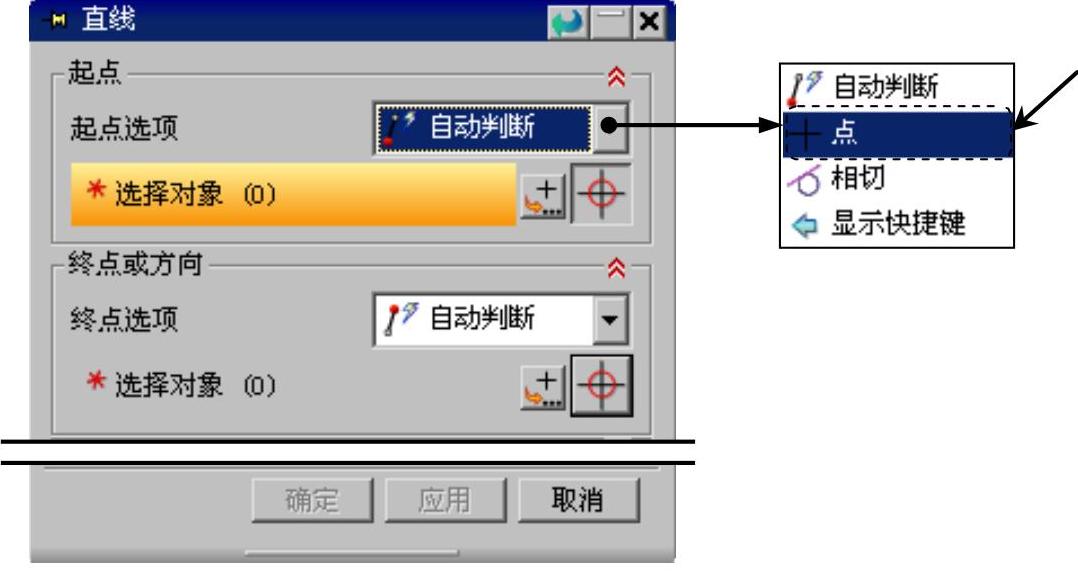

图5.2.2 “直线”对话框

图5.2.3 快捷菜单

图5.2.4 动态文本输入框

Step4.设置终点的约束关系和位置。在“直线”对话框中区域的下拉列表中选择选项（图5.2.5），或者在图形区右击，在弹出的图5.2.6所示的快捷菜单中选择命令，在图形区选取图5.2.7所示的曲线1（即靠近上部的边缘线）。

图5.2.5 “直线”对话框

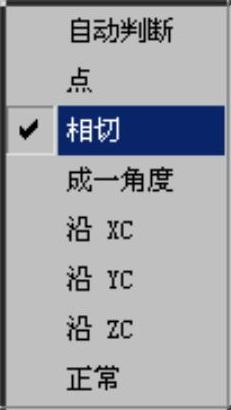

图5.2.6 快捷菜单

Step5.单击“直线”对话框中的按钮（或者单击中键）完成直线的创建，如图5.2.8所示。

2.空间圆弧/圆

命令可以根据约束关系的不同创建出不同的圆弧或圆，下面介绍创建图5.2.9所示的空间圆弧/圆的一般操作过程。

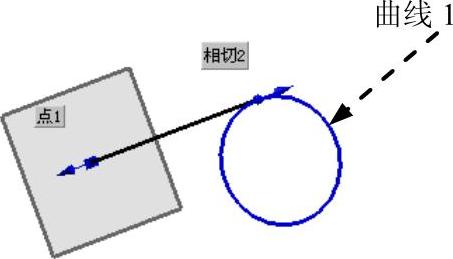

图5.2.7 选取曲线1

图5.2.8 创建的曲线

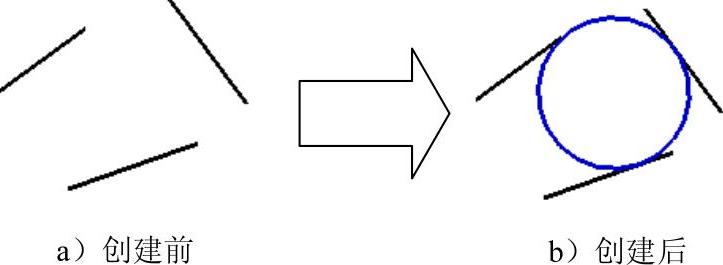

图5.2.9 圆弧/圆的创建

Step1.打开文件D：\ug7.1\work\ch05\ch05.02\circul.prt。

Step2.选择下拉菜单命令，系统弹出“圆弧/圆”对话框（一），如图5.2.10所示。

Step3.设置起始位置的约束关系。在“圆弧/圆”对话框（一）中区域的下拉列表中选择选项（图5.2.10），或者在图形区右击，在系统弹出的快捷菜单中选择命令，然后选取图5.2.11所示的曲线1。

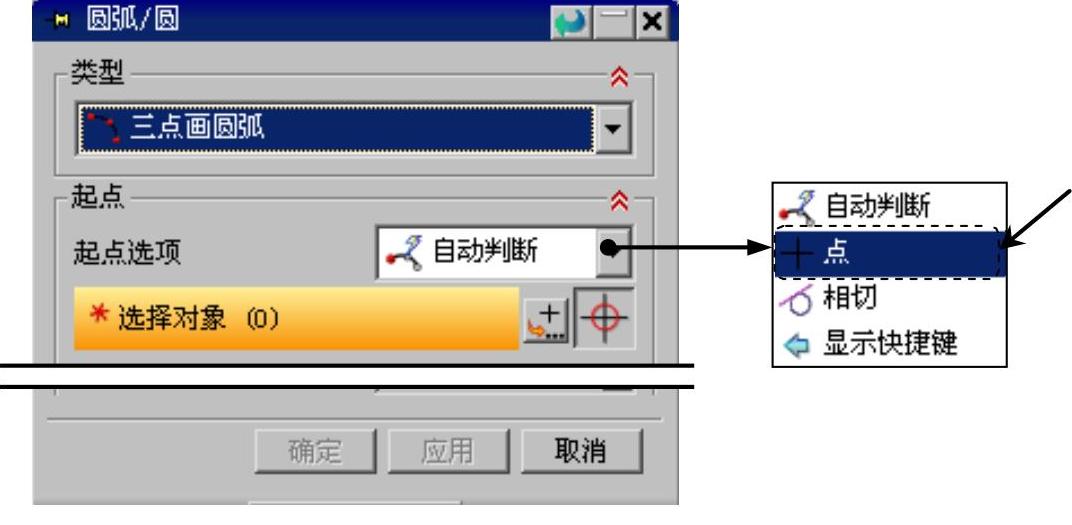

图5.2.10 “圆弧/圆”对话框（一）

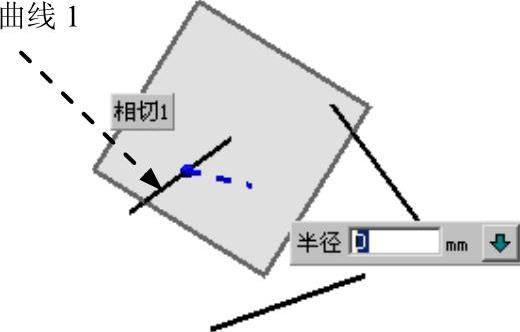

图5.2.11 选取曲线1

Step4.设置结束位置的约束关系。在“圆弧/圆”对话框（二）中区域的下拉列表中选择选项（图5.2.12），或者在图形区右击，在弹出的快捷菜单中选择命令，然后在图形区选取图5.2.13所示的曲线2。

Step5.设置中间位置的约束关系。在“圆弧/圆”对话框（二）中区域的下拉列表中选择选项，或者在图形区右击，在弹出的快捷菜单中选择命令，然后在图形区选取图5.2.14所示的曲线3。

Step6.选取备选解。在“圆弧/圆”对话框（二）中区域连续单击“在几个备选解之间切换”按钮，直到出现图5.2.14所示的圆弧，在区域选中复选项，再单击按钮或者单击中键完成圆的创建。

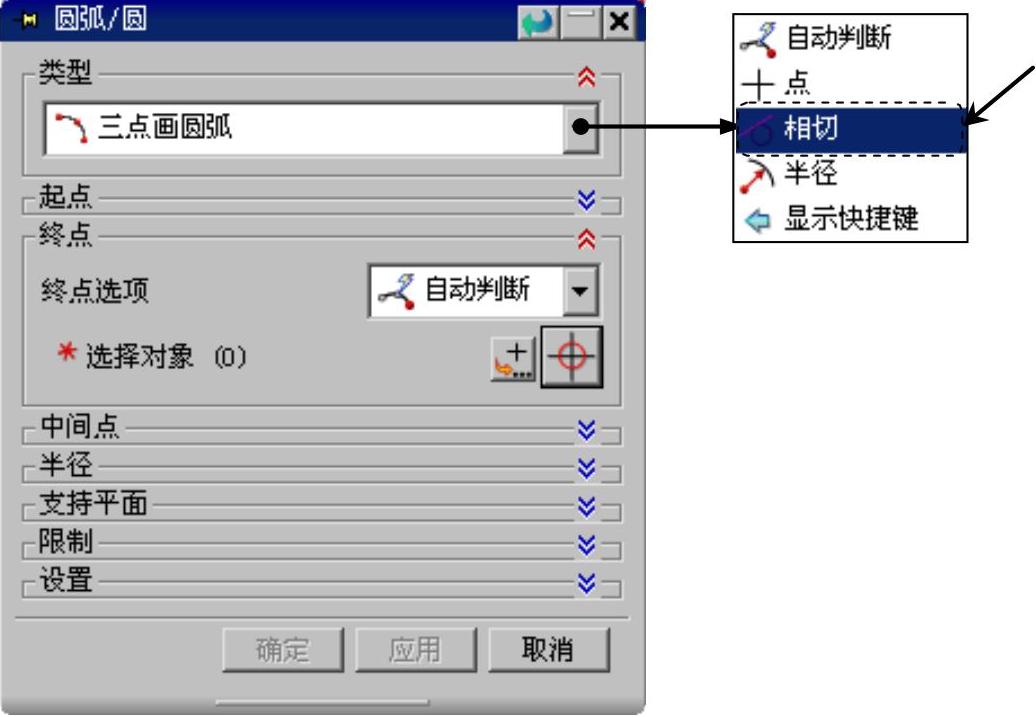

图5.2.12 “圆弧/圆”对话框（二）

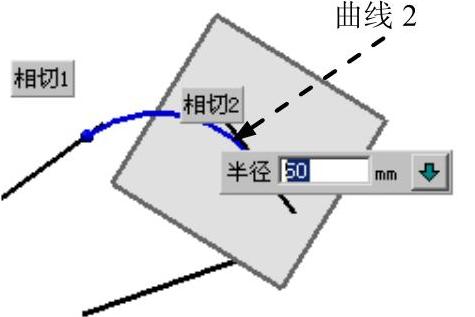

图5.2.13 选取曲线2

说明：当选取曲线3后，“圆弧/圆”对话框（三）如图5.2.15所示，该对话框中的部分选项按钮说明如下：

● 选项：限制弧的起始位置。

● 选项：限制弧的终止位置。

● （在几个备选解之间切换）：有多种满足条件的曲线时，可以单击该按钮在这些备选解之间切换。

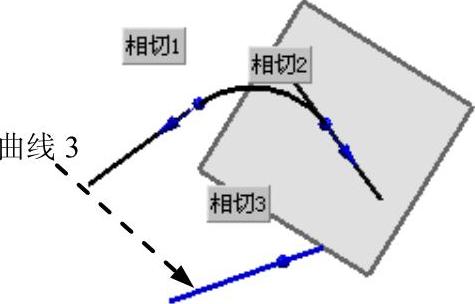

图5.2.14 选取曲线3

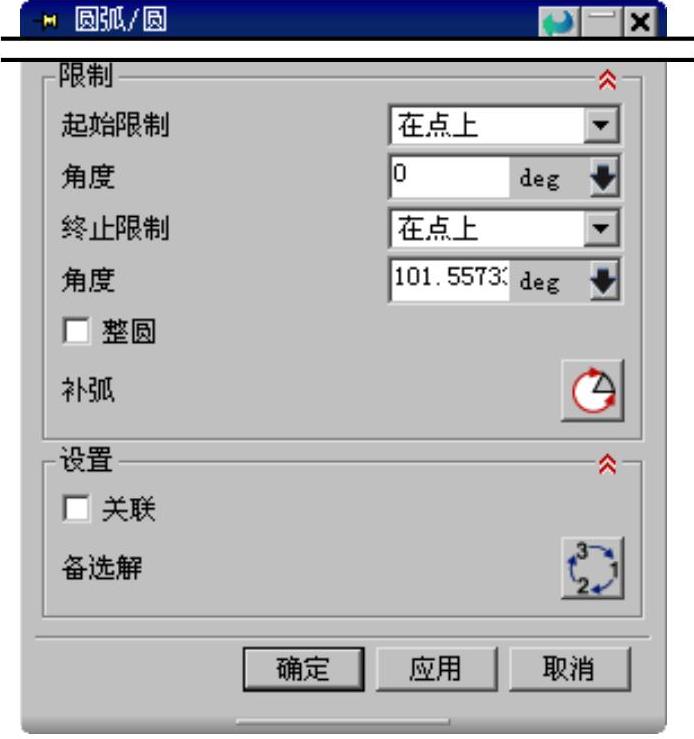

图5.2.15 “圆弧/圆”对话框（三）

● （补弧）：单击该按钮，图形区中的弧变为它的补弧，如图5.2.16b所示。

● （整圆）：该选项被选中时，生成的曲线为一个整圆，如图5.2.16c所示。

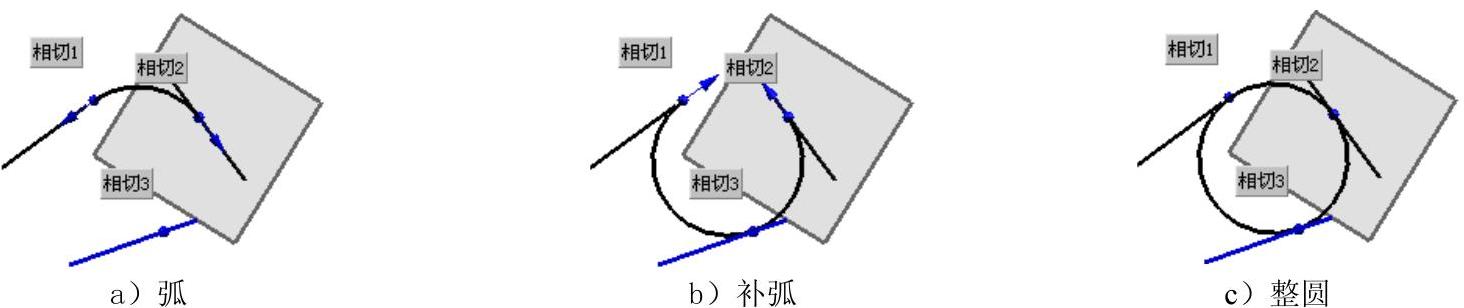

图5.2.16 几种圆弧/圆的比较
