6.10  多截面动态剖

6.10 多截面动态剖

UG NX 7.0增强了动态剖切功能，可以通过模型导航工具来定义和显示所控制的多个截面。此外，还能够弹出一个包括网格显示的独立二维窗口，从而可以在屏幕上清楚地看到评审的几何结构。下面以一个滑动轴承座模型为例，说明对该模型进行多截面动态剖的一般过程。

Step1.打开文件D：\ug7.1\work\ch06\ch06.10\assembly.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“查看截面”对话框，如图6.10.1所示。

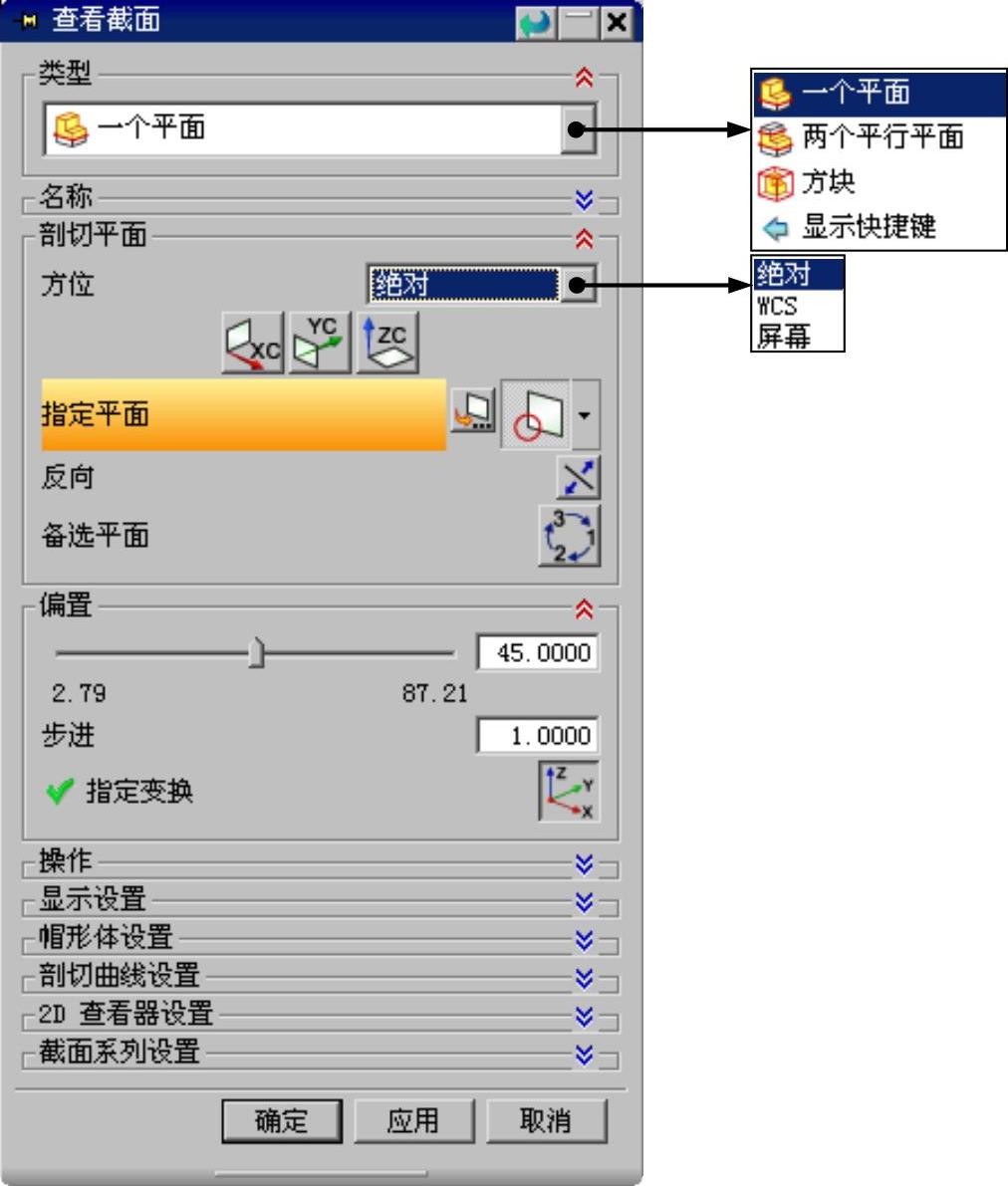

图6.10.1 “查看截面”对话框

Step3.创建第一个截面。在“查看截面”对话框中的区域单击按钮设置截面位置。然后激活区域，然后在该区域中选中复选项，显示截面几何结构，此时在绘图区弹出图6.10.2所示的“2D截面查看器”窗口。单击按钮完成第一个截面的创建。

Step4.创建第二个截面。在“查看截面”对话框中的区域单击按钮设置截面位置。在区域右上角的文本框中输入值25.0，此时在绘图区显示图6.10.3所示的“2D截面查看器”窗口。单击按钮完成第二个截面的创建。

Step5.单击按钮，关闭“查看截面”对话框。

Step6.定义工作截面。单击选项卡，打开“装配导航器”，勾选选项并单击该选项前的“+”，然后在选项上右击，系统弹出快捷菜单。在弹出的快捷菜单中选择命令，此时在绘图区显示两个2D截面结构，如图6.10.4所示。

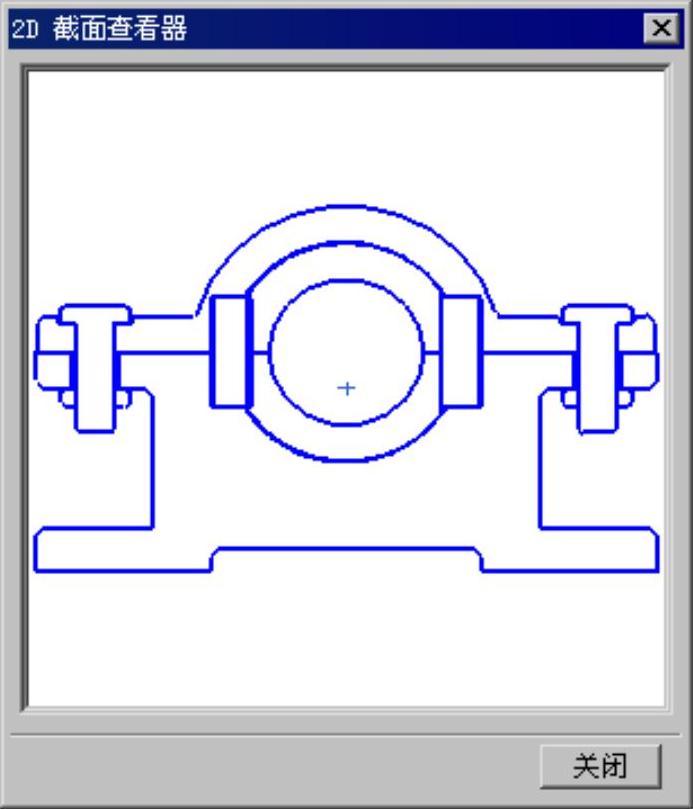

图6.10.2 “2D截面查看器”窗口

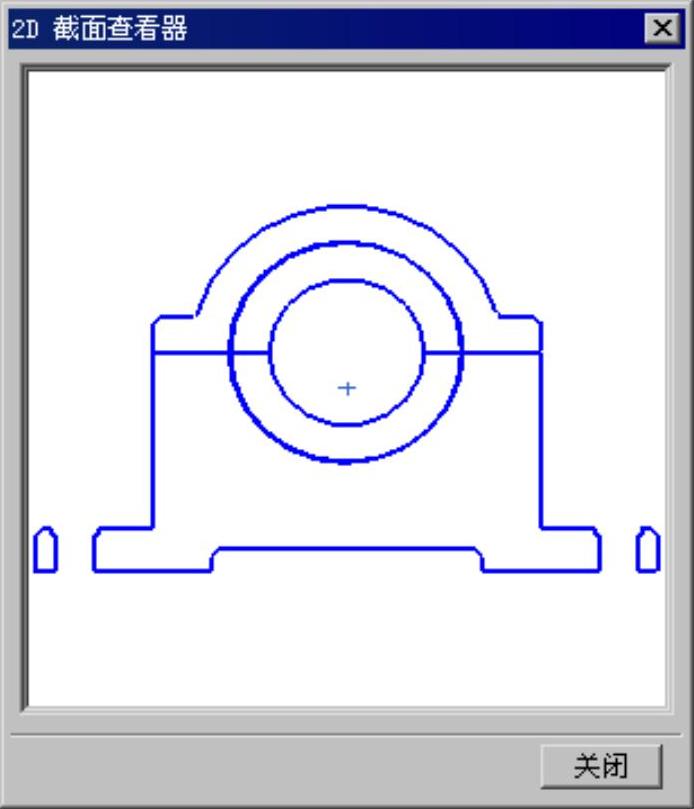

图6.10.3 “2D截面查看器”窗口

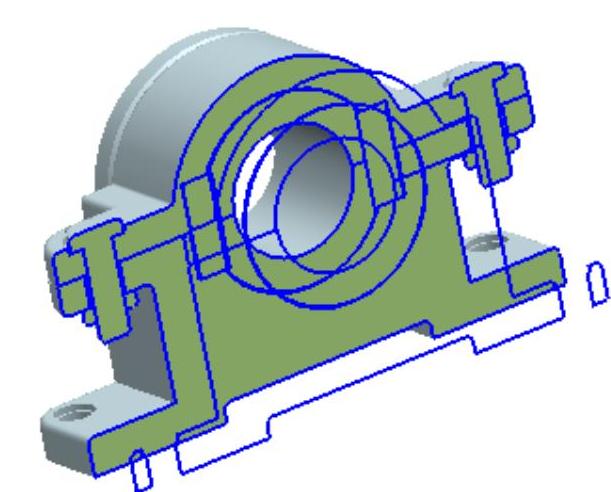

图6.10.4 2D截面结构
