Task3.标注尺寸
Step1.标注图8.6.15所示的竖直尺寸。
（1）选择命令。选择下拉菜单
命令（或单击“尺寸”工具条中的
按钮），系统弹出“竖直尺寸”工具条，单击“捕捉方式”工具条中的
按钮。
（2）依次选取图8.6.16所示的边线1和图8.6.17所示的边线2，单击图8.6.17所示的位置放置竖直尺寸。

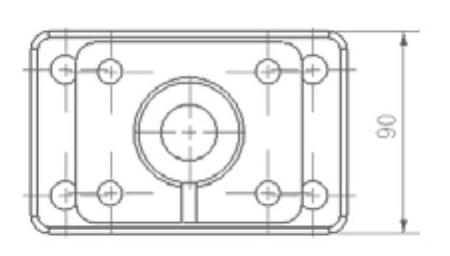

图8.6.15 标注竖直尺寸

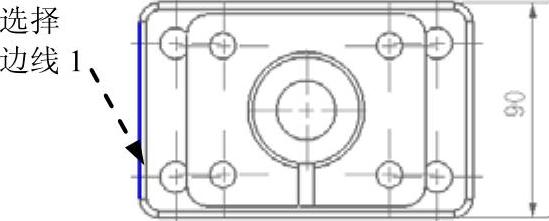

图8.6.16 选择边线1

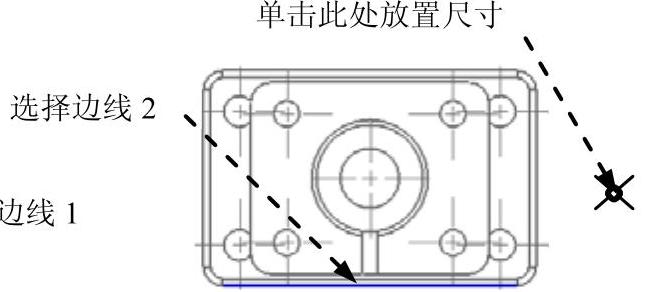

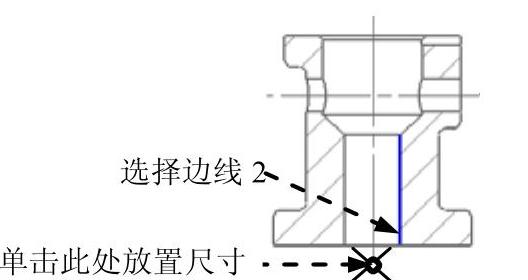

图8.6.17 选择边线2及放置尺寸
Step2.标注图8.6.18所示的水平尺寸。
（1）选择命令。选择下拉菜单
命令（或单击“尺寸”工具条中的
按钮），系统弹出“水平尺寸”工具条，单击取消选中“捕捉方式”工具条中的
按钮。
（2）选取图8.6.19所示的边线1，然后选取图8.6.20所示的边线2，单击图8.6.20所示的位置放置竖直尺寸。
图8.6.18 标注水平尺寸

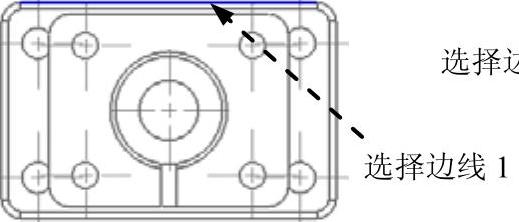

图8.6.19 水平尺寸标注

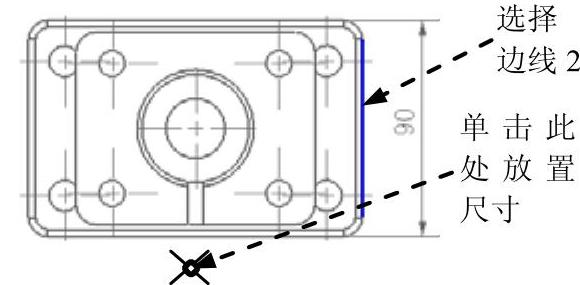

图8.6.20 水平尺寸标注

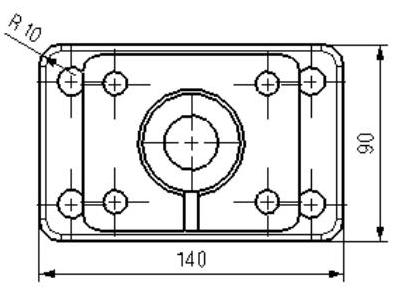

Step3.标注图8.6.21所示的半径尺寸。
（1）选择命令。选择下拉菜单
命令（或单击“尺寸”工具条中的
按钮），系统弹出“半径尺寸”工具条。
（2）选取图8.6.22所示的圆弧，单击图8.6.22所示的位置放置圆弧半径尺寸。
Step4.标注图8.6.23所示的孔径尺寸。
（1）选择命令。选择下拉菜单
命令（或单击“尺寸”工具条中的
按钮），系统弹出“圆柱尺寸”工具条。
（2）依次选取图8.6.24所示的边线1和图8.6.25所示的边线2，单击图8.6.25所示的位置放置孔径尺寸。
图8.6.21 半径尺寸标注

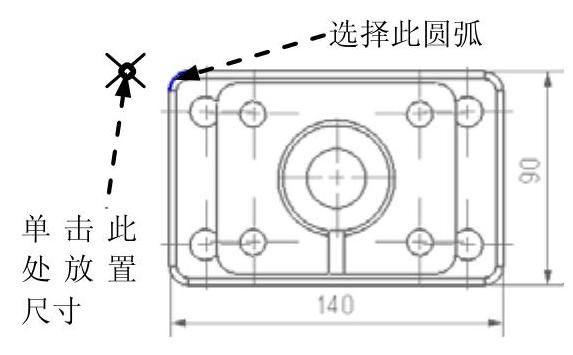

图8.6.22 半径尺寸标注

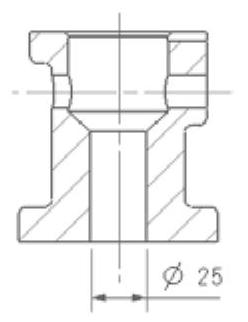

图8.6.23 标注孔径尺寸
Step5.参照Step1～Step4的方法标注其他尺寸，尺寸标注完成后效果如图8.6.26所示。

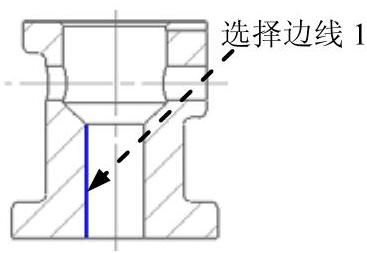

图8.6.24 选择边线1
图8.6.25 选择边线2及放置尺寸

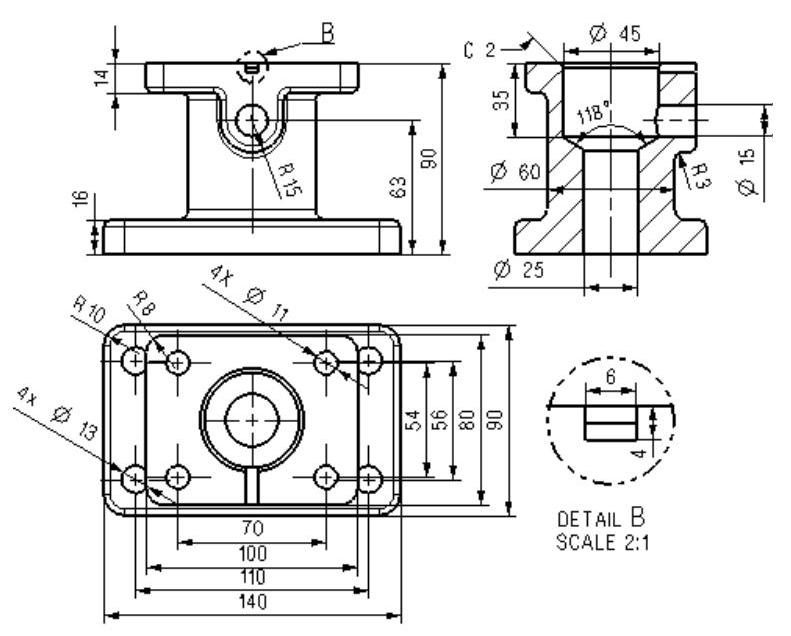

图8.6.26 视图尺寸标注
