3.6.2 “草图工具”工具条“绘制”部分简介
进入草图环境后，屏幕上会出现绘制草图时所需要的“草图工具”工具条，如图3.6.1所示。说明：“草图工具”工具条中的按钮根据其功能可分为三大部分：“绘制”部分、“约束”部分和“编辑”部分。本节将重点介绍“绘制”部分的按钮功能，其余部分功能在后面章节中会陆续介绍。
图3.6.1所示的“草图工具”工具条中“绘制”部分按钮的说明如下：

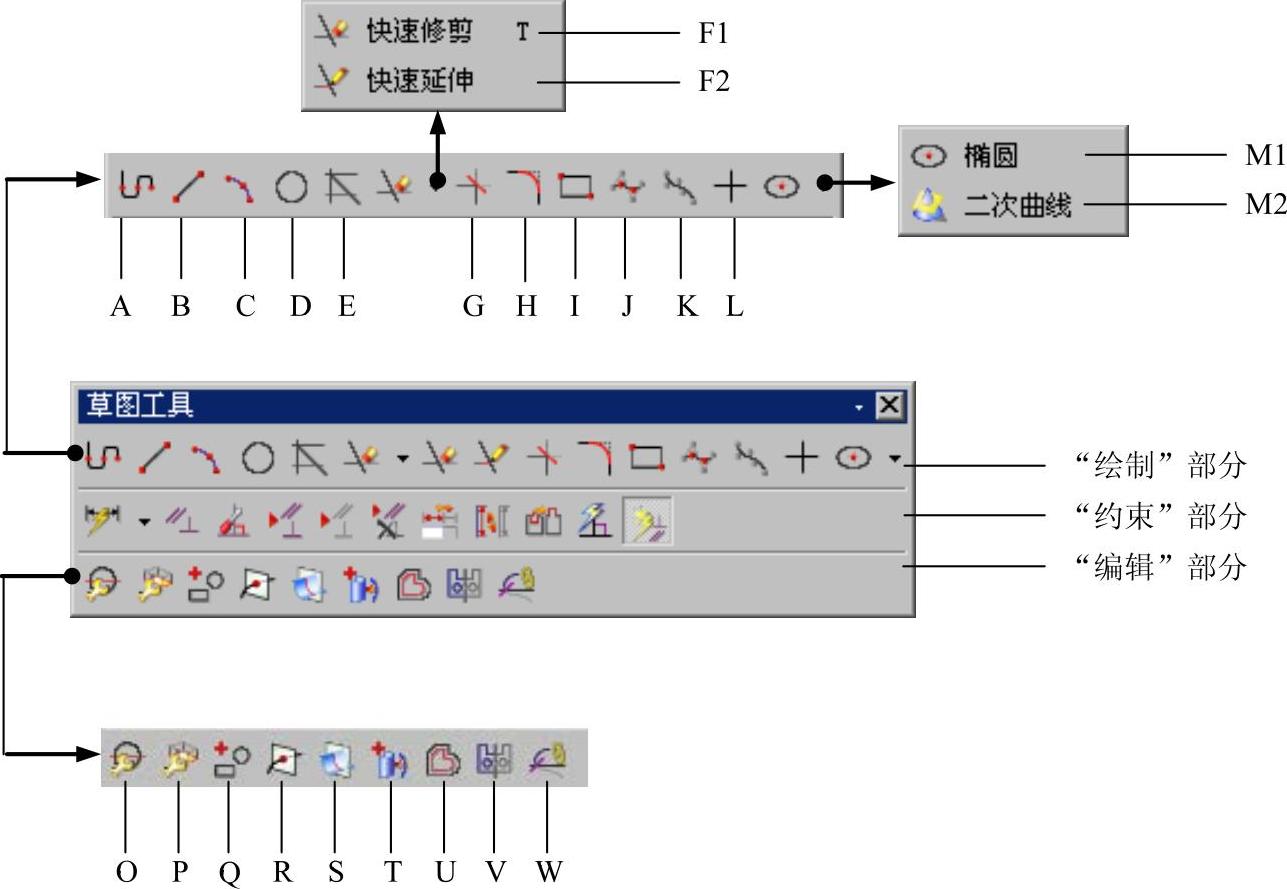

图3.6.1 “草图工具”工具条
A（轮廓线）：单击该按钮，可以创建一系列相连的直线或线串模式的圆弧，即上一条曲线的终点作为下一条曲线的起点。
B（直线）：绘制直线。
C（圆弧）：绘制圆弧。
D（圆）：绘制圆。
E（派生直线）：单击该按钮，则可以从已存在直线的复制得到新的直线。
F1（快速修剪）：单击该按钮，则可将一条曲线修剪至任一方向上最近的交点。如果曲线没有交点，可以将其删除。
F2（快速延伸）：快速延伸曲线到最近的边界。
G（制作拐角）：延伸或修剪两条曲线到一个交点处创建制作拐角。
H（圆角）：在两曲线间创建圆角，并修剪多余部分。
I（矩形）：绘制矩形。
J（艺术样条）：通过定义点或者极点来创建样条曲线。
K（拟合样条）：通过已经存在的点创建样条曲线。
L（点）：单击此按钮激活“点”对话框，创建点。
M1（椭圆）：根据中心点和尺寸创建椭圆。
M2（二次曲线）：创建二次曲线。
O（编辑曲线）：打开一个包含各种编辑曲线命令的对话框。
P（编辑定义线串）：添加或移除对象。
Q（添加现有曲线）：将现有的共面曲线和点添加到草图中。
R（交点）：在曲线和草图平面之间创建一个交点。
S（相交曲线）：在面和草图平面之间创建相交曲线。
T（投影曲线）：沿草图平面的法向将曲线、边或点（草图外部）投影到草图上。
U（偏置曲线）：偏置位于草图平面上的曲线链。
V（镜像曲线）：通过现有的草图，创建草图几何的副本。
W（修剪配方曲线）：修剪配方（投影、相交）曲线到选定的边界。
