6.4.1 “装配约束”对话框

在UG NX 7.0中，装配约束是通过“装配约束”对话框中的操作来实现的，下面对“装配约束”对话框进行介绍。

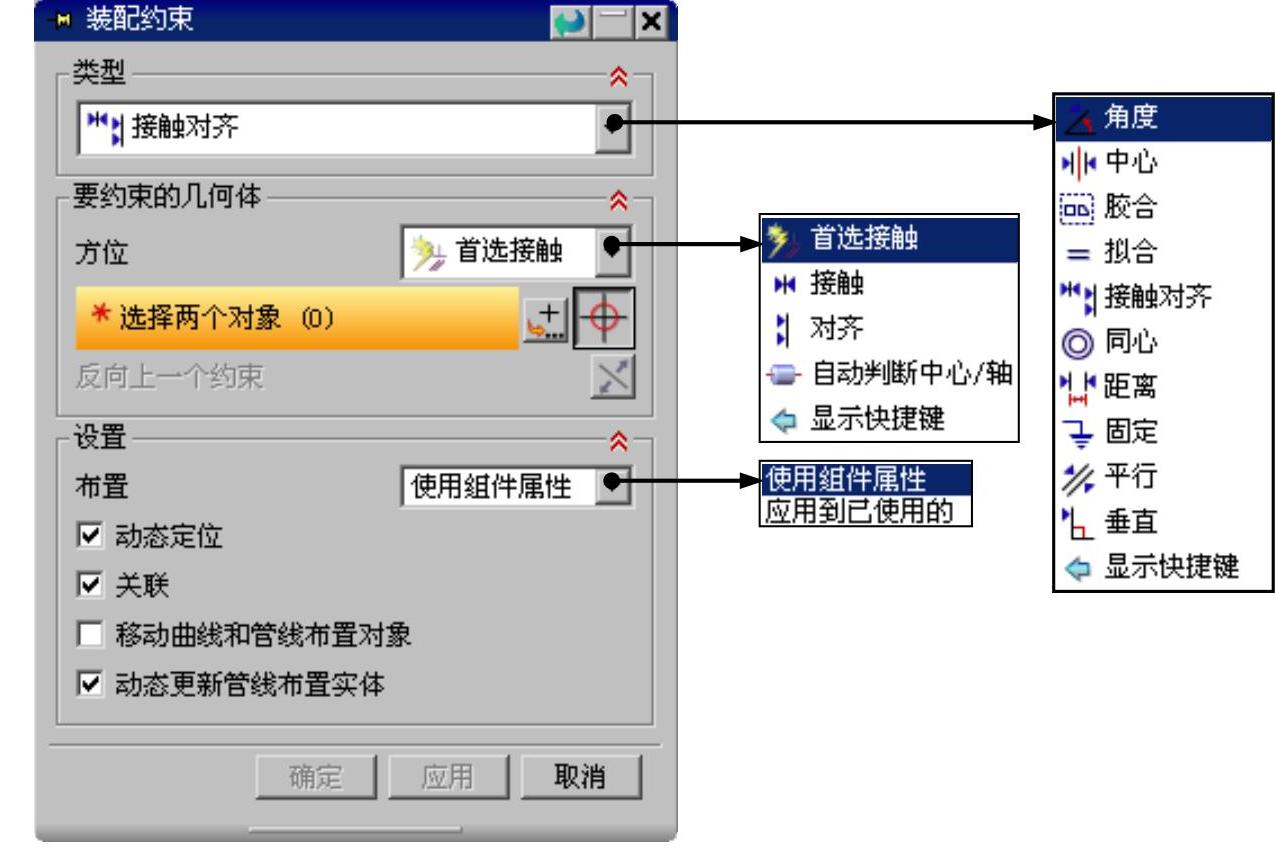

选择下拉菜单命令，系统弹出图6.4.1所示的“装配约束”对话框。

“装配约束”对话框中主要包括三个区域：“类型”区域、“要约束的几何体”区域和“设置”区域。

图6.4.1 “装配约束”对话框

图6.4.1所示的“装配约束”对话框的下拉列表中各选项的说明如下：

●：该约束用于约束两对象间的旋转角。选取角度约束后，区域的下拉列表中出现两个选项：

☑ ：该选项用于约束需要“源”几何体和“目标”几何体。不指定旋转轴；可以任意选择满足指定几何体之间角度的位置。

☑ ：该选项用于约束需要“源”几何体和“目标”几何体，还特别需要一个定义旋转轴的预先约束，否则创建定位角约束失败。为此，希望尽可能创建3D角度约束，而不创建方向角度约束。

● ：该约束用于使一对对象之间的一个或两个对象居中，或使一对对象沿另一个对象居中。当选取该选后时，区域的下拉列表中出现三个选项：

☑ ：该选项用于定义在后两个所选对象之间使第一个所选对象居中。

☑ ：该选项用于定义将两个所选对象沿第三个所选对象居中。

☑ ：该选项用于定义将两个所选对象在两个其他所选对象之间居中。

● ：该约束用于组件“焊接”在一起。

● ：该约束用于定义将半径相等的两个圆柱面拟合在一起。此约束对确定孔中销或螺栓的位置很有用。如果以后半径变为不等，则该约束无效。

● ：该约束用于两个组件，使其彼此接触或对齐。当选取该选后时，区域的下拉列表中出现四个选项：

☑ ：若选择该选项，则当接触和对齐解都可能时显示接触约束（在大多数模型中，接触约束比对齐约束更常用）；当接触约束过度约束装配时，将显示对齐约束。

☑ ：若选择该选项，则约束对象的曲面法向在相反方向上。

☑ ：若选择该选项，则约束对象的曲面法向在相同方向上。

☑ ：该选项主要用于定义两圆柱面、两圆锥面或圆柱面与圆锥面同轴约束。

● ：该约束用于定义两个组件的圆形边界或椭圆边界的中心重合，并使边界的面共面。

● ：该约束用于设定两个接触对象间的最小3D距离。单击该按钮，并选定接触对象后，区域的文本框被激活，可以直接输入数值。

● ：该约束用于将组件固定在其当前位置，一般用在第一个装配元件上。

● ：该约束用于使两个目标对象的矢量方向平行。

● ：该约束用于使两个目标对象的矢量方向垂直。
