在长方体上执行体抽壳操作

2.在长方体上执行体抽壳操作

下面以图4.16.6所示的模型为例，说明体抽壳的一般操作过程。

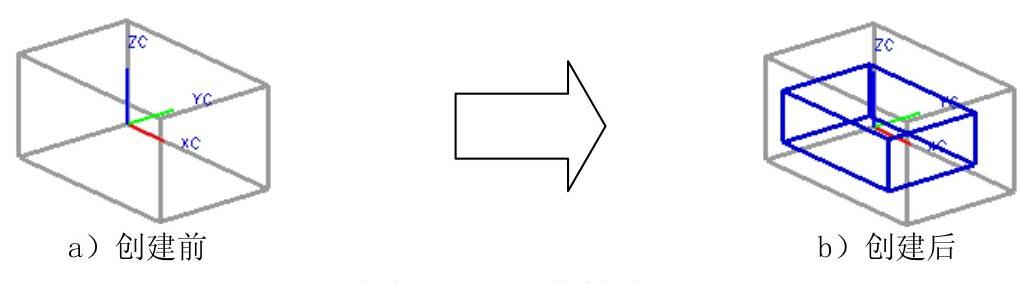

图4.16.6 体抽壳

Step1.打开文件D：\ug7.1\work\ch04\ch04.16\shell_02.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“壳”对话框。

Step3.在对话框的下拉列表中选取选项。

Step4.定义抽壳对象。选择长方体为要抽壳的体。

Step5.输入参数。在文本框中输入厚度值6.0（或者可以拖动抽壳手柄至需要的数值），如图4.16.7所示。

Step6.创建变厚度抽壳。在“壳单元”对话框中的区域单击按钮，选取图4.16.8所示的抽壳备选厚度面，在文本框中输入厚度值45.0，或者拖动抽壳手柄至需要的数值，如图4.16.8所示。

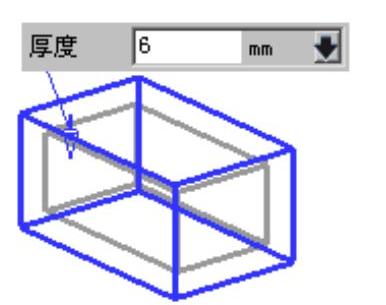

图4.16.7 体抽壳

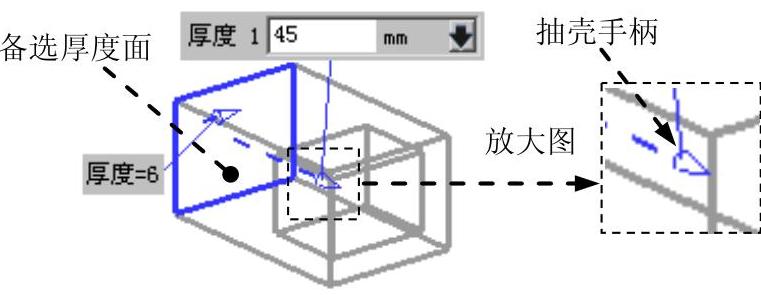

图4.16.8 创建变厚度抽壳

说明：用户还可以更换其他面的厚度值，单击按钮，操作同Step6，更换后的结果如图4.16.7所示。

Step7.单击按钮，完成抽壳操作。
