1.圆柱形腔体

1.圆柱形腔体

下面以图4.20.2所示模型为例,说明创建圆柱形腔体的一般操作过程。

Step1.打开文件D:\ug7.1\work\ch04\ch04.20\cylintricalpocket.prt。

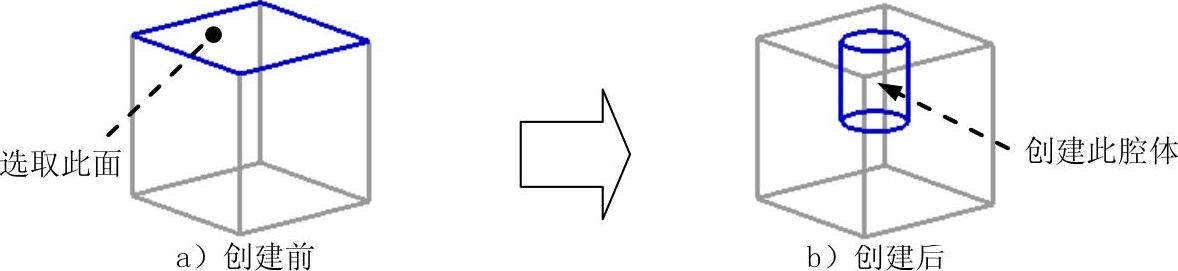

图4.20.2 创建腔体

Step2.选择命令。选择下拉菜单978-7-111-31626-8-Chapter04-1052.jpg978-7-111-31626-8-Chapter04-1053.jpg978-7-111-31626-8-Chapter04-1054.jpg978-7-111-31626-8-Chapter04-1055.jpg978-7-111-31626-8-Chapter04-1056.jpg命令,弹出图4.20.3所示的“腔体”对话框。

Step3.选择腔体类型。单击978-7-111-31626-8-Chapter04-1057.jpg按钮,系统弹出图4.20.4所示的“圆柱形腔体”对话框(一)。

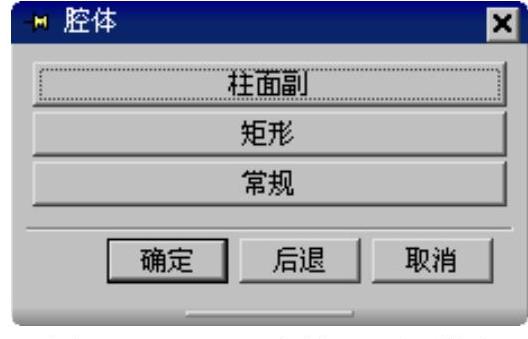

图4.20.3 “腔体”对话框


图4.20.4 “圆柱形腔体”对话框(一)

Step4.定义放置面。选取图4.20.2a所示立方体上表面,系统弹出“圆柱形腔体”对话框(二),如图4.20.5所示。

Step5.输入腔体参数,如图4.20.5所示。单击978-7-111-31626-8-Chapter04-1060.jpg按钮,系统弹出“定位”对话框。

Step6.确定放置位置,单击978-7-111-31626-8-Chapter04-1061.jpg按钮。完成腔体的创建(具体操作读者可参见“4.19凸台”中的相应内容,读者可定义圆弧中心与边线的距离,可参见录像)。

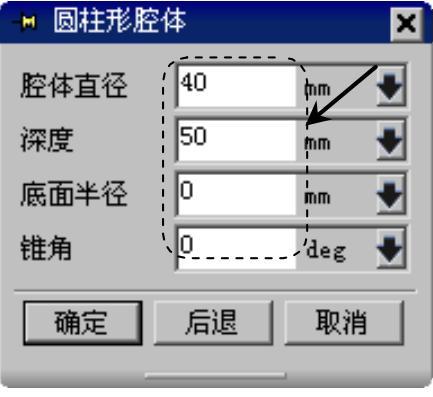

图4.20.5 “圆柱形腔体”对话框(二)

图4.20.5所示的“圆柱形腔体”对话框(二)中各选项的说明如下:

978-7-111-31626-8-Chapter04-1063.jpg文本框:用于设置圆柱形腔体的直径。

978-7-111-31626-8-Chapter04-1064.jpg文本框:用于设置圆柱形腔体的深度。

978-7-111-31626-8-Chapter04-1065.jpg文本框:用于设置圆柱形腔体底面的圆弧半径。它的值必须在0和深度之间。

978-7-111-31626-8-Chapter04-1066.jpg文本框:用于设置圆柱形腔体的拔模角度。拔模角度值不能为负值。
