2.3.2 创建用户自定义特征
这里将把图2.3.1所示的部分定义为用户自定义特征。
1.创建原始模型
首先创建一个图2.3.1所示的零件模型，创建过程如下。
Step1.先将工作目录设置至D：\creo2.2\work\ch02\ch02.03，然后新建一个零件模型（udf_create.prt）。
Step2.创建图2.3.2所示的拉伸特征。单击
功能选项卡
区域中的“拉伸”按钮
；选取FRONT基准平面为草绘平面，选取TOP基准平面为参考平面，方向为
；绘制图2.3.3所示的截面草图；拉伸深度选项为
，深度值为50.0。

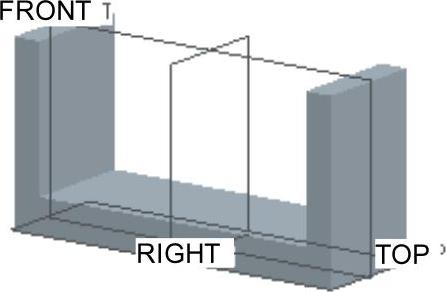

图2.3.2 创建实体拉伸特征

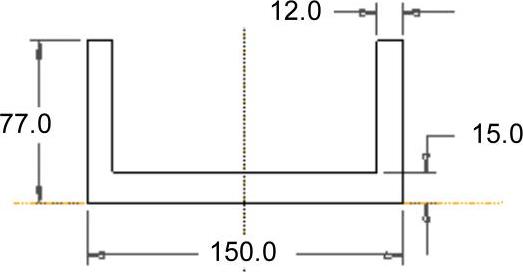

图2.3.3 截面草图
Step3.创建图2.3.4所示的拉伸特征，产生加强筋（肋）。单击
功能选项卡
区域中的“拉伸”按钮
；选取FRONT基准平面为草绘平面，选取TOP基准平面为参考平面，方向为
；绘制图2.3.5所示的截面草图；拉伸深度选项为
，深度值为8.0。
Step4.创建图2.3.6所示的左侧孔特征。单击
功能选项卡
区域中的
按钮，孔放置的主参考面和次参考面如图2.3.6所示，其偏移的距离值均为12.0（参见放大图）；孔的类型为直孔；孔直径值为10.0；孔深选项为
，选取主参考面后面的平面为孔终止面。

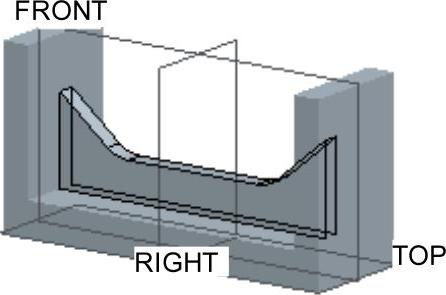

图2.3.4 创建加强筋（肋）

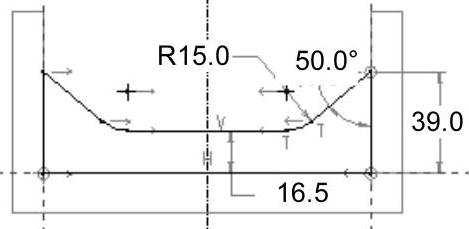

图2.3.5 截面草图

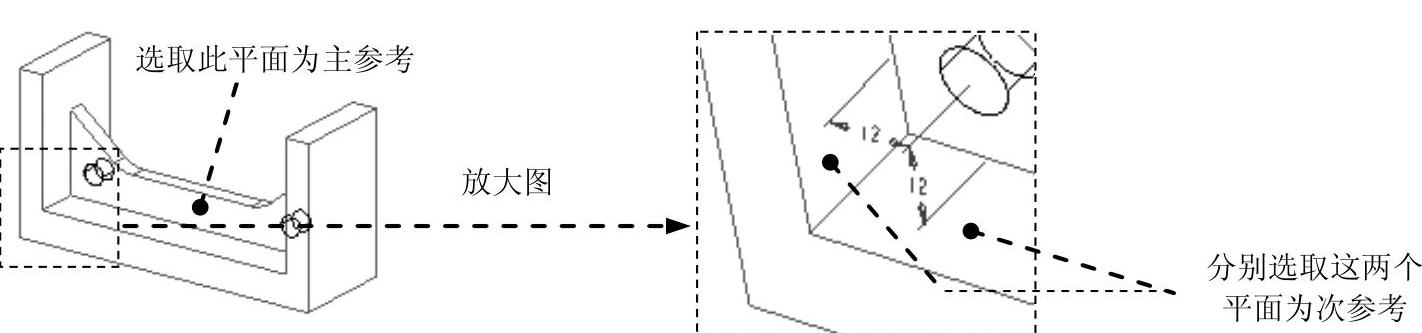

图2.3.6 创建左侧孔特征
Step5.以同样的方法创建右侧孔特征。
2.创建用户自定义特征
创建了上面的零件模型后，就可以创建用户自定义特征。
Step1.在功能选项卡区域的
选项卡中单击
按钮。
Step2.在系统弹出的图2.3.7所示的
菜单中，选择
命令。
Step3.在系统
的提示下，输入UDF的名称udf_rib，并按回车键。
Step4.在图2.3.8所示的“UDF选项”菜单中选择
命令，然后选择
命令。

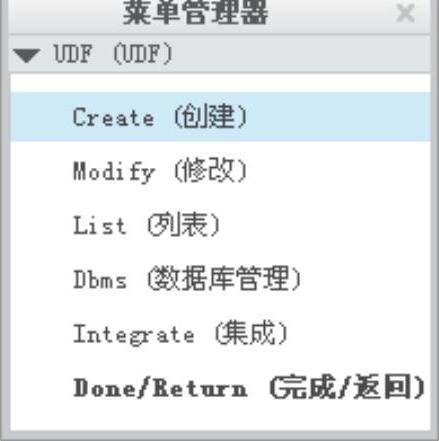

图2.3.7 “UDF”菜单

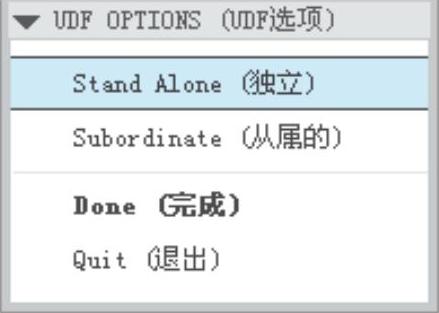

图2.3.8 “UDF选项”菜单
图2.3.8所示的“UDF选项”菜单的说明如下：
●
表明所创建的用户自定义特征（UDF）是“独立的”，即相对于原始模型是独立的。如果改变原始模型，其变化不会反映到UDF中。创建独立的UDF时，通过对从中生成该UDF的原始零件进行复制，可创建参考零件。参考零件与UDF名称相同，只是多了一个扩展名_gp。例如，本例中将UDF命名为udf_rib，则参考零件命名为udf_rib_gp.prt。参考零件通过原始参考显示UDF参考和元素。注意：在钣金模块中，冲孔和切口UDF应该是“独立”的。
●
从属的UDF直接从原始模型获得其值。如果在原始模型中改变尺寸值，它们会自动反映到UDF中。
Step5.系统弹出图2.3.9所示的“确认”对话框，单击该对话框中的
按钮。
注意：这里回答“是”，则在以后放置该UDF特征时，系统会显示一个包含原始模型的窗口，这样便于用户放置UDF特征，所以建议用户在这里都回答“是”。

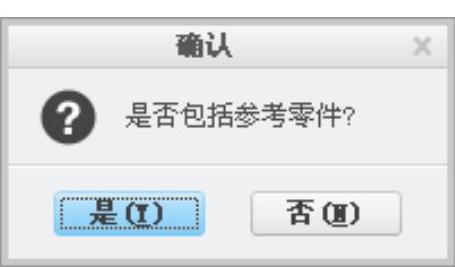

图2.3.9 “确认”对话框
Step6.完成上步操作后，系统弹出图2.3.10所示的“UDF：udf_rib，独立”对话框和图2.3.11所示的“UDF特征”菜单，选择
命令，然后按住Ctrl键，选取拉伸的加强筋（肋）特征及其上面的两个孔特征（建议从模型树上选取这些特征）；在“选择”对话框中单击
按钮；选择
命令。
图2.3.10所示的“UDF：udf_rib，独立”对话框中各元素的含义说明如下：
●
（特征）：选取要包括在UDF中的特征。
●
（参考提示）：（必需）为指定放置参考，输入提示。放置UDF时，系统将显示这些提示作为指导。
●
（不同元 素）：（可选）在零件中放置UDF时，指定要重定义的特征元素。
●
（可变尺寸）：（可选）在零件中放置UDF时，选取要修改的尺寸，并为它们输入提示。
●
（尺寸值）：（可选）选取属于UDF的尺寸，并输入其新值。
●
（可变参数）：（可选）添加/移除可变参数。
●
（族表）：（可选）创建UDF的族表。
●
（单位）：（已定义）改变当前单位。
●
（外部符号）：（可选）在UDF中包括外部尺寸和参数。

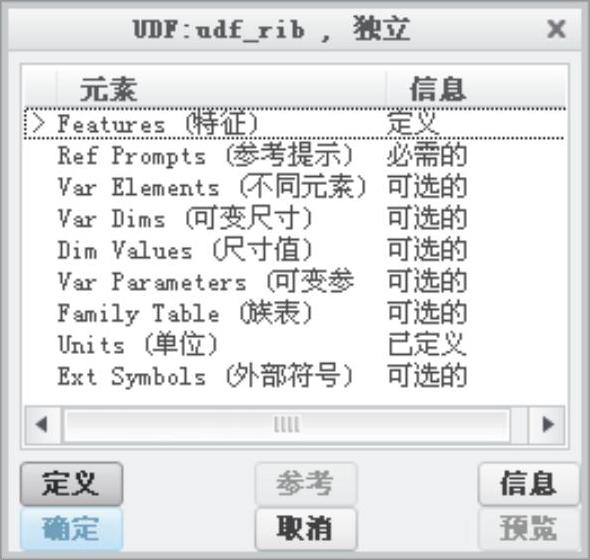

图2.3.10 “UDF：udf_rib，独立”对话框

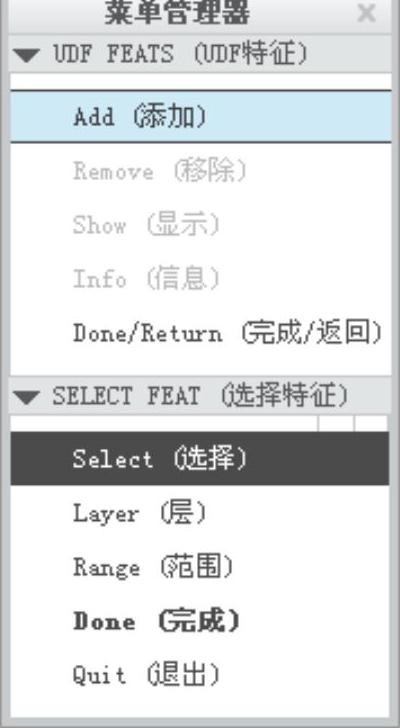

图2.3.11 “UDF特征”菜单
Step7.为参考输入提示。
（1）模型中图2.3.12所示的参考平面变亮，在系统
的提示下，输入提示信息middle_plane，按回车键。

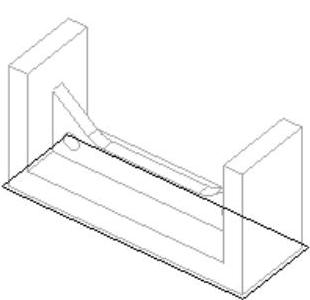

（2）模型中图2.3.13所示的参照平面变亮，输入提示信息top_plane，按回车键。
（3）模型中图2.3.14所示的参考平面变亮，输入提示信息center_plane，按回车键。
注意：由于模型中各特征创建的顺序、方法、选取的草绘平面和草绘参考等不一样，加亮的参考（包括参考的个数）及其顺序也会不一样。
说明：系统加亮每个参考，并要求输入提示。例如，为加亮曲面输入[选择底面]，那么在放置UDF时，系统将提示“选择底面”。为UDF中多个特征共同的放置参考指定提示时，可选择为这个参考指定“单一”或“多个”提示，可从图2.3.15所示的“提示”菜单中选择需要的选项，然后选择
命令。

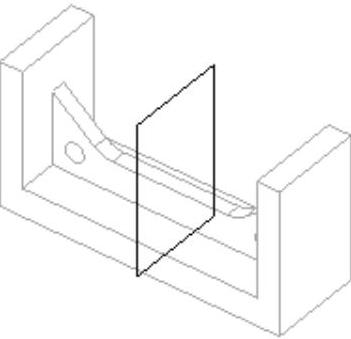

图2.3.12 操作过程（一）
图2.3.13 操作过程（二）
图2.3.14 操作过程（三）

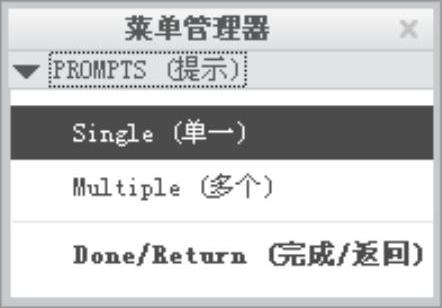

图2.3.15 “提示”菜单
图2.3.15所示的“提示”菜单中各选项的说明如下：
●
：为使用这个参考的所有特征指定单一提示。
●
：为使用这个参考的每个特征指定各自的提示。系统将加亮使用该参考的每个特征，这样就可为每个特征输入不同的提示。
（4）此时模型中图2.3.16所示的参考平面变亮，在图2.3.15所示的
菜单中，选择
命令，然后输入提示信息left_plane，按回车键。

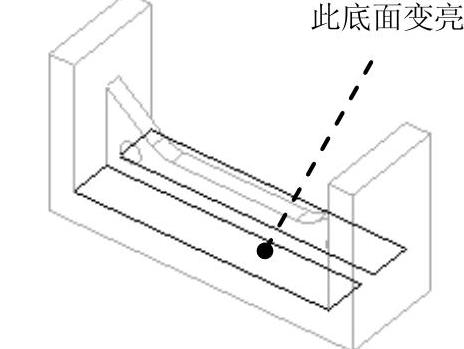

（5）此时模型中图2.3.17所示的参考平面变亮，在系统弹出的
菜单中，选择
命令，然后输入提示信息bottom_plane，按回车键。
图2.3.16 操作过程（三）
图2.3.17 操作过程（四）

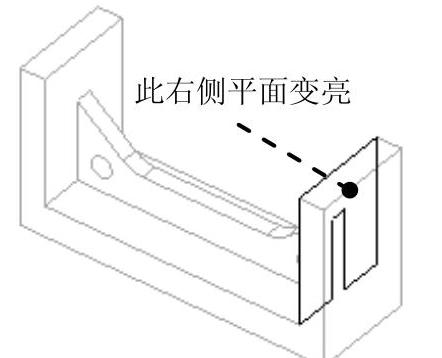

（6）此时模型中图2.3.18所示的参考平面变亮，在系统弹出的
菜单中选择
命令，然后输入提示信息right_plane，按回车键。
注意：因为这个侧面既是拉伸加强筋（肋）的参考平面，又是孔特征的线性定位平面，所以系统在这里提示该平面是多个特征的参考。
（7）所有的参考提示完以后，系统弹出图2.3.19所示的
菜单，该菜单给用户再次修改参考提示的机会，通过单击
和
可以找到某个参考，通过选择
命令可以对该参考重新输入提示，通过选择
命令可退出该菜单。
Step8.单击UDF对话框中的
按钮；系统返回至图2.3.7所示的“UDF”菜单，单击
命令，完成UDF特征的创建，然后保存零件模型。
图2.3.18 操作过程（五）

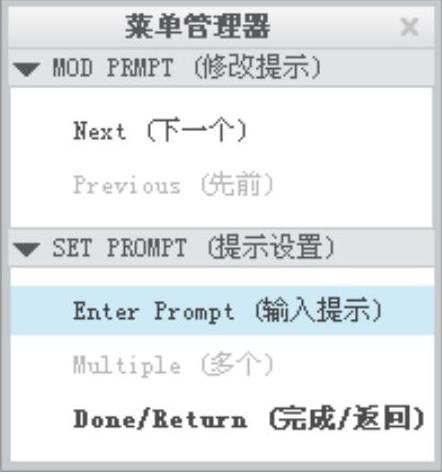

图2.3.19 “修改提示”菜单
