7.6.4 在模型上贴图(贴花)及渲染

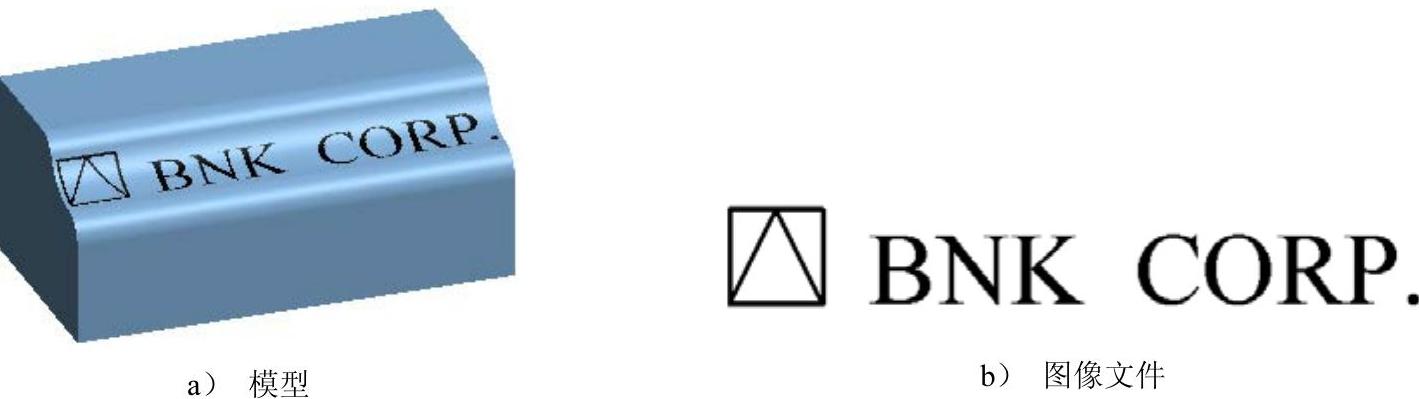

本小节先介绍如何在图7.6.18所示模型的表面上贴图,然后介绍其渲染操作过程。

1.准备贴花图像文件

在模型上贴图,首先要准备一个图像文件,编者在这里已经准备了一个含有文字的图像文件decal.tga,如图7.6.18b所示。下面主要介绍如何将图像文件decal.tga处理成适合于Creo贴花用的图片。

图示

图7.6.18 在模型上贴图

Step1.设置工作目录和打开文件。将工作目录设置至D:\creo2.2\work\ch07\ch07.06\ex2,然后打开文件block.prt。

Step2.单击图示功能选项卡图示区域中的“图像编辑器”按钮图示,系统弹出“图像编辑器”对话框。

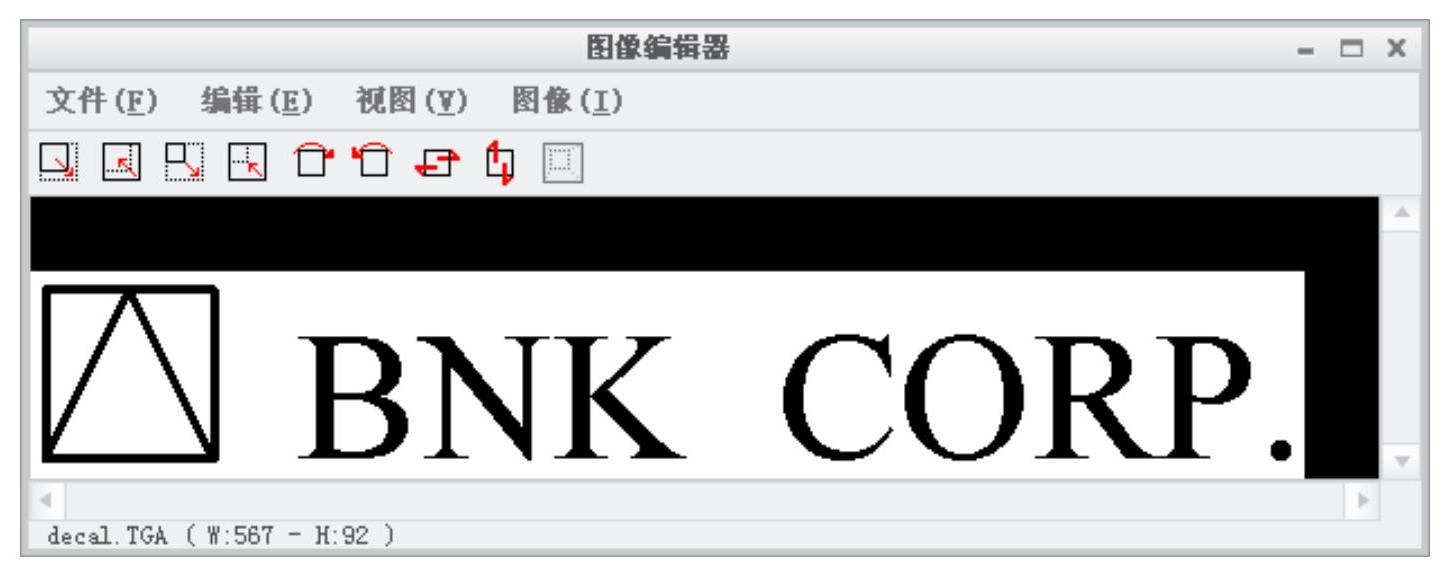

Step3.打开图片文件。在“图像编辑器”对话框中,选择下拉菜单图示图示命令,打开文件D:\creo2.2\work\ch07\ch07.06\ex2\decal.tga。结果如图7.6.19所示。

图示

图7.6.19 “图像编辑器”对话框

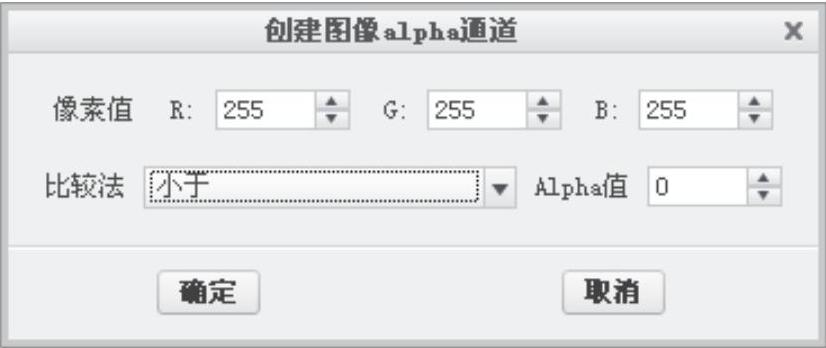

Step4.设置图片的Alpha通道。在“图像编辑器”对话框中,选择下拉菜单图示图示命令,在图7.6.20所示的“创建图像alpha通道”对话框的图示下拉列表框中选择图示,然后单击图示按钮。

说明:通过这一步的操作,可以将文件decal.tga中的白色图像部分设置为透明。选择下拉菜单图示命令,可以查看该图像中的Alpha通道。

图示

图7.6.20 “创建图像alpha通道”对话框

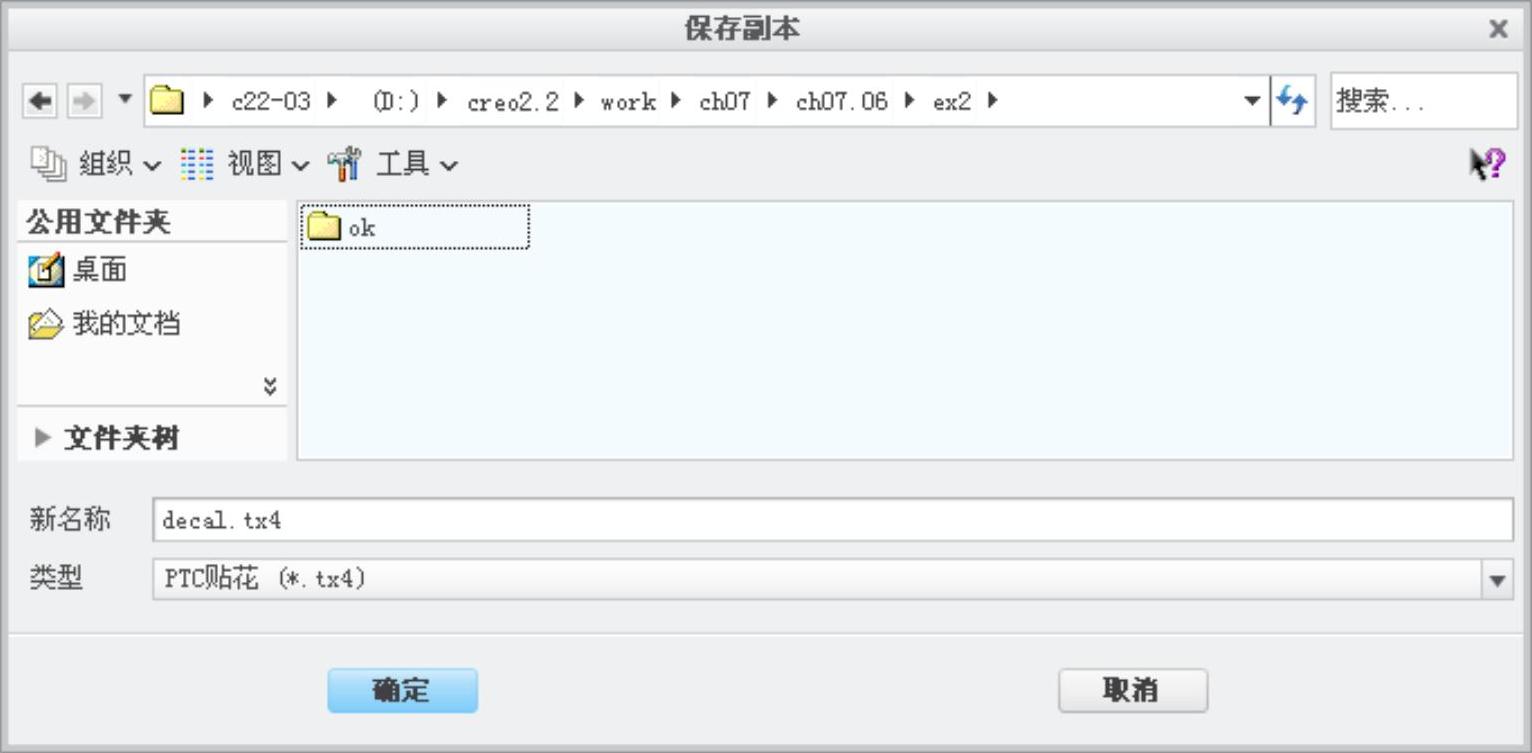

Step5.将图片保存为“PTC贴花(*.tx4)”格式的文件。在“图像编辑器”对话框中,选择下拉菜单图示命令,在图7.6.21所示的“保存副本”对话框的图示下拉列表框中选择图示,在图示文本框中输入名称decal,然后单击图示按钮。单击图示按钮,关闭“图像编辑器”对话框。

2.设置模型基本外观

Step1.单击图示功能选项卡图示区域中的“外观库”按钮图示,在弹出的“外观库”界面中单击图示按钮,系统弹出“外观管理器”对话框。

Step2.在“我的外观”调色板中删除所有的外观。先在“外观管理器”对话框的“我的外观”调色板中选择最后一个外观,然后连续单击图示按钮,直至删除所有的外观。

说明:此时还剩下最后一个系统默认外观,在这里是删除不掉的。

图示

图7.6.21 “保存副本”对话框

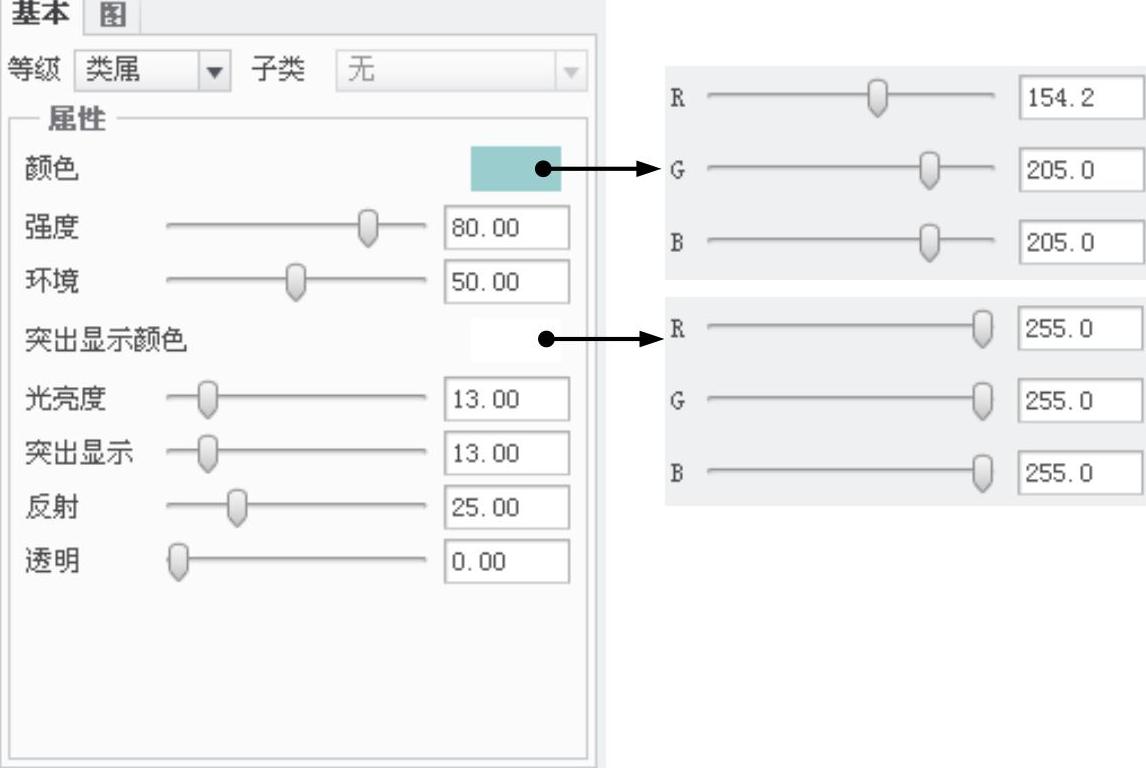

Step3.创建新外观。在“外观管理器”对话框中单击图示按钮,将新创建的外观命名为app_block;参考图7.6.22所示,设置新外观的图示图示的各项参数。

图示

图7.6.22 设置新外观的各项参数

Step4.应用新外观。关闭“外观管理器”对话框,单击图示功能选项卡图示区域中的“外观库”按钮图示,此时光标在图形区显示“毛笔”状态,在“智能选取栏”中选择图示,然后选择模型,单击“选择”对话框中的图示按钮。

3.在模型的表面上设置贴花外观

Step1.创建贴花外观。

(1)单击图示功能选项卡图示区域中的“外观库”按钮图示,在弹出的“外观库”界面中单击图示按钮,系统弹出“外观管理器”对话框。在“外观管理器”对话框的“我的外观”调色板中,选择前面创建的外观app_block。

(2)复制前面创建的外观。单击图示按钮,复制前面创建的外观app_block。

(3)将新外观命名为app_decal。

Step2.在外观app_decal上设置贴花。

(1)选择外观app_decal,单击图示选项卡,在图示区域的下拉列表中选择图示,再单击图示按钮。

(2)在弹出的“打开”对话框中,选择前面保存的decal.tx4文件,然后单击图示按钮。

(3)单击“外观管理器”对话框的图示按钮。单击图示功能选项卡图示区域中的“外观库”按钮图示,在智能选取栏的下拉列表框中选择图示,选取图7.6.23所示的模型表面,然后在“选择”对话框中单击图示按钮。

图示

图7.6.23 选取模型表面

(4)修改贴花外观的放置参数。(https://www.daowen.com)

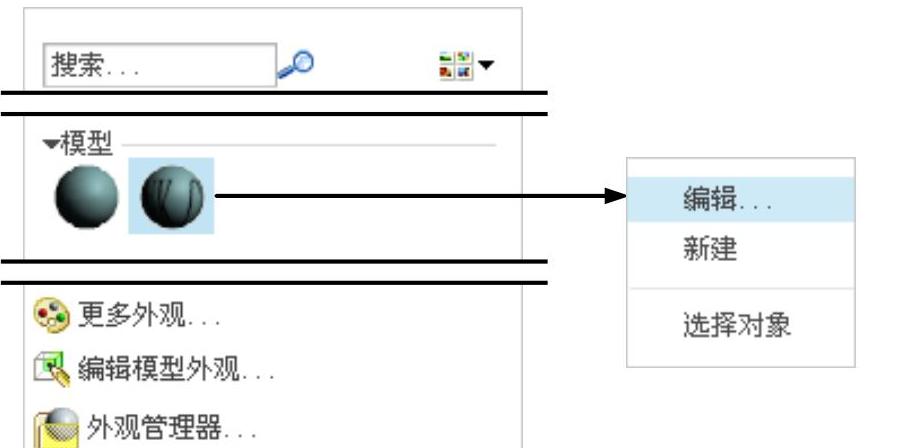

①单击图示功能选项卡图示区域中的“外观库”按钮图示,在弹出的“外观库”界面中的“模型”调色板中选择app_decal外观,右击,在弹出的快捷菜单中选择图示命令(图7.6.24),系统弹出图7.6.25所示的“模型外观编辑器”对话框。单击图示按钮,选取前面加载贴花的模型表面,此时图示选项卡贴花区域中的“编辑贴花放置”按钮图示会高亮显示。然后单击图示按钮,系统弹出图7.6.26所示的“贴花放置”对话框,在图示区域中选择图示单选项,在图示区域的图示文本框中输入旋转角度值90.0(可以在图示图示区域中调整图示图示的值,以调整文字的位置)。

②在图示区域中单击图示图示按钮,以调整贴花外观的方向,单击图示按钮。

③单击图7.6.25所示“模型外观编辑器”对话框的图示按钮,完成修改。

图示

图7.6.24 “模型”调色板

图示

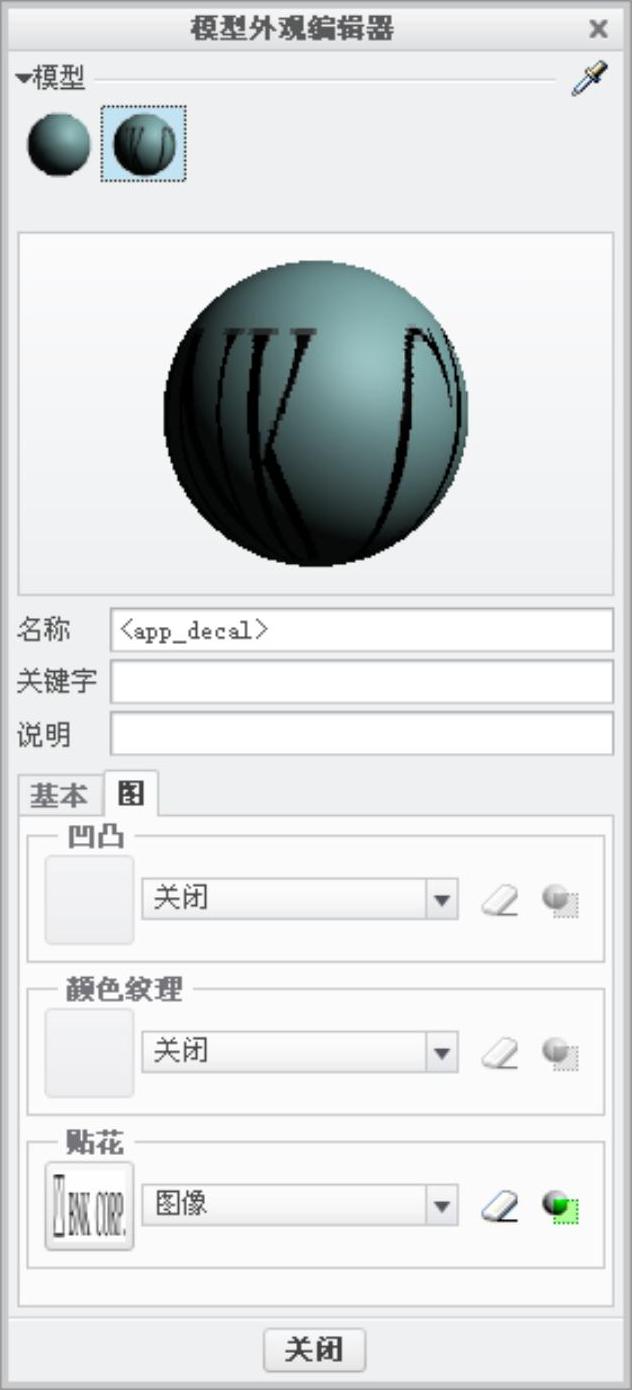

图7.6.25 “模型外观编辑器”对话框

图示

图7.6.26 “贴花放置”对话框

4.设置房间

Step1.将模型视图设置到V2状态,单击图示功能选项卡图示区域中的“场景”按钮图示,系统弹出“场景”对话框,在“场景”对话框中单击图示选项卡,选中图示复选框;在图示区域中单击图示按钮,在图示区域中拖动图示后面的滚轮,使地板与模型下表面平齐。

Step2.调整地板的纹理。地板的纹理为随书光盘文件D:\creo2.2\work\ch07\ch07.06\ex2\cloth01.tx3。

说明:可参见上节的操作。

Step3.调整模型在地板上的位置。

①调整位置。在图示区域中,分别拖动图示图示图示图示后面的滚轮,直至将模型调整到位于地板的中心。

②如有必要,可缩放房间(不缩放地板)。

5.设置光源

Step1.在“场景”对话框中单击图示选项卡。

Step2.创建一个点光源lightbulb1,该光源用于照亮房间。在图示选项卡中,单击“添加新的灯泡”按钮图示,光源锁定方式为图示,光的强度设为0.6。

Step3.创建一个聚光灯spot1,该光源用于照亮模型的某个局部。在图示选项卡中,单击“添加新聚光灯”按钮图示。光源锁定方式为图示,光的强度设为0.6。

Step4.采用默认的平行光default distant。

6.用Photolux渲染器对模型进行渲染

Step1.移去四周墙壁和天花板(操作方法是在图示选项卡的图示区域中取消选中图示图示图示图示图示复选框)。

Step2.进行渲染。

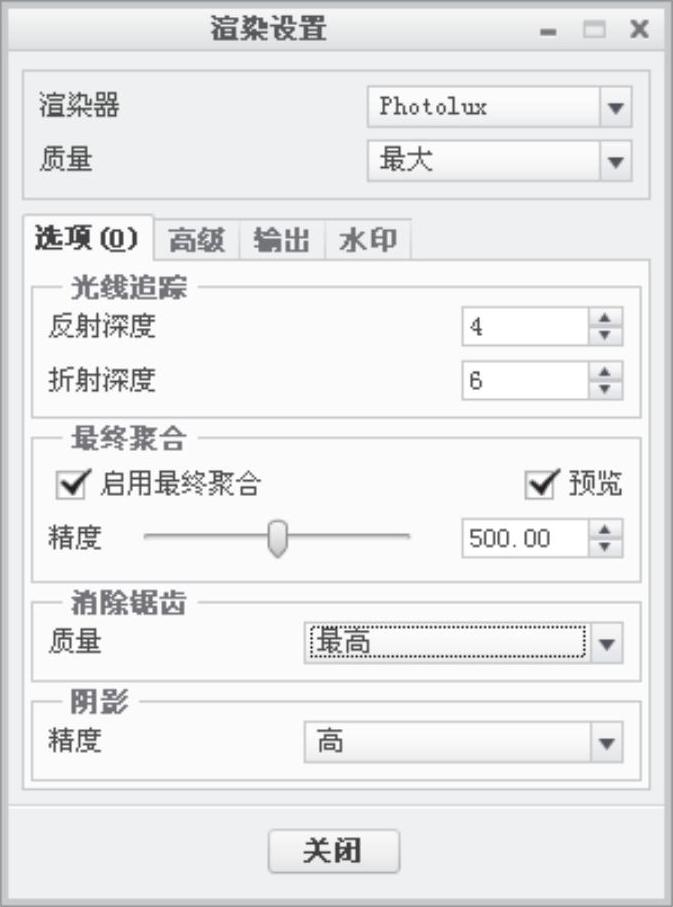

(1)单击图示功能选项卡图示区域中的“渲染设置”按钮图示。在“渲染设置”对话框的图示下拉列表框中选择图示渲染器,在图示下拉列表框中选择图示,在图示区域的图示下拉列表框中选择图示,其他各项参数设置值参考图7.6.27。

(2)单击图示功能选项卡图示区域中的“渲染窗口”按钮图示,渲染后的效果参见随书光盘文件D:\creo2.2\work\ch07\ch07.06\ex2\ok\ph1.doc。

图示

图7.6.27 Photolux渲染设置

图示

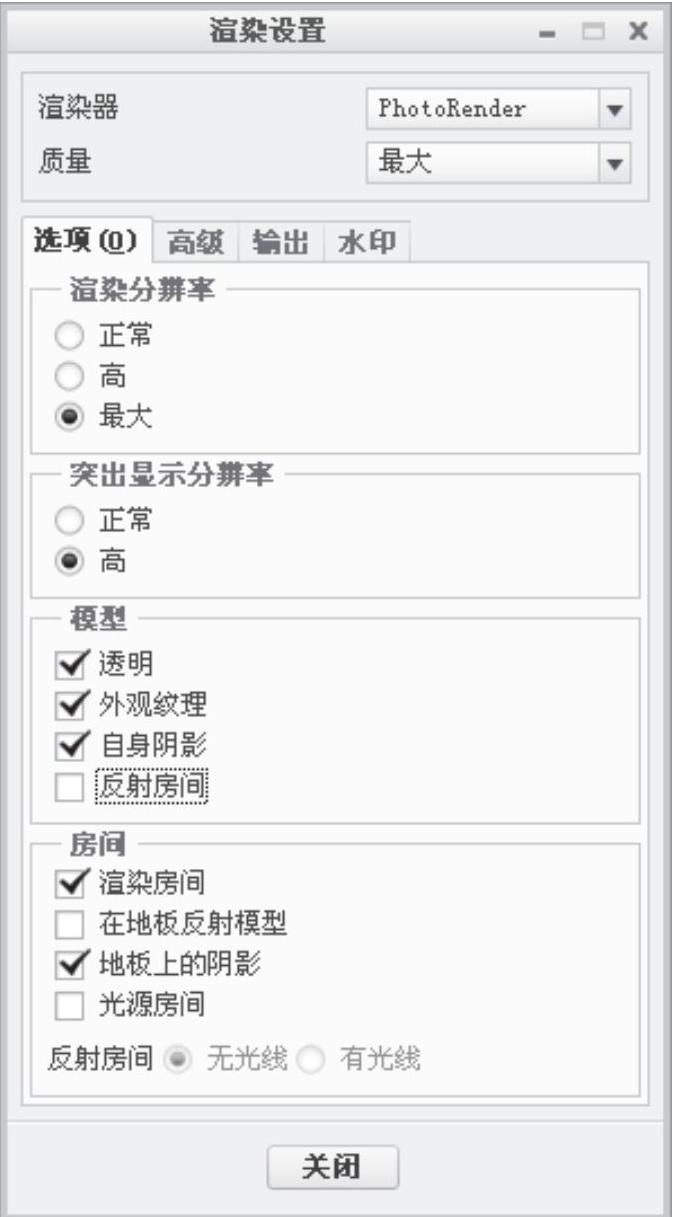

图7.6.28 Photorender渲染设置

7.用Photorender渲染器对模型进行渲染

Step1.移去四周墙壁和天花板。

Step2.屏蔽点光源lightbulb1和聚光灯spot1。

Step3.进行渲染。

(1)在“渲染设置”对话框的图示下拉列表框中选择图示渲染器,各项设置参考图7.6.28。

(2)单击图示功能选项卡图示区域中的“渲染窗口”按钮图示,渲染后的效果参见随书光盘文件D:\creo2.2\work\ch07\ch07.06\ex2\ok\ph2.doc。
