2.3.3  放置用户自定义特征

2.3.3 放置用户自定义特征

先创建图2.3.20所示的模型，然后按下列步骤放置前面创建的UDF。

Step1.先将工作目录设置至D：\creo2.2\work\ch02\ch02.03，然后打开文件udf_place.prt。

Step2.单击功能选项卡区域中的“用户定义特征”按钮，在系统弹出的“打开”对话框中打开文件udf_rib.gph。

Step3.在图2.3.21所示的“插入用户定义的特征”对话框中选中和复选框，然后单击按钮，系统将会在子窗口中显示参考零件。

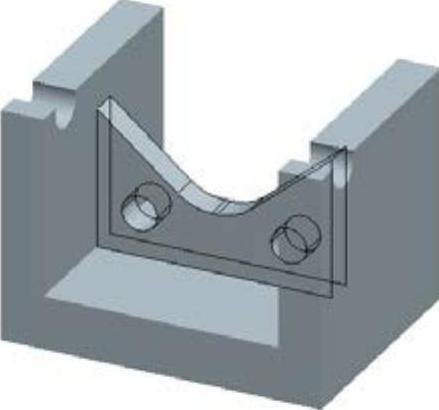

图2.3.20 创建模型

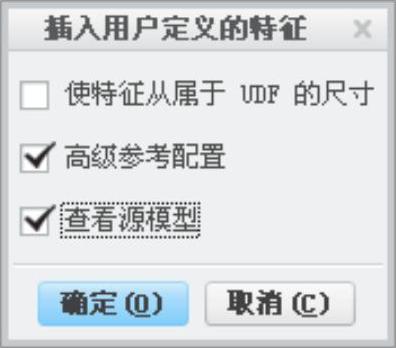

图2.3.21 “插入用户定义的特征”对话框

Step4.在当前的零件模型上选取放置UDF的对应参考。

①此时系统弹出UDF参考模型的窗口和图2.3.22所示的“用户定义的特征放置”对话框。

②定义第一个放置参考。此时如果含有UDF参考模型的窗口显示为整屏，应将该窗口边界调小，以便看到后面的工作模型。请注意参考模型中的第一个原始参考（FRONT基准平面）会加亮，可在当前零件模型上选取对应的参考（FRONT基准平面）。

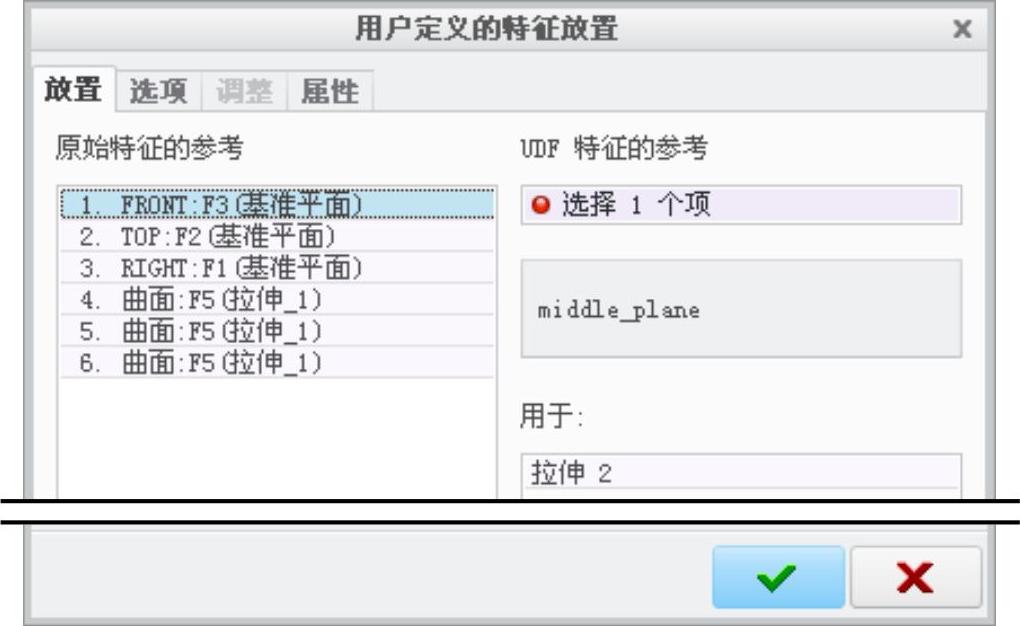

图2.3.22 “用户定义的特征放置”对话框（一）

③定义第二个放置参考。

a）在图2.3.23所示的“用户定义的特征放置”对话框（二）的区域中，选取原始特征的第二个参考，则该参考面在参考模型上加亮。

b）在当前模型上选取TOP基准平面，该基准平面将与参考模型上的加亮参考面相对应。

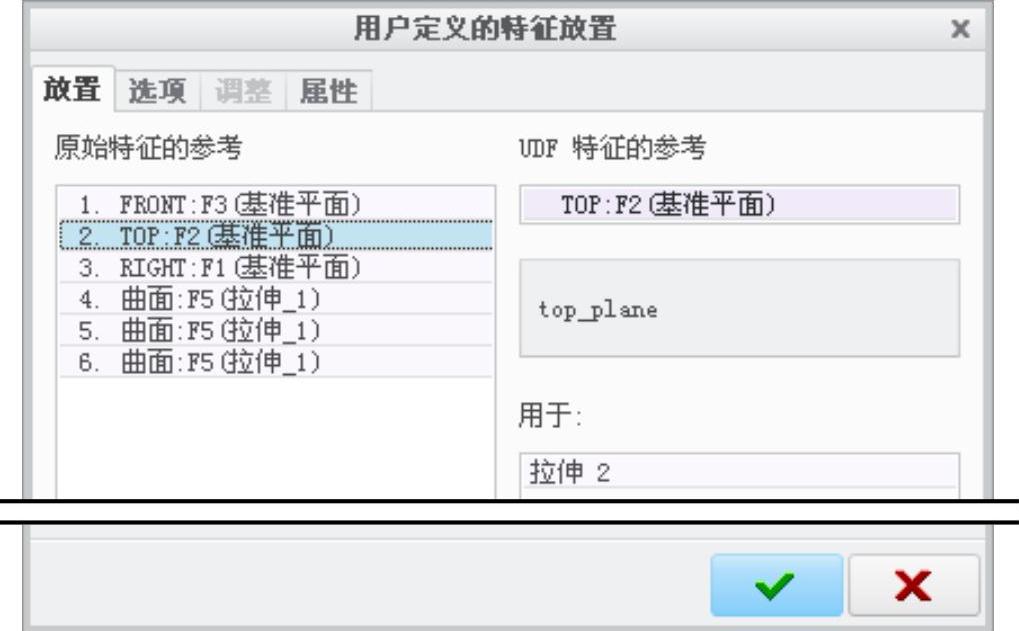

图2.3.23 “用户定义的特征放置”对话框（二）

④按照同样的操作方法，在模型上选择其他的参考，详细操作过程如图2.3.24所示。至此，工作模型上的六个参考已全部被选取。

⑤在“用户定义的特征放置”对话框中单击“完成”按钮。

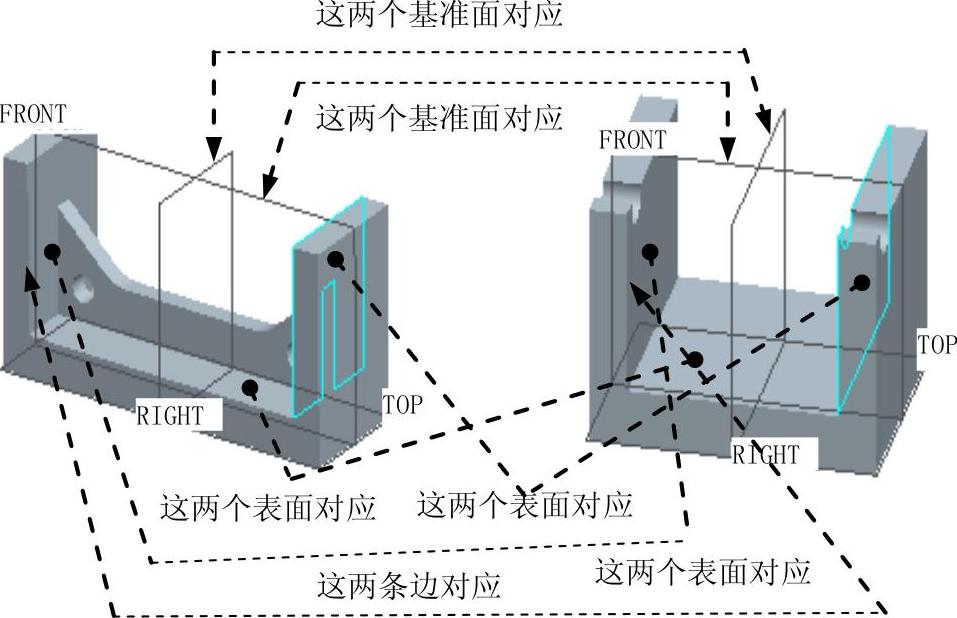

图2.3.24 放置UDF操作过程
