2.4.2 创建零件族表
下面介绍创建图2.4.1所示的螺钉族表的操作步骤。

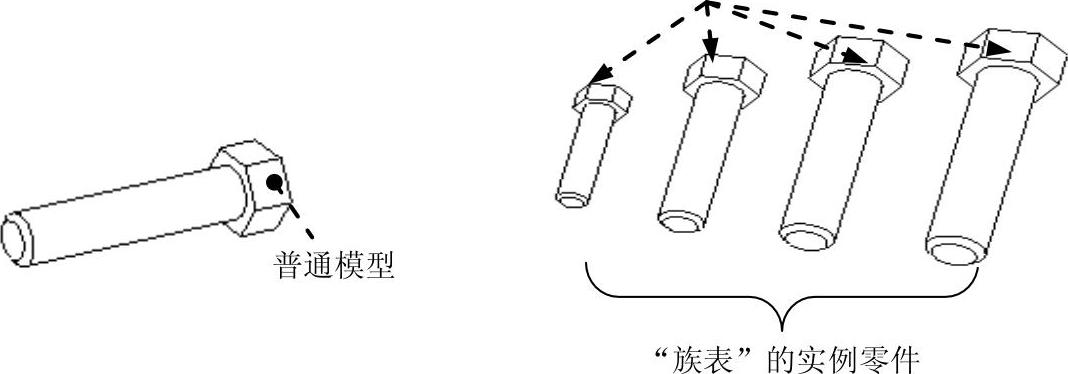

图2.4.1 零件的族表
Step1.先将工作目录设置至D：\creo2.2\work\ch02\ch02.04，然后打开文件bolt_fam.prt。
注意：打开文件前，建议关闭所有窗口并将内存中的文件全部拭除。
Step2.在功能选项卡区域的
选项卡中单击“族表”按钮
。
Step3.增加族表的列。在图2.4.2所示的“族表BOLT_FAM”对话框中选择下拉菜单
命令，然后在系统弹出的图2.4.3所示的“族项”对话框中进行如下操作：

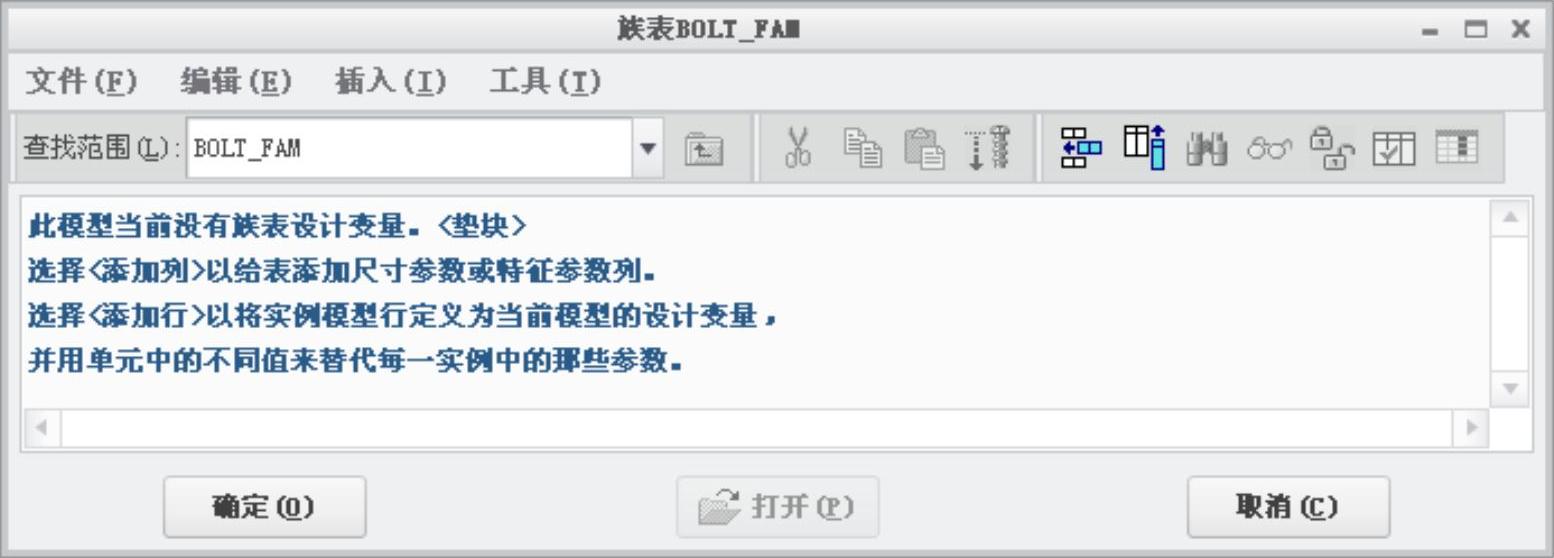

图2.4.2 “族表BOLT-FAM”对话框
（1）在
区域下选中
单选项。
（2）单击模型中的圆柱体和六边形特征，系统立即显示这两个特征的所有尺寸，如图2.4.4所示。
（3）分别选择模型中显示的尺寸Ф12.0、17.2、9.0和55.0后（图2.4.4），这四个尺寸的参数代号d1、d7、d2和d0立即显示在图2.4.3所示的“族项”对话框的项目列表中。
（4）单击“族项”对话框中的
按钮，系统返回“族表BOLT_FAM”对话框，此时可看到族表中自动添加了一个实例行，此实例为普通模型。
图2.4.3 “族项”对话框

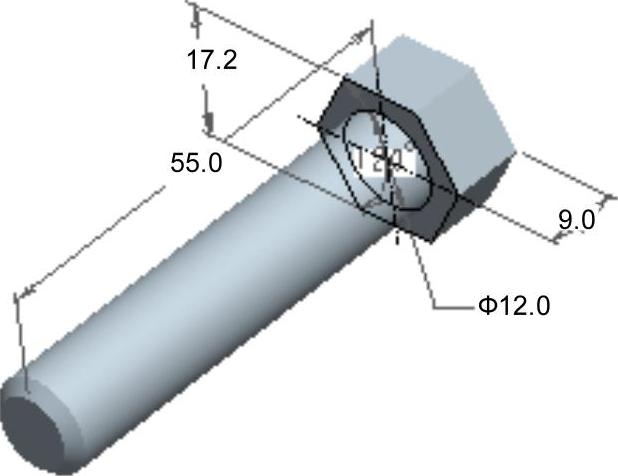

图2.4.4 选择尺寸
Step4.增加实例行。
（1）在该对话框中选择下拉菜单
命令，系统立即添加新的一行，如图2.4.5所示。

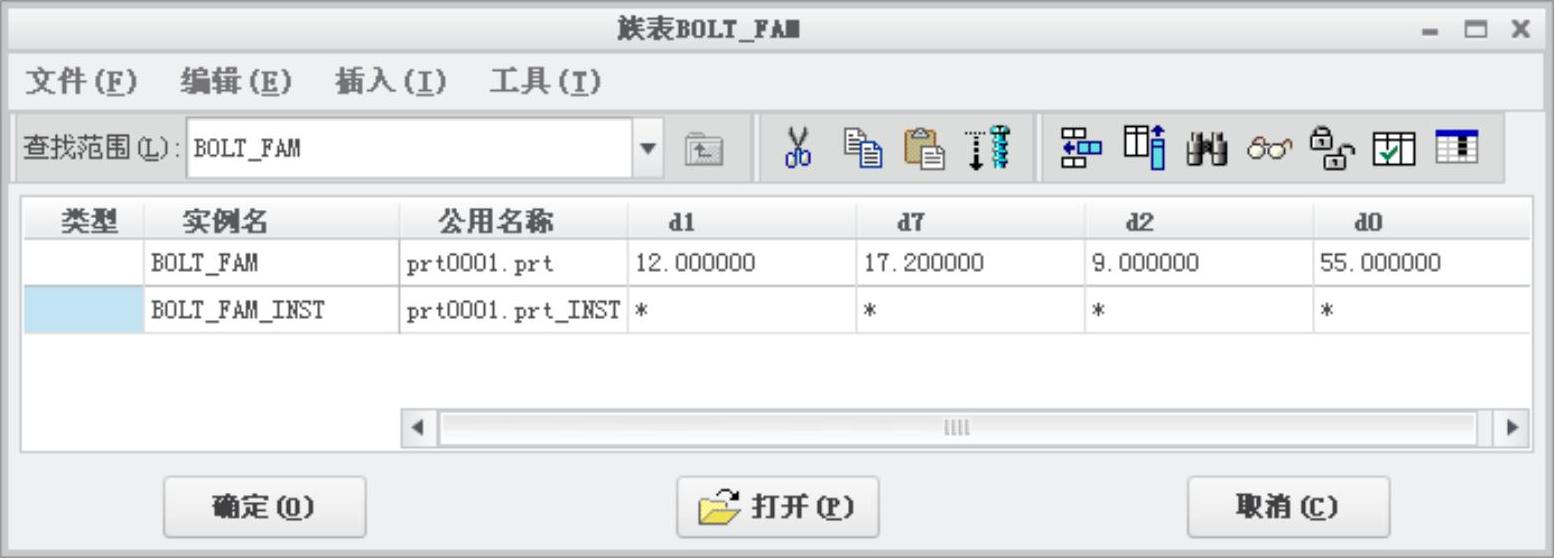

图2.4.5 增加实例行（一）
（2）分别在d1、d7、d2和d0列中输入值10、14.4、8和45，这样便产生了该螺钉的一个实例，该实例像其他模型一样可以检索和使用。
（3）重复上面的操作步骤，添加其他新的实例，如图2.4.6所示。

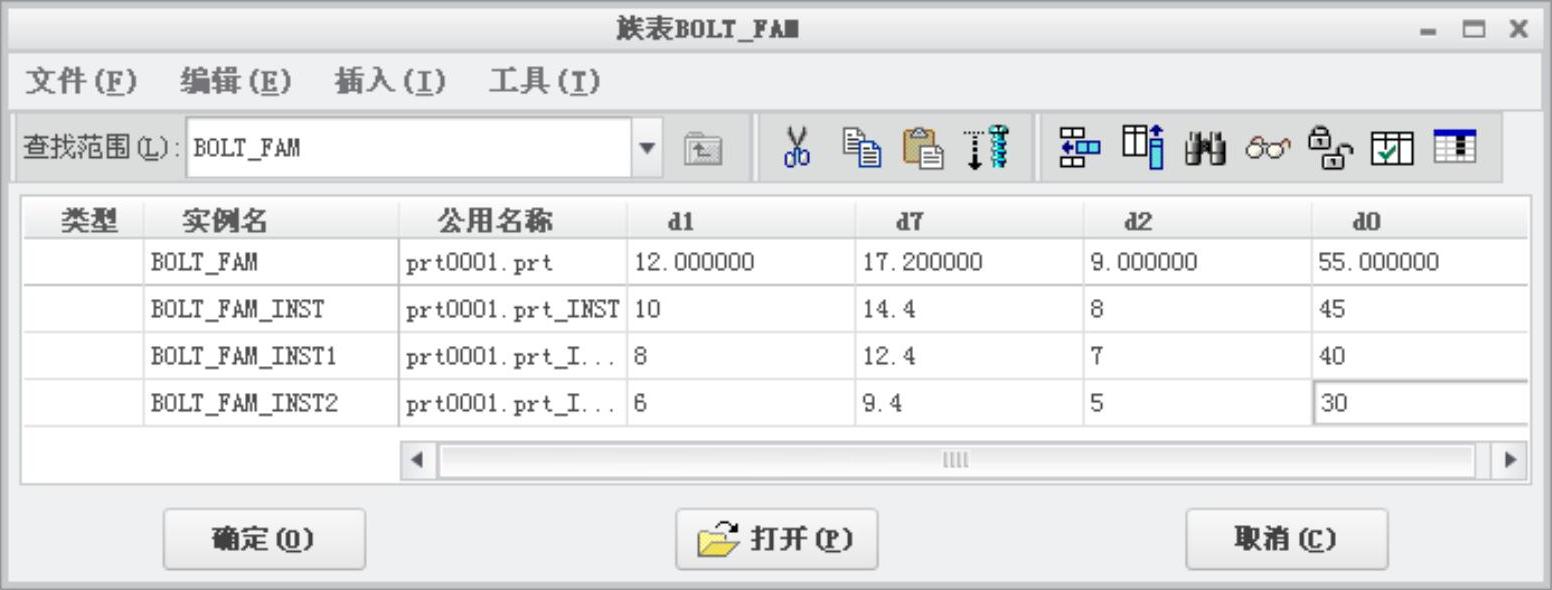

图2.4.6 增加实例行（二）
Step5.单击“族表”对话框中的
按钮，完成族表的创建。
Step6.选择下拉菜单
命令。保存模型或它的一个实例时，系统会自动保存该模型的所有“族表”信息。
Step7.验证已定义的族表。退出Creo，再重新进入Creo，然后选择下拉菜单
命令，查找并打开零件bolt_fam.prt，系统将显示该零件的族表清单，可选取普通模型或其他实例零件并将其打开。
族表结构的说明如下：
如图2.4.6所示，族表本质上是电子数据表，由行和列组成。
●在族表中，尺寸和参数、特征、自定义特征、装配成员等都可作为表驱动的项目列，如图2.4.3所示。
●在族表中，列标题包括“实例名”以及用户所选择的尺寸、参数、特征、成员和组的名称。例如，尺寸用名称列出（如d1、d0）；参数也用名称列出；特征按特征编号列出，其下显示特征的类型。
●普通模型位于表的第一行，族的所有成员都建立在它的基础上。不能在族表中改变普通模型，只能通过修改真实零件，隐含或恢复特征来改变。
