6.1.2  在装配体中创建零件举例

6.1.2 在装配体中创建零件举例

如图6.1.1所示，需要在装配体asm_exercise2.asm中创建一个用于固定socket零件的紧固螺钉，操作过程如下：

Step1.先将工作目录设置至D：\creo2.2\work\ch06\ch06.01，然后打开文件ASM_EXERCISE2.ASM。

Step2.打开装配体模型文件后，保留零件Socket和Body，将其他元件隐藏。

Step3.单击功能选项卡区域中的“创建”按钮。

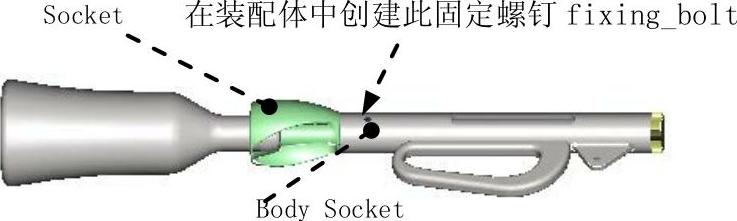

图6.1.1 练习1

相关说明：在模型树中启动元件的创建命令，要注意选取合适的对象，否则会出现不同的结果，如图6.1.2、图6.1.3所示。如果通过激活模型树中的ASM_EXERCISE2.ASM创建零件固定螺钉fixing_bolt，则该螺钉属于装配体ASM_EXERCISE2.ASM。如果通过激活BOTTLE_ASM.ASM，则该螺钉属于子装配体BOTTLE_ASM.ASM。

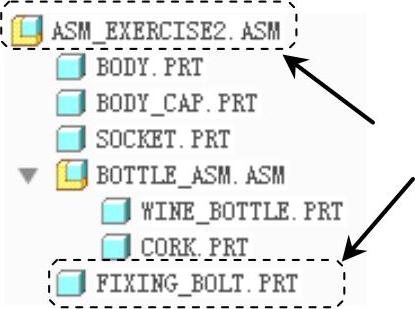

图6.1.2 结果1

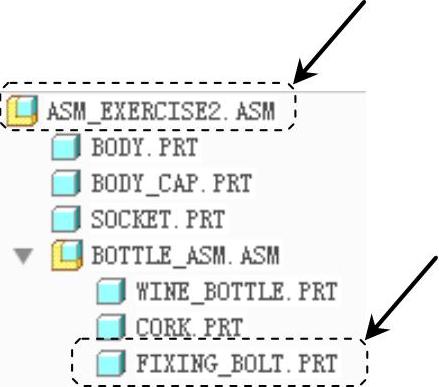

图6.1.3 结果2

Step4.定义元件的类型及创建方法。

（1）此时系统弹出图6.1.4所示的“元件创建”对话框，选中选项组中的单选项，选中选项组中的单选项，然后再在文本框中输入文件名fixing_bolt，单击按钮。

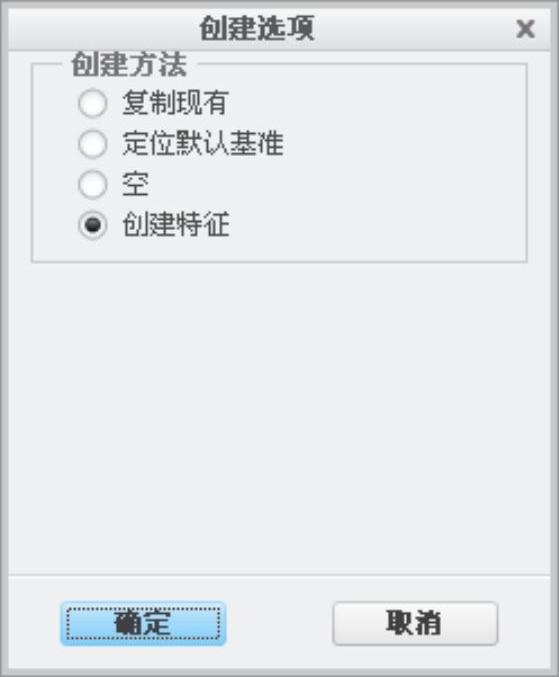

（2）此时系统弹出图6.1.5所示的“创建选项”对话框，选中单选项，并单击按钮。

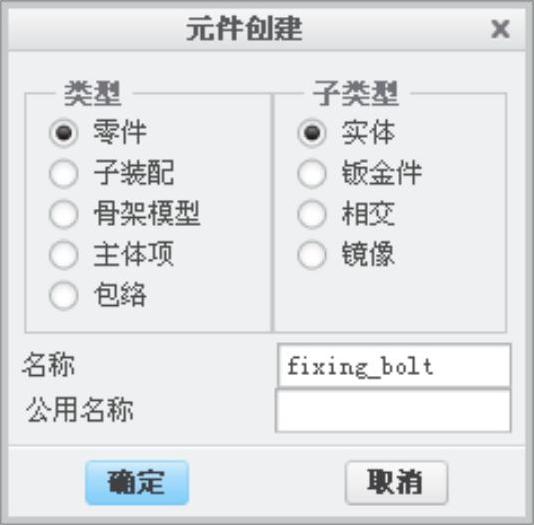

图6.1.4 “元件创建”对话框

图6.1.5 “创建选项”对话框

相关说明：在装配体中，零件的创建有如下几种方式（图6.1.5所示的“创建选项”对话框）。

●单选项：从已有的零件中创建一个新的零件，新零件与原零件没有相关关系。通过这种方式创建新零件，可选中复选框（图6.1.6），以在装配体中“包装”放置新零件，以后再将新零件装配约束。

●单选项：可创建一个零件并进行装配约束。通过这种方式创建新零件，可以避免建立外部参考元素。用户可从装配体中选取参考，以便定位新零件的默认基准平面，选取装配体的参考有三个命令，如图6.1.7所示。

☑单选项：从装配体中选择三个正交基准平面，作为新零件的默认基准平面。

☑单选项：从装配体中选择一个基准平面和垂直于它的轴来定位新零件。

☑单选项：从装配体的顶级组件中选择一个坐标系来定位新零件。

●单选项：创建一个无初始几何形状的空零件，空零件的名称会在模型树中列出。通过这种方式创建新零件，可选中复选框，以在装配体中“包装”放置新零件，以后可添加零件中的特征并创建新零件的装配约束。

●单选项：创建新零件的特征。通过这种方式创建新零件，常常会产生外部参考元素。

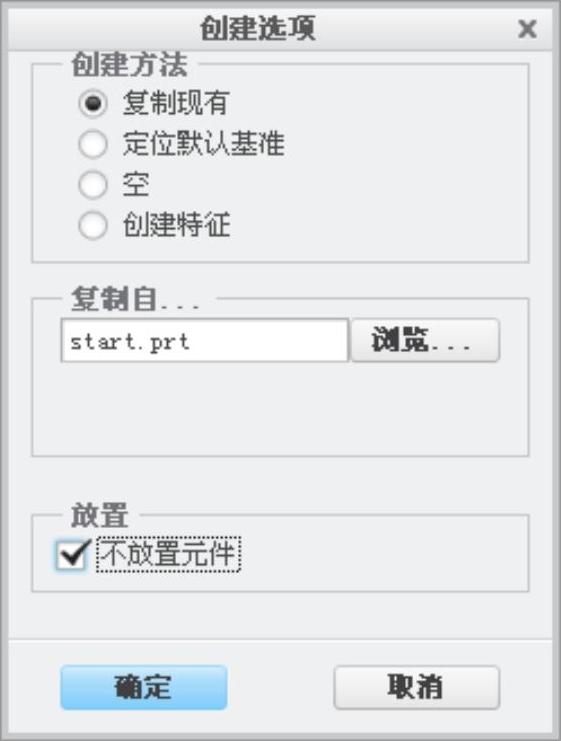

图6.1.6 “复制现有”方式

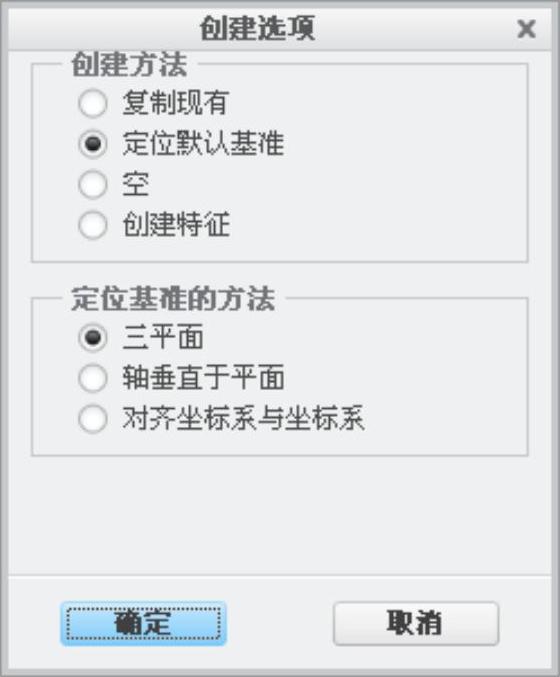

图6.1.7 “定位默认基准”方式

Step5.创建旋转特征。在操控板中单击“旋转”按钮，设置零件body的FRONT基准平面为草绘平面（图6.1.8），TOP基准平面为参考平面，方向为；选取螺孔特征的边线为草绘参考，绘制图6.1.9所示的截面草图；选取旋转角度类型为，角度值为360.0。

Step6.创建该螺钉的其他特征（例如螺钉的螺纹修饰、倒角等）。在模型树中右击FIXING_BOLT.PRT，选择命令，系统进入零件模型环境，即可添加其他零件特征，然后保存。

Step7.在该装配体中需要两个同样的紧固螺钉fixing_bolt，其中一个已在装配体中创建并装配完毕，另一个紧固螺钉可装配到装配体上，方法如下：

注意：操作此步骤前，请切换到总装配模型下。

（1）单击功能选项卡区域中的“组装”按钮，打开FIXING_BOLT.PRT文件。

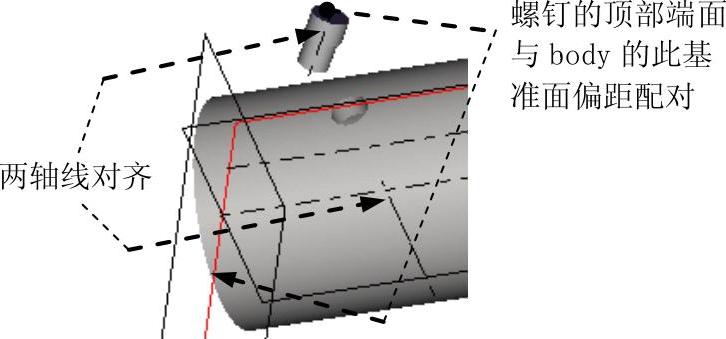

（2）如图6.1.10所示，定义第一个装配约束，选择。定义第二个装配约束，选择，偏距值为14.5。

（3）创建装配体asm_exercise2.asm的文件副本。选择命令，在“保存副本”对话框中输入副本文件名asm_exercise3，单击按钮。

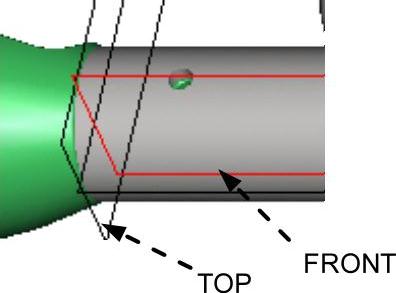

图6.1.8 选取草绘平面

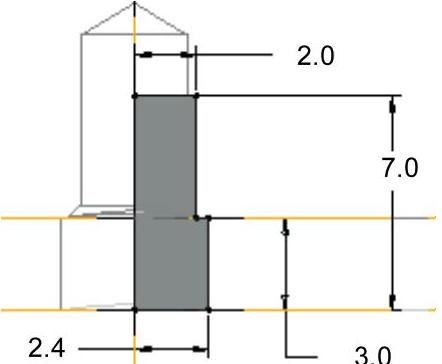

图6.1.9 截面草图

图6.1.10 定义装配约束
