11.5.2 举例说明
针对图11.5.1所示的曲柄模型，本例要使曲柄的周长最短、面积最小、质量最小，在这些目标前提下，找出最佳的设计参数，模型树如图11.5.2所示。

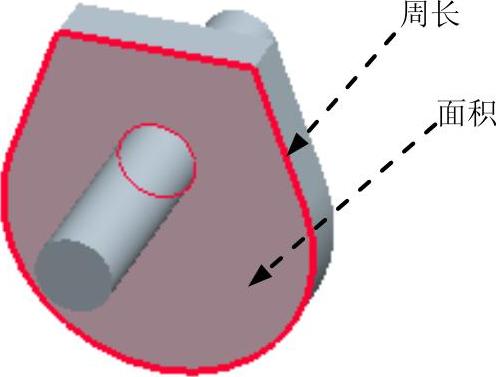

图11.5.1 曲柄模型

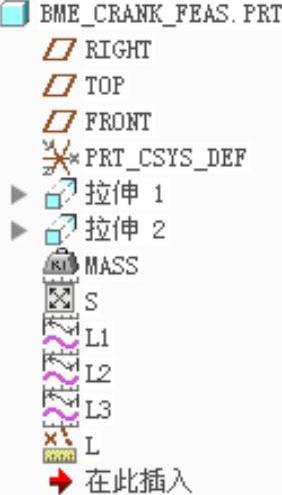

图11.5.2 模型树
Step1.设置工作目录和打开文件。
（1）将工作目录设置至D：\creo2.2\work\ch11\ch11.05。
（2）打开文件bme_crank_feas.prt
Step2.在
功能选项卡的
区域中选择

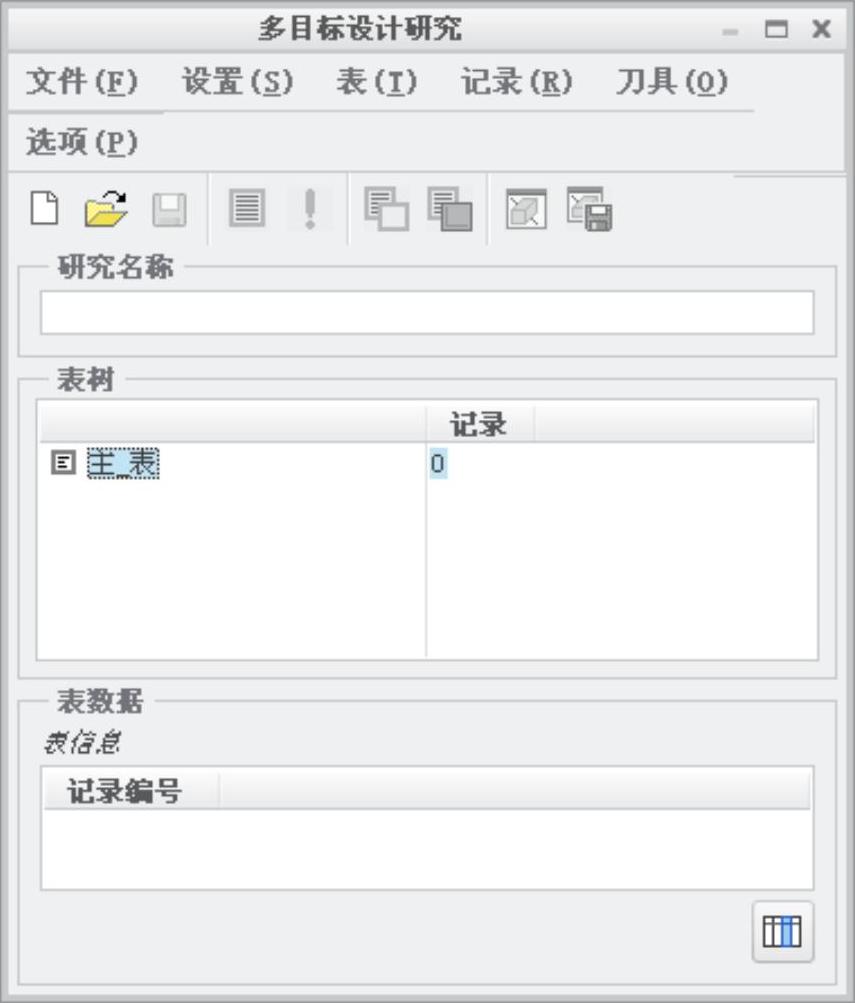

命令。系统弹出图11.5.3所示的“多目标设计研究”对话框。
图11.5.3 “多目标设计研究”对话框
Step3.在图11.5.3所示的“多目标设计研究”对话框中，进行如下操作：
（1）设置研究首选项：选择“多目标设计研究”对话框中的下拉菜单

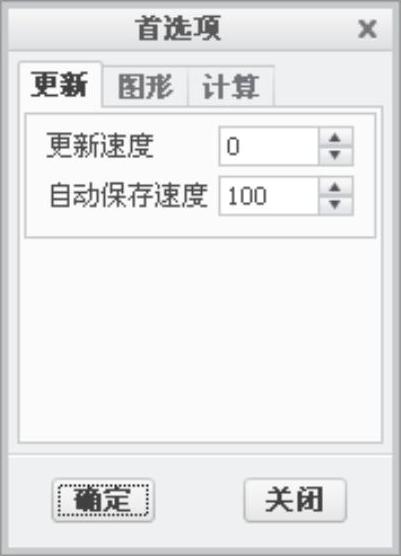

命令，系统弹出图11.5.4所示的“更新”选项卡。
①在
选项卡中，采用默认值。
注意：“更新”选项卡中各选项的含义如下：
●
：当展开主表时，在指定数量的试验后；定期更新该对话框“表树”窗口中的“记录”（Records）列。
●
：当展开主表时，在指定数量的新试验后定期自动保存.pdl文件。
②在
选项卡中采用默认选项，如图11.5.5所示。
注意：“图形”选项卡中各选项的含义如下：
●
复选框：在退出研究之后，图形窗口仍保持显示。
●
单选项：在展开主表之后，图形不更新。
●
单选项：在展开主表之后，更新图形。
●
单选项：通过在“一般首选项”（General Preferences）对话框中设置“更新速度”（Update Rate）来定期更新图形。
③在
选项卡中采用默认方式，如图11.5.6所示。
图11.5.4 “更新”选项卡
图11.5.5 “图形”选项卡

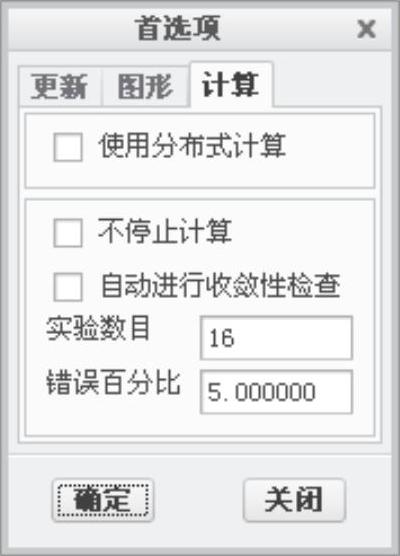

图11.5.6 “计算”选项卡
注意：“计算”选项卡中各选项的含义如下：
●
复选框：在网络内部参与的工作站中分配计算任务。
④单击
按钮。
（2）在“多目标设计研究”对话框中单击“新建设计研究”按钮
，在
下面的文本框中输入研究的名称，本例采用系统默认名称“DS1”。
（3）选取变量（X轴对象），即从模型中选取要分析的可变尺寸或参数，其操作方法为：
①在“多目标设计研究”对话框中单击“设置主表”按钮
来设置主表。
②在弹出的“主表”对话框中，单击
区域中的“添加尺寸变量”按钮
。
③在模型树中单击拉伸1。

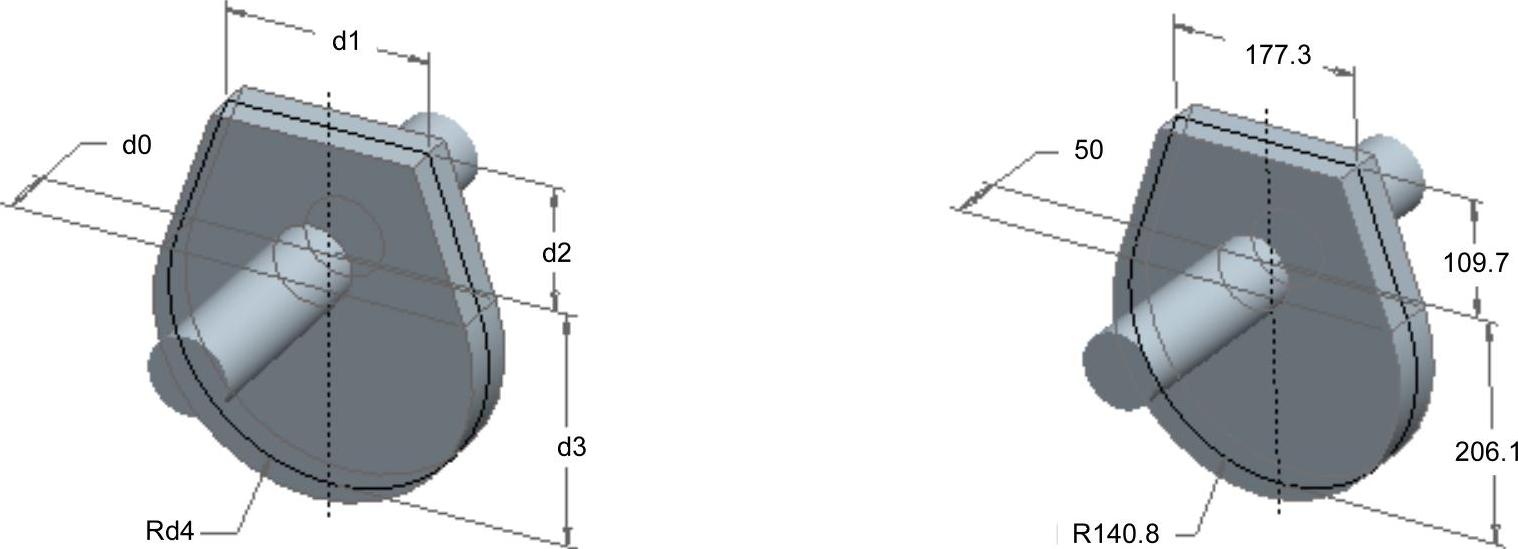

④在图11.5.7所示的模型中，选取尺寸177.3、109.7、206.1、R140.8。
图11.5.7 模型
（4）输入变动范围的最小值及最大值，采用系统默认值。
（5）选取设计目标（Y轴对象），即选取已建立的分析特征的参数，其操作方法为：
①在“主表”对话框中，单击
区域中的
按钮。
②在图11.5.8所示的“参数选择”对话框中选取MASS：MASS、AREA：S、L：L。
③单击“参数选择”对话框中的
按钮，形成的“主表”对话框如图11.5.9所示。
④单击“主表”对话框中的
按钮。

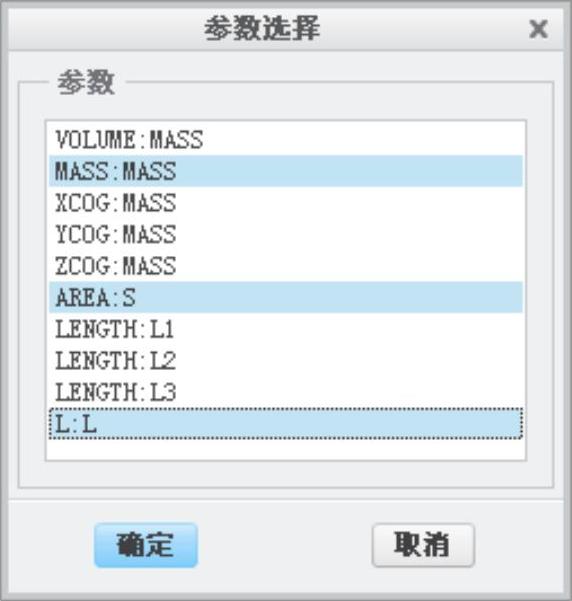

图11.5.8 “参数选择”对话框(https://www.daowen.com)
图11.5.9 “主表”对话框
Step4.查看实验结果。
（1）在“多目标设计研究”对话框中，单击“计算主表”按钮
。
（2）在系统提示
后，输入实验次数20，并按回车键。
（3）经过系统运算，形成图11.5.10所示的表数据。
（4）选择

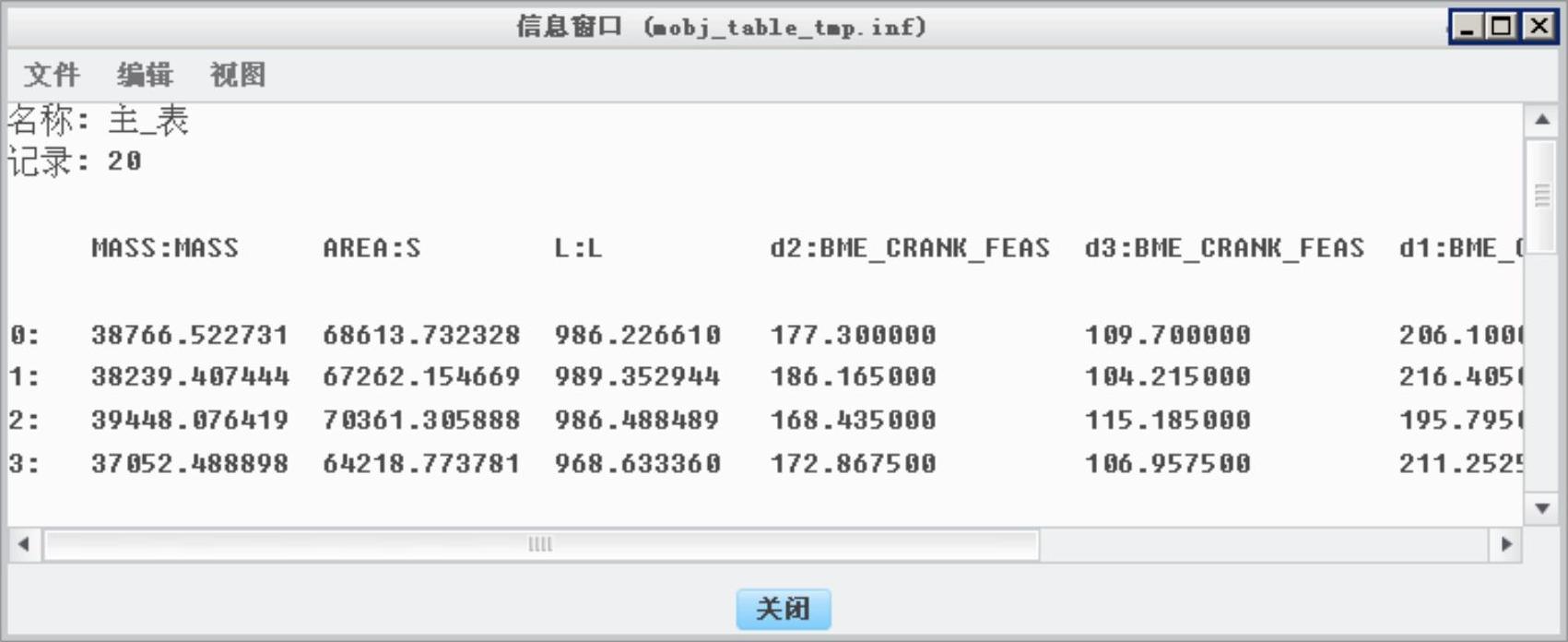

命令，可显示详细数据信息，如图11.5.11所示。
图11.5.10 “多目标设计研究”对话框
图11.5.11 信息窗口
Step5.产生衍生表1。
（1）在“多目标设计研究”对话框中，单击“衍生新表”按钮
。

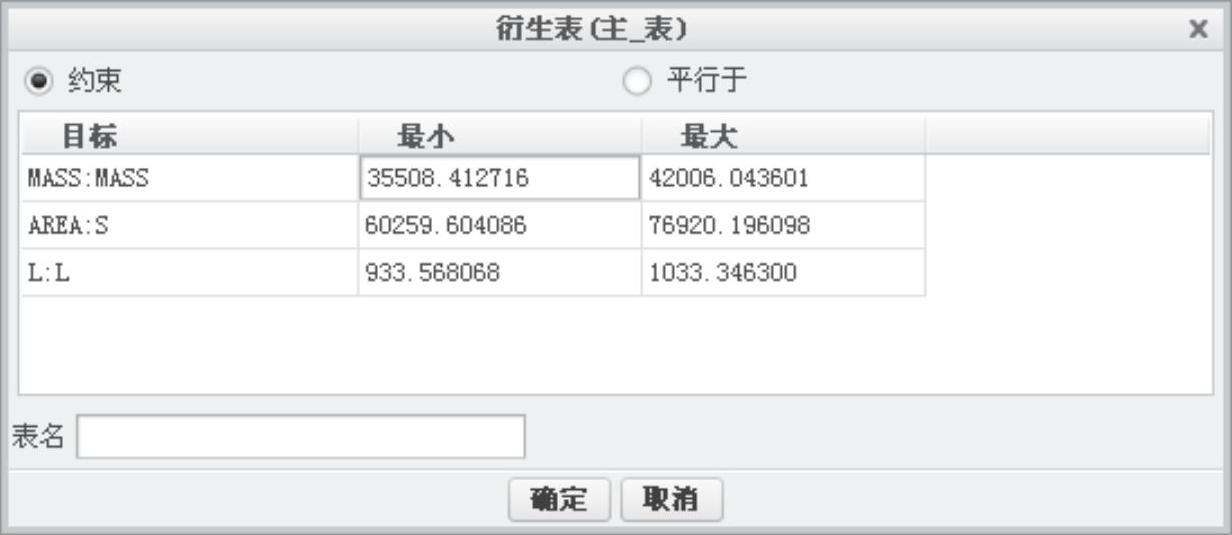

（2）在弹出的图11.5.12所示的“衍生表”对话框中，选中
单选项。
（3）将目标MASS：MASS的最小值调到36000.0，最大值调整到38000.0。
（4）输入表名DER_TABLE1。“衍生表”对话框如图11.5.13所示。
图11.5.12 更改前

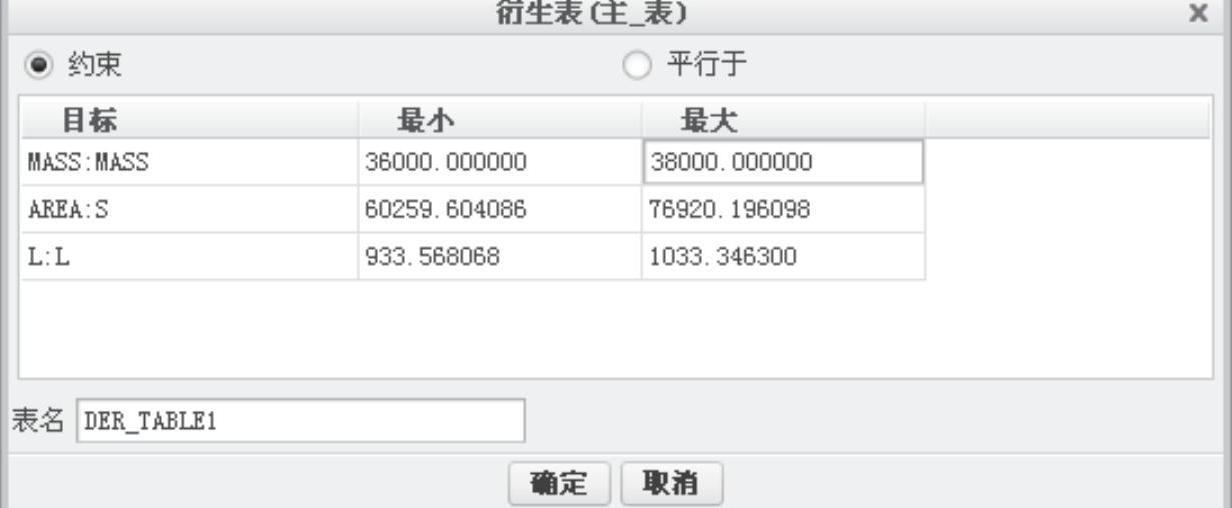

图11.5.13 更改后
●
单选项：通过设置设计目标的最小值和最大值来创建一个衍生表。单击参数列表中的一个参数，并在“最小”（Min）和“最大”（Max）字段输入值。
注意：要编辑值，请单击该单元。
●
单选项：通过优化目标来创建一个衍生表。在“选项”（Options）下单击某个单元，然后设置为“最大化”（Maximize）、“最小化”（Minimize）或“排除”（Exclude）。
（5）单击“衍生表”对话框中的
按钮。此时经过滤后形成的“表数据”如 图11.5.14所示。
Step6.产生衍生表2。采用与上步同样的方法，在衍生表1下产生衍生表2，将目标AREA：S的最小值调到64000.0，最大值调整到65000.0，输入表名DER_TABLE2。“衍生表”对话框如图11.5.15所示。

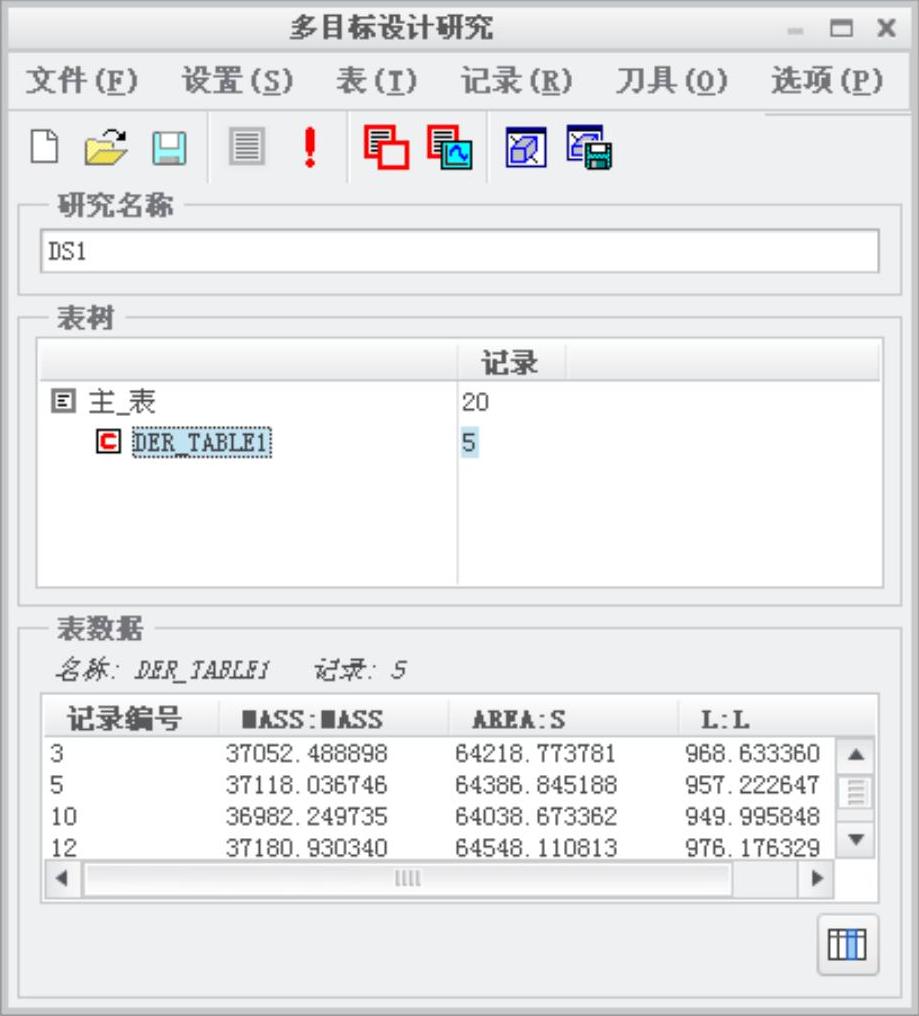

图11.5.14 “多目标设计研究”对话框

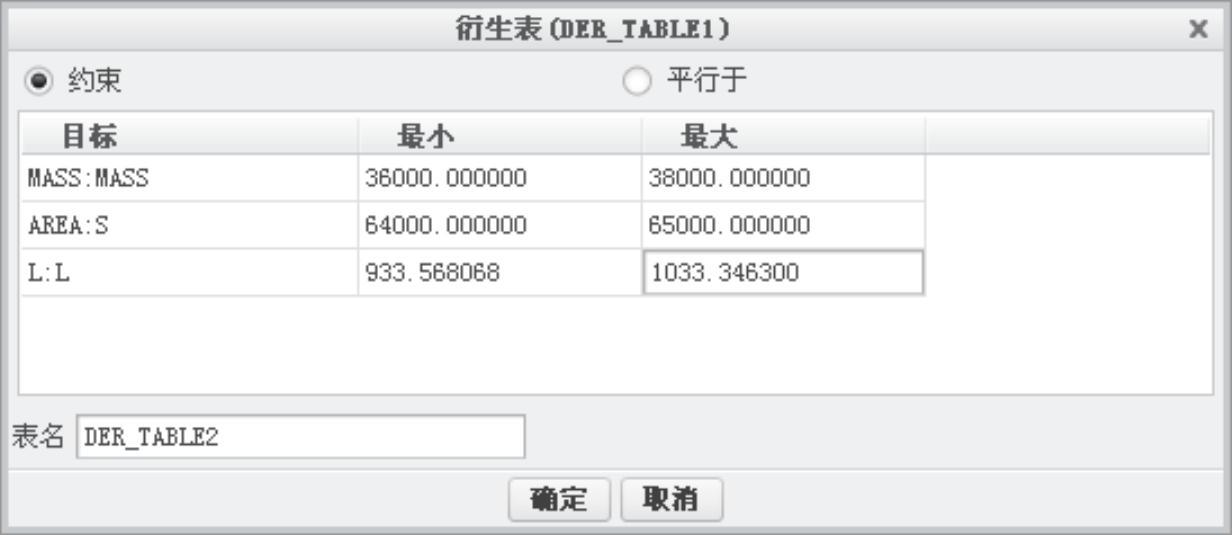

图11.5.15 “衍生表”对话框
Step7.单击对话框中的

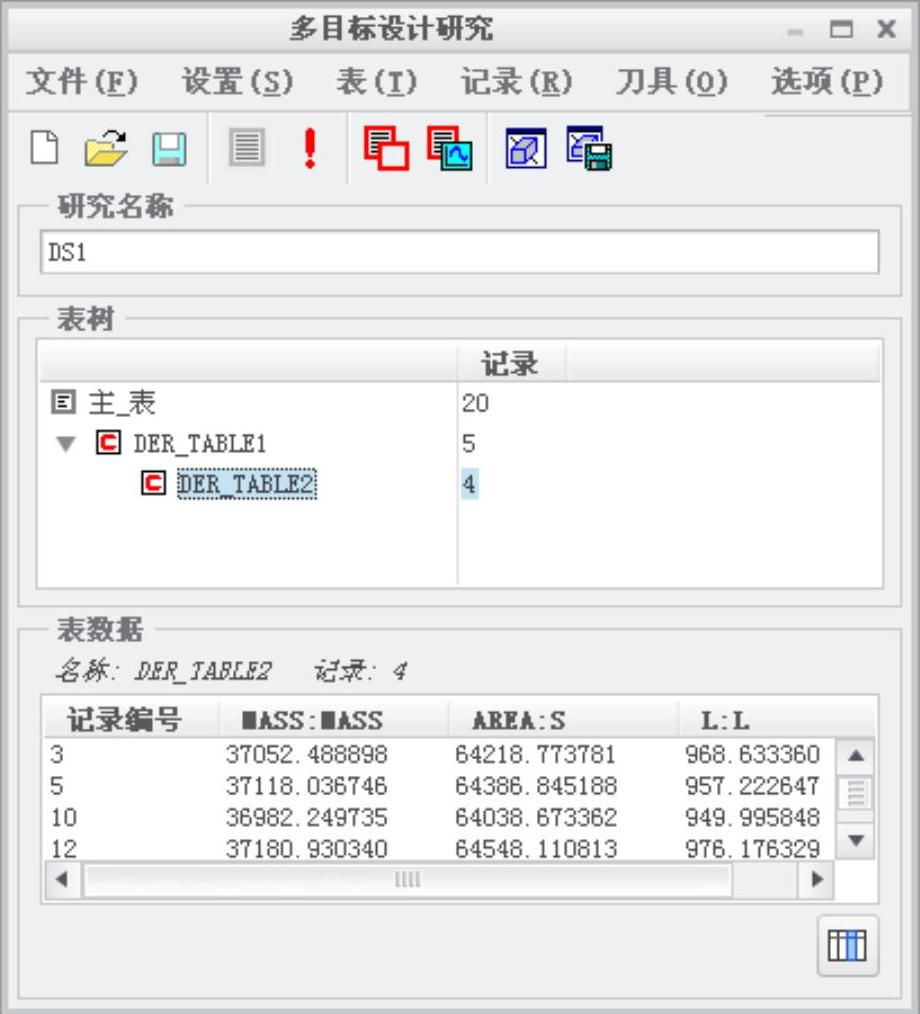

按钮，此时经过滤后形成的“表数据”如图11.5.16所示。
Step8.产生衍生表3。采用与step5同样的方法，在衍生表2下产生衍生表3，将目标L：L的最小值调到900.0，最大值调整到950.0，输入表名DER_TABLE3。“衍生表”对话框如图11.5.17所示。
图11.5.16 “多目标设计研究”对话框
图11.5.17 “衍生表”对话框
Step9.单击“衍生表”对话框中的

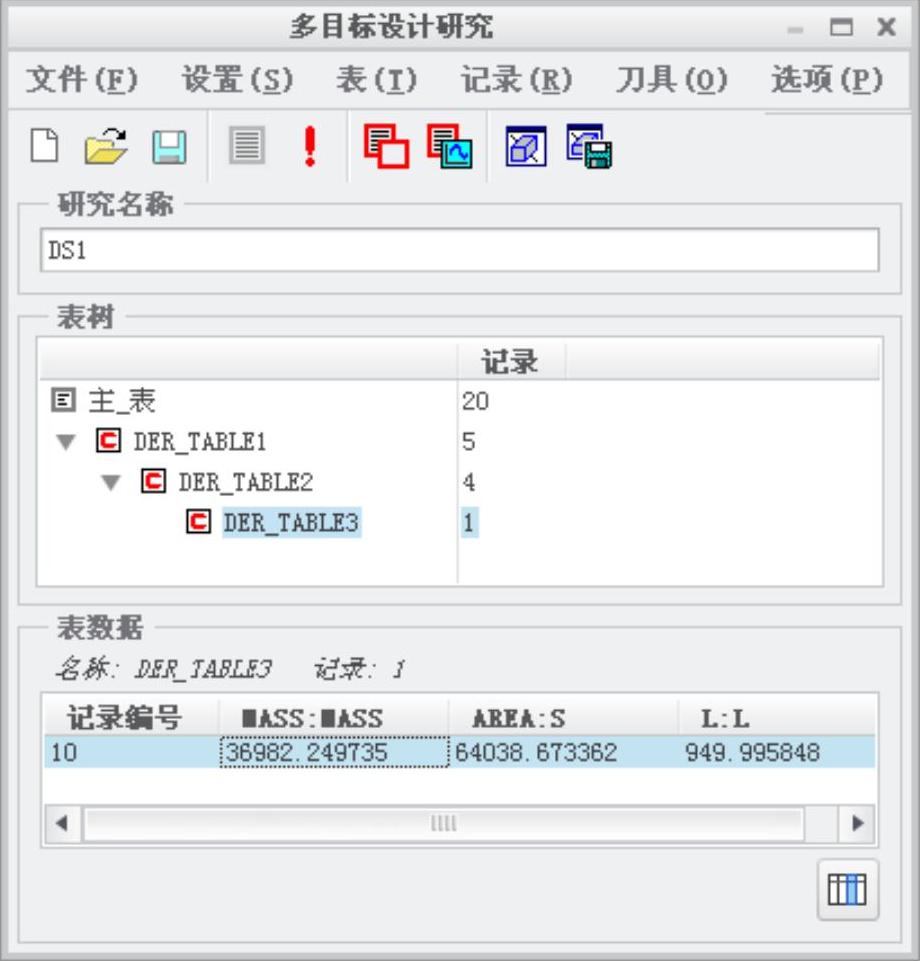

按钮，此时经过滤后形成的“表数据”如图11.5.18所示。
Step10.保存10号模型。
（1）在“多目标设计研究”对话框中的
区域选取表记录，如图11.5.19所示。
（2）单击“保存模型”按钮
。

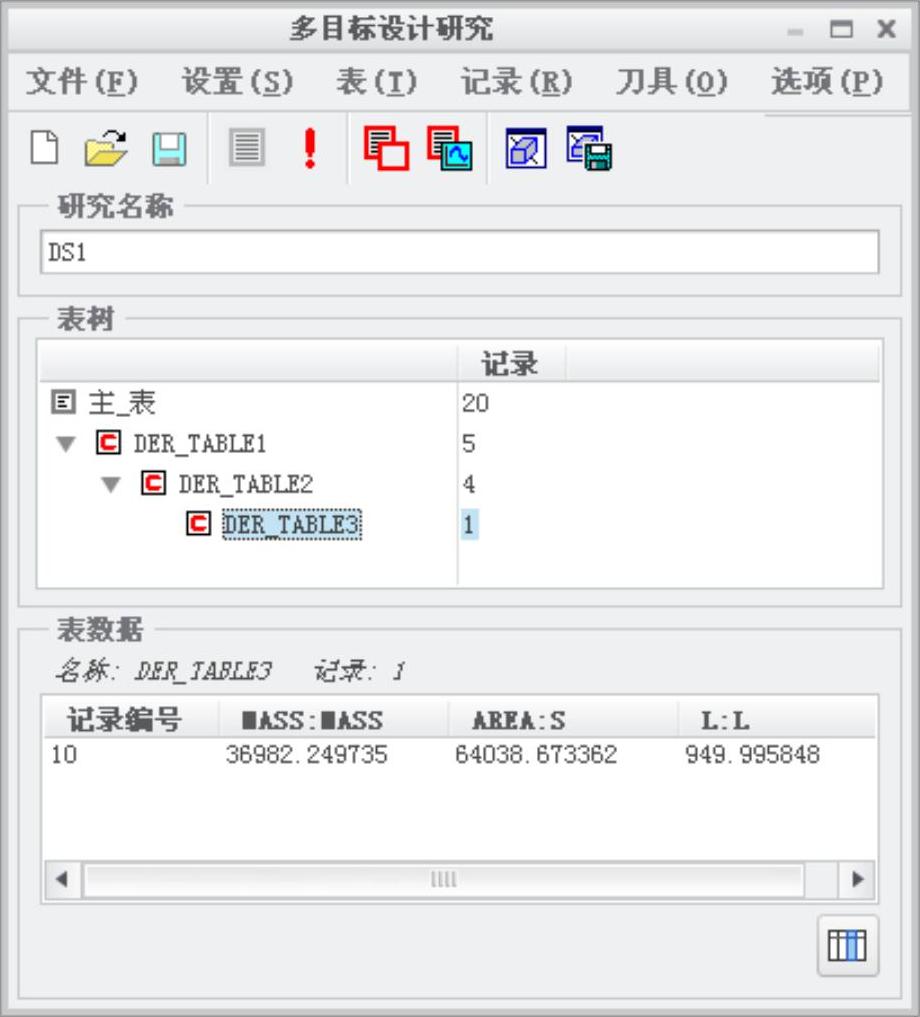

图11.5.18 “多目标设计研究”对话框
图11.5.19 “多目标设计研究”对话框
（3）在弹出的图11.5.20所示的“保存副本”对话框中，输入名称。
（4）单击“保存副本”对话框中的
按钮。
Step11.保存DS1，退出。单击“多目标设计研究”对话框中的“存盘”按钮
，然后选择
命令。

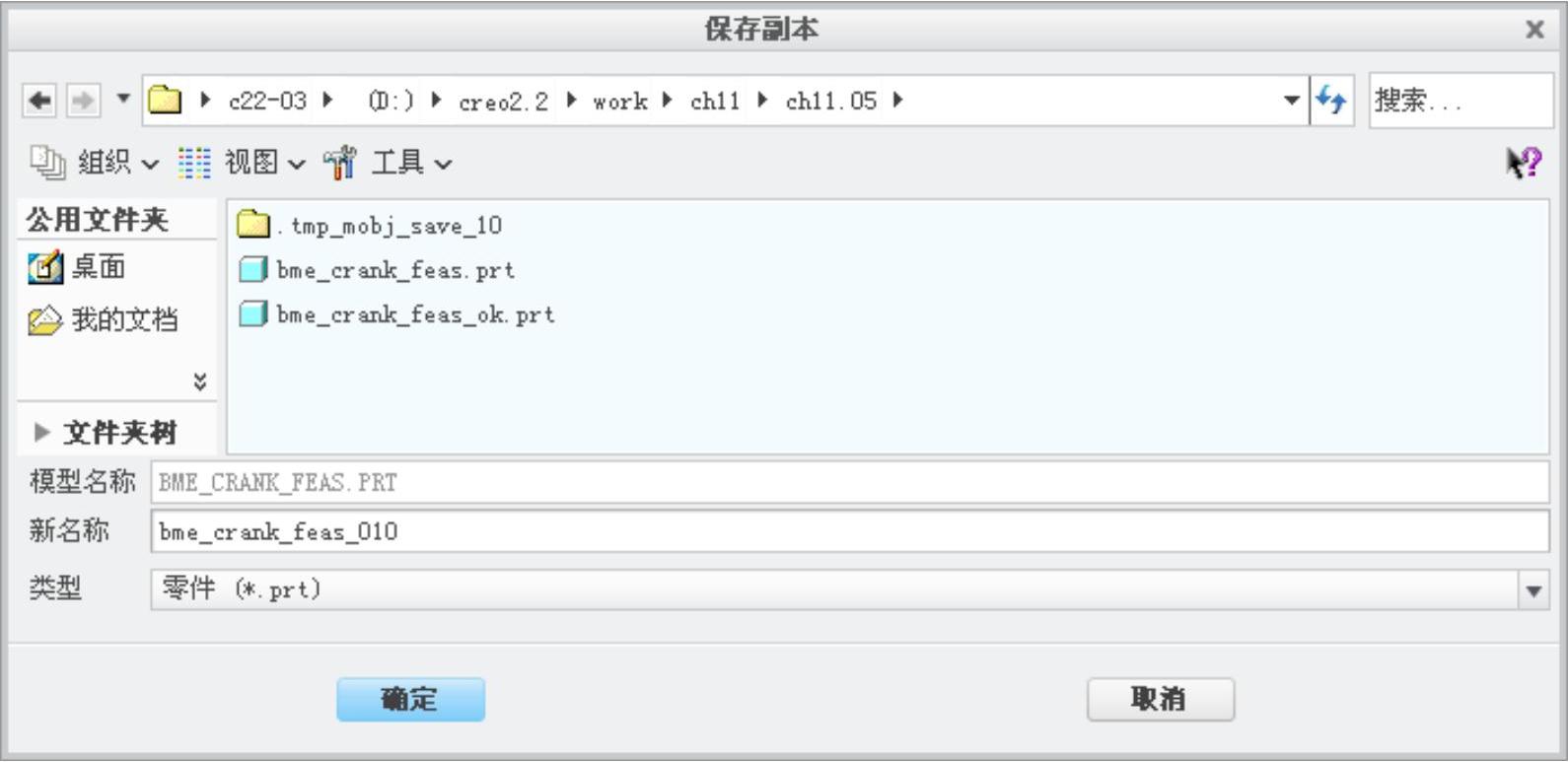

图11.5.20 “保存副本”对话框
