6.6.2  详细操作过程

6.6.2 详细操作过程

1.建立主装配体

Step1.新建一个装配体文件。

（1）单击“新建”按钮，在弹出的文件“新建”对话框中，进行下列操作：

①选中选项组下的单选项。

②选中选项组下的单选项。

③在文本框中输入文件名MOUSE。

④取消选中复选框。

⑤单击该对话框中的按钮。

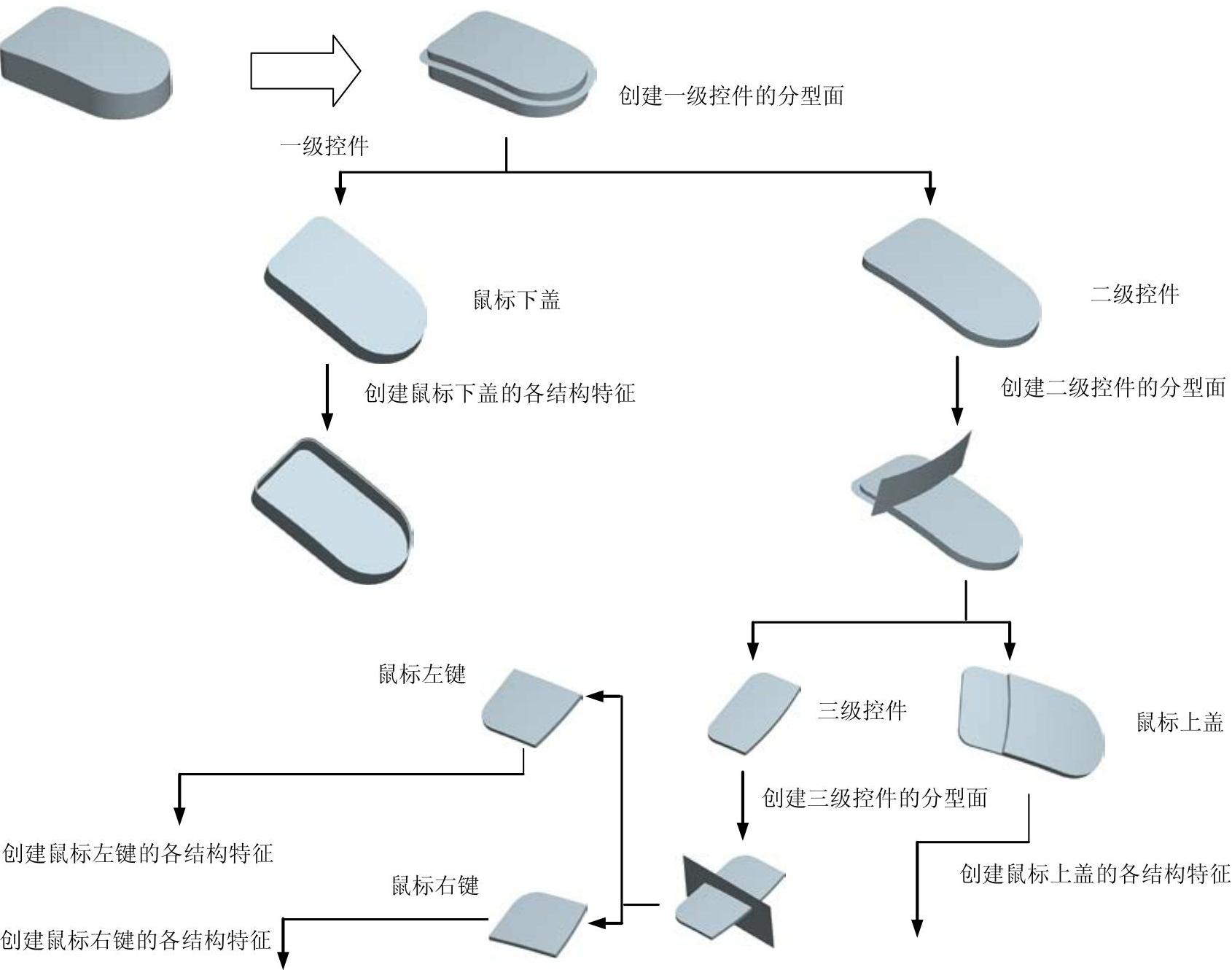

图6.6.2 设计流程图

（2）选取适当的装配模板。

①系统弹出“新文件选项”对话框，在模板选项组中选取模板。

②单击该对话框中的按钮。

Step2.设置模型树的显示。在模型树操作界面中，选择命令，然后在图6.6.3所示的“模型树项”对话框中选中复选框，并单击按钮。

Step3.隐藏装配基准平面。

（1）隐藏装配基准平面。在的模型树中选择，右击，在快捷菜单中选择命令，隐藏ASM_RIGHT基准平面。

（2）用同样的方法隐藏基准平面和。

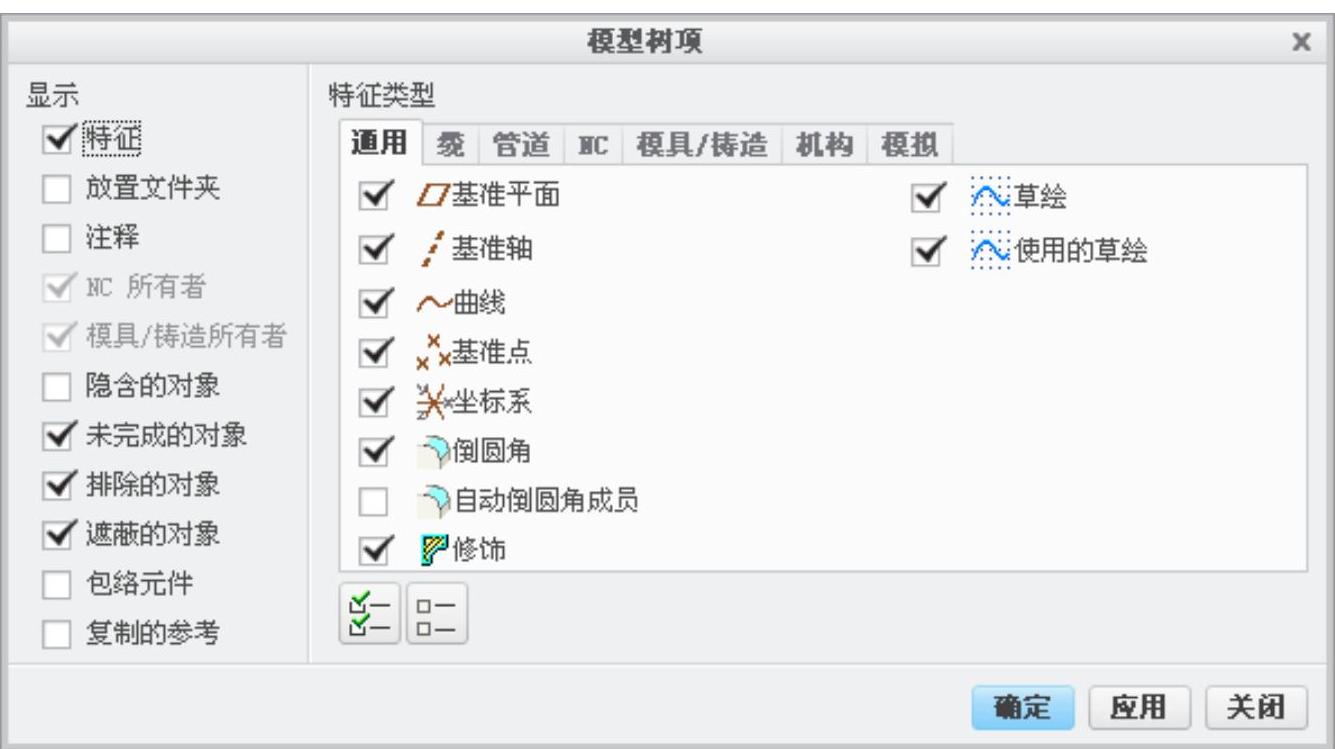

图6.6.3 “模型树项”对话框

2.创建一级主控件FIRST.PRT

Stage1.建立一级主控件

Step1.在装配体中建立一级主控件FIRST.PRT。

（1）单击功能选项卡区域中的“创建”按钮。

（2）此时系统弹出图6.6.4所示的“元件创建”对话框，选中选项组中的单选项，选中选项组中的单选项，然后在文本框中输入文件名first，单击按钮。

（3）在图6.6.5所示的“创建选项”对话框中，选中和单选项，然后单击按钮。

（4）在系统的提示下，选择模型树中的。

Step2.在装配体中打开主控件FIRST.PRT，在模型树中选择右击，在弹出的快捷菜单中选择命令。

Stage2.创建主控件FIRST.PRT的各个特征

在零件模式下，创建主控件FIRST.PRT的各个特征，如图6.6.6所示。

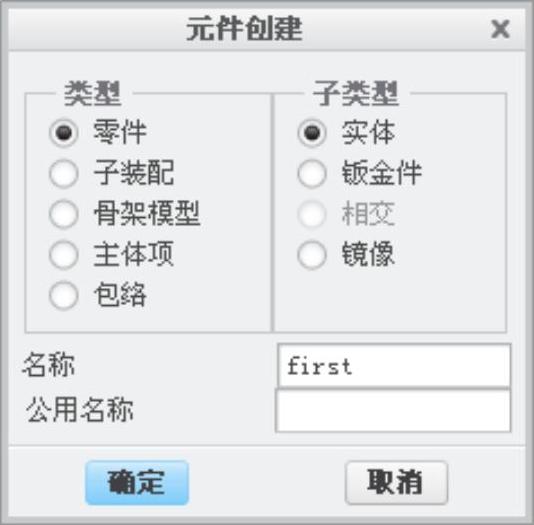

图6.6.4 “元件创建”对话框

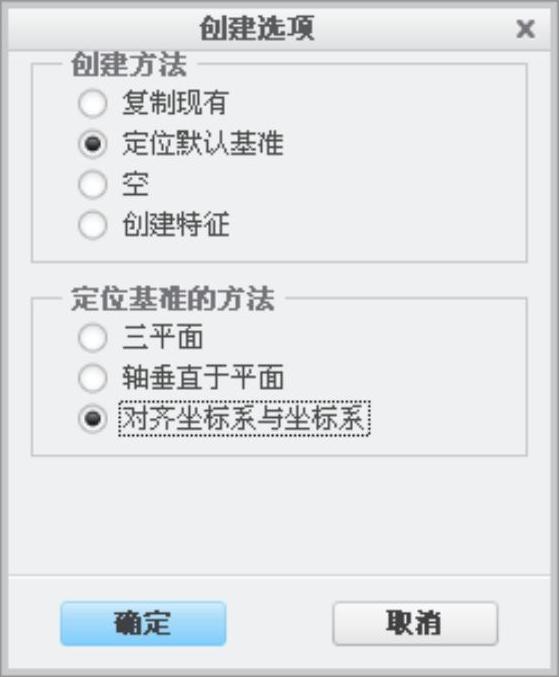

图6.6.5 “创建选项”对话框

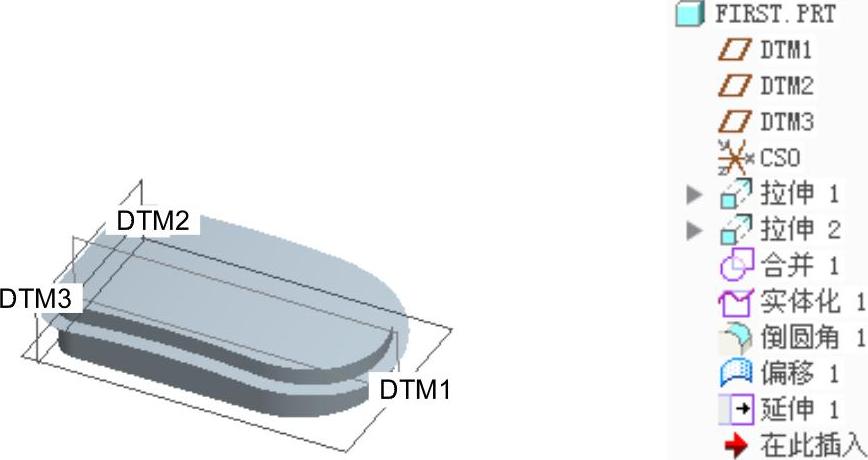

图6.6.6 模型及模型树

Step1.创建图6.6.7所示的拉伸1。

（1）在操控板中单击“拉伸”按钮，在操控板中按下“曲面”类型按钮。

（2）右击，从菜单中选择命令，以草绘平面为DTM2基准平面，DTM1基准 平面为草绘平面的参考，方向为，特征截面草图如图6.6.8所示。

（3）单击操控板中的选项卡，在其界面中选中复选框。

（4）选取深度类型及其深度：选取深度类型，输入深度值30.0。

（5）在操控板中单击“完成”按钮，完成拉伸1的创建。

图6.6.7 拉伸1

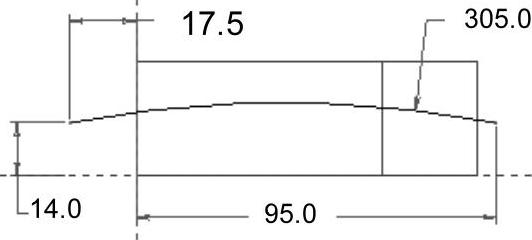

图6.6.8 截面草图

Step2.创建图6.6.9所示的拉伸2。

（1）在操控板中单击“拉伸”按钮，在操控板中按下“曲面”类型按钮。

（2）右击，从菜单中选择命令，以草绘平面为DTM1基准平面，DTM2基准平面为草绘平面的参考，方向为，特征截面草图如图6.6.10所示。

（3）选取深度类型及其深度：选取深度类型，输入深度值102.0。

（4）在操控板中单击“完成”按钮，完成拉伸2的创建。

图6.6.9 拉伸2

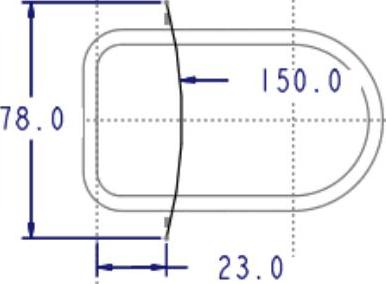

图6.6.10 截面草图

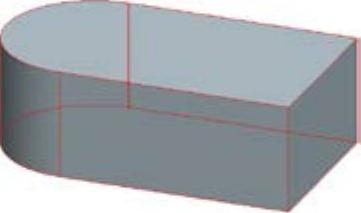

Step3.创建曲面合并1。按住Ctrl键，选取图6.6.11所示的曲面1和曲面2为合并对象。单击按钮，单击按钮，完成曲面合并1的创建。

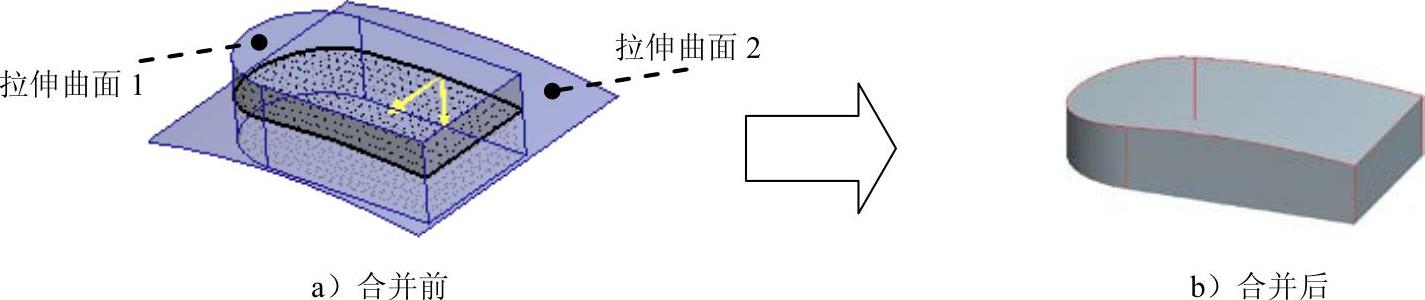

图6.6.11 合并曲面1

Step4.将封闭曲面面组变成实体特征。选取上步创建的合并面组，单击功能选项卡区域中的按钮，单击“完成”按钮，完成实体化操作。

Step5.创建图6.6.12所示圆角特征1。单击功能选项卡区域中的按钮，选取图6.6.12所示的边线为圆角放置参考，在圆角半径文本框中输入值8.0。

图6.6.12 圆角特征1

Step6.创建控件的分型曲面。

（1）创建一个偏距曲面。选取图6.6.13所示的模型表面，单击按钮。在操控板中定义偏移类型为，输入偏距值5.0并单击按钮调整偏移方向，单击“完成”按钮。

图6.6.13 创建偏距曲面

（2）将偏距曲面进行延伸。

①选取图6.6.14中的边线1作为要延伸的边。

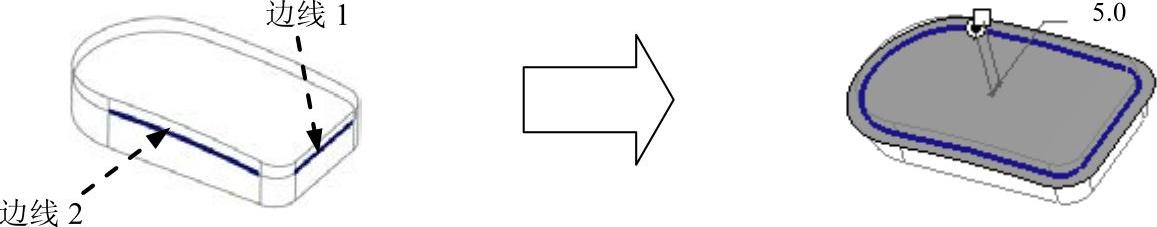

图6.6.14 将偏距曲面进行延伸

②单击功能选项卡区域中的按钮，按住Shift键，在图6.6.14中选取边线2，在“延伸距离”文本框中输入数值5.0，单击“完成”按钮。

3.创建鼠标的下盖COVER_DOWN.PRT

Stage1.建立鼠标的下盖

Step1.返回到MOUSE.ASM。

Step2.在装配体中建立下盖COVER_DOWN.PRT。

（1）单击功能选项卡区域中的“创建”按钮。

（2）此时系统弹出“元件创建”对话框，选中选项区域中的单选项，选中 选项区域中的单选项，然后在文本框中输入文件名COVER_DOWN，单击按钮。

（3）在“创建选项”对话框中，选中和单选项，然后单击按钮。

（4）在系统的提示下，选择模型树中的。

Step3.将一级主控件FIRST.PRT合并到下盖COVER_DOWN.PRT中。

（1）单击功能选项卡中的按钮，在弹出的菜单中选择命令，系统弹出“合并/继承”操控板。

（2）先在模型树中选择，然后在“合并/继承”操控板中单击按钮。

说明：在进行合并前，要注意下盖需处于激活状态。

Step4.在装配体中打开下盖COVER_DOWN.PRT。在模型树中右击，从快捷菜单中选择命令。

Stage2.创建下盖COVER_DOWN.PRT的各个特征

在零件模式下，创建下盖COVER_DOWN.PRT的各个特征，如图6.6.15所示。由于篇幅有限，这里只介绍下盖的几个主要特征，有兴趣的读者可自行添加其他特征。

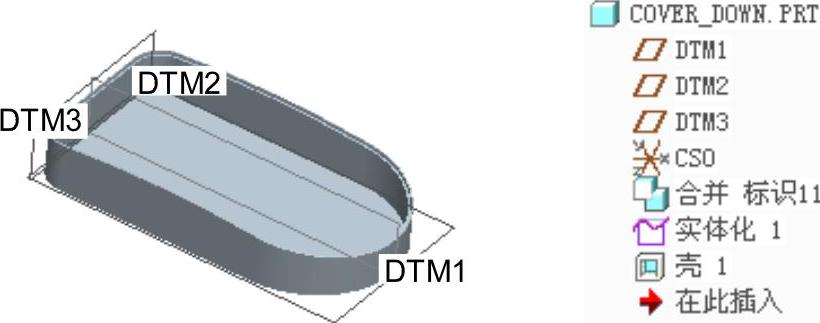

图6.6.15 模型和模型树

Step1.创建实体化特征。

（1）选取图6.6.16所示的曲面为实体化的曲面对象。

（2）单击功能选项卡区域中的按钮，并按下“移除材料”按钮 。

（3）确定要保留的实体。单击调整图形区中的箭头使其指向要去除的实体，如图6.6.16所示。

（4）单击“完成”按钮，完成实体化操作。

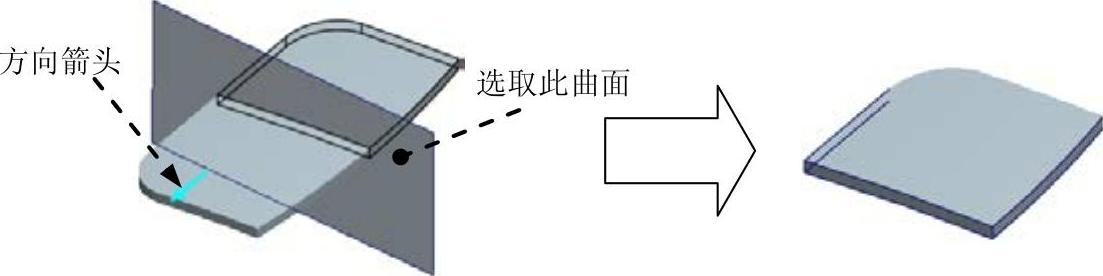

图6.6.16 创建实体化特征

Step2.创建抽壳特征。

（1）单击功能选项卡区域中的“壳”按钮。

（2）选取图6.6.17所示的模型表面为要去除的面。

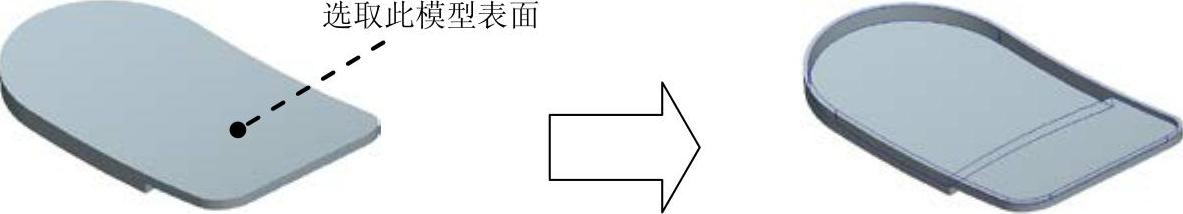

图6.6.17 创建抽壳特征

（3）抽壳的壁厚值为1.2。

4.创建二级主控件SECOND.PRT

Stage1.建立二级主控件SECOND.PRT

Step1.返回到MOUSE.ASM。

Step2.在装配体中建立二级主控件SECOND.PRT。

（1）单击功能选项卡区域中的“创建”按钮。

（2）此时系统弹出“元件创建”对话框，选中选项组中的单选项，选中选项组中的单选项，然后在文本框中输入文件名SECOND，单击按钮。

（3）在“创建选项”对话框中，选中和单选项，然后单击按钮。

（4）在的提示下，选择模型树中的。

Step3.将一级主控件FIRST.PRT合并到二级主控件SECOND.PRT。

（1）单击功能选项卡中的按钮，在弹出的菜单中选择命令，系统弹出“合并/继承”操控板。

（2）先在模型树中选择，然后在“合并/继承”操控板中单击按钮。

Step4.在装配体中打开二级主控件SECOND.PRT。在模型树中右击，从快捷菜单中选择命令。

Stage2.创建二级主控件SECOND.PRT的各个特征

在零件模式下，创建二级主控件SECOND.PRT的各个特征，如图6.6.18所示。

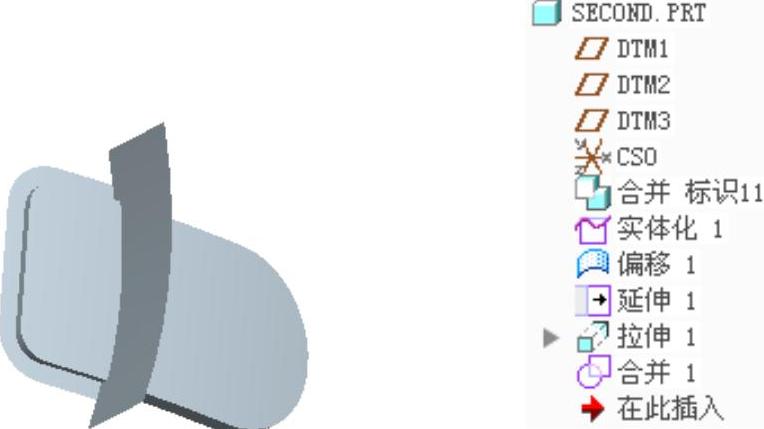

图6.6.18 模型和模型树

Step1.创建实体化特征

（1）选取图6.6.19中的曲面为实体化曲面对象。

（2）单击功能选项卡区域中的按钮，并按下“移除材料”按钮。

（3）确定要保留的实体。单击调整图形区中的箭头使其指向要去除的实体，如图6.6.19所示。

（4）单击“完成”按钮，完成实体化操作。

图6.6.19 创建实体化特征

Step2.创建控件的分型曲面。

（1）创建偏距曲面。选取图6.6.20所示的模型表面，单击按钮。在操控板中定义偏移类型为，输入偏距值2.5并单击按钮调整偏移方向，单击“完成”按钮。

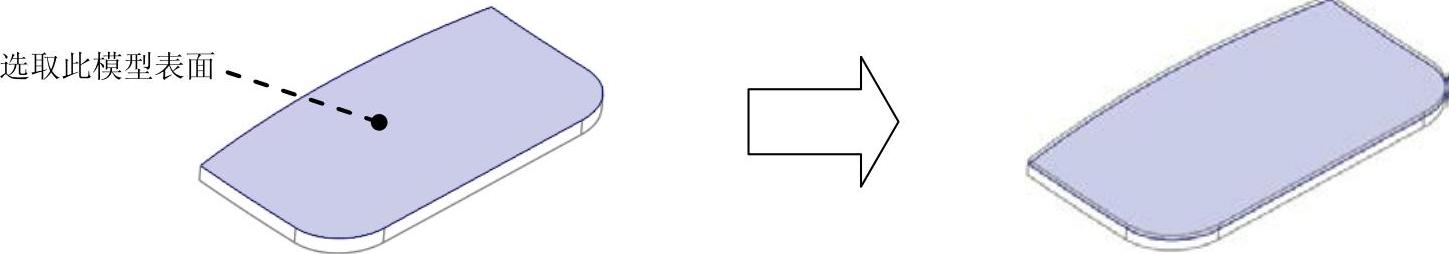

图6.6.20 创建偏距曲面

（2）将偏距曲面进行延伸。

①选取图6.6.21中所示的边线1作为要延伸的边。

图6.6.21 将偏距曲面进行延伸

②单击功能选项卡区域中的按钮，按住Shift键。在图6.6.21中选取边线2，在“延伸距离”文本框中输入数值5.0，单击“完成”按钮。

（3）创建图6.6.22所示的拉伸1。在操控板中单击“拉伸”按钮，在操控板中按下“曲面”类型按钮；设置草绘平面为DTM2基准平面，参考平面为DTM1基准平面，方向为；特征截面如图6.6.23所示；选取深度类型，深度值为41.0；单击“完成”按钮，完成拉伸1的创建。

图6.6.22 拉伸1

图6.6.23 截面草图

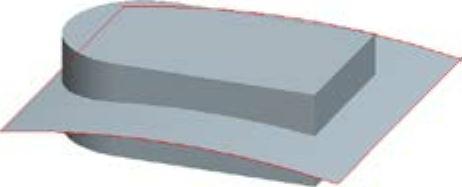

（4）将延伸的偏距曲面与拉伸曲面1进行合并。按住Ctrl键，选取图6.6.24所示的拉伸曲面1和偏距曲面。单击按钮，单击按钮，完成曲面合并1的创建。

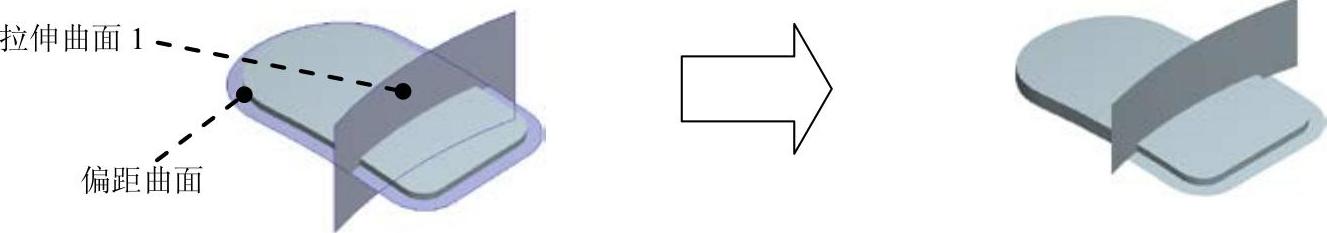

图6.6.24 合并曲面

5.创建鼠标的上盖COVER_UP.PRT

Stage1.建立鼠标的上盖COVER_UP.PRT

Step1.返回到MOUSE.ASM。

Step2.在装配体中建立下盖COVER_UP.PRT。

（1）单击功能选项卡区域中的“创建”按钮。

（2）此时系统弹出“元件创建”对话框，选中选项组中的单选项，选中选项组中的单选项，然后在文本框中输入文件名COVER_UP，单击按钮。

（3）在“创建选项”对话框中，选中和单选项，然后单击按钮。

（4）在的提示下，选择模型树中的。

Step3.将二级主控件SECOND.PRT合并到上盖COVER_UP.PRT中。

（1）单击功能选项卡中的按钮，在弹出的菜单中选择命令，系统弹出“合并/继承”操控板。

（2）先在模型树中选择，然后在“合并/继承”操控板中单击按钮。

Step4.在装配体中打开上盖COVER_UP.PRT。在模型树中选择，右击，从快捷菜单中选择命令。

Stage2.创建上盖COVER_UP.PRT的各个特征

在零件模式下，创建上盖COVER_UP.PRT的各个特征，如图6.6.25所示。

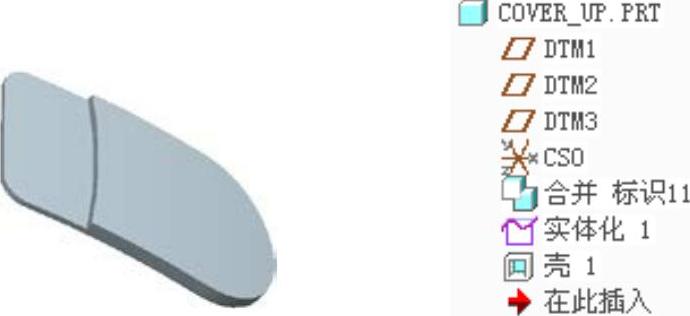

图6.6.25 模型和模型树

Step1.创建实体化特征。

（1）选取图6.6.26中的曲面为实体化曲面对象。

（2）单击功能选项卡区域中的按钮，并按下“移除材料”按钮。

（3）确定要保留的实体。单击调整图形区中的箭头使其指向要去除的实体，如图6.6.26所示。

（4）单击“完成”按钮，完成实体化操作。

图6.6.26 创建实体化特征

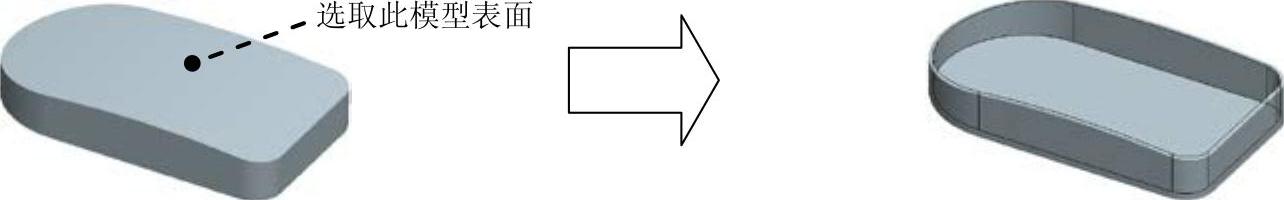

Step2.创建抽壳特征。

（1）单击功能选项卡区域中的“壳”按钮

（2）选取图6.6.27所示的模型表面为要去除的面。

（3）抽壳的壁厚值为1.2。

图6.6.27 创建抽壳特征

6.创建三级主控件THIRD.PRT

Stage1.建立三级主控件THIRD.PRT

Step1.返回到MOUSE.ASM。

Step2.在装配体中建立三级主控件THIRD.PRT。

（1）单击功能选项卡区域中的“创建”按钮。

（2）此时系统弹出“元件创建”对话框，选中选项组中的单选项，选中选项组中的单选项，然后在文本框中输入文件名THIRD，单击按钮。

（3）在“创建选项”对话框中，选中和单选项，然后单击按钮。

（4）在的提示下，选择模型树中的。

Step3.将二级主控件SECOND.PRT合并到三级主控件THIRD.PRT。

（1）单击功能选项卡中的按钮，在弹出的菜单中选择命令，系统弹出“合并/继承”操控板。

（2）先在模型树中选择，然后在“合并/继承”操控板中单击按钮。

Step4.在装配体中打开三级主控件THIRD.PRT。在模型树中选择，右击，从快捷菜单中选择命令。

Stage2.创建三级主控件THIRD.PRT的各个特征

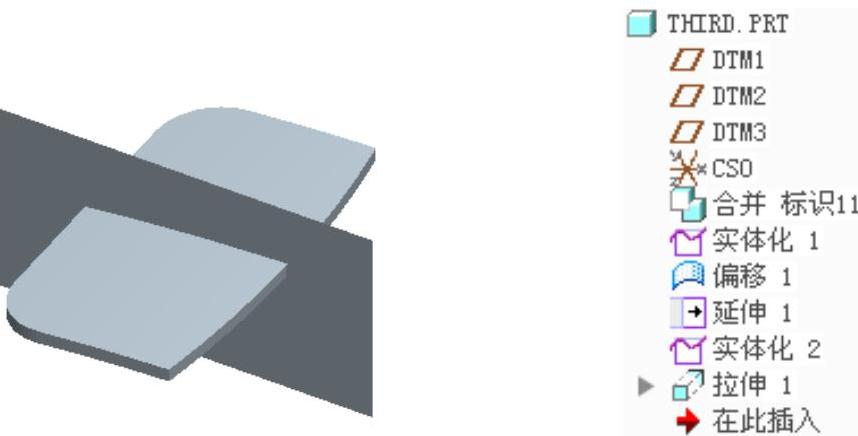

在零件模式下，创建三级主控件THIRD.PRT的各个特征，如图6.6.28所示。

图6.6.28 模型和模型树

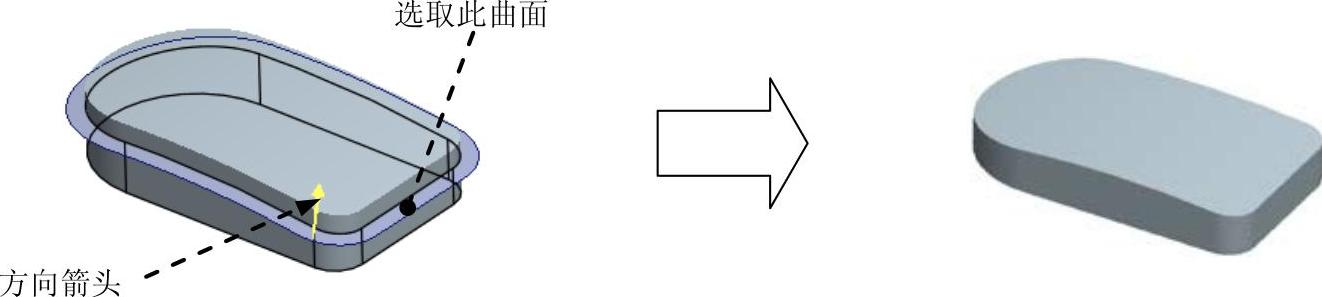

Step1.创建实体化特征。

（1）选取图6.6.29中的曲面为实体化曲面对象。

（2）单击功能选项卡区域中的按钮，并按下“移除材料”按钮。

（3）确定要保留的实体。单击调整图形区中的箭头使其指向要去除的实体，如图6.6.29所示。

（4）单击“完成”按钮，完成实体化操作。

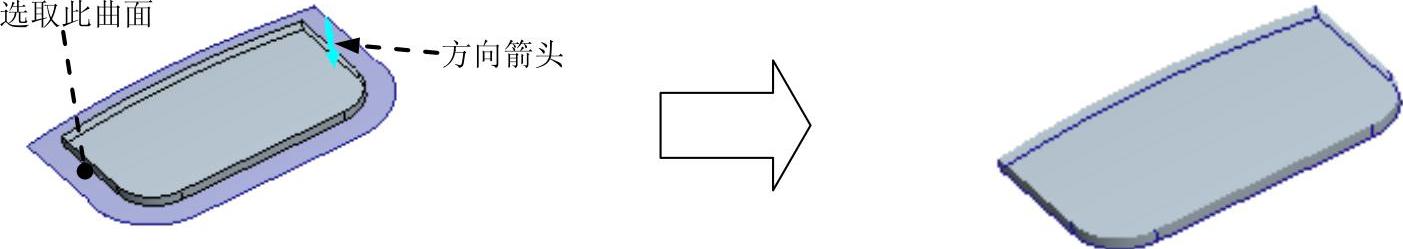

图6.6.29 创建实体化特征

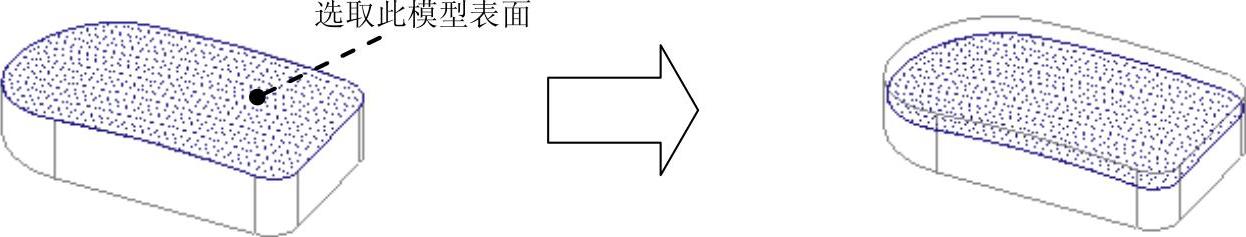

Step2.创建偏距曲面。选取图6.6.30所示的模型表面，单击按钮。在操控板中的偏移类型栏中选取，在操控板中输入偏距值0.7，并单击按钮调整偏移方向，然后单击“完成”按钮。

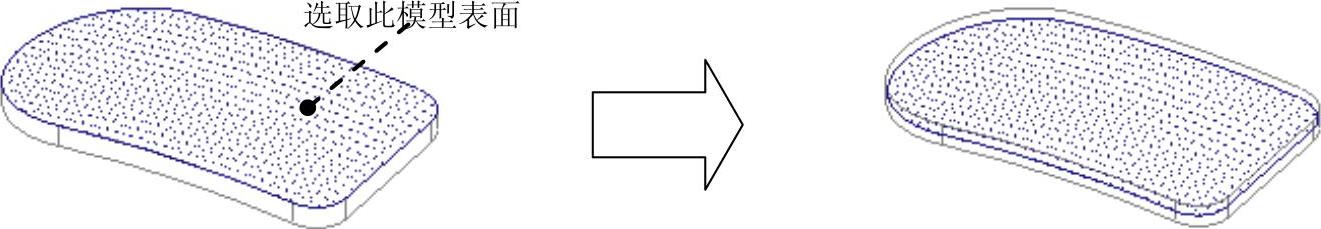

图6.6.30 创建偏距曲面

说明：图6.6.30所示的视图与图6.6.29正好是反向。

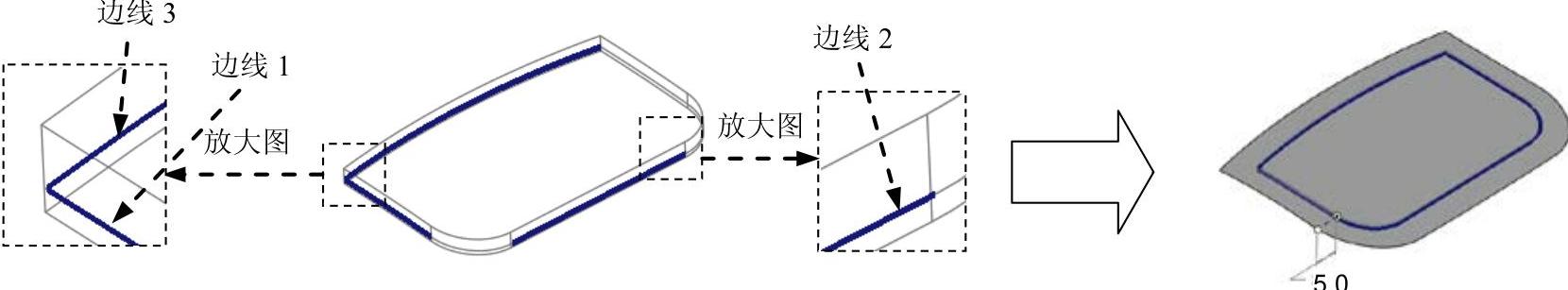

Step3.将偏距曲面进行延伸。选取图6.6.31中的边线1作为要延伸的边，单击功能选项卡区域中的按钮，按住Shift键。在图6.6.31中选取边线2和边线3， 在操控板的延伸距离文本框中输入数值5.0，单击“完成”按钮。

图6.6.31 创建曲面延伸

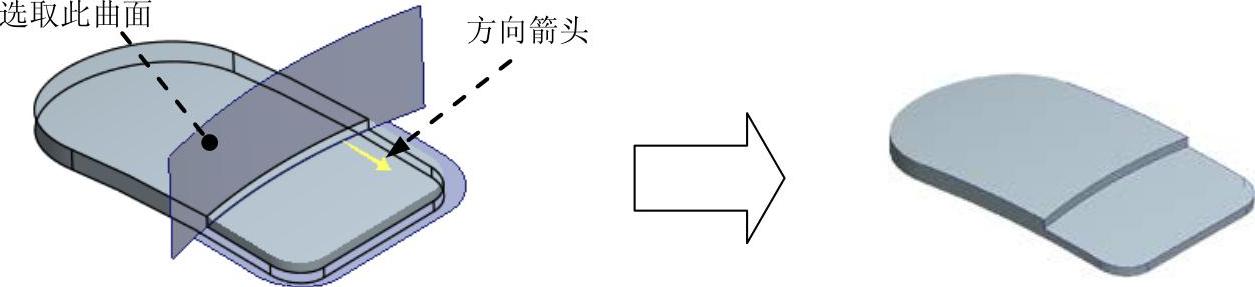

Step4.创建实体化特征。选取图6.6.32中的曲面，单击功能选项卡区域中的按钮，并按下“移除材料”按钮，调整方向箭头如图6.6.32所示。单击“完成”按钮，完成实体化操作。

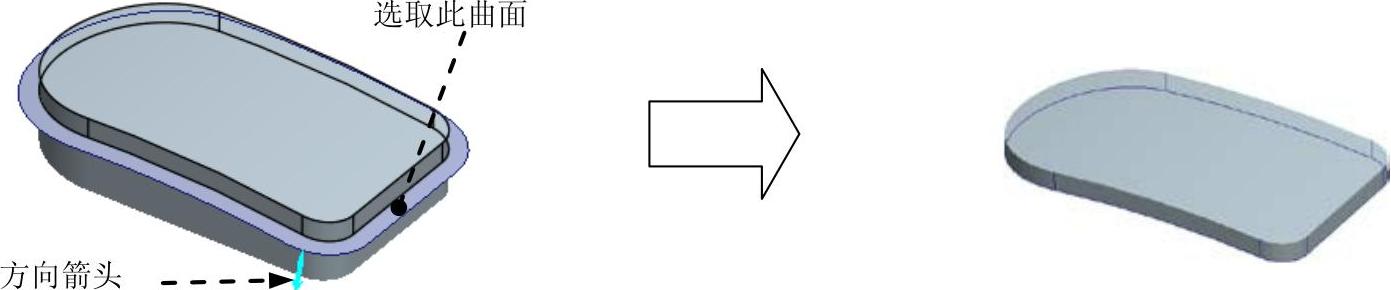

图6.6.32 创建实体化特征

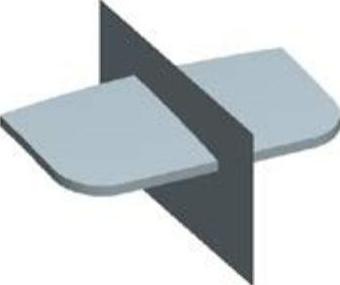

Step5.创建图6.6.33所示的拉伸曲面1作为控件的分型曲面。

（1）在操控板中单击“拉伸”按钮，在操控板中按下“曲面”类型按钮。

（2）右击，从菜单中选择命令，以草绘平面为DTM2基准平面，DTM1基准平面为草绘平面的参考，方向为，特征截面如图6.6.34所示。

（3）选取深度类型及其深度：选取深度类型为，输入深度值27.0。

（4）在操控板中单击“完成”按钮，完成拉伸曲面1的创建。

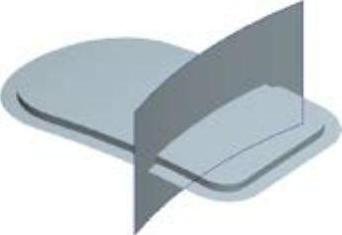

图6.6.33 拉伸曲面1

图6.6.34 截面图形

7.创建鼠标的右键KEY_RIGHT.PRT

Stage1.建立右键KEY_RIGHT.PRT

Step1.返回到MOUSE.ASM。

Step2.在装配体中建立右键KEY_RIGHT.PRT。

（1）单击功能选项卡区域中的“创建”按钮。

（2）此时系统弹出“元件创建”对话框，选中选项组中的单选项，选中选项组中的单选项，然后在文本框中输入文件名KEY_RIGHT，单击按钮。

（3）在“创建选项”对话框中，选中和单选项，然后单击按钮。

（4）在系统的提示下，选择模型树中的。

Step3.将三级主控件THIRD.PRT合并到右键KEY_RIGHT.PRT中。

（1）单击功能选项卡中的按钮，在弹出的菜单中选择命令，系统弹出“合并/继承”操控板。

（2）先在模型树中选择，然后在“合并/继承”操控板中单击按钮。

Step4.在装配体中打开右键KEY_RIGHT.PRT。在模型树中选择，右击，从快捷菜单中选择命令。

Stage2.创建上右键KEY_RIGHT.PRT的各个特征

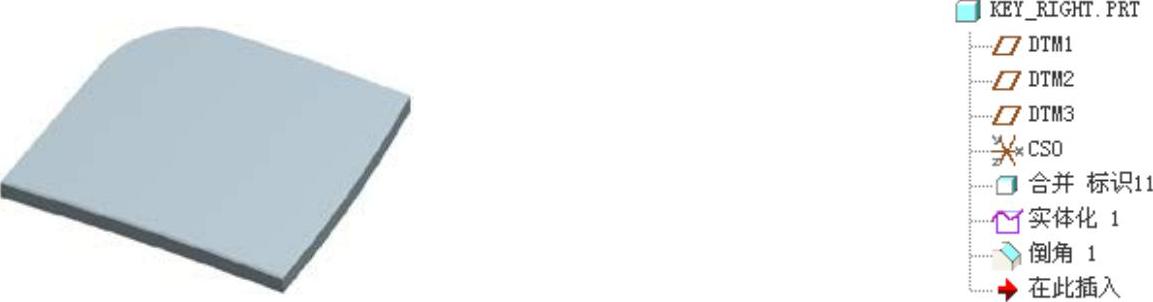

在零件模式下，创建上右键KEY_RIGHT.PRT的各个特征，如图6.6.35所示。

图6.6.35 模型和模型树

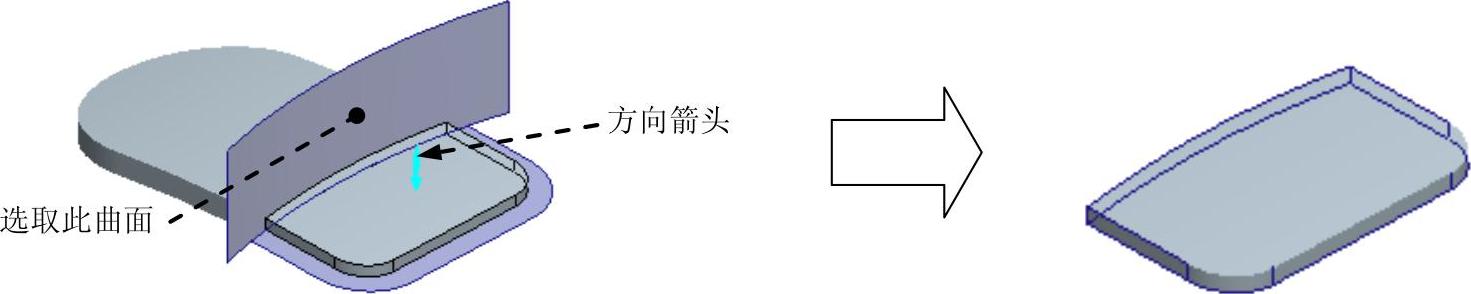

Step1.创建实体化特征。

（1）选取图6.6.36中的曲面为实体化曲面对象。

（2）单击功能选项卡区域中的按钮，并按下“移除材料”按钮。方向箭头如图6.6.36所示。

（3）单击“完成”按钮，完成实体化操作。

图6.6.36 创建实体化特征

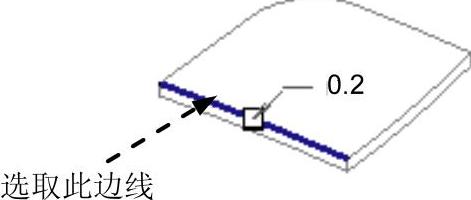

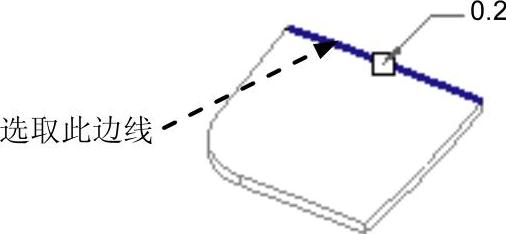

图6.6.37 创建倒角特征

Step2.创建图6.6.37所示的倒角特征。单击功能选项卡区域中的按钮，选取图6.6.37所示的边线为倒角的边线，在操控板中的倒角尺寸文本框中输入数值0.2。

8.创建鼠标的左键KEY_LEFT.PRT

Stage1.建立左键KEY_LEFT.PRT

Step1.返回到MOUSE.ASM。

Step2.在装配体中建立左键KEY_LEFT.PRT。

（1）单击功能选项卡区域中的“创建”按钮。

（2）此时系统弹出“元件创建”对话框，选中选项组中的单选项，选中选项组中的单选项，然后在文本框中输入文件名KEY_LEFT，单击按钮。

（3）在“创建选项”对话框中，选中和单选项，然后单击按钮。

（4）在的提示下，选择模型树中的。

Step3.将三级主控件THIRD.PRT合并到左键KEY_LEFT.PRT中。

（1）单击功能选项卡中的按钮，在弹出的菜单中选择命令，系统弹出“合并/继承”操控板。

（2）先在模型树中选择，然后在“合并/继承”操控板中单击按钮。

Step4.在装配体中打开左键KEY_LEFT.PRT。在模型树中选择，右击，从快捷菜单中选择命令。

Stage2.创建左键KEY_LEFT.PRT的各个特征

在零件模式下，创建左键KEY_LEFT.PRT的各个特征，如图6.6.38所示。

图6.6.38 模型和模型树

Step1.创建实体化特征。

（1）选取图6.6.39中的曲面为实体化曲面对象。

（2）单击功能选项卡区域中的按钮，按下“去除材料”按钮，方向箭头如图6.6.39所示。

（3）单击“完成”按钮，完成实体化操作。

图6.6.39 创建实体化特征

Step2.创建图6.6.40所示的倒角特征。单击功能选项卡区域中的按钮，选取图6.6.40所示的边线为倒角的边线，在该操控板中的倒角尺寸文本框中输入数值0.2。

图6.6.40 创建倒角特征
