9.5.7 测量
利用“测量”命令可创建一个图形，对于一组运动分析结果显示多条测量曲线，或者也可以观察某一测量如何随不同的运行结果而改变。测量有助于理解和分析运行机构装置产生的结果，并可提供改进机构设计的信息。

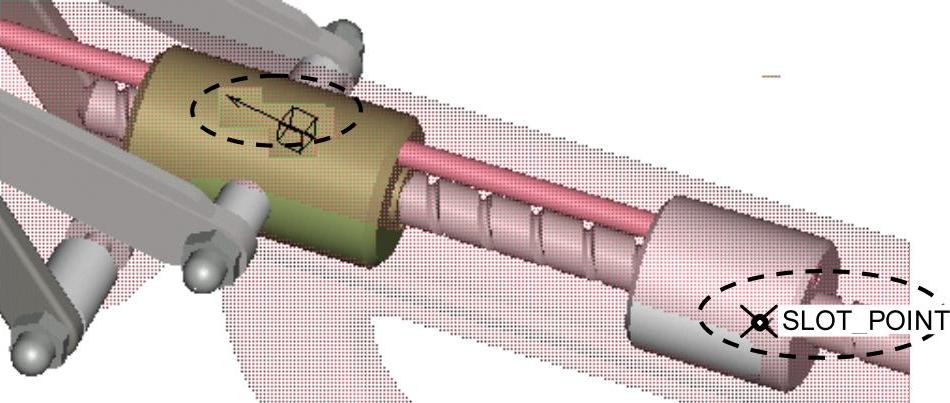

下面以图9.5.95所示的实例说明测量操作的一般过程。
图9.5.95 测量操作
准备工作：必须提前为机构装置运行一个运动分析，然后才能绘制测量结果，为此需先单击
功能选项卡
区域中的“机构分析”按钮
，运行运动分析AnalysisDefinition1。
Step1.单击
功能选项卡
区域中的“测量”按钮
，

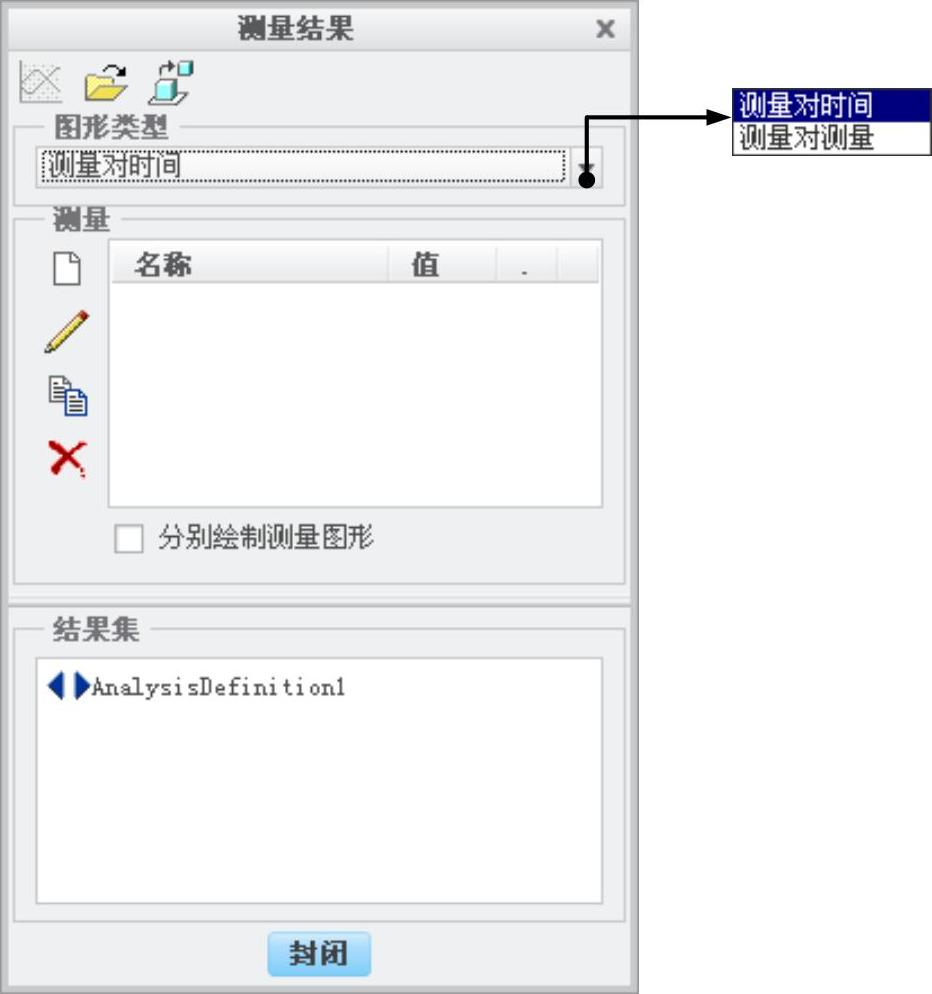

Step2.系统弹出图9.5.96所示的“测量结果”对话框，在该对话框中进行下面的操作。
图9.5.96所示
下拉列表中各选项的说明如下：
●
——反映某个测量（位置、速度等）对时间的关系。
●
——反映某个测量（位置、速度等）对另一个测量（位置、速度等）的关系。如果选择此项，需要选择一个测量为X轴，另一个（或几个）测量为Y轴。
图9.5.96 “测量结果”对话框
（1）选择测量的图形类型。在
下拉列表中选择
选项。
（2）新建一个测量。单击
按钮，系统弹出图9.5.97所示的“测量定义”对话框，在该对话框中进行下列操作：
图9.5.97 “测量定义”对话框
①输入测量名称，或采用默认名。(https://www.daowen.com)
②选择测量类型。在
下拉列表中选择
。
③选取测量点（或运动轴）。在图9.5.95所示的模型中，查询选取零件反向块（REVERSE_BLOCK）上的点SLOT_POINT。
④选取测量参考坐标系。本例采用默认的坐标系WCS（注：如果选取一个连接轴作为测量目标，就无需参考坐标系）。
⑤选取测量的矢量方向。在
下拉列表中选择
，此时在模型上可观察到一个很大的粉红色箭头指向坐标系的Y轴。
⑥选取评估方法。在
下拉列表中选择
。
⑦单击“测量定义”对话框中的
按钮，系统立即将measure1添加到“测量结果”对话框的列表中（图9.5.98）。
（3）进行动态测量。
①选取测量名。在图9.5.98所示的“测量结果”对话框的列表中，选取measure1。
②选取运动结果名。在“测量结果”对话框的“结果集”中，选取运动分析AnalysisDefinition1。
③绘制测量图形。在“测量结果”对话框的顶部单击
按钮，系统便开始测量，并绘制测量的结果图（如图9.5.99所示，该图反映在运动AnalysisDefinition1中，点SLOT_POINT的位置与时间的关系），此图形可打印或保存。
Step3.单击对话框中的
按钮。
图9.5.98 “测量结果”对话框

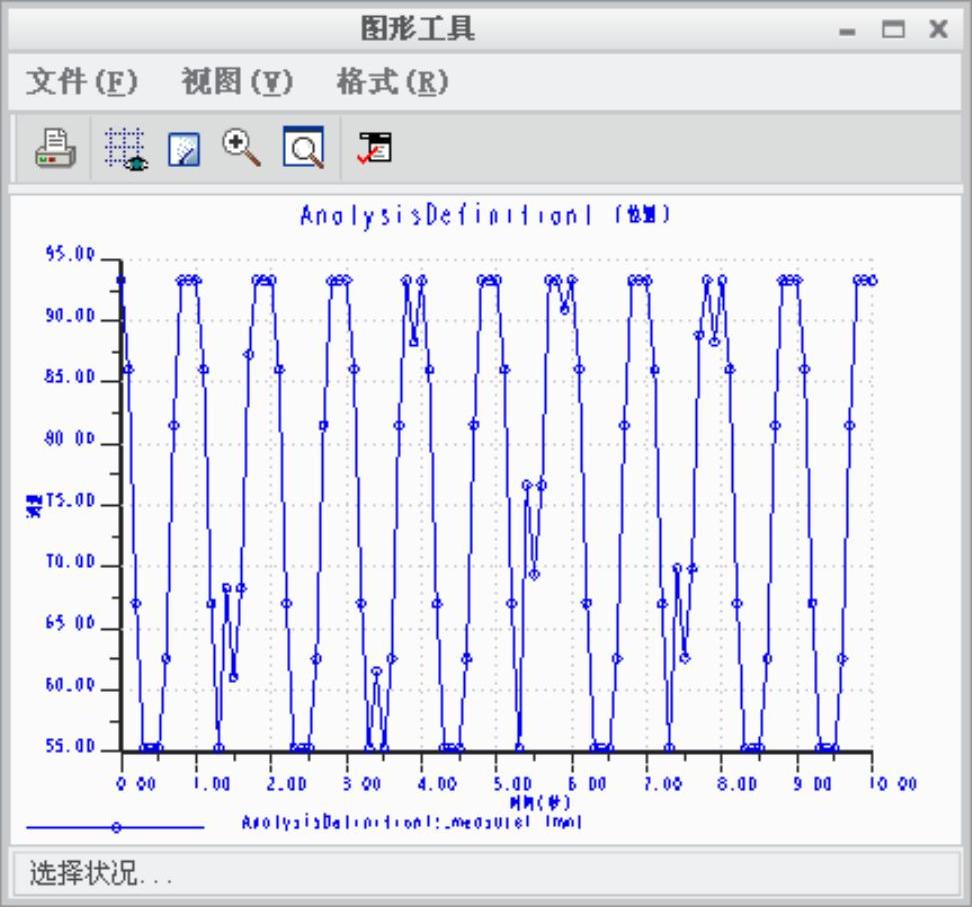

图9.5.99 测量的结果图
