7.2.6 系统图形库
与Creo软件配套的，有一张系统图形库（Graphic Library）光盘，包含各种材质、灯光和房间的设置，将此图形库光盘安装后，系统会创建一个名为graphiclib的文件夹，该文件夹的结构如图7.2.13所示。

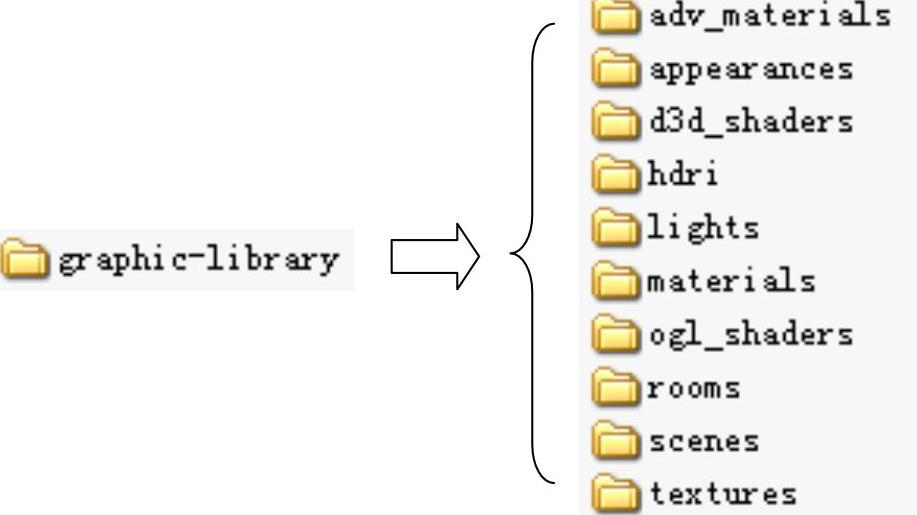

图7.2.13 系统图形库的目录结构
文件夹adv_materials中的材质为高级材质，这些材质只有经过Photolux渲染器渲染后才能显示其材质特点，在产品设计中使用adv_materials中的材质，渲染后的效果图看起来跟真实的物体一样。
调用系统图形库中的高级材质的一般过程：
Step1.将工作目录设置至D：\creo2.2\work\ch07\ch07.02\ch07.02.06，然后打开文件plate.prt。
Step2.单击
功能选项卡
区域中的“外观库”按钮
，系统弹出“外观库”界面，在界面中单击
按钮，系统弹出“外观管理器”对话框。
Step3.在“外观管理器”对话框中选择下拉菜单
命令。
Step4.按照路径C：\Program Files\PTC\Creo 2.0\Common Files\F000\graphic-library\appe-arances，打开材质外观文件appearance.dmt。
Step5.此时，leather.dmt文件中所有材质的外观显示在“我的外观”调色板中。但默认情况下，“我的外观”调色板中的外观球不显示其某些材质特性（如凹凸、透明等）。当将其分配给模型并进行渲染后，可在渲染后的模型上观察到材质的特性。
说明：要使外观 库 中的外观球显示其材质特性（参见随书光盘文件D：\creo2.2\work\ch07\ch07.02\display_adv_mat.doc），需进行以下操作：
（1）单击
功能选项卡
区域中的“渲染设置”按钮
。
（2）在“渲染设置”对话框的
列表框中选择
渲染器，系统弹出“渲染设量”对话框如图7.2.14所示。
（3）在“外观管理器”对话框的
下拉菜单中，依次选中
单选项、
复选项，然后在
下拉菜单中选中
复选框。
Step6.从“我的外观”调色板中选取一种材质指定给模型。

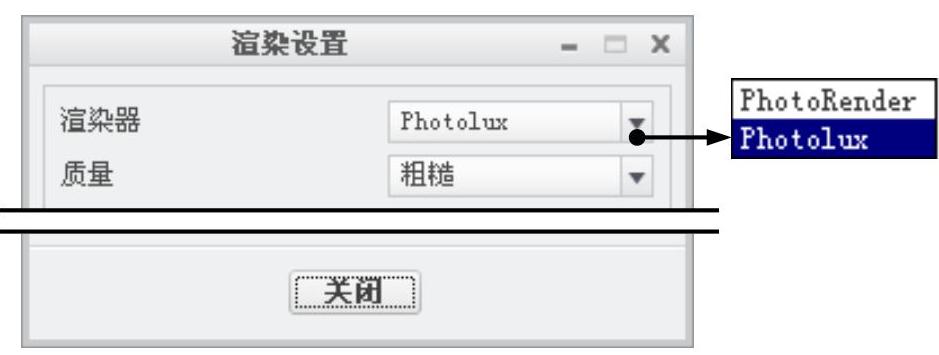

图7.2.14 “渲染设置”对话框
