4.4.3  重定义扫描混合特征的轨迹和截面

4.4.3 重定义扫描混合特征的轨迹和截面

下面举例说明如何重新定义扫描混合特征的轨迹和截面。

Step1.设置工作目录和打开文件。将工作目录设置至D：\creo2.2\work\ch04\ch04.04，然后打开文件sweepblend_redefine.prt。

Step2.在模型树中选择，右击，从系统弹出的快捷菜单中选择命令。系统弹出图4.4.17所示的“扫描混合”操控板。

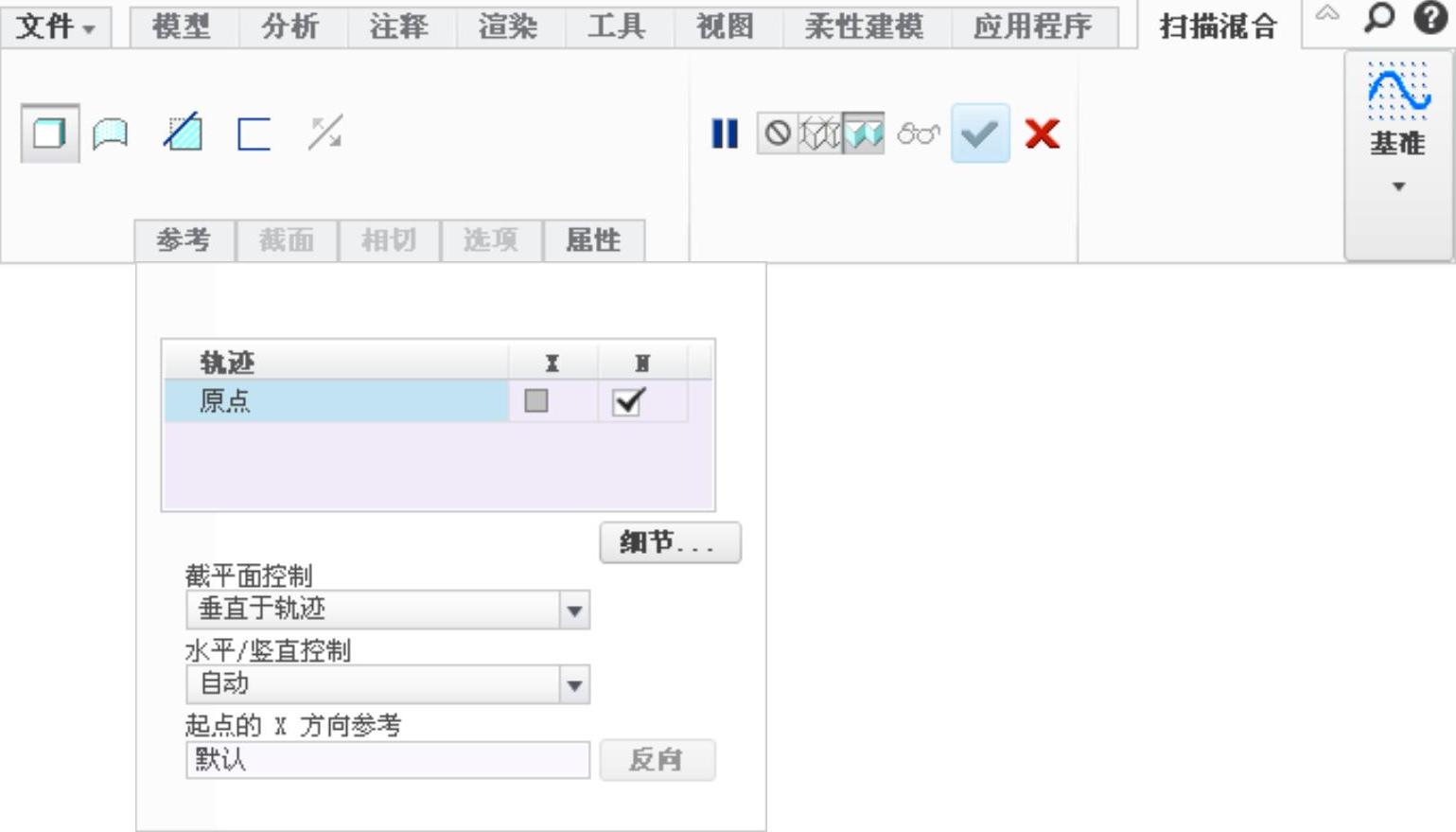

图4.4.17 “扫描混合”操控板

Step3.重定义轨迹。

（1）在“扫描混合”操控板中单击选项卡，在系统弹出的“参考”界面中单击按钮，系统弹出图4.4.18所示的“链”对话框。

（2）在“链”对话框中单击选项卡，在文本框中单击字符，在系统的提示下，选取图4.4.19所示的曲线部分为要排除的链。

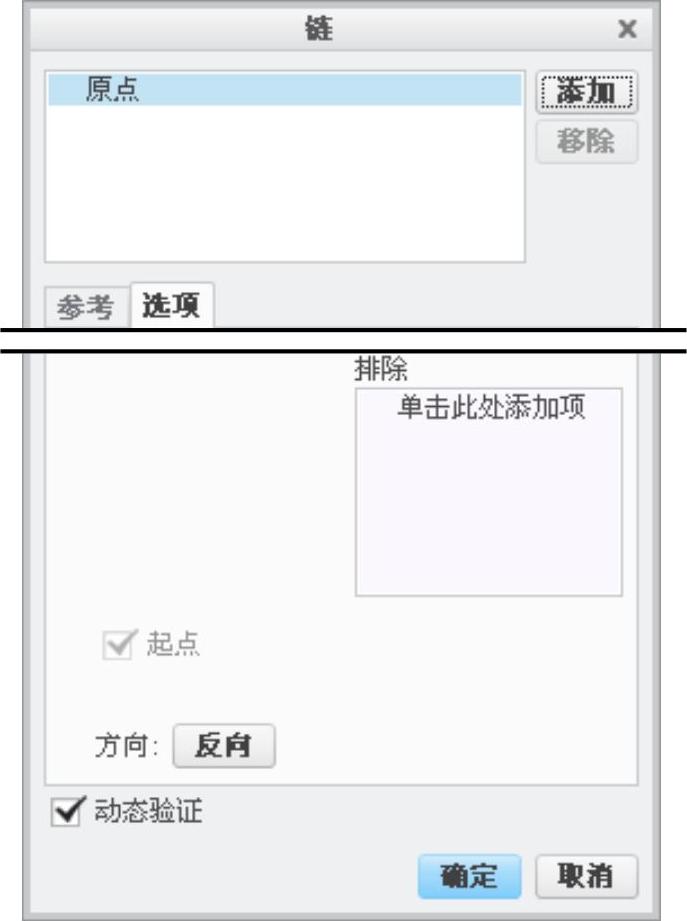

图4.4.18 “链”对话框

(https://www.daowen.com)

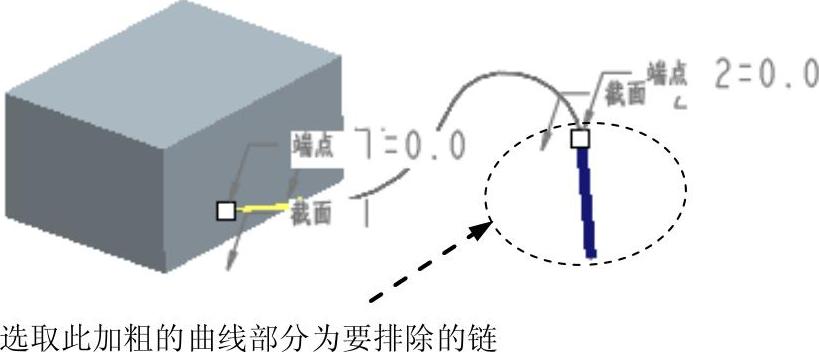

图4.4.19 选取要排除的链

（3）在“链”对话框中单击按钮。

Step4.重定义第二个截面。

（1）在“扫描混合”操控板中单击选项卡，在“截面”界面中单击“截面”列表中的。

（2）“截面2”的角度值为90.0。

（3）重定义截面形状。在“截面”界面中单击按钮进入草绘环境，将图4.4.20a所示的截面四边形改成图4.4.20b所示的梯形，单击“确定”按钮。

Step5.在“扫描混合”操控板中单击按钮，预览所创建的扫描混合特征。单击按钮，完成扫描混合特征的创建。

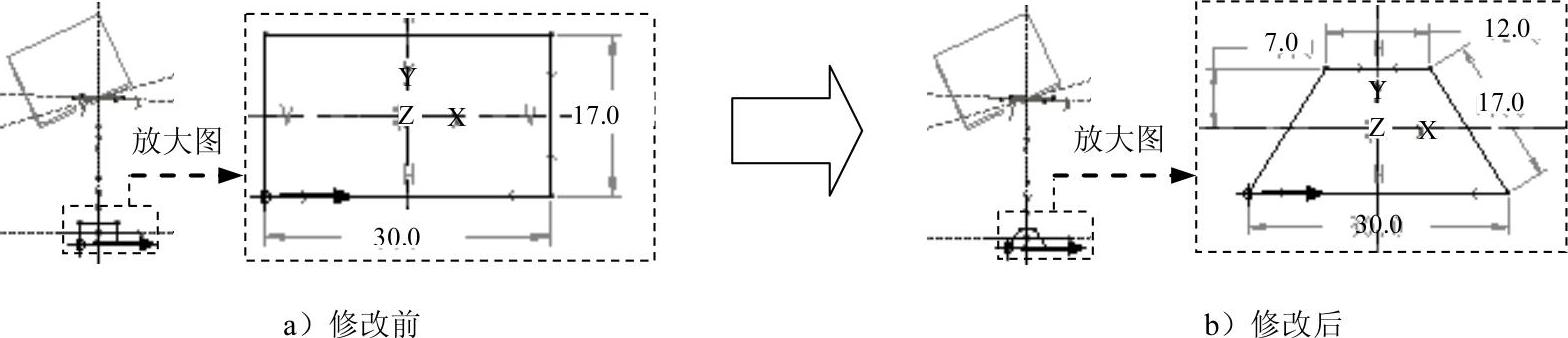

图4.4.20 截面草图
