13.2.3  结构分析结果后处理

13.2.3 结构分析结果后处理

在Creo中进行后处理操作主要是在Creo Simulate结果窗口中进行的，下面继续使用上一节的求解模型为例介绍后处理的相关操作。

Step1.进入Creo Simulate结果窗口。单击功能选项卡区域中的“结果”按钮，系统进入到“Creo Simulate结果”窗口。

Step2.查看应力结果图解。在“Creo Simulate结果”窗口中选择下拉菜单命令，在弹出的对话框中选择结果集文件，单击按钮，系统弹出图13.2.24所示的“结果窗口定义”对话框（一），在对话框的下拉列表中选择选项；单击选项卡，在应力下拉列表中选择选项，在下拉列表中选择选项；单击对话框中的按钮，系统显示其应力结果图解，如图13.2.25所示。

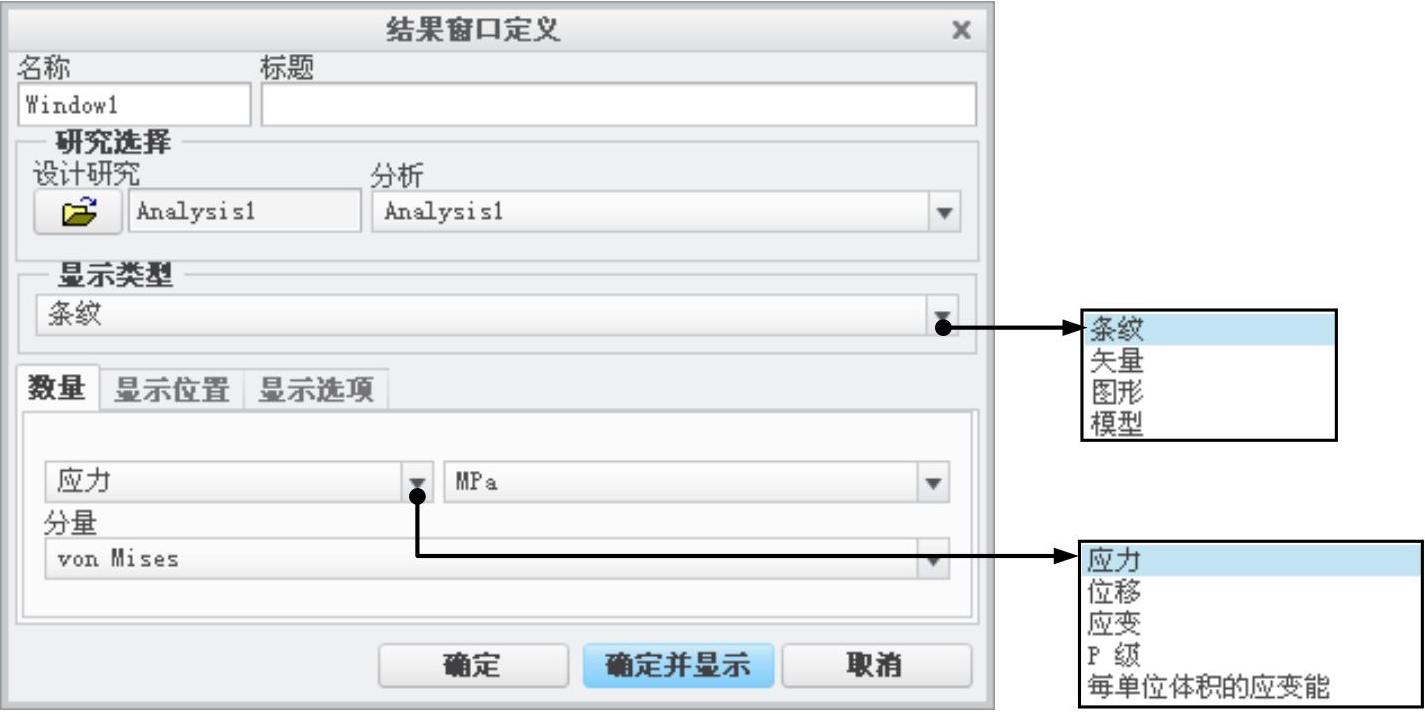

图13.2.24 “结果窗口定义”对话框（一）

说明：在“Creo Simulate结果”窗口中选择下拉菜单命令，系统弹出图13.2.24所示的“结果窗口定义”对话框，可以对结果窗口各项选项进行再设置。

图13.2.24所示的“结果窗口定义”对话框（一）中部分选项的说明如下：

●下拉列表：用于设置结果图解的显示类型：

☑：这是显示模型结果的一种图解表示法（图13.2.26）。它将显示系统的测量或分析计算结果，然后将结果以不同的颜色对应到它应该在的位置区域中，使用这种显示类型也可以用来创建等高线图。

☑：以矢量的方式来显示系统的测量或分析计算结果（图13.2.26）。但这种显示类型无法用于FEA模式。

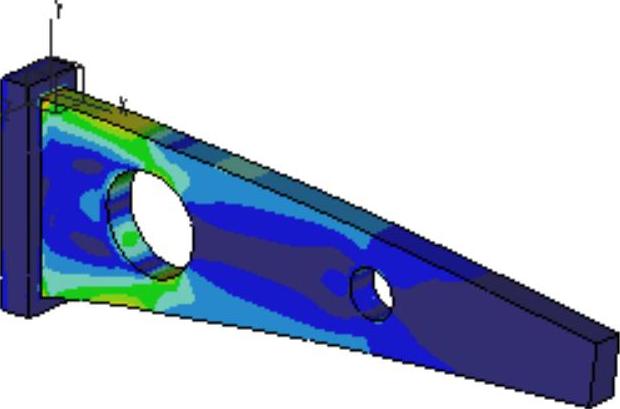

图13.2.25 应力结果图解

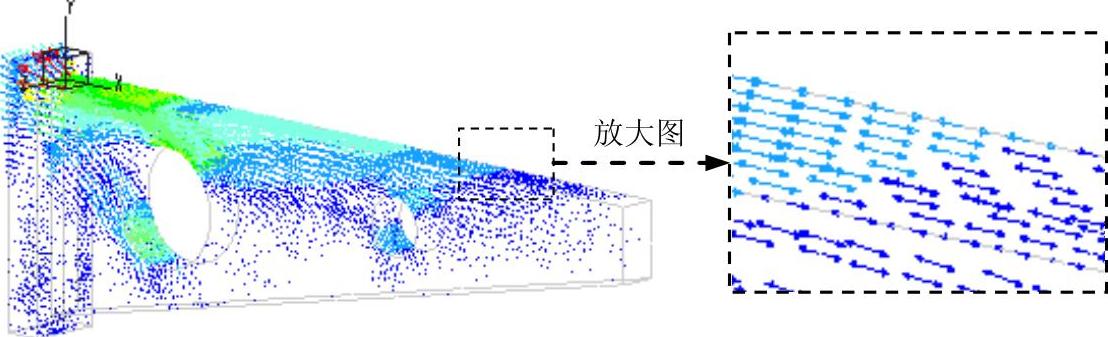

图13.2.26 矢量结果

☑：显示模型行为的图表（图13.2.27）。图表将显示数量和如P循环通过（P-loop Pass），曲线或边缘，时间或频率等位置间的关系。

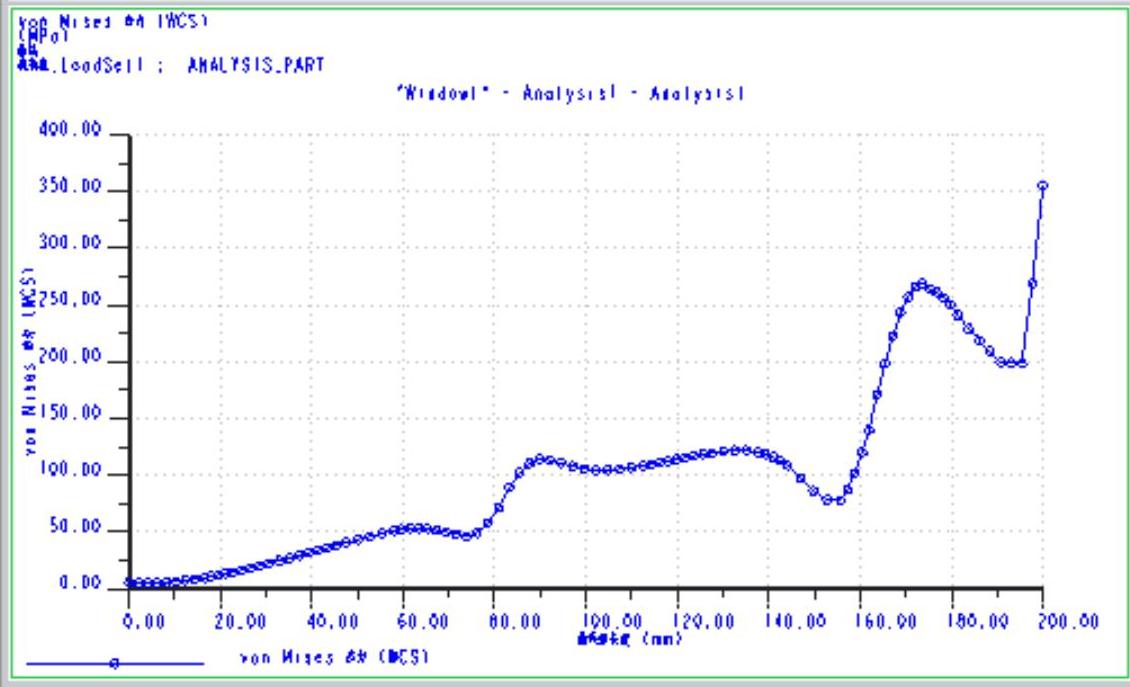

图13.2.27 图形结果

☑：显示模型在它原始或被扭曲状态的几何（图13.2.28）。如果想要以简单的动画来显示模型时如何被扭曲的，或想要显示模型优化的形状，那么模态表示法事最有用的。但这种显示类型无法用于热力模块。

图13.2.28 模型结果

图13.2.29所示的“结果窗口定义”对话框（二）中部分选项的说明如下：

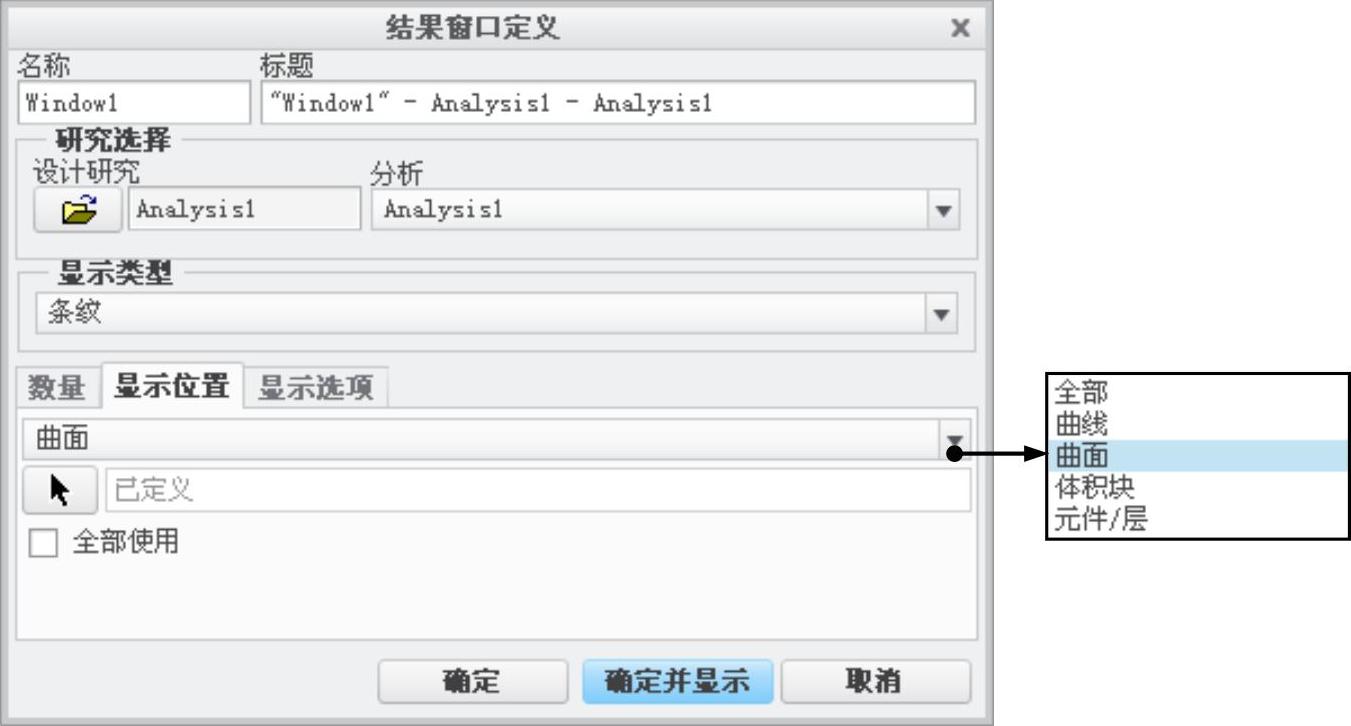

图13.2.29 “结果窗口定义”对话框（二）

●选项卡：用于设置结果图解的显示位置：

☑：在全部模型上显示结果图解。

☑：在选定的曲线上显示结果图解。

☑：在选定曲面上显示结果图解（图13.2.30）。

☑：在选定体积块上显示结果图解。

☑：在选定元件或层上显示结果图解。

图13.2.31所示的“结果窗口定义”对话框（三）中部分选项的说明如下：

●选项卡：用于设置结果图解的显示选项：

☑：选中该选项，图解结果色调以连续方式显示（图13.2.32）。

☑：设置结果图解图例显示等级（图13.2.33）。

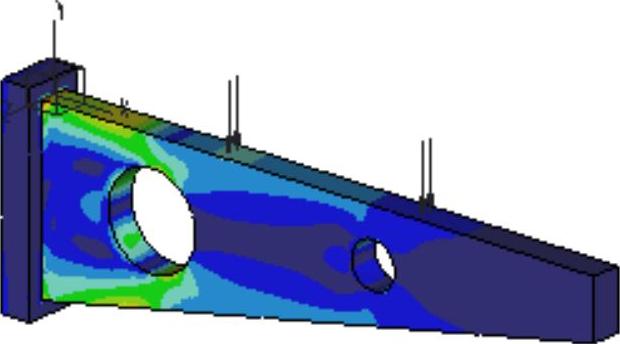

图13.2.30 Creo Simulate结果

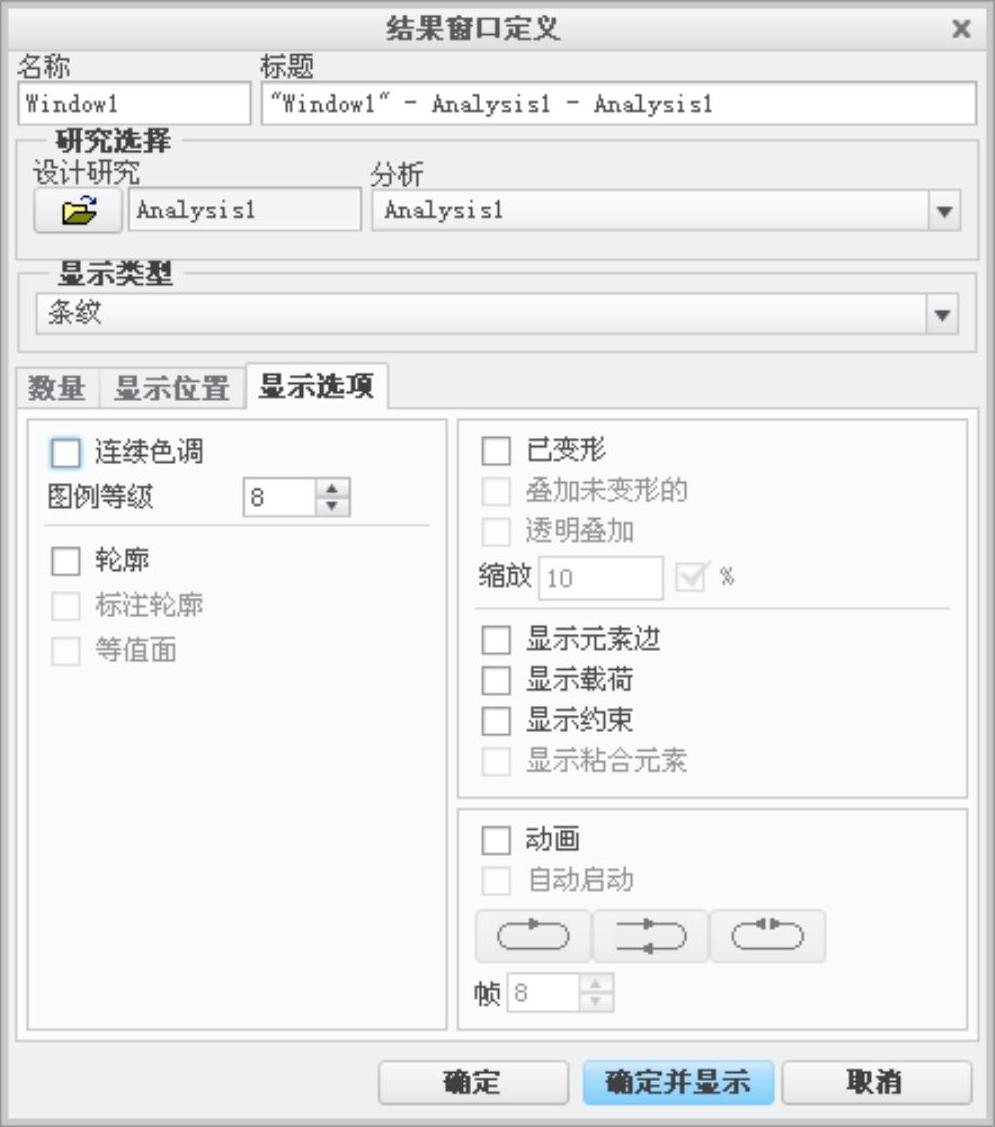

图13.2.31 “结果窗口定义”对话框（三）

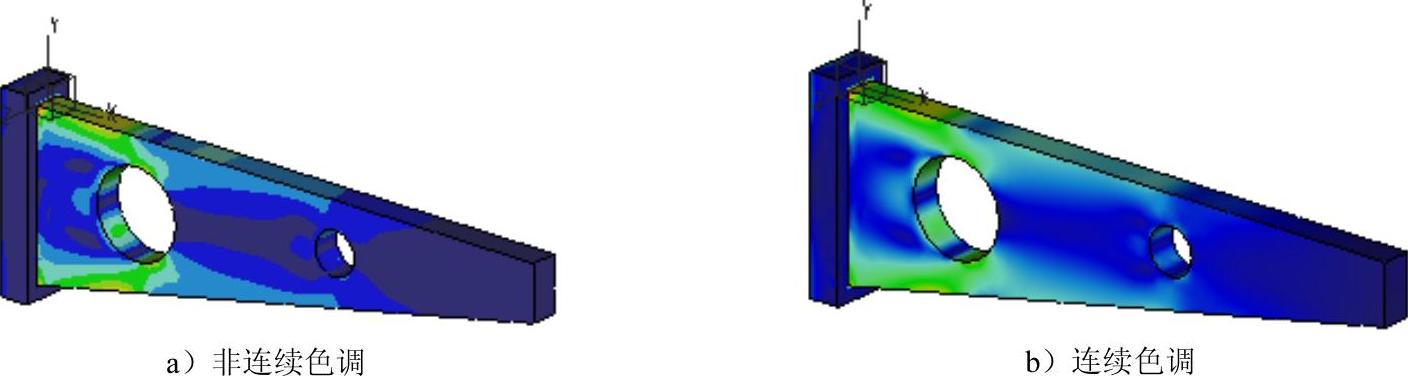

图13.2.32 连续色调

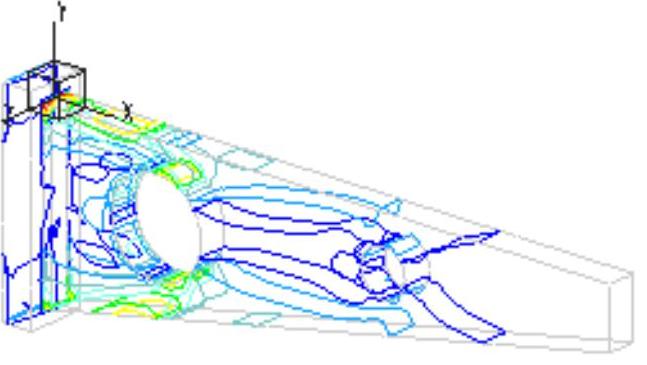

☑：选中该选项，系统显示轮廓图解（图13.2.34）。

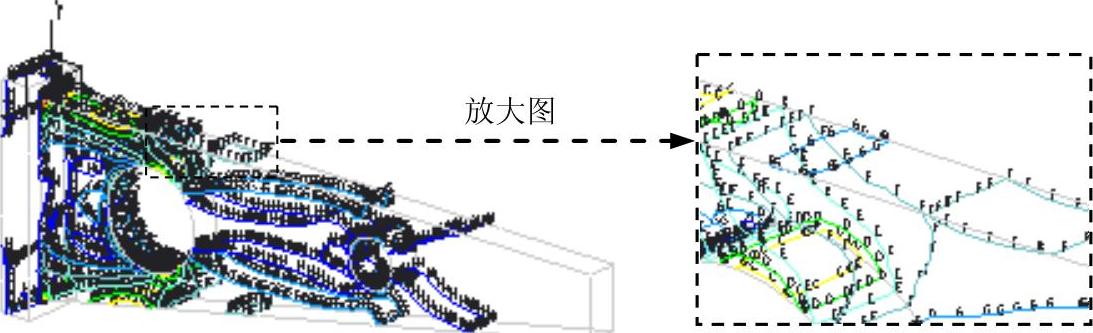

☑：选中该选项，系统显示标注轮廓结果图解（图13.2.35）。

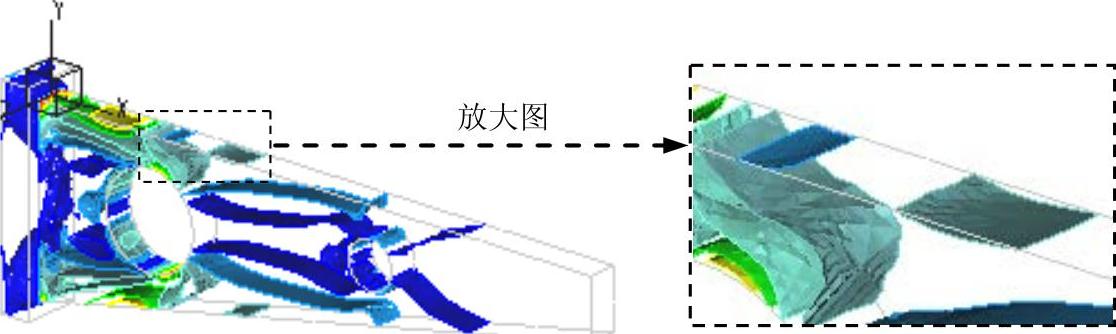

☑：选中该选项，系统显示等值面结果图解（图13.2.36）。

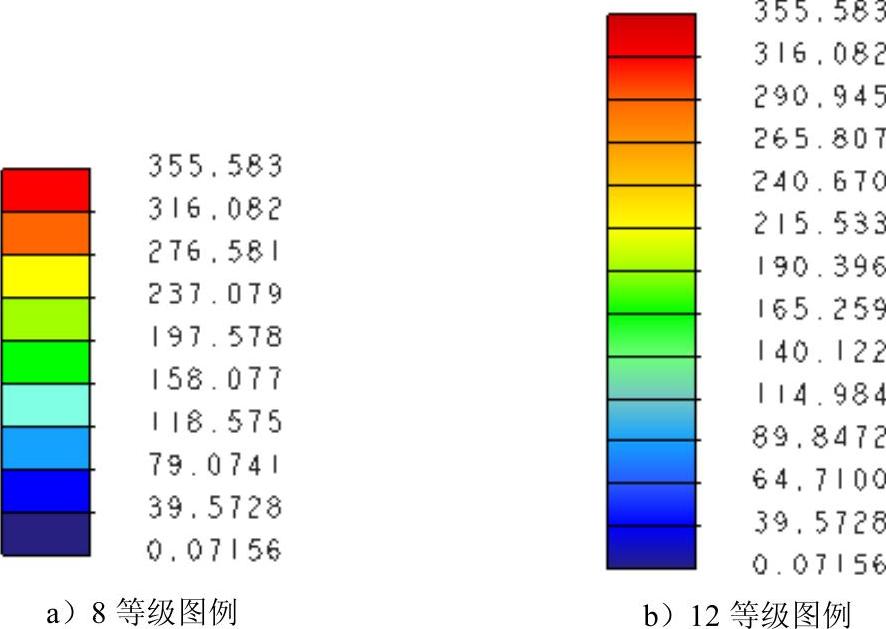

图13.2.33 图例等级

图13.2.34 轮廓显示

图13.2.35 标注轮廓显示

图13.2.36 等值面显示

☑：选中该选项，系统显示结构变形后的结果图解（图13.2.37）。

☑：选中该选项，系统将变形前后的模型进行叠加显示（图13.2.38）。

图13.2.37 变形结果显示

图13.2.38 叠加未变形结果

☑：选中该选项，系统将变形前后的结果进行叠加显示，且变形前的显示样式为透明（图13.2.39）。

☑：用于设置透明度值。

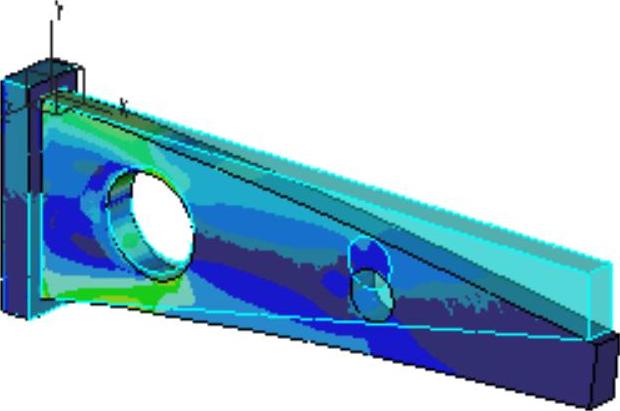

图13.2.39 透明叠加显示

☑：选中该选项，系统显示单元网格边线（图13.2.40）。

☑：选中该选项，系统显示载荷条件（图13.2.41）。

☑：选中该选项，系统显示约束条件。

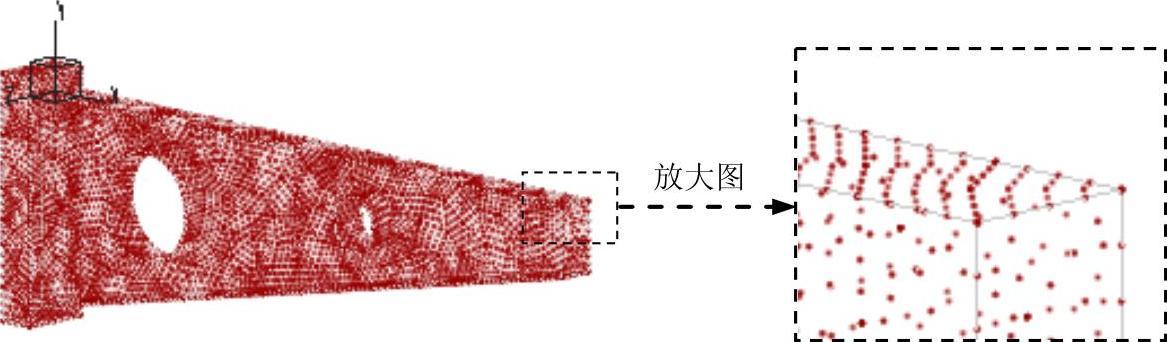

图13.2.40 显示元素边

图13.2.41 显示载荷条件

Step3.查看位移结果图解。在“Creo Simulate结果”窗口中选择下拉菜单命令，在弹出的对话框中选择结果集文件，单击按钮，系统弹出“结果窗口定义”对话框，在对话框的下拉列表中选择选项；单击选项卡，在应力下拉列表中选择选项，在下拉列表中选择选项；单击对话框中的按钮，系统显示其位移结果图解，如图13.2.42所示。

说明：在“Creo Simulate结果”窗口中选择下拉菜单命令，系统弹出图13.2.43所示的“显示结果窗口”对话框，可以设置对结果窗口的显示，在本例中，如果只需要在结果窗口中显示位移结果，可以在“显示结果窗口”中选择选项，单击对话框中的按钮，结果如图13.2.44所示。

图13.2.42 应力结果图解

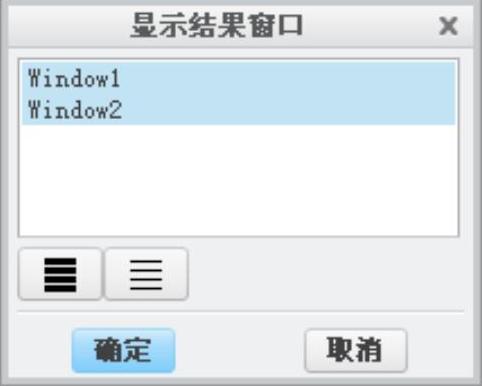

图13.2.43 “显示结果窗口”对话框

说明：参照以上步骤，读者可以查看其他感兴趣的结果图解项目（如应变图解等等），在此不再赘述；另外，系统提供了一种快速查看各主要测量项目极值的方法，选择下拉菜单命令，系统弹出图13.2.45所示的“测量”对话框，在对话框列表区域中选中、和选项，单击对话框中的按钮，系统显示图13.2.46所示的结果窗口，在图中显示的是最大位移值、最大应变和最大应力值位置及相关数值。

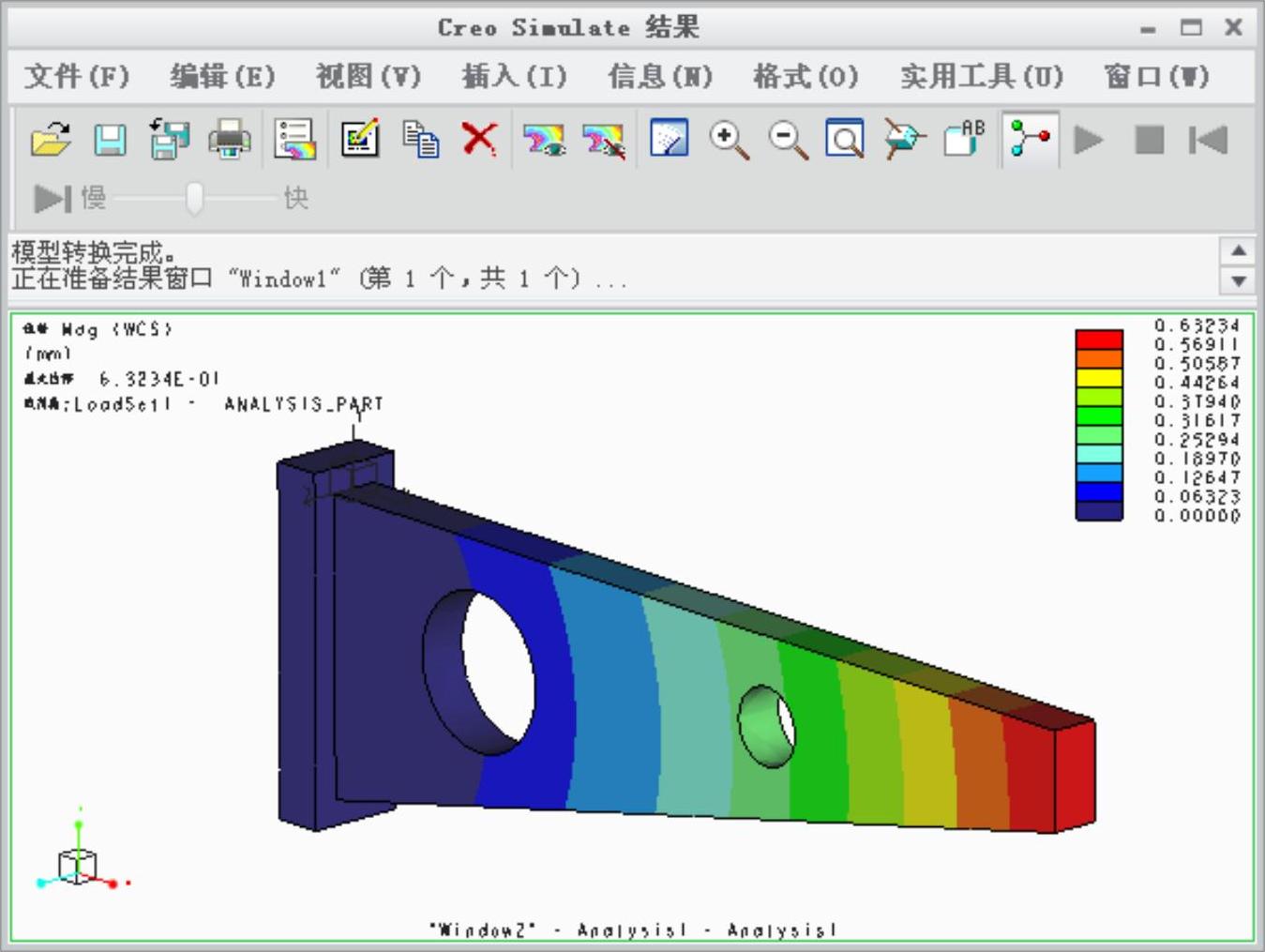

图13.2.44 位移结果图解

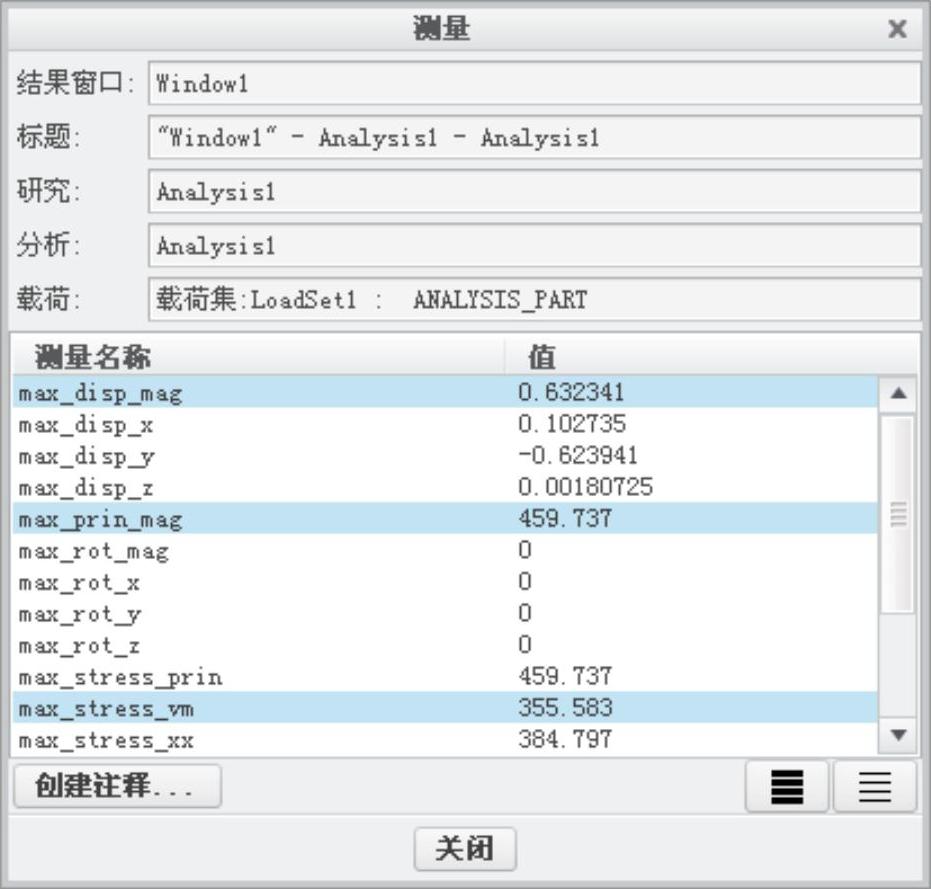

图13.2.45 “测量”对话框

说明：从应力结果图解中可以看出，最大应力为355.583Mpa，当该零件工作中，如果承受的最大应力值超出此范围，那么零件就可能受到破坏，导致零件无法安全工作；从位移结果图解中可以看出，最大位移值为0.63234mm，表示零件在该种工况下工作时，零件发生的最大变形量为0.63234mm。

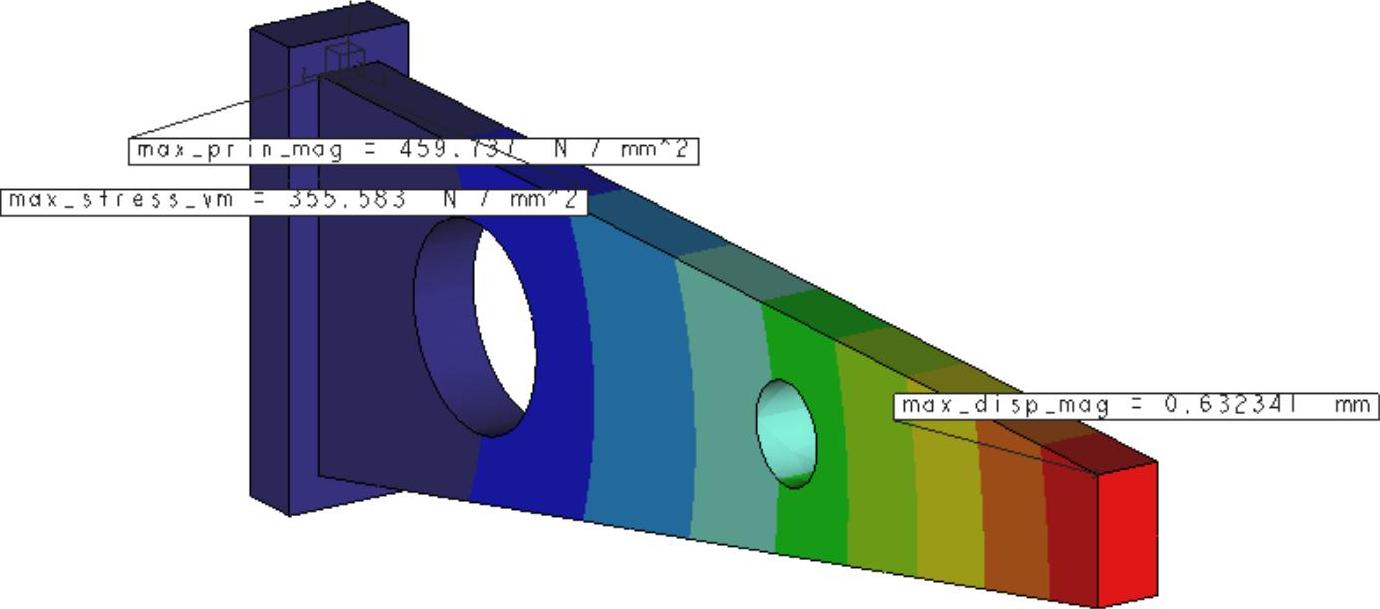

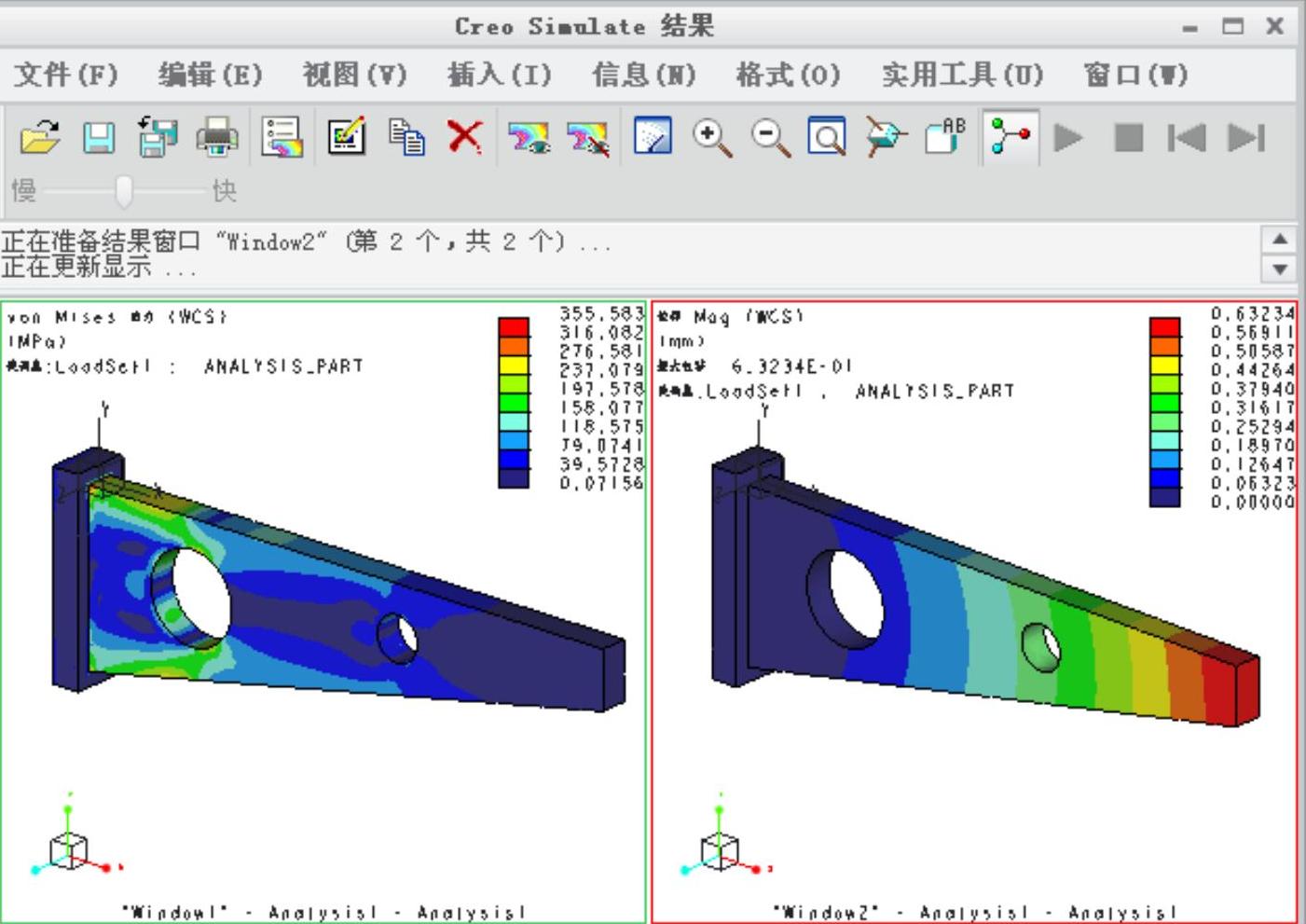

图13.2.46 测量结果
