8.8 Creo ISDX曲面设计实际应用1

范例概述

本范例是一个典型的ISDX曲面建模的例子，其建模思路是先创建几个基准平面和基准曲线，它们主要用于控制模型的大小和结构。进入ISDX模块后，先创建ISDX曲线并对其进行编辑，然后再用这些ISDX曲线构建ISDX曲面。通过本例的学习，读者可认识到，ISDX曲面造型的关键是ISDX曲线，只有高质量的ISDX曲线才能获得高质量的ISDX曲面。面板零件模型及模型树如图8.8.1所示。

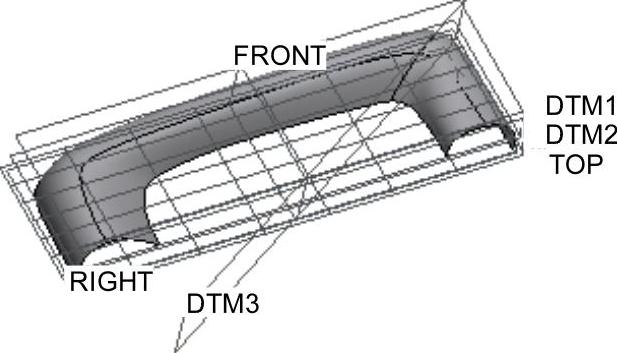

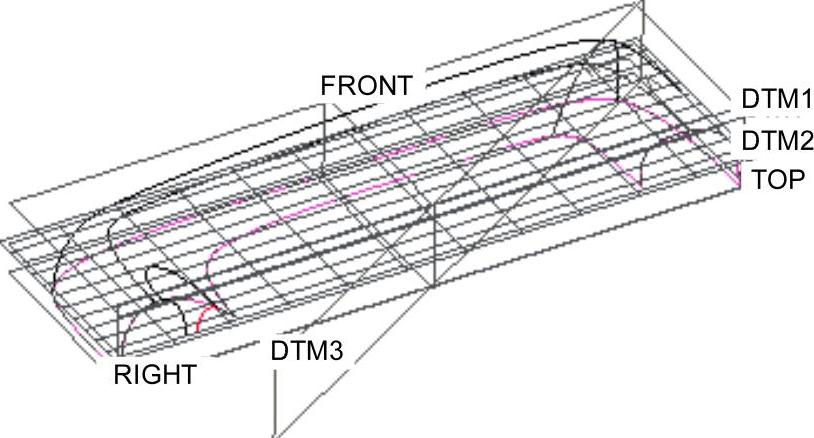

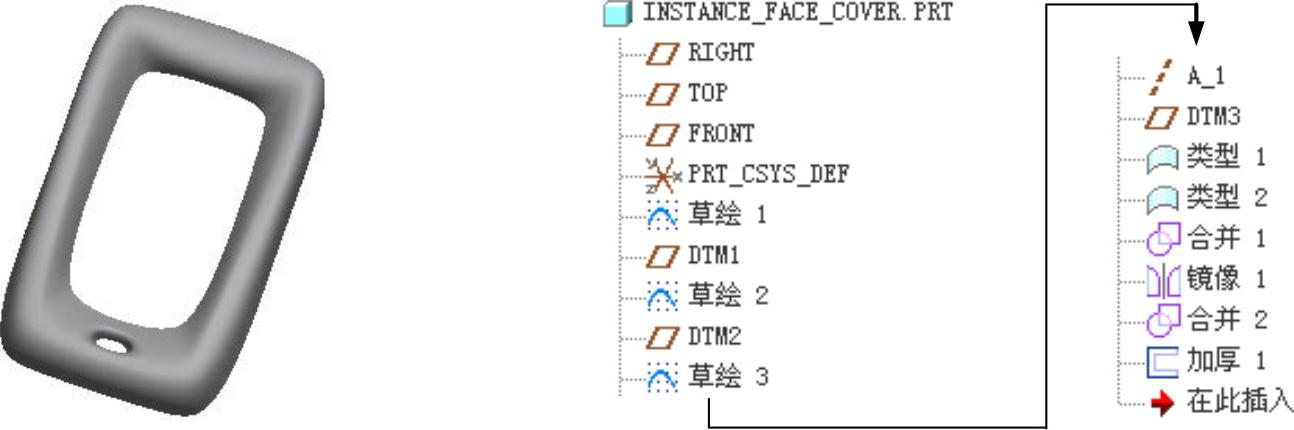

图8.8.1 面板零件模型和模型树

Stage1.设置工作目录和打开文件

Step1.将工作目录设置至D：\creo2.2\work\ch08\ch08.08。

Step2.打开文件INSTANCE_FACE_COVER.PRT。

注意：打开空的INSTANCE_FACE_COVER.PRT模型，是为了使用该模型中的一些层、视图、单位制等设置。

Stage2.创建基准曲线及基准平面

Step1.创建图8.8.2所示的基准曲线1。在操控板中单击“草绘”按钮978-7-111-42423-9-Chapter08-408.jpg，选取基准平面TOP为草绘平面，选取基准平面RIGHT为参考平面，方向为978-7-111-42423-9-Chapter08-409.jpg，绘制图8.8.3所示的截面草图。

Step2.创建图8.8.4所示的基准平面DTM1。单击978-7-111-42423-9-Chapter08-410.jpg功能选项卡978-7-111-42423-9-Chapter08-411.jpg区域中的“平面”按钮978-7-111-42423-9-Chapter08-412.jpg，选取基准平面TOP为参考平面，偏移值为12.0，单击对话框中的978-7-111-42423-9-Chapter08-413.jpg按钮。

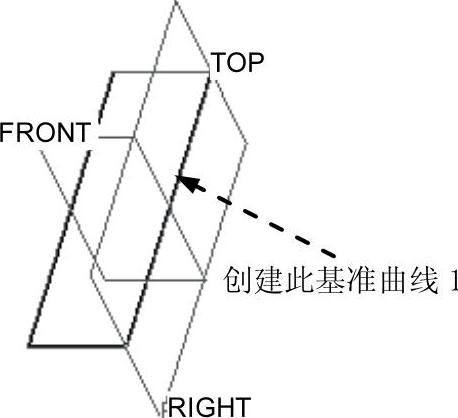

图8.8.2 创建基准曲线1

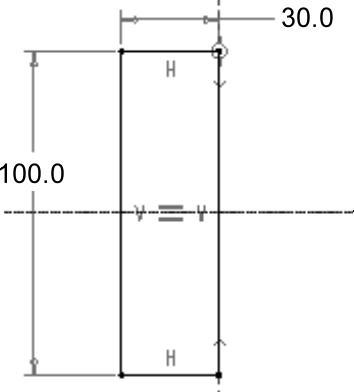

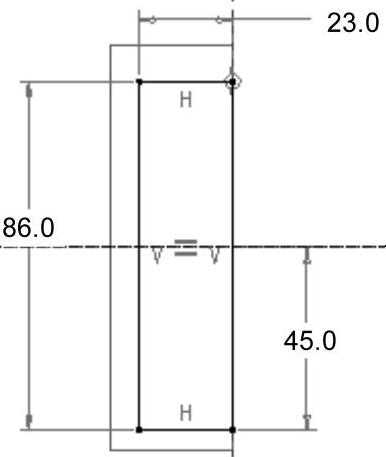

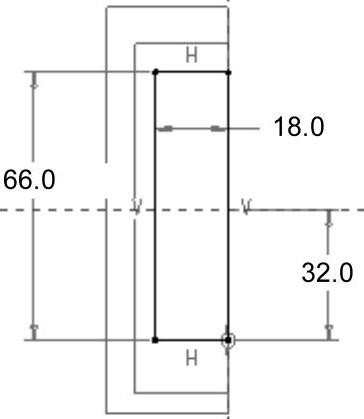

图8.8.3 截面草图

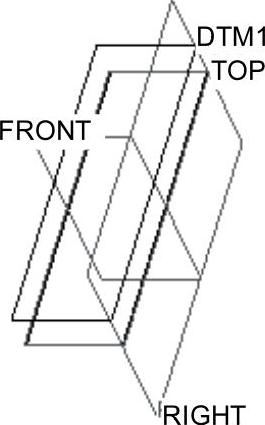

图8.8.4 创建DTM1

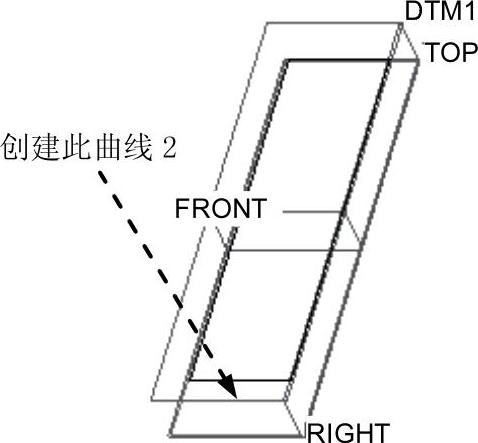

Step3.创建图8.8.5所示的基准曲线2。在操控板中单击“草绘”按钮978-7-111-42423-9-Chapter08-417.jpg，选取基准平面DTM1为草绘平面，选取基准平面RIGHT为参考平面，方向为978-7-111-42423-9-Chapter08-418.jpg，绘制图8.8.6所示的截面草图。


图8.8.5 创建基准曲线2


图8.8.6 截面草图

Step4.创建图8.8.7所示的基准平面DTM2。单击978-7-111-42423-9-Chapter08-421.jpg功能选项卡978-7-111-42423-9-Chapter08-422.jpg区域中的“平面”按钮978-7-111-42423-9-Chapter08-423.jpg，选取基准平面TOP为参考平面，偏移值为5.0，单击对话框中的978-7-111-42423-9-Chapter08-424.jpg按钮。

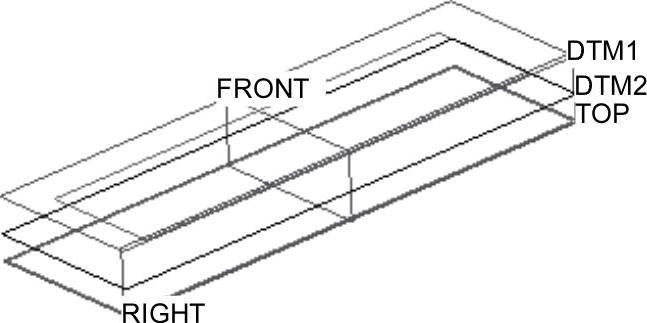

图8.8.7 创建DTM2

Step5.创建图8.8.8所示的基准曲线3。在操控板中单击“草绘”按钮978-7-111-42423-9-Chapter08-426.jpg，选取DTM2基准平面为草绘平面，选取基准平面RIGHT为参考平面，方向为978-7-111-42423-9-Chapter08-427.jpg，绘制图8.8.9所示的截面草图。

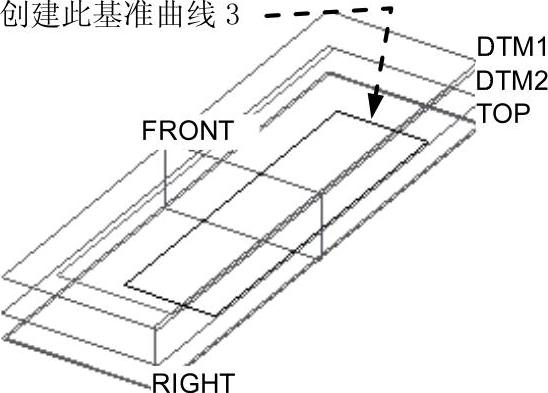

图8.8.8 创建基准曲线3


图8.8.9 截面草图

Step6.创建图8.8.10所示的基准轴A_1。单击978-7-111-42423-9-Chapter08-430.jpg功能选项卡978-7-111-42423-9-Chapter08-431.jpg区域中的“轴”按钮978-7-111-42423-9-Chapter08-432.jpg，选取基准平面FRONT和基准平面RIGHT为参考平面，单击对话框中的978-7-111-42423-9-Chapter08-433.jpg按钮。

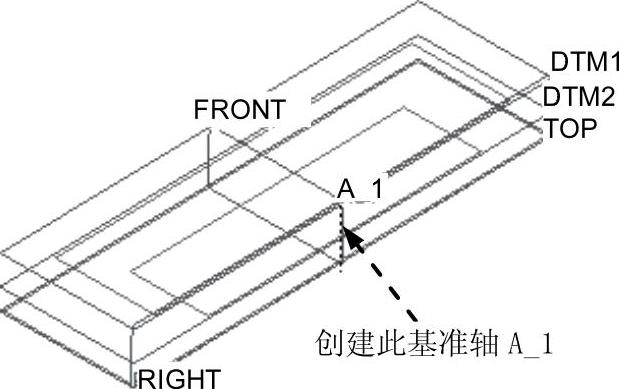

图8.8.10 创建基准轴A_1

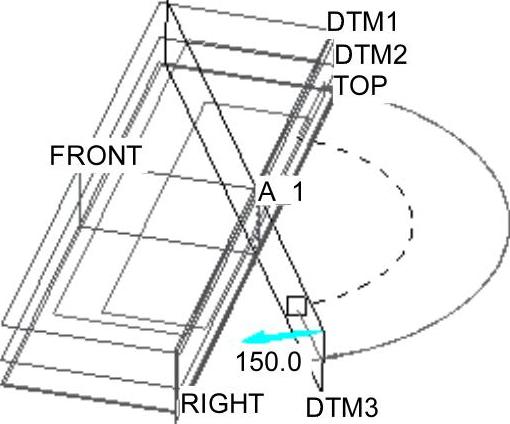

Step7.创建图8.8.11所示的基准平面DTM3。单击978-7-111-42423-9-Chapter08-435.jpg功能选项卡978-7-111-42423-9-Chapter08-436.jpg区域中的“平面”按钮978-7-111-42423-9-Chapter08-437.jpg，选取基准轴A_1和RIGHT基准平面为参考平面，角度偏移值为30，单击对话框中的978-7-111-42423-9-Chapter08-438.jpg按钮。

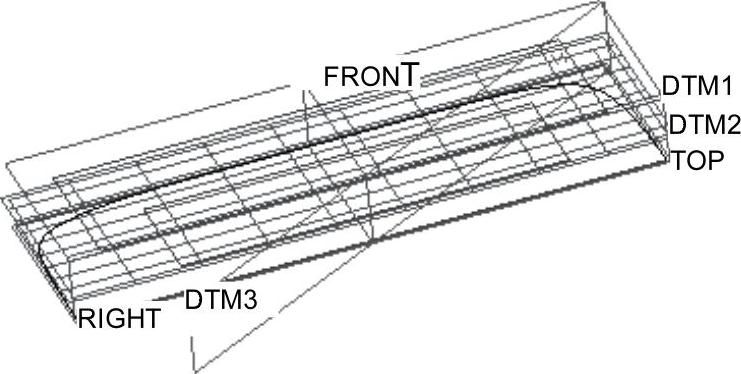

图8.8.11 创建DTM3

Stage3.创建第一个造型曲面特征

Step1.单击978-7-111-42423-9-Chapter08-440.jpg功能选项卡978-7-111-42423-9-Chapter08-441.jpg区域中的“造型”按钮978-7-111-42423-9-Chapter08-442.jpg，进入造型环境。

Step2.创建图8.8.12所示的ISDX曲线1。

（1）设置活动平面：接受系统默认的TOP基准平面为活动平面。

（2）单击978-7-111-42423-9-Chapter08-443.jpg按钮，选择Course_v1视图。

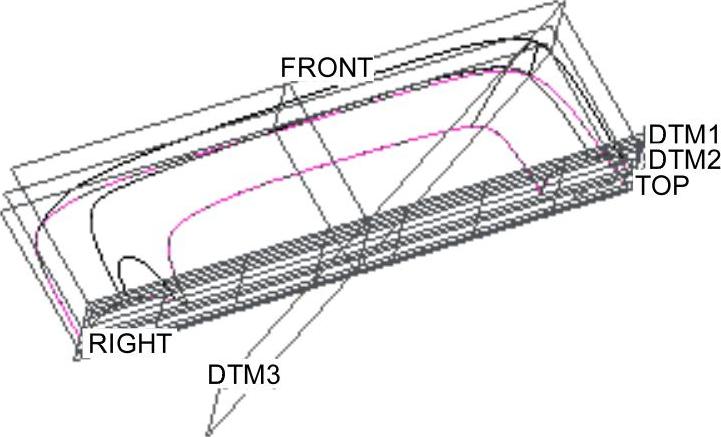

图8.8.12 创建ISDX曲线1

（3）创建初步的ISDX曲线1。

①单击978-7-111-42423-9-Chapter08-445.jpg功能选项卡978-7-111-42423-9-Chapter08-446.jpg区域中的“曲线”按钮978-7-111-42423-9-Chapter08-447.jpg。

②选择曲线类型。在“造型：曲线”操控板中单击“创建平面曲线”按钮978-7-111-42423-9-Chapter08-448.jpg。

③绘制图8.8.13所示的初步的ISDX曲线1，然后单击操控板中的978-7-111-42423-9-Chapter08-449.jpg按钮。

（4）编辑初步的ISDX曲线1。

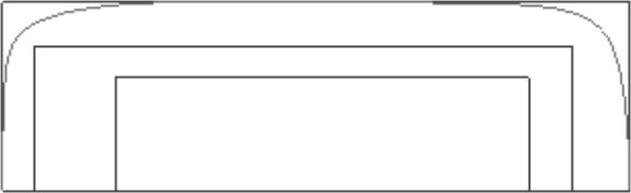

图8.8.13 初步的ISDX曲线1

①单击978-7-111-42423-9-Chapter08-451.jpg功能选项卡978-7-111-42423-9-Chapter08-452.jpg区域中的“曲线编辑”按钮978-7-111-42423-9-Chapter08-453.jpg，选取图8.8.13中初步的ISDX曲线1为编辑对象。

②按住Shift键，选取ISDX曲线1的右端点，如图8.8.13所示；向基准曲线1的右下角的交点方向拖拉，直至出现“×”为止，如图8.8.14所示，此时ISDX曲线1的右端点与曲线1的右下交点对齐。按照同样的操作方法对齐ISDX曲线1的左端点，如图8.8.15所示。

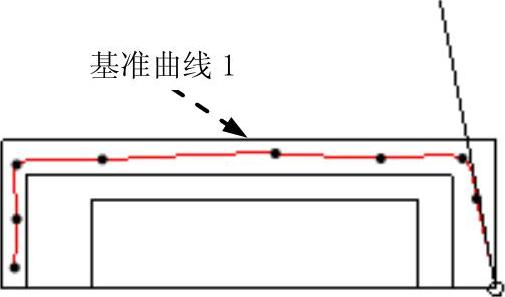

图8.8.14 对齐右端点


图8.8.15 对齐左端点

③按照上步的方法，将ISDX曲线1的中间点对齐到基准曲线1上边线的中部，如图8.8.16所示。

④拖移ISDX曲线1的其余自由点，直至如图8.8.17所示。

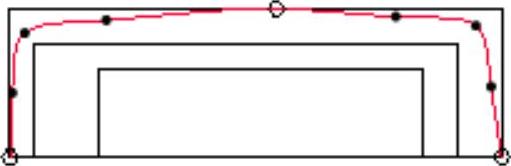

图8.8.16 对齐中间点

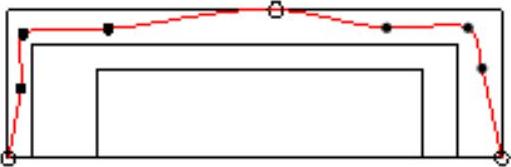

图8.8.17 拖移其余自由点

（5）设置ISDX曲线1两个端点的切线方向和长度。

①单击978-7-111-42423-9-Chapter08-458.jpg按钮，选择Course_v2视图。

②选取ISDX曲线1的右端点，单击操控板上的978-7-111-42423-9-Chapter08-459.jpg选项卡，在系统弹出的界面中的978-7-111-42423-9-Chapter08-460.jpg区域下的978-7-111-42423-9-Chapter08-461.jpg下拉列表中选择978-7-111-42423-9-Chapter08-462.jpg选项（图8.8.18），并选取RIGHT基准平面为法向参考平面（可以从模型树中选取），这样ISDX曲线1右端点处的切线方向便与RIGHT基准平面垂直（图8.8.19）；在 图8.8.18所示界面的978-7-111-42423-9-Chapter08-463.jpg文本框中输入切线的长度值50.0，并按回车键。

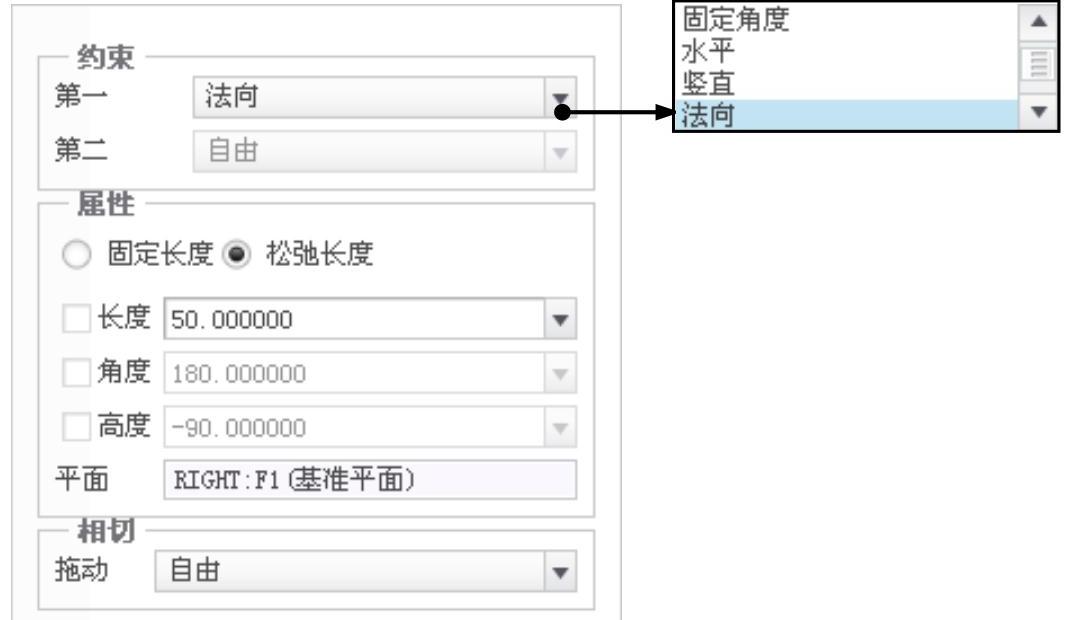

图8.8.18 “相切”界面


图8.8.19 右端点与RIGHT基准平面垂直

③按照上步的方法，设置ISDX曲线1左端点的切向与RIGHT基准平面垂直，切线长度为40.0。

注意：由于在后面操作中，需对创建的ISDX曲面进行镜像，而镜像中心平面正是RIGHT基准平面，为了使镜像前后的两个曲面光滑连接，这里必须设置ISDX曲线1左、右两个端点的切向与RIGHT基准面垂直，否则镜像后两个曲面连接处会有一道明显不光滑的“痕迹”。后面还要创建许多ISDX曲线，我们都将如此进行设置。

（6）对照曲线的曲率图，编辑ISDX曲线1（可以将活动平面隐藏）。

①单击978-7-111-42423-9-Chapter08-466.jpg按钮，选择Course_v1视图。

②在978-7-111-42423-9-Chapter08-467.jpg功能选项卡中的978-7-111-42423-9-Chapter08-468.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-469.jpg，系统弹出“曲率”对话框，然后单击图8.8.20所示的ISDX曲线1，在对话框的978-7-111-42423-9-Chapter08-470.jpg文本框中输入数值40.0。

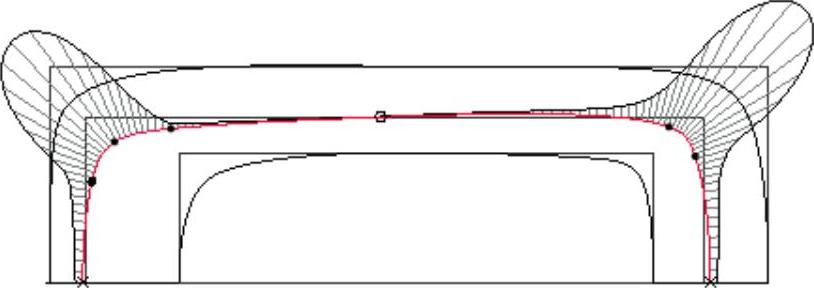

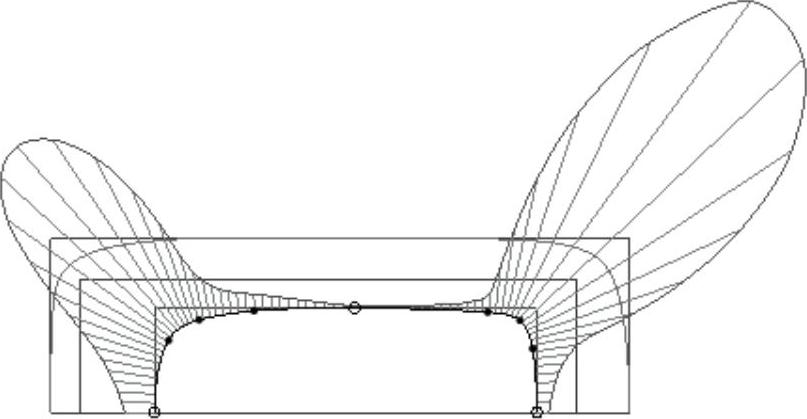

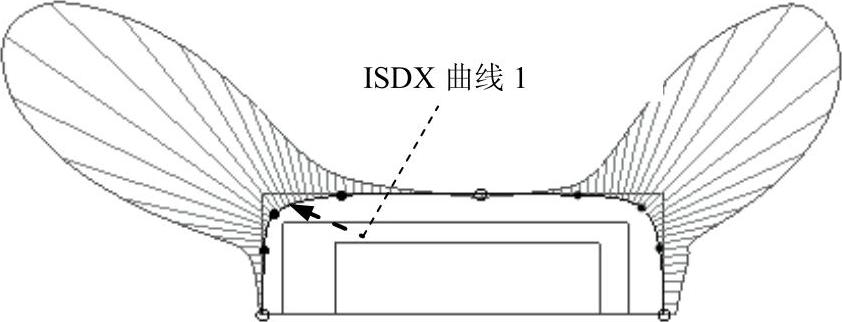

图8.8.20 ISDX曲线1的曲率图

③在“曲率”对话框的下拉列表中，选择978-7-111-42423-9-Chapter08-472.jpg，然后单击“曲率”对话框中的978-7-111-42423-9-Chapter08-473.jpg按钮，退出“曲率”对话框。

④对照图8.8.20中的曲率图，对ISDX曲线1上的其他几个点进行拖拉编辑。此时可观察到曲线的曲率图随着点的移动而即时变化。

⑤如果要关闭曲线曲率图的显示，在“样式”操控板中选978-7-111-42423-9-Chapter08-474.jpg命令。

（7）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-475.jpg按钮。

Step3.创建图8.8.21所示的ISDX曲线2。

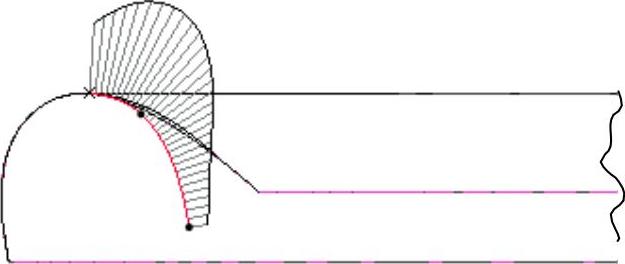

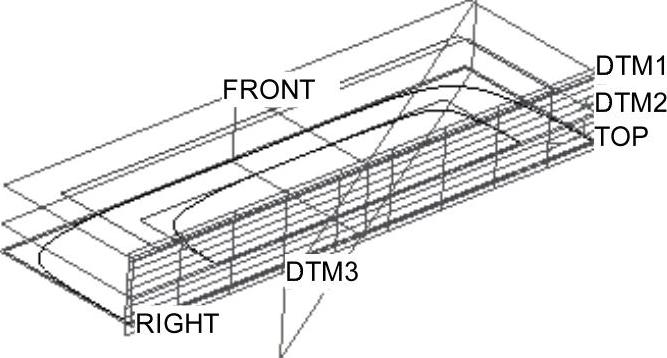

图8.8.21 创建ISDX曲线2

（1）单击978-7-111-42423-9-Chapter08-477.jpg按钮，选择Course_v2视图。

（2）设置活动平面。单击978-7-111-42423-9-Chapter08-478.jpg功能选项卡978-7-111-42423-9-Chapter08-479.jpg区域中的“设置活动平面”按钮978-7-111-42423-9-Chapter08-480.jpg，选择DTM2基准平面为活动平面，此时模型如图8.8.22所示。


图8.8.22 设置活动平面


图8.8.23 Course_v1视图状态

（3）创建初步的ISDX曲线2。单击978-7-111-42423-9-Chapter08-483.jpg功能选项卡978-7-111-42423-9-Chapter08-484.jpg区域中的“曲线”按钮 978-7-111-42423-9-Chapter08-485.jpg。在操控板中单击978-7-111-42423-9-Chapter08-486.jpg按钮，绘制图8.8.24所示的初步的ISDX曲线2，然后单击操控板中的978-7-111-42423-9-Chapter08-487.jpg按钮。

（4）编辑初步的ISDX曲线2。

①单击978-7-111-42423-9-Chapter08-488.jpg功能选项卡978-7-111-42423-9-Chapter08-489.jpg区域中的“曲线编辑”按 钮978-7-111-42423-9-Chapter08-490.jpg。选取图8.8.24中初步的ISDX曲线2。

②按住键盘Shift键，分别将ISDX曲线2的左、右端点与基准曲线3下面的两个交点对齐，如图8.8.25所示。

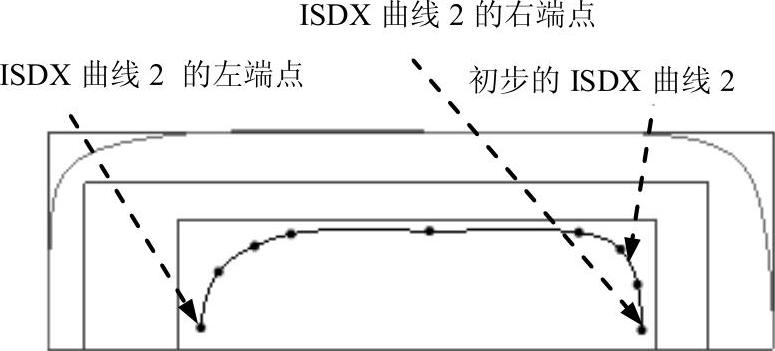

图8.8.24 创建初步的ISDX曲线2


图8.8.25 对齐左、右端点

③按照上步同样的方法，将ISDX曲线2的中间点与曲线3的上边线的中部某个位置对齐，如图8.8.26所示。

④拖移ISDX曲线2的其余自由点，直至如图8.8.27所示。

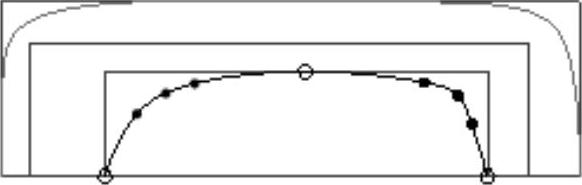

图8.8.26 对齐中间点

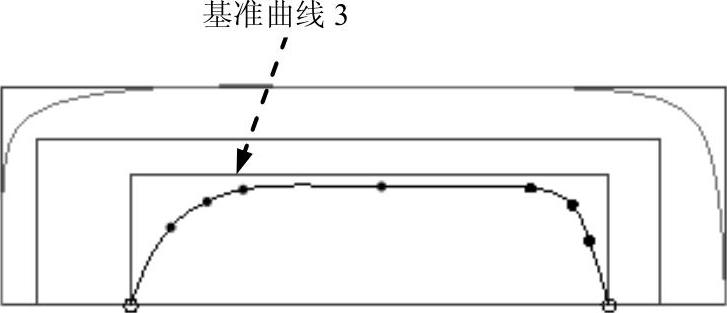

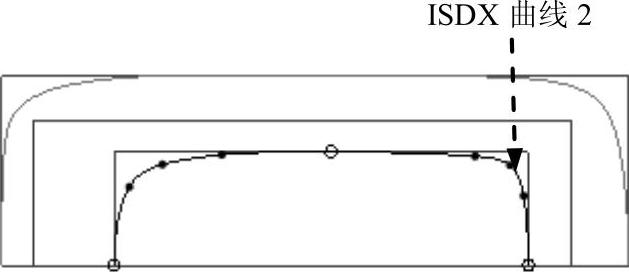

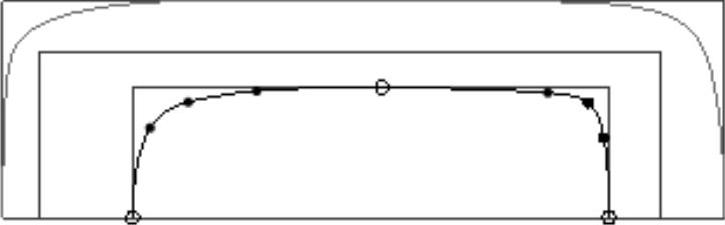

图8.8.27 拖移其余自由点

（5）设置ISDX曲线2的两个端点的法向约束，如图8.8.28所示。

①选取ISDX曲线2的右端点，单击操控板上的978-7-111-42423-9-Chapter08-495.jpg选项卡，在弹出的界面中的978-7-111-42423-9-Chapter08-496.jpg区域下的978-7-111-42423-9-Chapter08-497.jpg下拉列表中选择978-7-111-42423-9-Chapter08-498.jpg选项，选取RIGHT基准平面作为法向平面（可以从模型树中选取），这 样ISDX曲线2在其右端点处的切线方向便与RIGHT基准平面垂直。在978-7-111-42423-9-Chapter08-499.jpg文本框中输入该端点切线的长度数值29.0，并按回车键。

②按照上步同样的方法，设置ISDX曲线2的左端点与RIGHT基准平面垂直。该端点切线的长度为28.0。

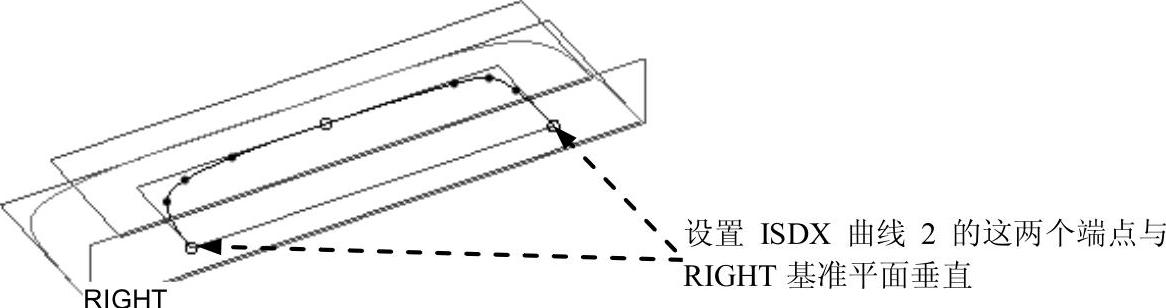

图8.8.28 法向约束

（6）对照曲线的曲率图，编辑ISDX曲线2。

①单击978-7-111-42423-9-Chapter08-501.jpg按钮，选择Course_v1视图。

②在978-7-111-42423-9-Chapter08-502.jpg功能选项卡中的978-7-111-42423-9-Chapter08-503.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-504.jpg，然后选取图8.8.29中的ISDX曲线2，对 照 图8.8.29所示的曲率图（注意：此时在978-7-111-42423-9-Chapter08-505.jpg文本框中输入数值30.00），再次对ISDX曲线2上的其他几个点进行拖拉编辑。

（7）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-506.jpg按钮。

Step4.创建图8.8.30所示的ISDX曲线3。


图8.8.29 ISDX曲线2的曲率图

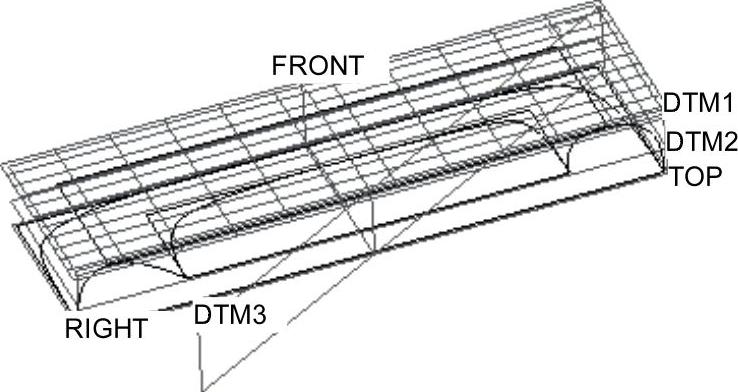

图8.8.30 创建ISDX曲线3

（1）设置活动平面。单击978-7-111-42423-9-Chapter08-509.jpg功能选项卡978-7-111-42423-9-Chapter08-510.jpg区域中的“设置活动平面”按钮978-7-111-42423-9-Chapter08-511.jpg，选择RIGHT基准平面为活动平面，此时模型如图8.8.31所示。

（2）单击978-7-111-42423-9-Chapter08-512.jpg按钮，选择Course_v3视图，此时模型如图8.8.32所示。


图8.8.31 设置活动平面


图8.8.32 Course_v3视图状态

（3）创建初步的ISDX曲线3。单击978-7-111-42423-9-Chapter08-515.jpg功能选项卡978-7-111-42423-9-Chapter08-516.jpg区域中的“曲线”按钮978-7-111-42423-9-Chapter08-517.jpg，在操控板中单击978-7-111-42423-9-Chapter08-518.jpg按钮，绘制图8.8.33所示的初步的ISDX曲线3，然后单击操控板中的978-7-111-42423-9-Chapter08-519.jpg按钮。

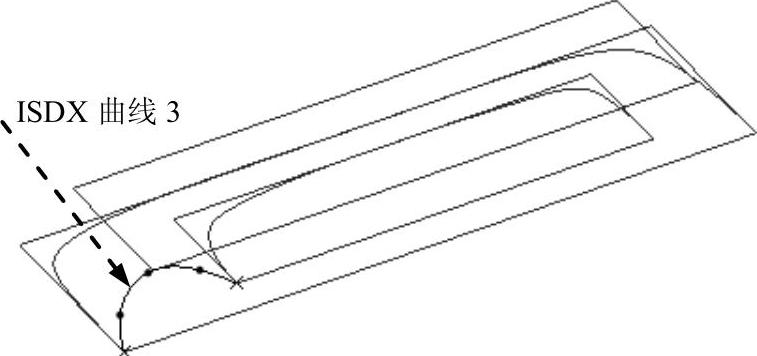

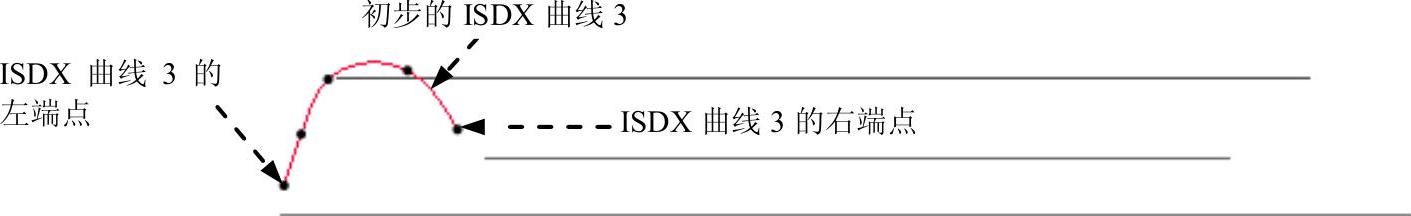

图8.8.33 创建初步的ISDX曲线3

（4）编辑初步的ISDX曲线3。

①单击978-7-111-42423-9-Chapter08-521.jpg功能选项卡978-7-111-42423-9-Chapter08-522.jpg区域中的“曲线编辑”按 钮978-7-111-42423-9-Chapter08-523.jpg。选取图8.8.33中初步的ISDX曲线3。

②按住Shift键，分别将ISDX曲线3的左、右端点与图8.8.34所示的交点对齐，这 两个端点将变成小叉“×”；将第三个点（左起）放置在图8.8.35所示的直线上。

③拖移ISDX曲线3的其余自由点，直至如图8.8.35所示。


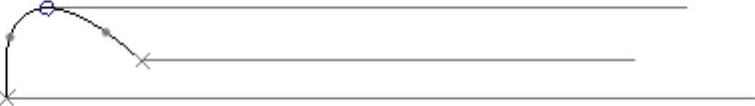

图8.8.34 对齐左、右端点


图8.8.35 拖移其余自由点

（5）对照曲线的曲率图，编辑ISDX曲线3。

①单击978-7-111-42423-9-Chapter08-526.jpg按钮，选择Course_v3视图。

②在978-7-111-42423-9-Chapter08-527.jpg功能选项卡中的978-7-111-42423-9-Chapter08-528.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-529.jpg，然后选取图8.8.36中的ISDX曲线3；对照图8.8.36中的曲率图（注意：此时在978-7-111-42423-9-Chapter08-530.jpg文本框中输入数值15.00），再次对ISDX曲线3上的其他几个点进行拖拉编辑。

（6）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-531.jpg按钮。

Step5.创建图8.8.37所示的ISDX曲线4。

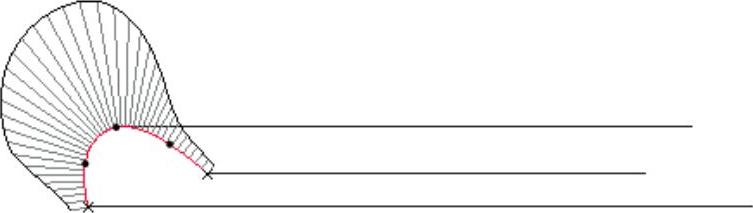

图8.8.36 ISDX曲线3的曲率图

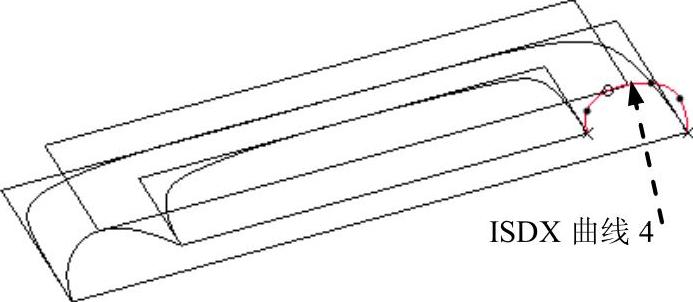

图8.8.37 创建ISDX曲线4

（1）设置活动平面。ISDX曲线4的活动平面仍然是基准平面RIGHT。

（2）单击978-7-111-42423-9-Chapter08-534.jpg按钮，选择Course_v3视图。

（3）创建初步的ISDX曲线4。单击978-7-111-42423-9-Chapter08-535.jpg功能选项卡978-7-111-42423-9-Chapter08-536.jpg区域中的“曲线”按钮978-7-111-42423-9-Chapter08-537.jpg。在操控板中单击978-7-111-42423-9-Chapter08-538.jpg按钮。绘制图8.8.38所示的初步的ISDX曲线4，然后单击操控板中的978-7-111-42423-9-Chapter08-539.jpg按钮。

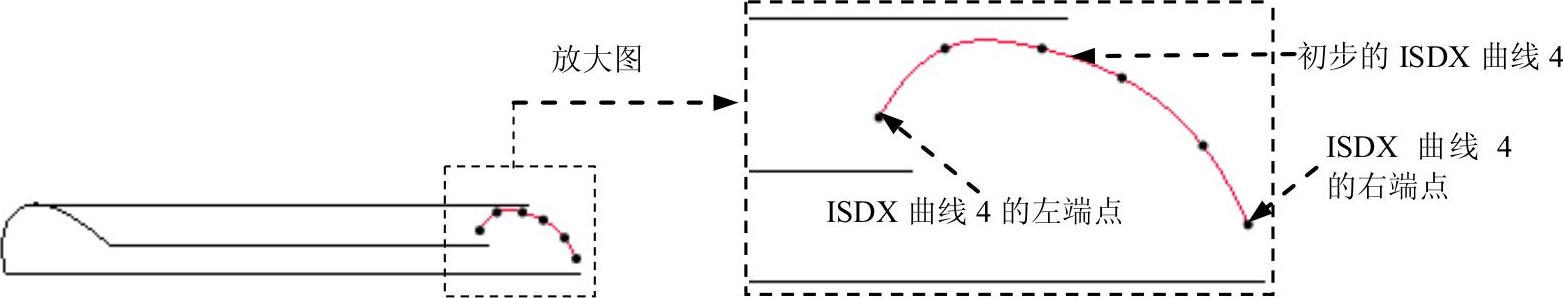

图8.8.38 创建初步的ISDX曲线4

（4）编辑初步的ISDX曲线4。

①单击978-7-111-42423-9-Chapter08-541.jpg功能选项卡978-7-111-42423-9-Chapter08-542.jpg区域中的“曲线编辑”按 钮978-7-111-42423-9-Chapter08-543.jpg。选取图8.8.38所示的初步的ISDX曲线4。

②按住Shift键，将ISDX曲线4的左、右端点与图8.8.39所示的交点对齐，将第三个点（左起）放置在图8.8.39所示的直线上。


图8.8.39 对齐端点

（5）在978-7-111-42423-9-Chapter08-545.jpg功能选项卡中的978-7-111-42423-9-Chapter08-546.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-547.jpg，然后选取图8.8.40中的ISDX曲线4；对照图8.8.40中所示的曲率图（注意：此时在978-7-111-42423-9-Chapter08-548.jpg文本框中输入数值15.00），对ISDX曲线4上的其他几个点进行拖拉编辑。

（6）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-549.jpg按钮。

Step6.创建图8.8.41所示的ISDX曲线5。


图8.8.40 ISDX曲线4的曲率图


图8.8.41 创建ISDX曲线5

（1）单击978-7-111-42423-9-Chapter08-552.jpg功能选项卡978-7-111-42423-9-Chapter08-553.jpg区域中的“设置活动平面”按钮978-7-111-42423-9-Chapter08-554.jpg，选择DTM1基准平面为活动平面，此时模型如图8.8.42所示。

（2）单击978-7-111-42423-9-Chapter08-555.jpg按钮，选择Course_v1视图。

（3）创建初步的ISDX曲线5。单击978-7-111-42423-9-Chapter08-556.jpg功能选项卡978-7-111-42423-9-Chapter08-557.jpg区域中的“曲线”按钮978-7-111-42423-9-Chapter08-558.jpg。 在操控板中的978-7-111-42423-9-Chapter08-559.jpg按钮。绘制图8.8.43所示的初步的ISDX曲线5，然后单击操控板中的978-7-111-42423-9-Chapter08-560.jpg按钮。


图8.8.42 选择DTM1为活动平面

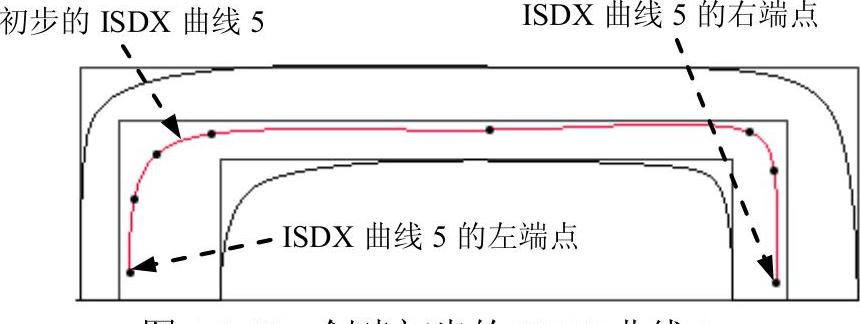

图8.8.43 创建初步的ISDX曲线5

（4）编辑初步的ISDX曲线5。

①单击978-7-111-42423-9-Chapter08-563.jpg功能选项卡978-7-111-42423-9-Chapter08-564.jpg区域中的“曲线编辑”按钮978-7-111-42423-9-Chapter08-565.jpg。选取图8.8.43中初步的ISDX曲线5。

②单击978-7-111-42423-9-Chapter08-566.jpg按钮，选择Course_v2视图。

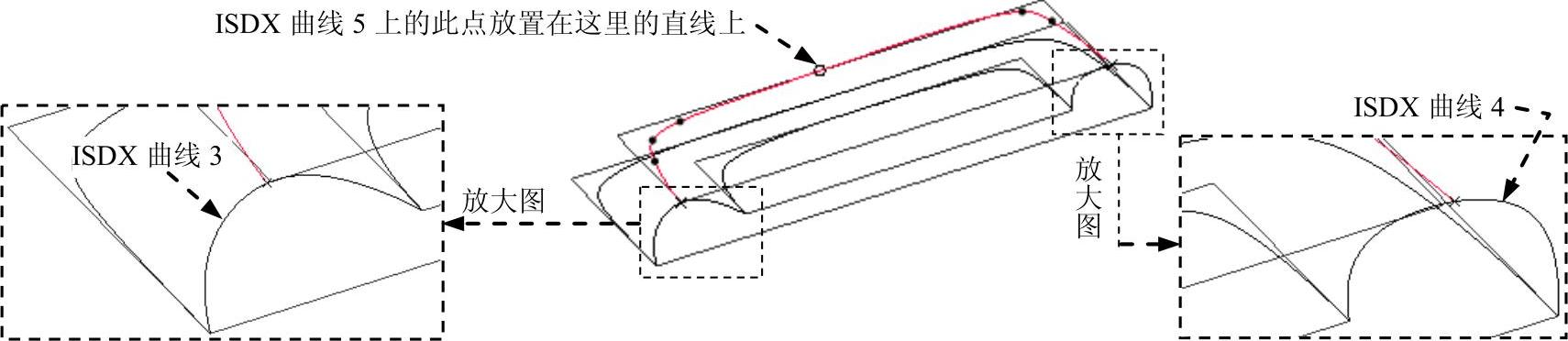

③按住Shift键，将ISDX曲线5的左端点放置在ISDX曲线3上，该端点将变成小叉“×”；将ISDX曲线5的右端点放置在ISDX曲线4上，该端点将变成小叉“×”；将左起第五个点放置在图8.8.44所示的直线上，该点将变成小圆圈“○”。

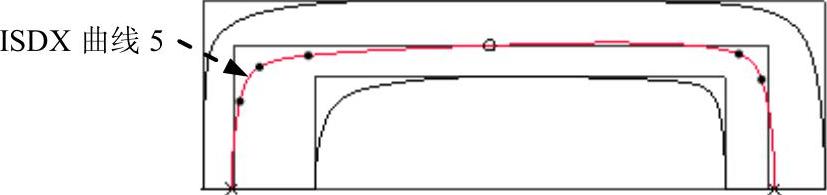

图8.8.44 对齐各端点

（5）设置ISDX曲线5的左、右端点与RIGHT基准平面垂直，如图8.8.45所示。

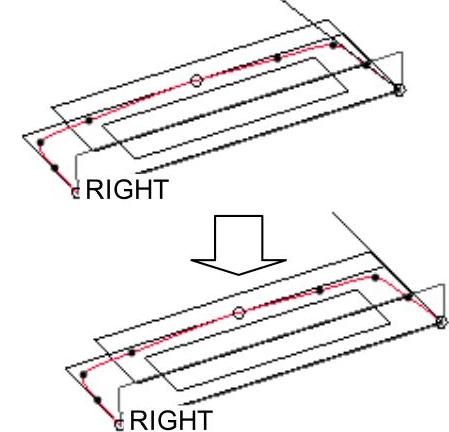

图8.8.45 左、右端点与RIGHT基准平面垂直

①选取ISDX曲线5的右端点，单击操控板上的978-7-111-42423-9-Chapter08-569.jpg选项卡，在弹出的界面中的978-7-111-42423-9-Chapter08-570.jpg区域下的978-7-111-42423-9-Chapter08-571.jpg下拉列表中选择978-7-111-42423-9-Chapter08-572.jpg选项，选择RIGHT基准平面作为法向平面，这样ISDX曲线5在其右端点处的切线方向便与RIGHT基准平面垂直。在978-7-111-42423-9-Chapter08-573.jpg文本框中输入该端点切线的长度值38.0，并按回车键。

②按照上步同样的方法，设置ISDX曲线5的左端点与RIGHT基准平面垂直。该端点切线的长度值为40.0。

（6）对照曲线的曲率图，编辑ISDX曲线5。

①单击978-7-111-42423-9-Chapter08-574.jpg按钮，选择Course_v1视图。

②在978-7-111-42423-9-Chapter08-575.jpg功能选项卡中的978-7-111-42423-9-Chapter08-576.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-577.jpg，然后选取图8.8.46中的ISDX曲线5；对照图8.8.46所示的曲率图（注意：此时在978-7-111-42423-9-Chapter08-578.jpg文本框中输入数值15.00），再次对ISDX曲线5上的其他几个点进行拖拉编辑。

（7）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-579.jpg按钮。

Step7.创建图8.8.47所示的ISDX曲线6。


图8.8.46 ISDX曲线5的曲率图


图8.8.47 创建ISDX曲线6

（1）单击978-7-111-42423-9-Chapter08-582.jpg按钮，选择Course_v4视图。

（2）单击978-7-111-42423-9-Chapter08-583.jpg功能选项卡978-7-111-42423-9-Chapter08-584.jpg区域中的“设置活动平面”按钮978-7-111-42423-9-Chapter08-585.jpg，选取DTM3基准平面为活动平面，此时模型如图8.8.48所示。

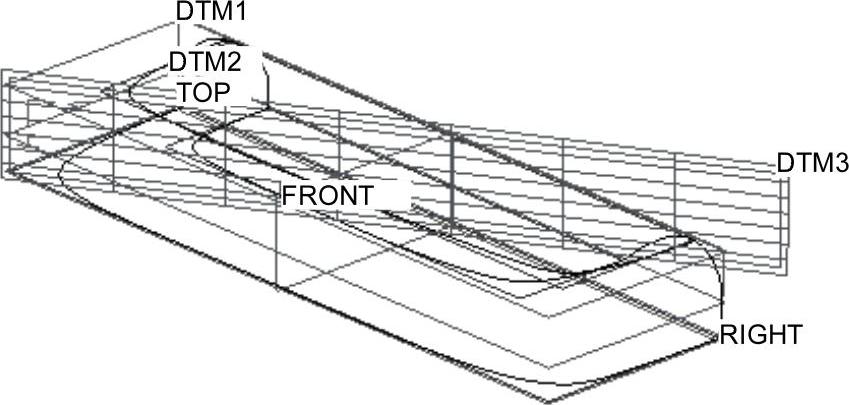

图8.8.48 DTM3为活动平面

（3）创建初步的ISDX曲线6。单击978-7-111-42423-9-Chapter08-587.jpg功能选项卡978-7-111-42423-9-Chapter08-588.jpg区域中的“曲线”按钮978-7-111-42423-9-Chapter08-589.jpg。 单击操控板中的978-7-111-42423-9-Chapter08-590.jpg按钮。绘制图8.8.49所示的初步的ISDX曲线6，然后单击操控板中的978-7-111-42423-9-Chapter08-591.jpg按钮。

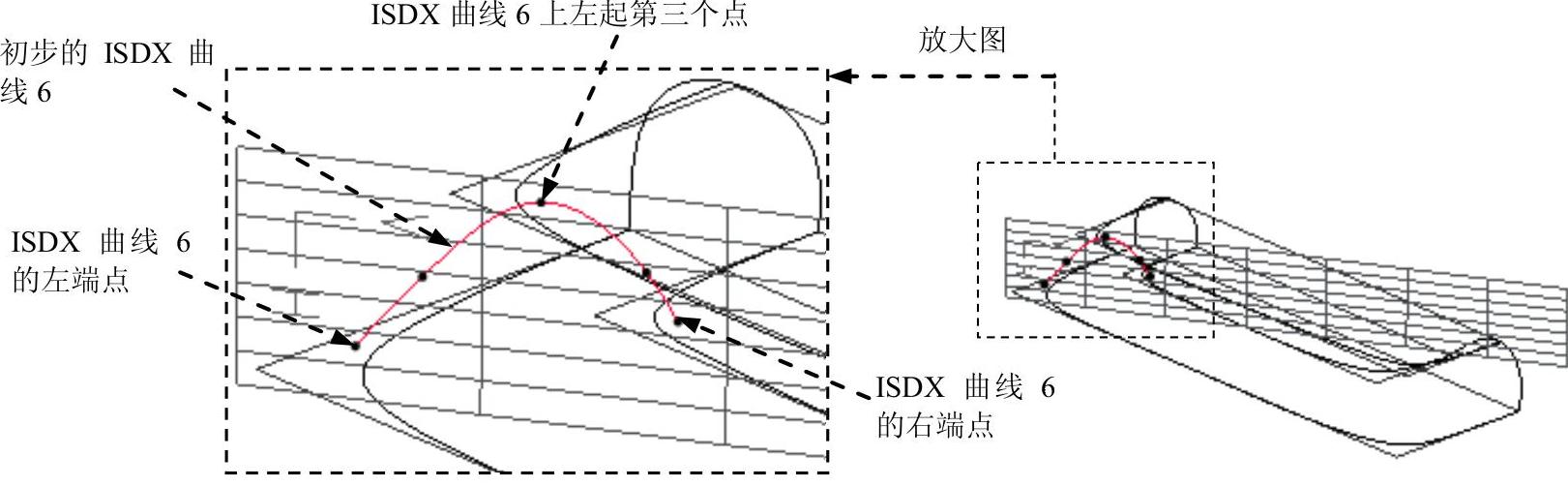

图8.8.49 创建初步的ISDX曲线6

（4）编辑初步的ISDX曲线6。

①单击978-7-111-42423-9-Chapter08-593.jpg功能选项卡978-7-111-42423-9-Chapter08-594.jpg区域中的“曲线编辑”按 钮978-7-111-42423-9-Chapter08-595.jpg。选取图8.8.48中初步的ISDX曲线6。

③按住键盘Shift键，将ISDX曲线6的左端点放置在ISDX曲线1上，该端点将变成小叉“×”，如图8.8.50所示；将ISDX曲线6的右端点放置在ISDX曲线2上，该端点将变成小叉“×”；将左起第三个点放置在ISDX曲线5上，该端点将变成小叉“×”。

（5）对照曲线的曲率图，编辑ISDX曲线6。

①单击978-7-111-42423-9-Chapter08-596.jpg按钮，选择Course_v4视图。

②在978-7-111-42423-9-Chapter08-597.jpg功能选项卡中的978-7-111-42423-9-Chapter08-598.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-599.jpg，然后单击图8.8.51中的ISDX曲线6；对照图8.8.51所示的曲率图（注意：此时在978-7-111-42423-9-Chapter08-600.jpg文本框中输入数值8.00），再次对ISDX曲线6上的其他几个点进行拖拉编辑。

（6）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-601.jpg按钮。

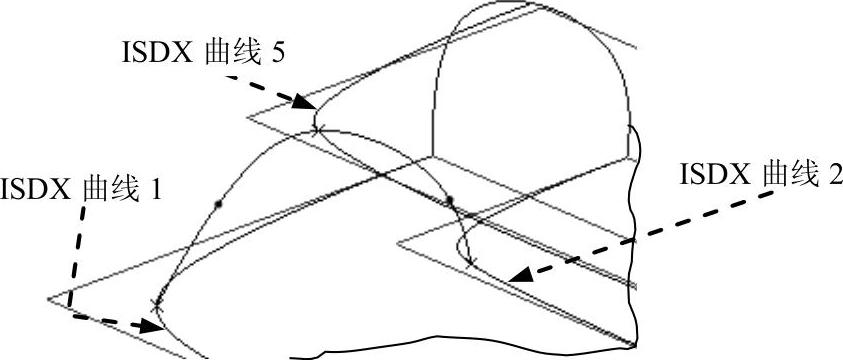

图8.8.50 对齐各端点

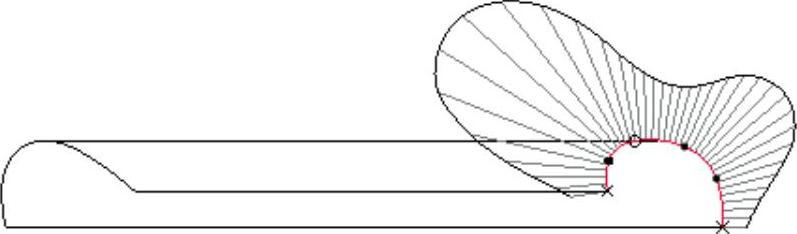

图8.8.51 ISDX曲线6的曲率图

Step8.创建图8.8.52所示的造型曲面1。

该造型曲面1由两部分组成，下面介绍它们的创建过程：

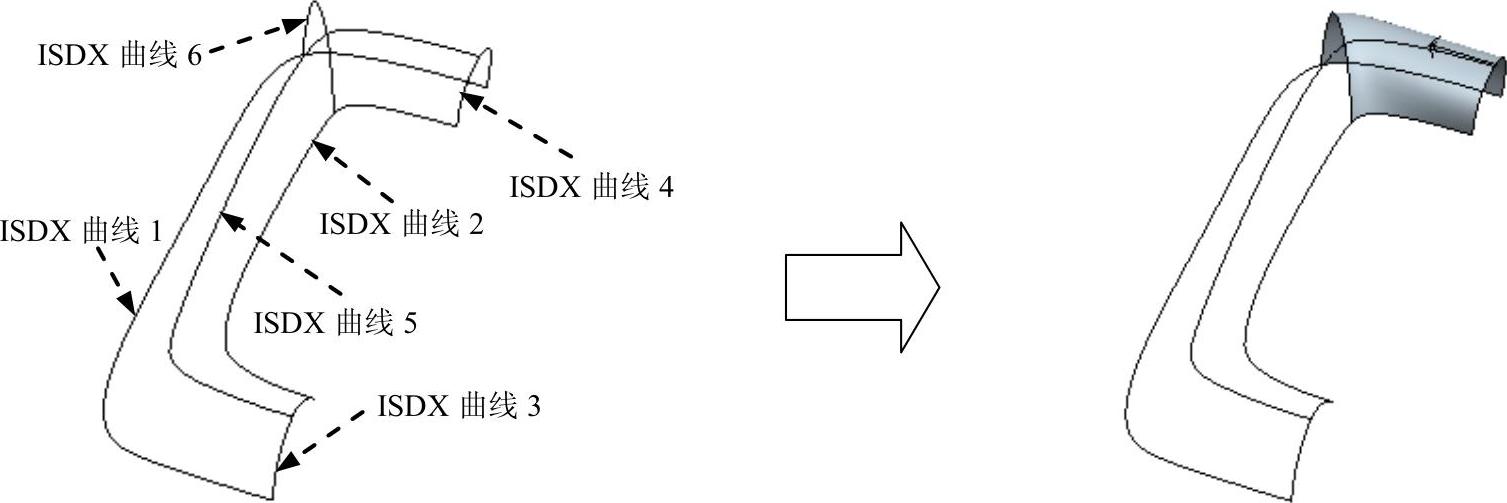

图8.8.52 创建造型曲面1

（1）创建图8.8.53所示的第一部分曲面。

①单击978-7-111-42423-9-Chapter08-605.jpg功能选项卡978-7-111-42423-9-Chapter08-606.jpg区域中的“曲面”按钮978-7-111-42423-9-Chapter08-607.jpg。

②选取边界曲线。在图8.8.53中，选取ISDX曲线6，然后按住键盘上的Ctrl键，分 别选取ISDX曲线2、ISDX曲线4和ISDX曲线1，此时系统便以这四条ISDX曲线为边界形成一个局部的ISDX曲面，结果如图8.8.53所示。

③完成ISDX曲面的创建后，单击“造型：曲面”操控板中的978-7-111-42423-9-Chapter08-608.jpg按钮。

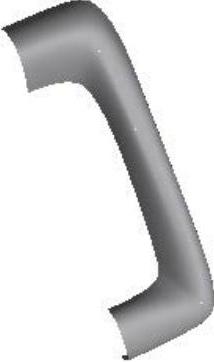

图8.8.53 创建造型曲面1的第一部分曲面

（2）按照同样的方法，创建造型曲面1的第二部分曲面（图8.8.54）。

①单击978-7-111-42423-9-Chapter08-610.jpg功能选项卡978-7-111-42423-9-Chapter08-611.jpg区域中的“曲面”按钮978-7-111-42423-9-Chapter08-612.jpg。

②选取边界曲线。选取ISDX曲线6，然后按住键盘上的Ctrl键，分别选取ISDX曲线1、ISDX曲线3和ISDX曲线2，此时系统便以这四条ISDX曲线为边界形成一个ISDX曲面。


图8.8.54 创建造型曲面1的第二部分曲面

③在“曲面创建”操控板中的“参考”界面中单击978-7-111-42423-9-Chapter08-614.jpg区域，然后选取ISDX曲线5，这样ISDX曲线5便成为ISDX曲面的内部控制曲线。

④完成ISDX曲面的创建后，单击“造型：曲面”操控板中的978-7-111-42423-9-Chapter08-615.jpg按钮。

Step9.设置两个ISDX曲面相切。

（1）单击“曲面连接”按钮978-7-111-42423-9-Chapter08-616.jpg。

（2）在系统978-7-111-42423-9-Chapter08-617.jpg的提示下，按住Ctrl键，选取造型曲面1的第一部分曲面和第二部分曲面。

（3）此时若曲面上显示虚线连接图标（图8.8.55 a，即衔接方式），则应单击该图标，该图标即变为实线箭头（图8.8.55b，即相切方式）。

（4）单击操控板中的978-7-111-42423-9-Chapter08-618.jpg按钮。

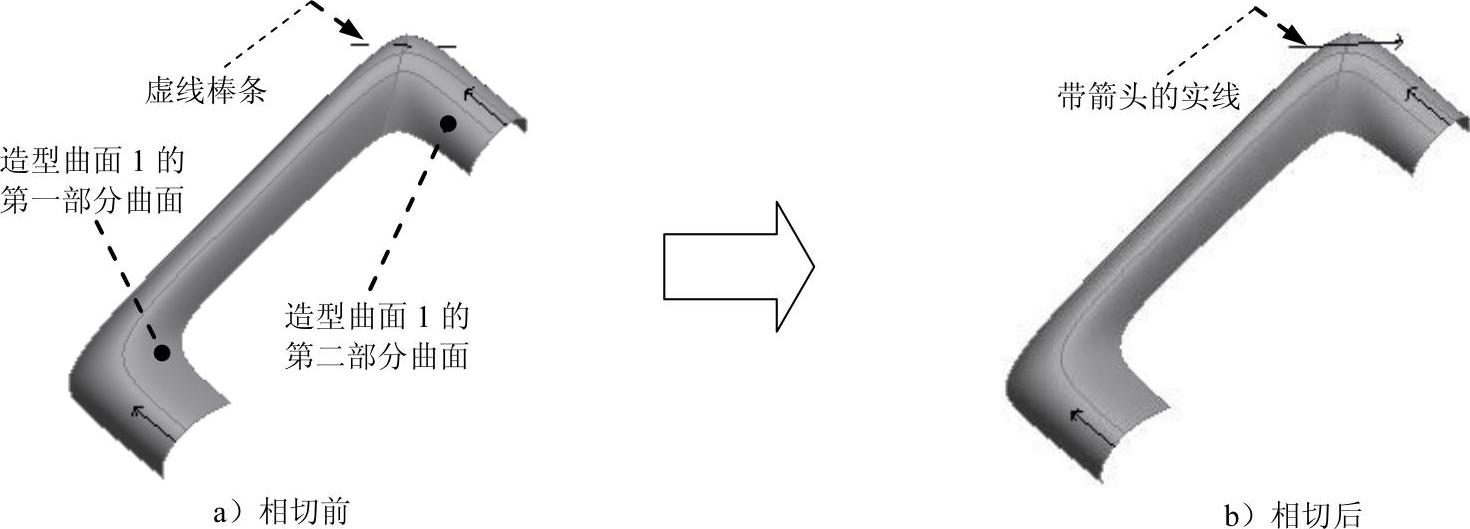

图8.8.55 设置两个ISDX曲面相切

Step10.单击978-7-111-42423-9-Chapter08-620.jpg功能选项卡中的978-7-111-42423-9-Chapter08-621.jpg按钮，完成造型设计，退出造型环境。

Stage4.创建第二个造型曲面特征

Step1.单击978-7-111-42423-9-Chapter08-622.jpg功能选项卡978-7-111-42423-9-Chapter08-623.jpg区域中的“造型”按钮978-7-111-42423-9-Chapter08-624.jpg，进入ISDX环境。

Step2.创建图8.8.56所示的ISDX曲线21（COS曲 线）。

（1）单击978-7-111-42423-9-Chapter08-625.jpg功能选项卡978-7-111-42423-9-Chapter08-626.jpg区域中的“设置活动平面”按钮978-7-111-42423-9-Chapter08-627.jpg，选取TOP基准平面为活动平面，此时模型如图8.8.57所示。


图8.8.56 创建ISDX曲线21


图8.8.57 TOP为活动平面

（2）创建初步的ISDX曲线21。

①单击978-7-111-42423-9-Chapter08-630.jpg功能选项卡978-7-111-42423-9-Chapter08-631.jpg区域中的“曲线”按钮978-7-111-42423-9-Chapter08-632.jpg。

②在操控板中单击978-7-111-42423-9-Chapter08-633.jpg按钮。

③选择父曲面。在操控板中单击978-7-111-42423-9-Chapter08-634.jpg选项卡，在弹出的界面中单击978-7-111-42423-9-Chapter08-635.jpg后的978-7-111-42423-9-Chapter08-636.jpg选项，然后选取图8.8.58所示的曲面。

④绘制图8.8.58所示的初步的ISDX曲线21，然后单击操控板中的978-7-111-42423-9-Chapter08-637.jpg按钮。

（3）编辑初步的ISDX曲线21。

①单击978-7-111-42423-9-Chapter08-638.jpg功能选项卡978-7-111-42423-9-Chapter08-639.jpg区域中的“曲线编辑”按钮978-7-111-42423-9-Chapter08-640.jpg。选取初步的ISDX曲线21。

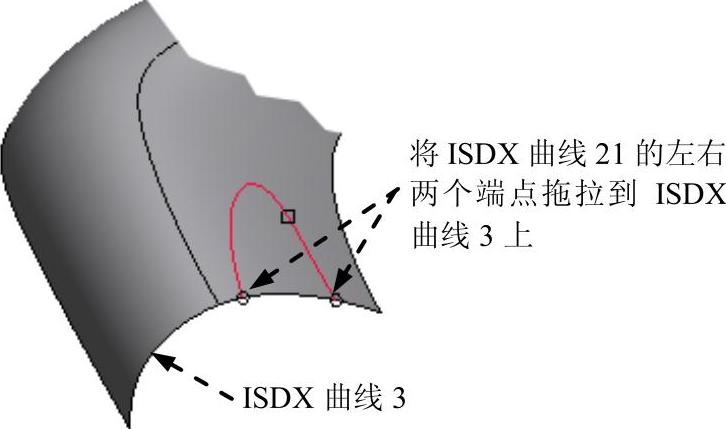

②按住Shift键，将ISDX曲线21的左、右两个端点拖拉到ISDX曲线3上，此时两个端点显示为小圆圈“○”，如图8.8.59所示。

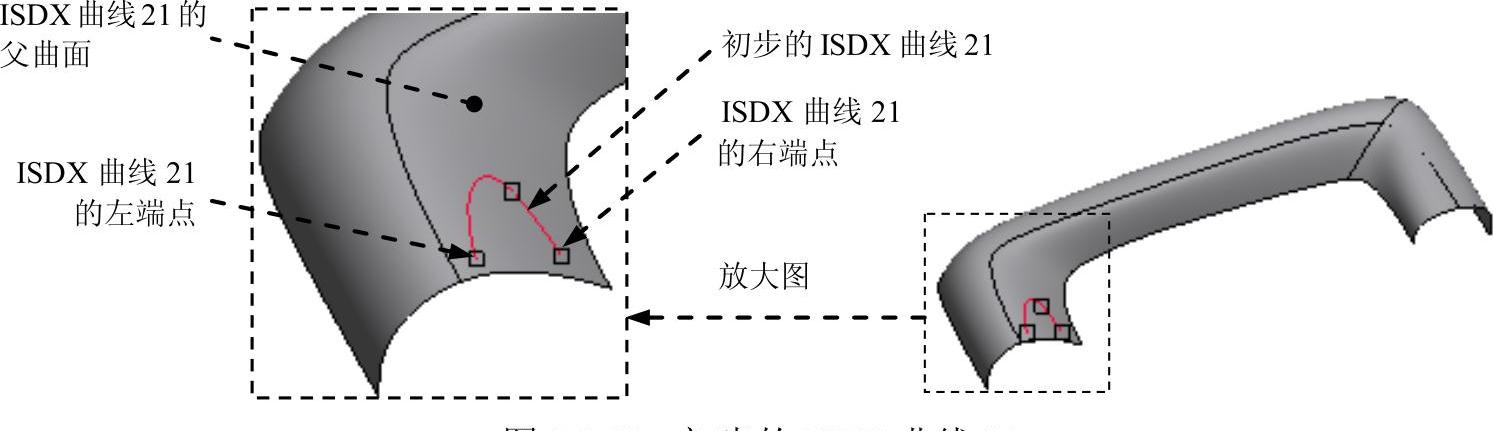

图8.8.58 初步的ISDX曲线21

（4）设置ISDX曲线21的左、右端点与RIGHT基准平面垂直。

①选取ISDX曲线21的右端点，单击操控板上的978-7-111-42423-9-Chapter08-642.jpg选项卡，在弹出的界面中的978-7-111-42423-9-Chapter08-643.jpg区域下的978-7-111-42423-9-Chapter08-644.jpg下拉列表中选择978-7-111-42423-9-Chapter08-645.jpg选项，选择RIGHT基准平面作为法向平面，这样ISDX曲线21在其右端点处的切线方向便与RIGHT基准平面垂直。在978-7-111-42423-9-Chapter08-646.jpg文本框中输入该端点切线的长度值2.5，并按回车键。

②按照上步同样的方法，设置ISDX曲线21的左端点与RIGHT基准平面垂直。该端点切线的长度值为6.0。

（5）对照曲线的曲率图，编辑ISDX曲线21。

①单击978-7-111-42423-9-Chapter08-647.jpg按钮，选择Course_v5视图。

②在978-7-111-42423-9-Chapter08-648.jpg功能选项卡中的978-7-111-42423-9-Chapter08-649.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-650.jpg，然后单击图8.8.60中的ISDX曲线21；对照图8.8.60所示的曲率图（注意：此时在978-7-111-42423-9-Chapter08-651.jpg文本框中输入数值5.00），再次对ISDX曲线21上的几个点进行拖拉编辑。

（6）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-652.jpg按钮。


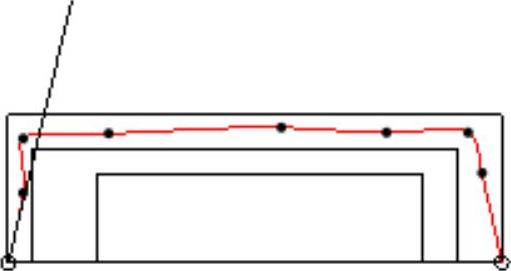

图8.8.59 对齐各端点

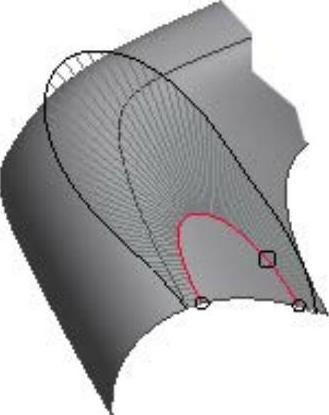

图8.8.60 ISDX曲线21的曲率图

Step3.创建图8.8.61所示的ISDX曲线22。

（1）单击978-7-111-42423-9-Chapter08-655.jpg功能选项卡978-7-111-42423-9-Chapter08-656.jpg区域中的“设置活动平面”按钮978-7-111-42423-9-Chapter08-657.jpg，选取RIGHT基准平面为活动平面，此时模型如图8.8.62所示。


图8.8.61 创建ISDX曲线22


图8.8.62 RIGHT为活动平面

（2）单击978-7-111-42423-9-Chapter08-660.jpg按钮，选择Course_v3视图。

（3）创建初步的ISDX曲线22。单击978-7-111-42423-9-Chapter08-661.jpg功能选项卡978-7-111-42423-9-Chapter08-662.jpg区域中的“曲线”按钮978-7-111-42423-9-Chapter08-663.jpg。在操控板中单击978-7-111-42423-9-Chapter08-664.jpg按钮。绘制图8.8.63所示的初步的ISDX曲线22，然后单击操控板中的978-7-111-42423-9-Chapter08-665.jpg按钮。

（4）编辑初步的ISDX曲线22。

①单击978-7-111-42423-9-Chapter08-666.jpg按钮，选择Course_v5视图。

②单击978-7-111-42423-9-Chapter08-667.jpg功能选项卡978-7-111-42423-9-Chapter08-668.jpg区域中的“曲线编辑”按 钮978-7-111-42423-9-Chapter08-669.jpg。单击图8.8.63中初步的ISDX曲线22。

③按住Shift键，将ISDX曲线22的上端点拖拉到ISDX曲线21上，该端点将变成小叉“×”，如图8.8.64所示。

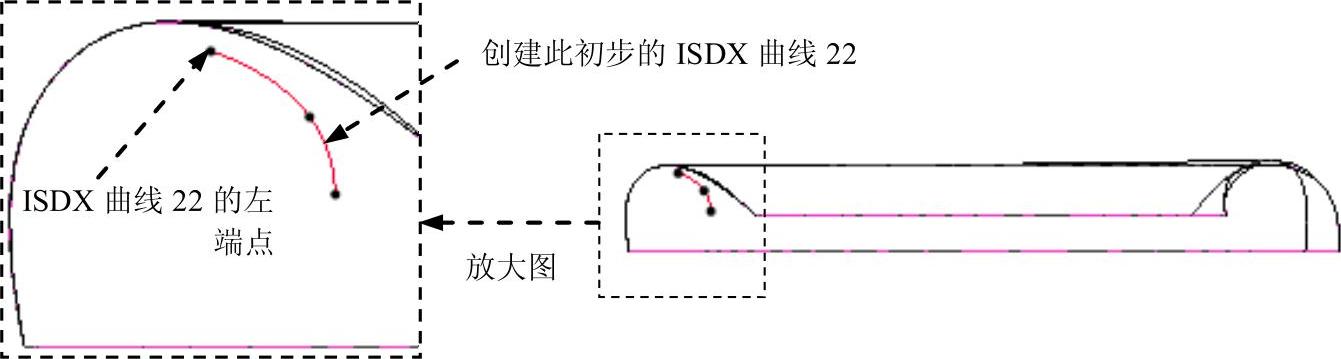

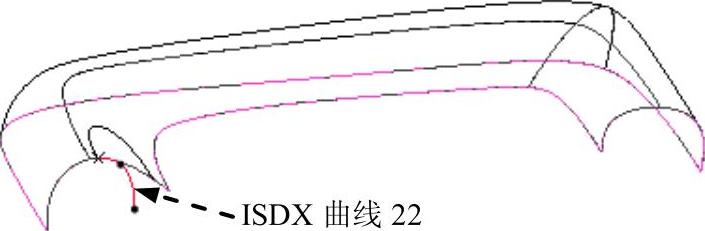

图8.8.63 创建初步的ISDX曲线22

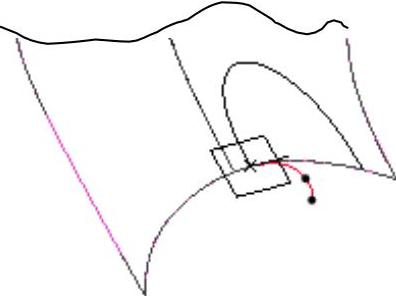

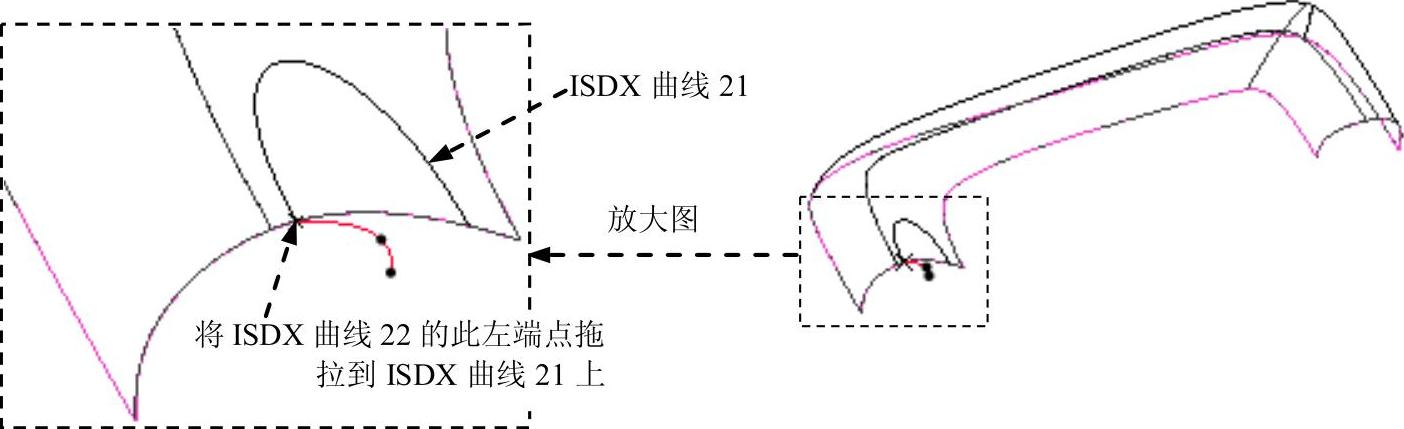

图8.8.64 对齐端点

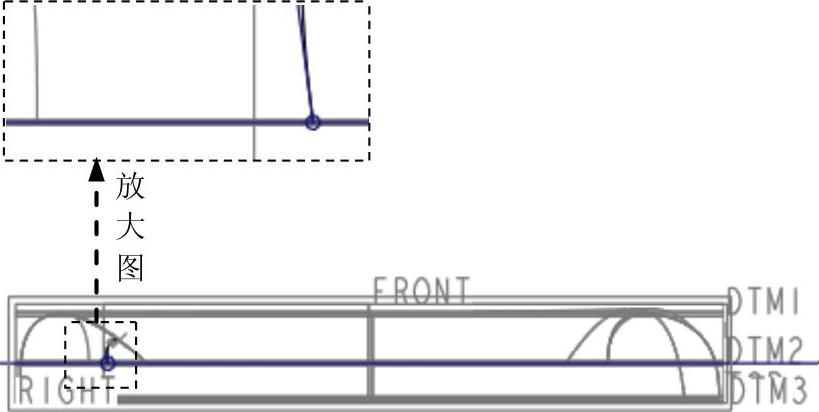

④按住Shift键，将ISDX曲线22的下端点拖拉到基准平面DTM2上，此时下端点显示为小圆圈“○”，如图8.8.65所示。


图8.8.65 对齐端点

（5）设置ISDX曲线22上端点的“曲面相切”约束。选取ISDX曲线22的上端点，单击操控板上的978-7-111-42423-9-Chapter08-673.jpg选项卡，在弹出的界面中的978-7-111-42423-9-Chapter08-674.jpg区域下的978-7-111-42423-9-Chapter08-675.jpg下拉列表中选择978-7-111-42423-9-Chapter08-676.jpg选项，在978-7-111-42423-9-Chapter08-677.jpg文本框中输入该端点切线的长度值2.0，并按回车键，如图8.8.66所示。

（6）对照曲率图，对ISDX曲线22编辑。

①单击978-7-111-42423-9-Chapter08-678.jpg按钮，选择Course_v3视图。

②在978-7-111-42423-9-Chapter08-679.jpg功能选项卡中的978-7-111-42423-9-Chapter08-680.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-681.jpg，然后单击图8.8.67中的ISDX曲线22；对照图8.8.67所示的曲率图（注意：此时在978-7-111-42423-9-Chapter08-682.jpg文本框中输入数值3.00），再次对ISDX曲线22上的其他几个点进行拖拉编辑。

（7）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-683.jpg按钮。

Step4.创建图8.8.68所示的ISDX曲线23。

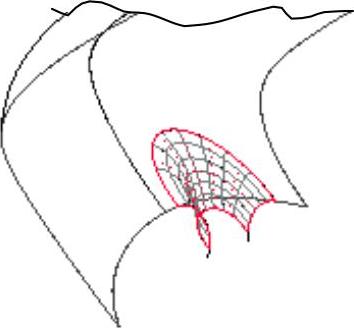

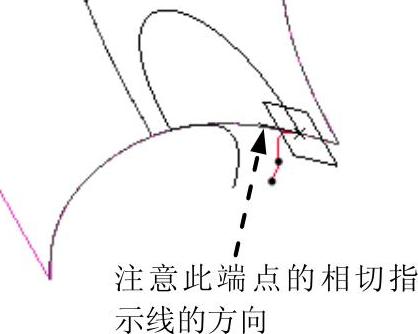

图8.8.66 设置约束


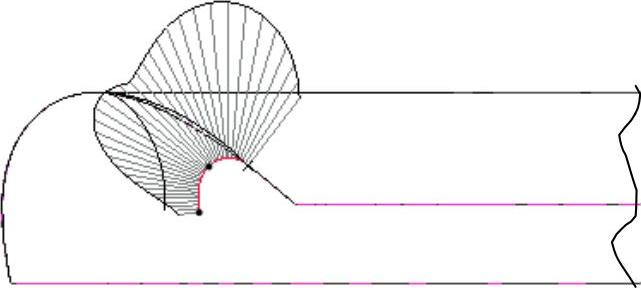

图8.8.67 ISDX曲线22的曲率图


图8.8.68 创建ISDX曲线23

（1）设置模型显示状态。单击978-7-111-42423-9-Chapter08-687.jpg按钮，选择Course_v3视图。

说明：如果在编辑ISDX曲线22的时候，没有旋转视图，那么就不需要作此步的操作。

（2）设置活动平面。仍然以RIGHT基准平面为活动平面。

（3）创建初步的ISDX曲线23。单击978-7-111-42423-9-Chapter08-688.jpg功能选项卡978-7-111-42423-9-Chapter08-689.jpg区域中的“曲线”按钮978-7-111-42423-9-Chapter08-690.jpg，在操控板中单击978-7-111-42423-9-Chapter08-691.jpg按钮，绘制图8.8.69所示的初步的ISDX曲线23，然后单击操控板中的978-7-111-42423-9-Chapter08-692.jpg按钮。

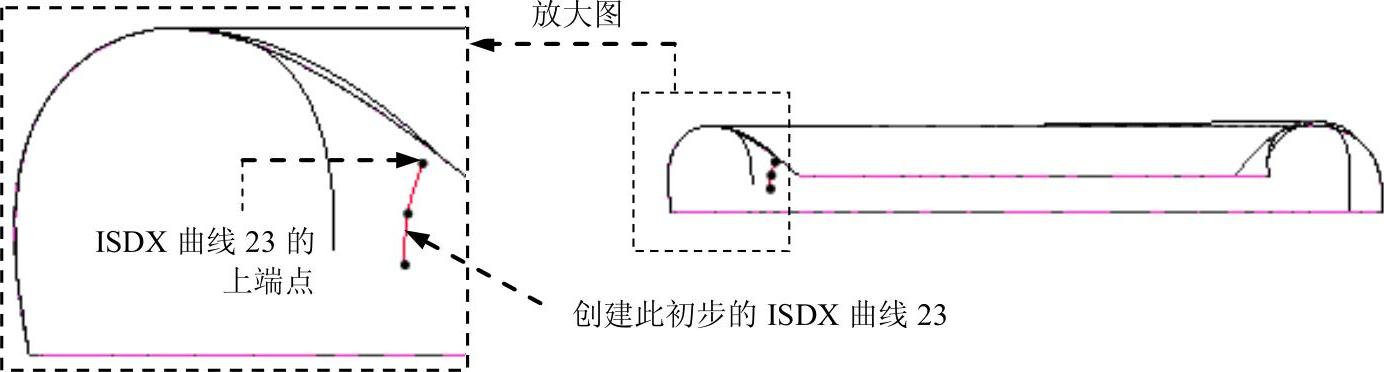

图8.8.69 创建初步的ISDX曲线23

（4）编辑初步的ISDX曲线23。单击978-7-111-42423-9-Chapter08-694.jpg按钮，选择Course_v5视图。单击978-7-111-42423-9-Chapter08-695.jpg功能选项卡978-7-111-42423-9-Chapter08-696.jpg区域中的“曲线编辑”按钮978-7-111-42423-9-Chapter08-697.jpg，选取图8.8.69中初步的ISDX曲线23。

①按住Shift键，将ISDX曲线23的上端点拖拉到ISDX曲线21上，该端点将变成小叉“×”，如图8.8.70所示。

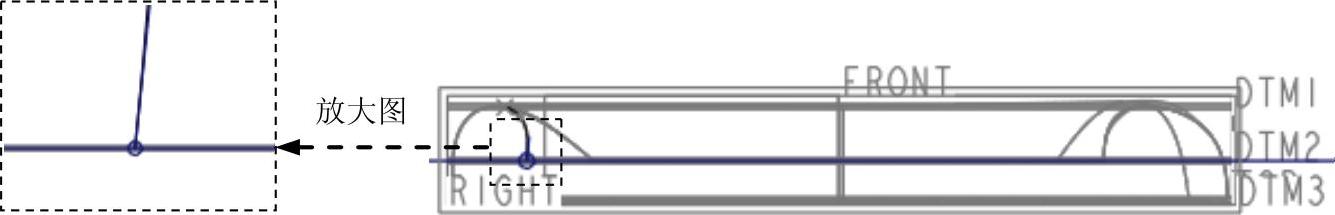

②按住Shift键，将ISDX曲线23的下端点拖拉到基准平面DTM2上，此时左端点显示为小圆圈“○”，如图8.8.71所示。

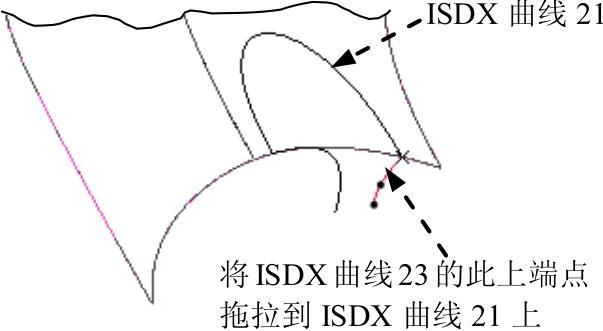

图8.8.70 对齐端点


图8.8.71 对齐端点

（5）设置ISDX曲线23上端点的“曲面相切”约束。选取ISDX曲线23的上端点，单击操控板上的978-7-111-42423-9-Chapter08-700.jpg选项卡，在弹出的界面中的978-7-111-42423-9-Chapter08-701.jpg区域下的978-7-111-42423-9-Chapter08-702.jpg下拉列表中选择978-7-111-42423-9-Chapter08-703.jpg选项，在978-7-111-42423-9-Chapter08-704.jpg文本框中输入该端点切线的长度值1.5，并按回车键，如图8.8.72所示。

（6）对照曲率图，编辑ISDX曲线23。

①单击978-7-111-42423-9-Chapter08-705.jpg按钮，选择Course_v3视图。

②在978-7-111-42423-9-Chapter08-706.jpg功能选项卡中的978-7-111-42423-9-Chapter08-707.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-708.jpg，然后单击图8.8.73中的ISDX曲线23；对照图8.8.73所示的曲率图（注意：此时在978-7-111-42423-9-Chapter08-709.jpg文本框中输入数值2.00），再次对ISDX曲线23上的其他几个点进行拖拉编辑。

（7）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-710.jpg按钮。

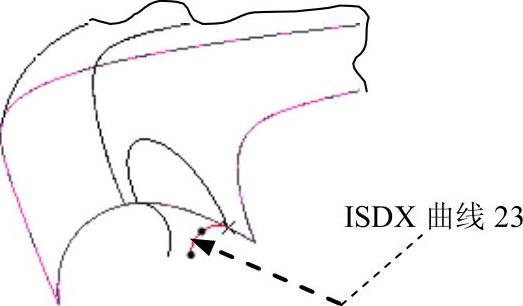

图8.8.72 设置约束


图8.8.73 ISDX曲线23的曲率图

Step5.创建图8.8.74所示的ISDX曲线24。

（1）单击978-7-111-42423-9-Chapter08-713.jpg功能选项卡978-7-111-42423-9-Chapter08-714.jpg区域中的“设置活动平面”按钮978-7-111-42423-9-Chapter08-715.jpg，选择DTM2基准平面为活动平面，此时模型如图8.8.75所示。

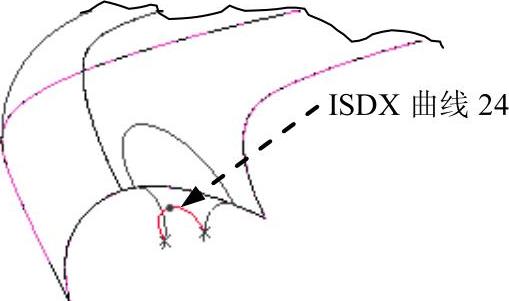

图8.8.74 创建ISDX曲线24


图8.8.75 DTM2为活动平面

（2）单击978-7-111-42423-9-Chapter08-718.jpg按钮，选择Course_v1视图。

（3）创建初步的ISDX曲线24。单击978-7-111-42423-9-Chapter08-719.jpg功能选项卡978-7-111-42423-9-Chapter08-720.jpg区域中的“曲线”按钮978-7-111-42423-9-Chapter08-721.jpg，在操控板中单击978-7-111-42423-9-Chapter08-722.jpg按钮，绘制图8.8.76所示的初步的ISDX曲线24，然后单击操控板中的978-7-111-42423-9-Chapter08-723.jpg按钮。

（4）编辑初步的ISDX曲线24。

①单击978-7-111-42423-9-Chapter08-724.jpg功能选项卡978-7-111-42423-9-Chapter08-725.jpg区域中的“曲线编辑”按 钮978-7-111-42423-9-Chapter08-726.jpg。单击图8.8.76中初步的ISDX曲线24。

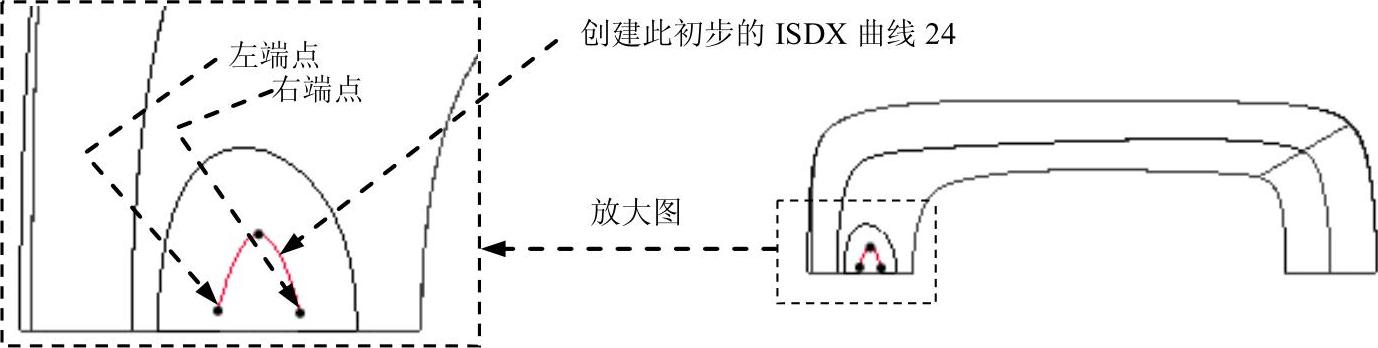

图8.8.76 创建初步的ISDX曲线24

②按住Shift键，将ISDX曲线24的左端点拖拉到ISDX曲线22上，将右端点拖拉到ISDX曲线23上，这两端点将变成小叉“×”，如图8.8.77所示。

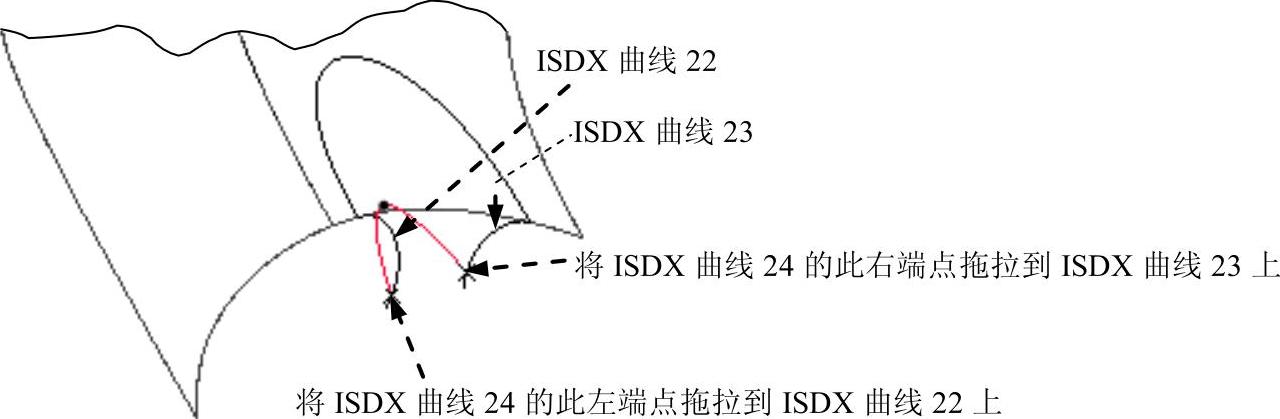

图8.8.77 对齐端点

（5）设置ISDX曲线24的左、右端点与RIGHT基准平面垂直。

①选取ISDX曲线24的右端点，单击操控板上的978-7-111-42423-9-Chapter08-729.jpg选项卡，在弹出的界面中的978-7-111-42423-9-Chapter08-730.jpg区域下的978-7-111-42423-9-Chapter08-731.jpg下拉列表中选择978-7-111-42423-9-Chapter08-732.jpg选项，选取RIGHT基准平面作为法向平面（可以从模型树中选取），这样ISDX曲线24在其右端点处的切线方向便与RIGHT基准平面垂直。在978-7-111-42423-9-Chapter08-733.jpg文本框中输入该端点切线的长度值5.0，并按回车键。

②按照上步同样的方法，设置ISDX曲线24的左端点与RIGHT基准平面垂直。该端点切线的长度为4.0。

（6）对照曲率图，编辑ISDX曲线24。

①单击978-7-111-42423-9-Chapter08-734.jpg按钮，选择Course_v1视图。

②在978-7-111-42423-9-Chapter08-735.jpg功能选项卡中的978-7-111-42423-9-Chapter08-736.jpg区域中单击“曲率”按钮978-7-111-42423-9-Chapter08-737.jpg，然后单击图8.8.78中的ISDX曲线24；对照图8.8.78所示的曲率图（注意：此时在978-7-111-42423-9-Chapter08-738.jpg文本框中输入数值1.00），再次对ISDX曲线24的中间点进行拖拉编辑。

（7）完成编辑后，单击操控板中的978-7-111-42423-9-Chapter08-739.jpg按钮。

Step6.创建图8.8.79所示的造型曲面2。

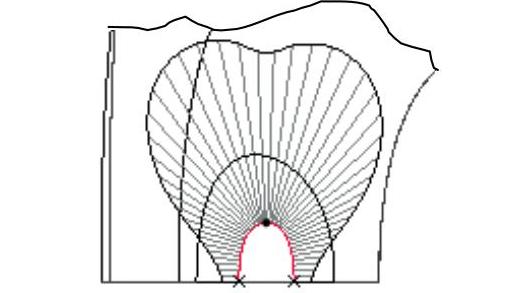

图8.8.78 ISDX曲线24的曲率图


图8.8.79 创建造型曲面2

（1）单击978-7-111-42423-9-Chapter08-742.jpg功能选项卡978-7-111-42423-9-Chapter08-743.jpg区域中的“曲面”按钮978-7-111-42423-9-Chapter08-744.jpg。

（2）选取边界曲线。选取ISDX曲线21，然后按住键盘上的Ctrl键，分别选取ISDX曲线22、ISDX曲线23和ISDX曲线24，此时系统便以这四条ISDX曲线为边界形成一个 局部的ISDX曲面。

（3）完成ISDX曲面的创建后，单击“造型：曲面”操控板中的978-7-111-42423-9-Chapter08-745.jpg按钮。

Step7.单击978-7-111-42423-9-Chapter08-746.jpg功能选项卡中的978-7-111-42423-9-Chapter08-747.jpg按钮。完成造型设计，退出造型环境。

Stage5.合并造型曲面1和造型曲面2

Step1.设置“选择”类型。在“智能”选取栏中选择978-7-111-42423-9-Chapter08-748.jpg选项，这样将会很轻易地选取到曲面，包括一般的曲面、ISDX曲面以及它们的合并面组。

Step2.创建图8.8.80所示的合并曲面。选取造型曲面1，然后按住键盘上的Ctrl键，选取造型曲面2。单击978-7-111-42423-9-Chapter08-749.jpg按钮，单击“完成”按钮978-7-111-42423-9-Chapter08-750.jpg。

Stage6.镜像、合并曲面

Step1.创建图8.8.81所示的面组的镜像。


图8.8.80 合并曲面


图8.8.81 镜像面组

（1）选择要镜像的曲面——Stage5中Step2创建的合并曲面。

（2）单击978-7-111-42423-9-Chapter08-753.jpg功能选项卡978-7-111-42423-9-Chapter08-754.jpg区域中的“镜像”按钮978-7-111-42423-9-Chapter08-755.jpg。

（3）选取RIGHT基准平面为镜像中心平面。

（4）单击操控板中的“完成”按钮978-7-111-42423-9-Chapter08-756.jpg。

Step2.将上一步创建的镜像面组与源面组合并。按住Ctrl键，选取要合并的两个面组。 单击978-7-111-42423-9-Chapter08-757.jpg按钮，单击“完成”按钮978-7-111-42423-9-Chapter08-758.jpg。

Stage7.加厚造型曲面

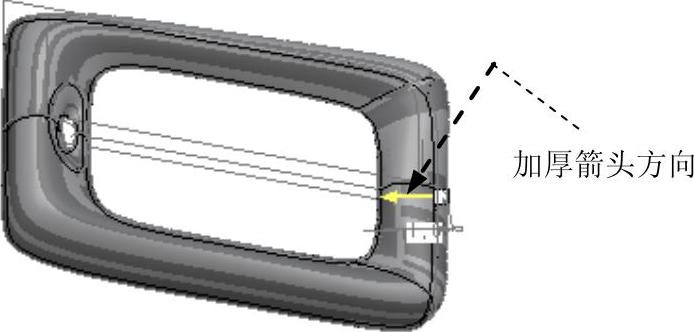

下面将加厚上一步创建的合并曲面，生成实体模型，如图8.8.82所示。


图8.8.82 加厚造型曲面

（1）选取要加厚的合并曲面。

（2）单击978-7-111-42423-9-Chapter08-760.jpg功能选项卡978-7-111-42423-9-Chapter08-761.jpg区域中的978-7-111-42423-9-Chapter08-762.jpg按钮。加厚的箭头方向如图8.8.82所示，输入薄壁实体的厚度值1.0。

（3）单击978-7-111-42423-9-Chapter08-763.jpg按钮，完成加厚操作。

Stage8.隐藏曲线和曲面

Step1.在模型树中选择978-7-111-42423-9-Chapter08-764.jpg，右击，从弹出的快捷菜单中选择978-7-111-42423-9-Chapter08-765.jpg命令；用同样的方法隐藏978-7-111-42423-9-Chapter08-766.jpg。

Step2.隐藏曲线和曲面。

（1）在导航选项卡单击978-7-111-42423-9-Chapter08-767.jpg按钮，在弹出的快捷菜单中选择978-7-111-42423-9-Chapter08-768.jpg命令。

（2）在层树中选取978-7-111-42423-9-Chapter08-769.jpg层，右击，从快捷菜单中选择978-7-111-42423-9-Chapter08-770.jpg命令；用同样的方法隐藏978-7-111-42423-9-Chapter08-771.jpg层。
