2.4.3 创建装配族表
本节将介绍装配族表的创建过程。装配族表以装配体中零件的族表为基础，也就是说，要创建一个装配体的家族表，该装配体中应该至少有一个元件家族表。下面以图2.4.7所示的装配（螺钉和垫圈的装配）为例，说明创建装配族表的一般操作过程。

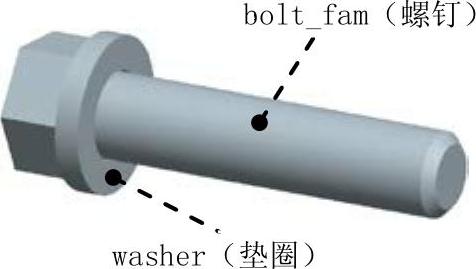

图2.4.7 螺钉和垫圈的装配
Step1.将工作目录设置至D：\creo2.2\work\ch02\ch02.04\asm_fam，打开文件asm_fam.asm。
注意：打开文件前，建议关闭所有窗口并将内存中的文件全部拭除。
该普通装配模型包含两个零件：螺钉和垫圈。其中螺钉是2.4.2节螺钉族表中的普通模型，垫圈也是其族表中的普通模型。
Step2.在装配模块中，在功能选项卡区域的
选项卡中单击“族表”按钮
，系统弹出“族表ASM_FAM”对话框。
Step3.增加族表的列。在“族表ASM_FAM”对话框中选择下拉菜单
命令，在系统弹出的图2.4.3所示的“族项”对话框中进行下列操作：
（1）在
区域选中
单选项。
（2）在装配模型中选取螺栓和垫圈零件，系统即将这两个零件添加到项目列表中。
（3）单击“族项”对话框中的
按钮，系统返回“族表ASM_FAM”对话框。
Step4.增加实例行。在“族表”对话框中选择下拉菜单
命令，添加三个实例行。此时族表如图2.4.8所示，利用该族表可以生成许多装配实例。关于装配实例的生成，要明白一个道理：装配实例的构成是由各元件的家族实例所决定的。
图2.4.8 “族表ASM_FAM”对话框（一）
图2.4.8所示的“族表”对话框中，元件项目列取值的意义如下：
●
：在此装配实例中显示该元件的普通模型，并且普通模型中的隐含特征会被恢复。
●
：在装配实例中显示该元件的普通模型，并且普通模型中的隐含特征会被继续隐含。
●
：在装配实例中显示该元件的普通模型，普通模型中的任何特征都会显示。
●元件的某个实例名：在此装配实例中用该元件的某一个实例替代该元件的普通模型。
Step5.完成后的装配族表如图2.4.9所示，操作提示如下：
（1）在螺钉（bolt_fam）列及垫圈（washer）列下分别输入两个元件的各实例名。在本例中，由于装配实例名与螺钉元件的实例名部分相同，所以可用该对话框中
菜单下的
和
命令来快速完成族表中螺钉（bolt_fam）实例名的填写。
（2）完成族表后，单击该对话框中的
按钮。

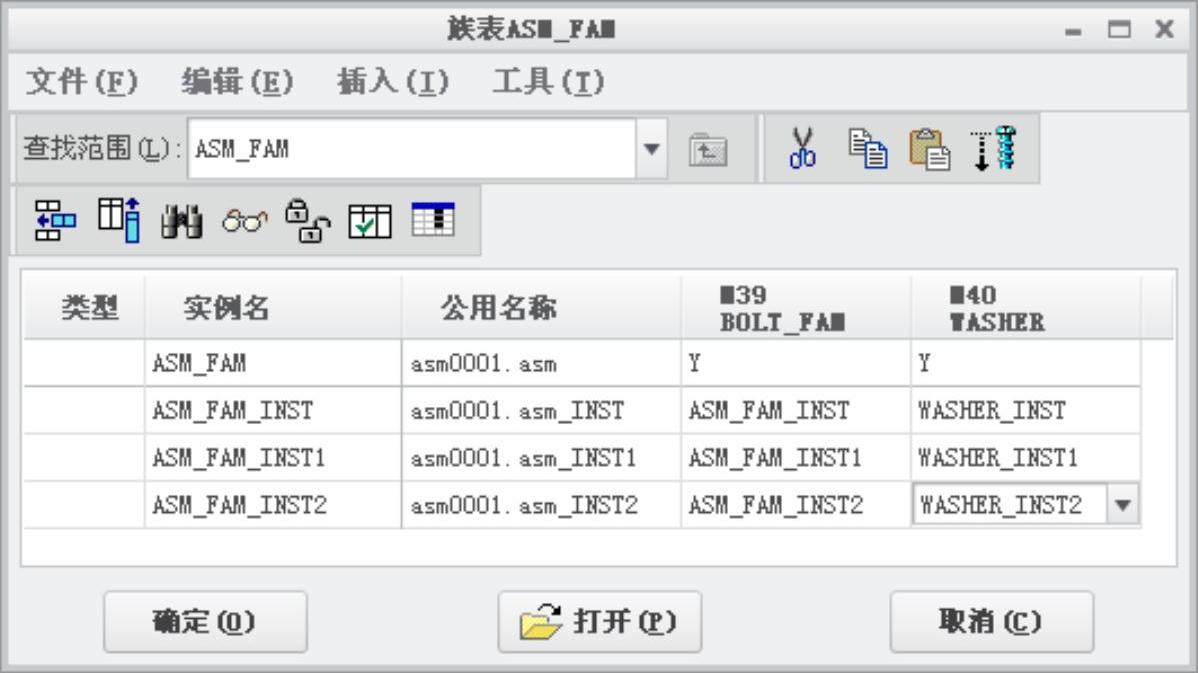

图2.4.9 “族表ASM_FAM”对话框（二）
