8.6 ISDX曲面的连接
通过前面的学习，我们知道ISDX曲面质量主要取决于曲线的质量，除此之外，还有一个重要的因素影响ISDX曲面质量，这就是曲面间的连接关系，两个相邻曲面的连接关系有三种情况：衔接（Matched）、相切（Tangent）和曲率（Curvature）。为了保证两个相邻曲面的光滑过渡，应该设置相切（Tangent）或曲率（Curvature）连接关系。
下面举例说明ISDX曲面连接的一些情况和一般操作过程。
Step1.设置工作目录和打开文件。
（1）将工作目录设置至D：\creo2.2\work\ch08\ch08.06。
（2）打开文件isdx_surface_connection.prt。
Step2.编辑定义模型树中的造型特征，进入ISDX环境。
Step3.创建ISDX曲面1。
（1）单击
功能选项卡
区域中的“曲面”按钮
。
（2）在图8.6.1中，选取ISDX曲线1；然后按住键盘上的Ctrl键，分别选取ISDX曲线2、ISDX曲线5和ISDX曲线4，此时系统便以这四条ISDX曲线为边界形成ISDX曲面1，如图8.6.2所示。
（3）单击“造型：曲面”操控板中的按钮
，完成ISDX曲面1的创建。

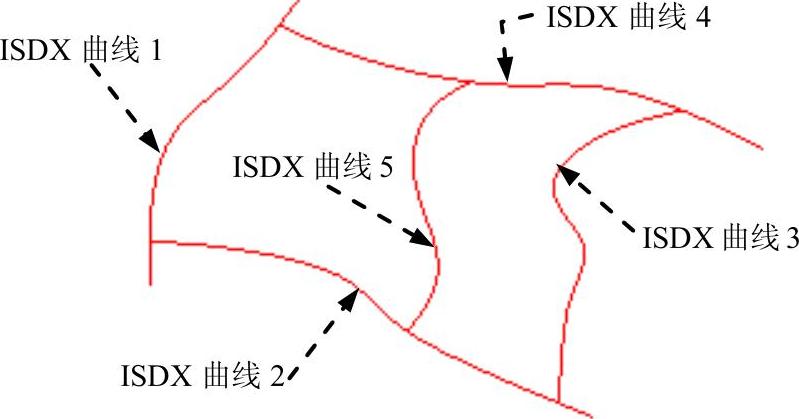

图8.6.1 模型

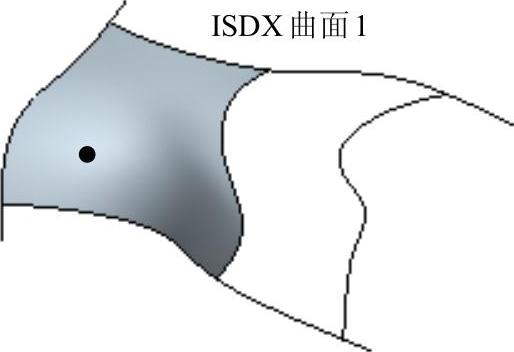

图8.6.2 创建ISDX曲面1
Step4.创建ISDX曲面2。
（1）单击
功能选项卡
区域中的“曲面”按钮
。
（2）在图8.6.1中，选取ISDX曲线2；然后按住键盘上的Ctrl键，分别选取ISDX曲线3、ISDX曲线4和ISDX曲线5，此时系统便以这四条ISDX曲线为边界形成ISDX曲面2，如图8.6.3所示。
注意：此时在ISDX曲面1与ISDX曲面2的公共边界线（ISDX曲线5）上出现一个小的图标，该图标是ISDX曲面2与ISDX曲面1间的连接标记，我们可以改变此图标的显示大小。操作方法为：在
功能选项卡中选择
命令，在“造型首选项”对话框的
下的
文本框中输入数值10.0，并按回车键；关闭“造型首选项”对话框，可看到此图标变大，如图8.6.4所示。
（3）单击“造型：曲面”操控板中的
按钮，完成ISDX曲面2的创建。
图8.6.3 创建ISDX曲面2

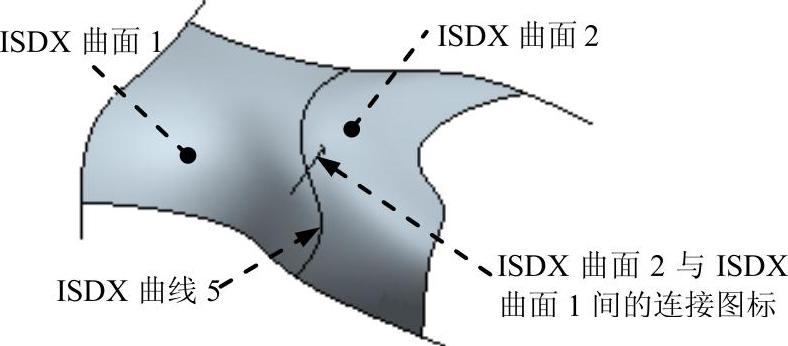

图8.6.4 连接标记
Step5.修改ISDX曲面2与ISDX曲面1间的连接类型。
（1）选取ISDX曲面2。
（2）单击“曲面连接”按钮
，系统弹出图8.6.5所示的操控板。

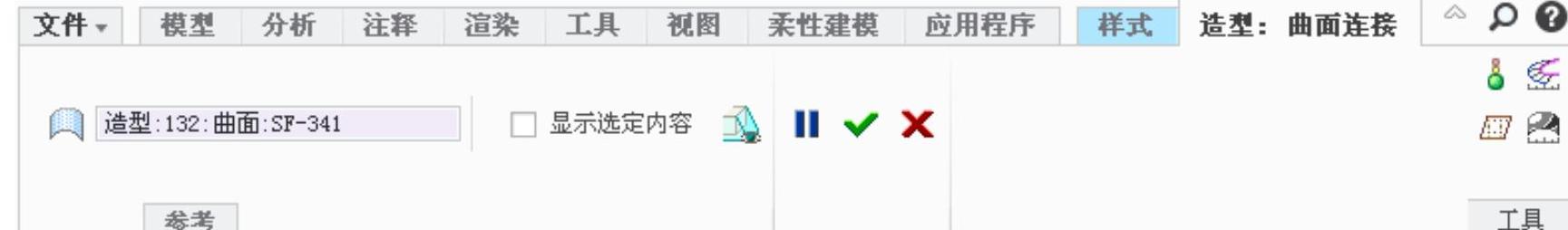

图8.6.5 “造型：曲面连接”操控板
（3）ISDX曲面2与ISDX曲面1间的连接类型有以下三种：
●相切（Tangent）
两个ISDX曲面在连接处相切，如图8.6.6所示，连接图标显示为单线箭头。
注意：与ISDX曲线的相切相似，无箭头的一段为“主控端”，此端所在的曲面（ISDX曲面1）为主控曲面；有箭头的一段为“受控端”，此端所在的曲面（ISDX曲面2）为受控曲面。单击“主控端”的尾部，可将其变为“受控端”，如图8.6.7所示，可看到两个曲面均会产生一些变化。

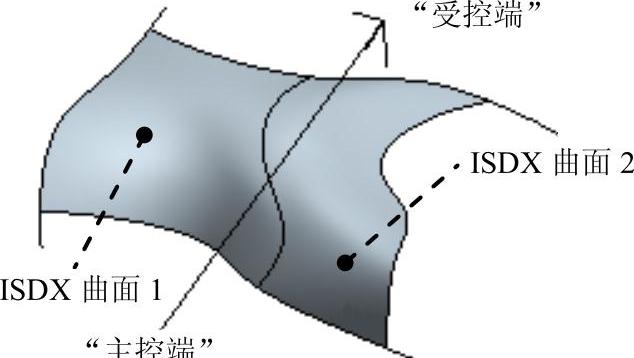

图8.6.6设置为“相切”类型1
图8.6.7 设置为“相切”类型2
●曲率（Curvature）
在图8.6.6中，左键双击相切连接图标的中部，连接图标将变成多线箭头（图8.6.8），此时两个ISDX曲面在连接处的各点的曲率相等，这就是“曲率”（Curvature）连接。
注意：与ISDX曲面的相切连接一样，无箭头的一段为“主控端”，此端所在的曲面（即ISDX曲面1）为主控曲面；有箭头的一段为“受控端”，此端所在的曲面（即ISDX曲面2）为受控曲面。同样，单击“主控端”的尾部，可将其变为“受控端”。
●衔接（Matched）
按住键盘Shift键，单击相切连接图标或曲率连接图标的中部，连接图标将变成“虚线”（图8.6.9），此时两个ISDX曲面在连接处的各点既不相切、曲率也不相等，这就是“衔接”（Matched）连接。
两个曲面“衔接”（Matched）时，曲面间不是光滑连接。单击中间的公共曲线，然后右击，从弹出的快捷菜单中选择
命令，立即可看到曲面的连接处有一道凸出“痕迹”，如图8.6.10所示。

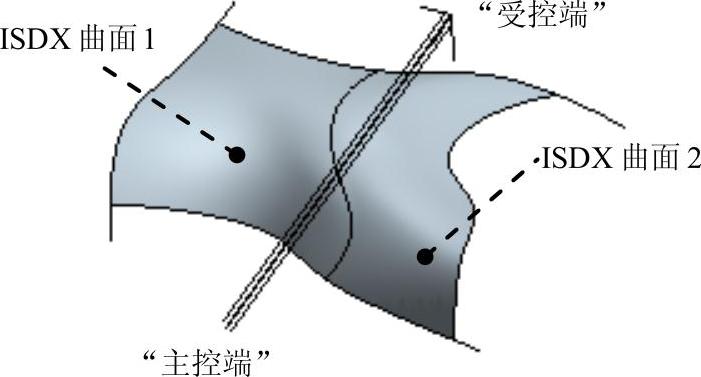

图8.6.8 设置为“曲率”类型
图8.6.9 设置为“衔接”类型
