8.7 ISDX曲面的修剪

用ISDX曲面上的一条或多条ISDX曲线可以修剪该ISDX曲面，如图8.7.1所示，中间一条ISDX曲线是ISDX曲面中的内部曲线，用这条内部曲线可以修剪图中所示的整张ISDX曲面。下面以此例说明ISDX曲面修剪的一般操作过程。

Step1.设置工作目录和打开文件。

（1）将工作目录设置至D：\creo2.2\work\ch08\ch08.07。

（2）打开文件isdx_surface_trim.prt。

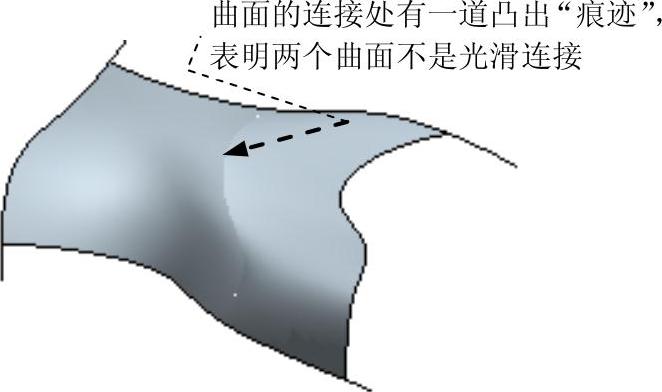

图8.6.10 设置为“衔接”类型2

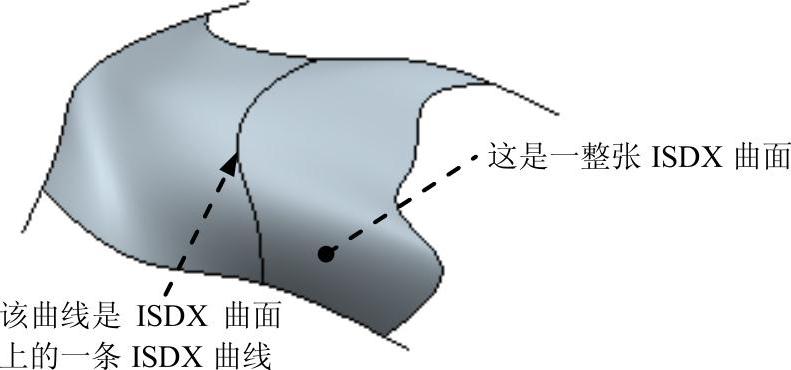

图8.7.1 模型

Step2.编辑定义模型树中的造型特征，进入ISDX环境。

Step3.修剪ISDX曲面。

（1）单击“曲面修剪”按钮，系统弹出图8.7.2所示的“造型：曲面修剪”操控板（一）。

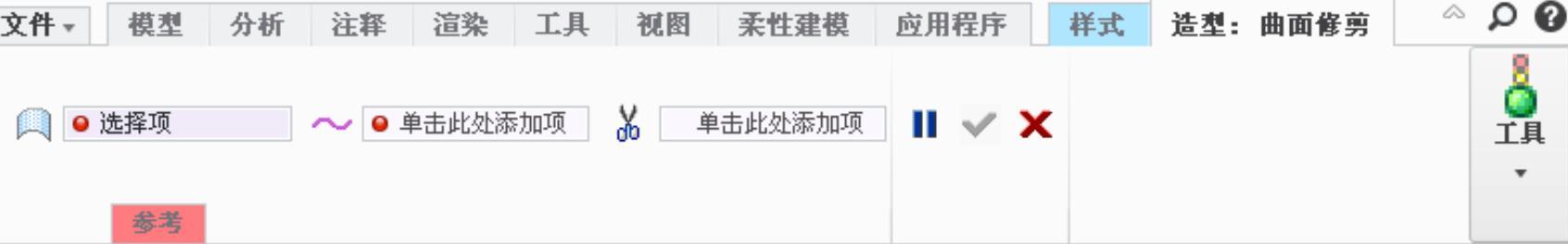

图8.7.2 “造型：曲面修剪”操控板（一）

（2）选择要修剪的ISDX曲面：在系统的提示下，单击图8.7.1所示的ISDX曲面。

（3）选择修剪曲线：单击图标后的字符，选取图8.7.1所示的内部ISDX曲线，此时操控板如图8.7.3所示。

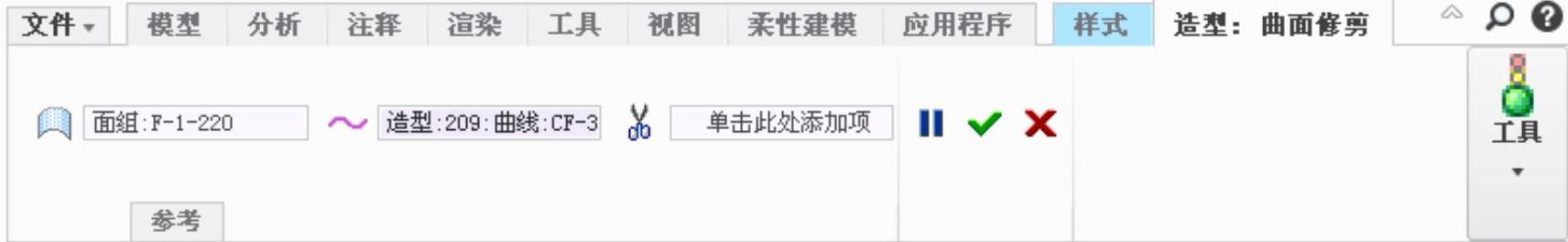

图8.7.3“ 造型：曲面修剪”操控板（二）

（4）单击图标后的字符，选择要修剪掉的ISDX曲面部分：单击图8.7.4所示的ISDX曲面部分。

（5）单击操控板中的按钮，完成ISDX曲面的修剪工作。修剪后的ISDX曲面如图8.7.5所示。

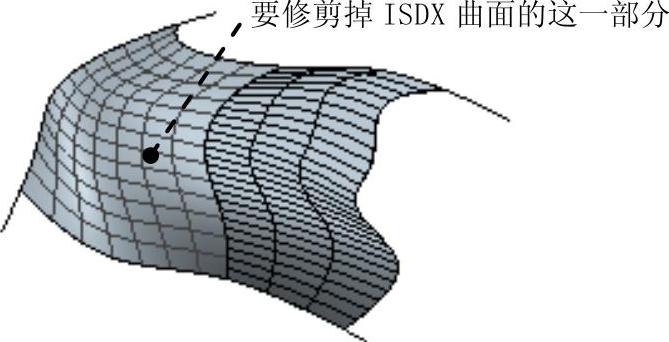

图8.7.4 选择要修剪掉的ISDX曲面部分

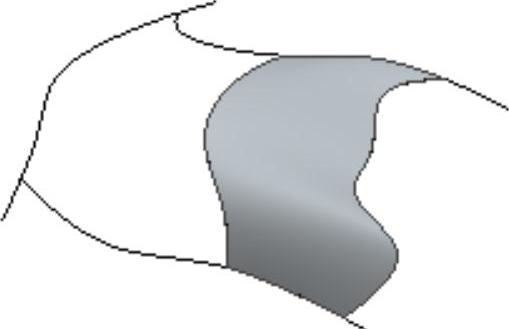

图8.7.5 修剪后
