11.3.2 举例说明

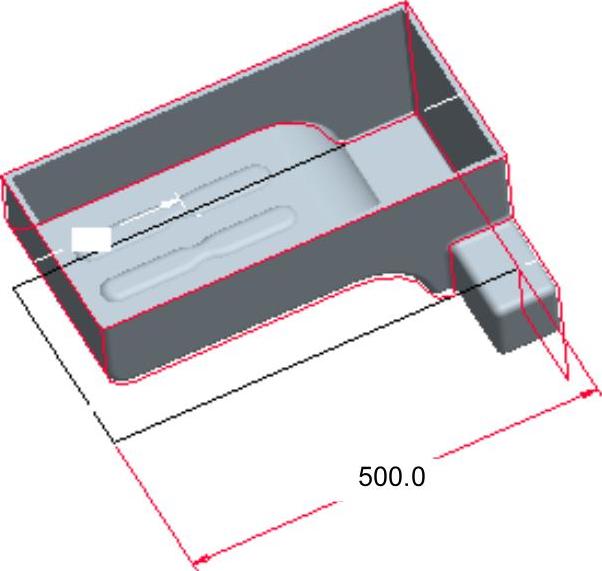

下面以图11.3.1所示的油底壳模型为例，详细说明灵敏度分析的过程。
图11.3.1 例子
Step1.设置工作目录和打开文件。
（1）将工作目录设置至D：\creo2.2\work\ch11\ch11.03。
（2）打开文件oil_tank_sensitivity.prt。
Step2.单击
功能选项卡
区域中的“敏感度分析”按钮

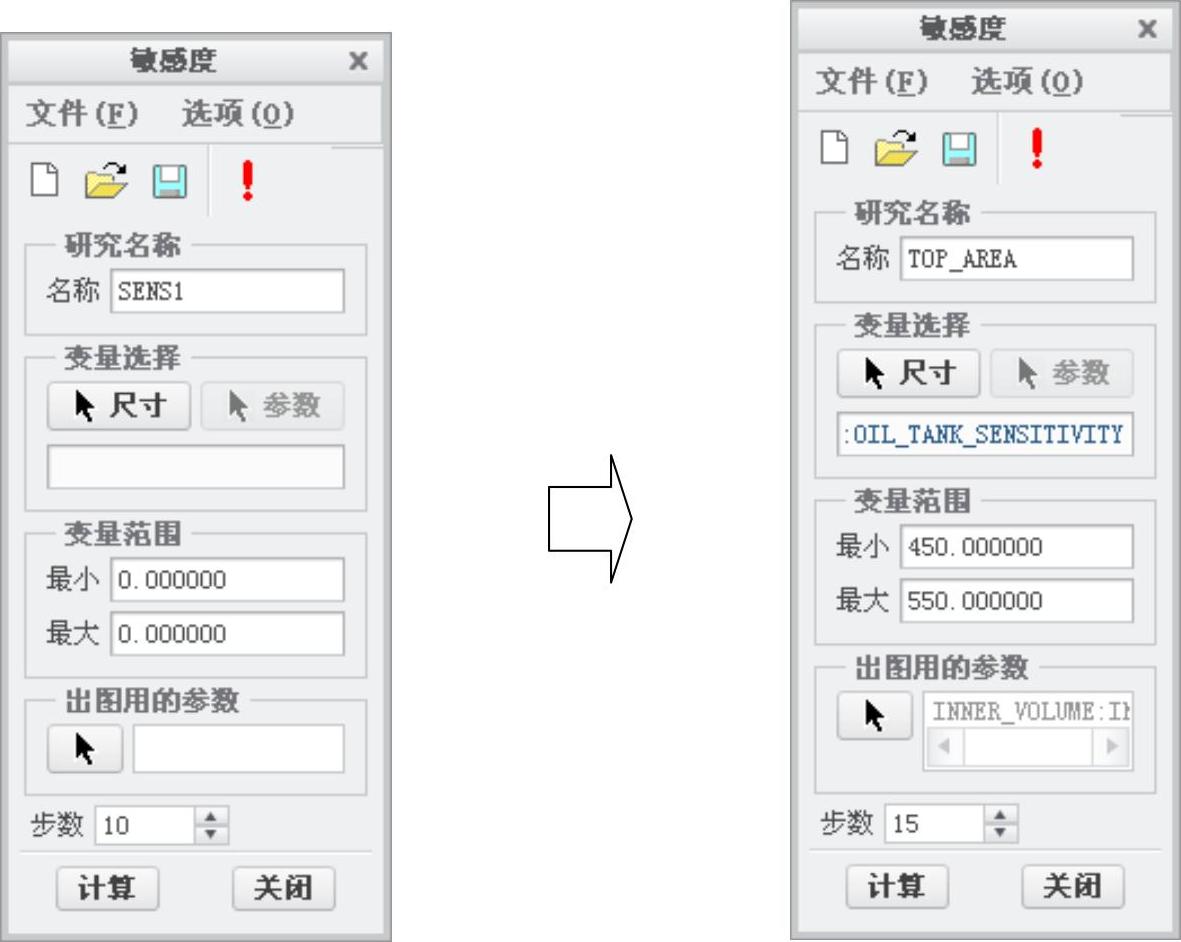

。系统弹出图11.3.2所示的“敏感度”对话框。
图11.3.2 “敏感度”对话框
Step3.在图11.3.2所示的“敏感度”对话框中，进行如下操作：
（1）设置研究首选项：选 择“敏感度”对话框中的下拉菜单

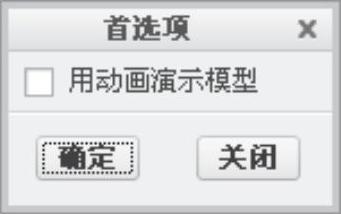

命令，系统弹出图11.3.3所示的“首选项”对话框，然后在该对话框中单击
按钮。
注意：如果选中
复选框，则在计算每个数值时会看到模型的变化。
（2）设置研究的范围首选项：选择“敏感度”对话框中的下拉菜单

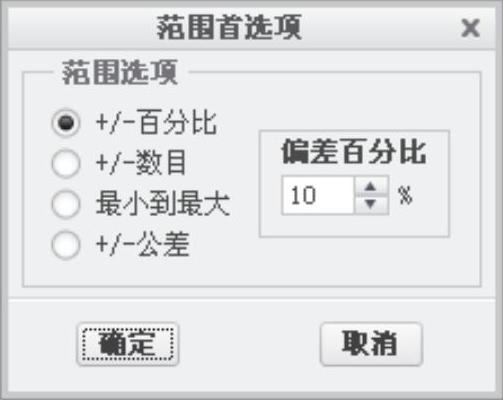

命令，系统弹出图11.3.4所示的“范围首选项”对话框，范围选项采用图11.3.4所示的
方式（默认方式），然后在该对话框中单击
按钮。
图11.3.3 “首选项”对话框
图11.3.4 “范围首选项”对话框
注意：该对话框中各选项的含义如下：
●
单选项：以百分比的方式来表示范围。
●
单选项：以数字的方式来表示范围。
●
单选项：以从最小到最大的方式来表示范围。
●
单选项：以公差的方式来表示范围。(https://www.daowen.com)
（3）输入分析特征的名称：在
文本框中输入分析特征的名称TOP_AREA。
（4）选取变量（X轴对象），即从模型中选取要分析的可变尺寸或参数，其操作方法为：
①在“敏感度”对话框中，单击
区域中的
按钮。
②在模型树中单击“拉伸1”。

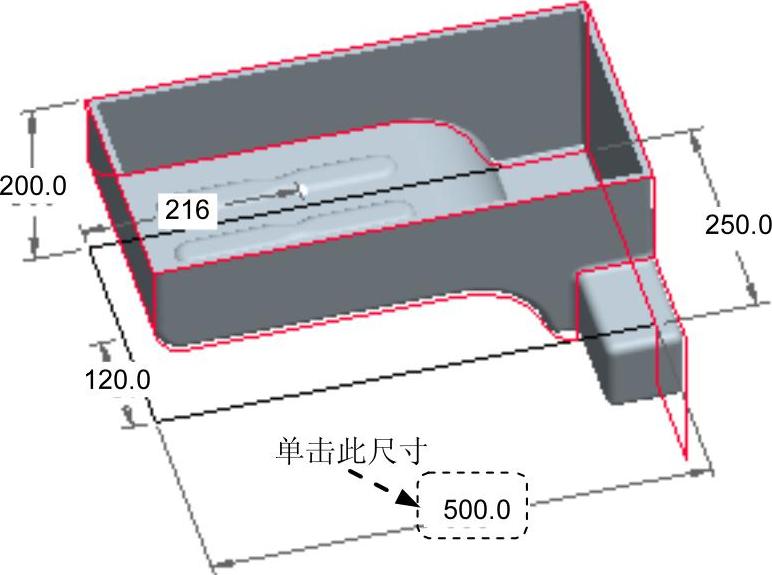

③在图11.3.5所示的模型中，单击尺寸500.0。
（5）输入变动范围的最小值及最大值：采用系统默认值。
（6）选取分析参数（Y轴对象），即选取已建立的分析特征的参数，其操作方法为：
①在
区单击

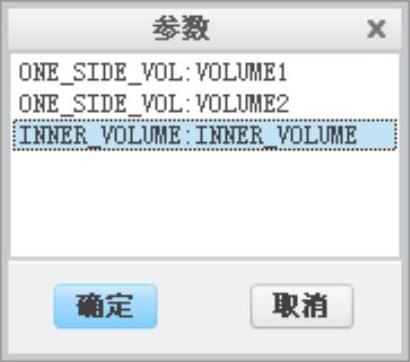

按钮，系统弹出图11.3.6所示的“参数”对话框，然后选取参数INNER_VOLUME：INNER_VOLUME。
②单击
按钮。
（7）设置运算步数：输入数值15，按回车键。
图11.3.5 操作过程
图11.3.6 “参数”对话框
Step4.查看分析结果，在图11.3.2所示的“敏感度”对话框中，进行如下操作：
（1）单击

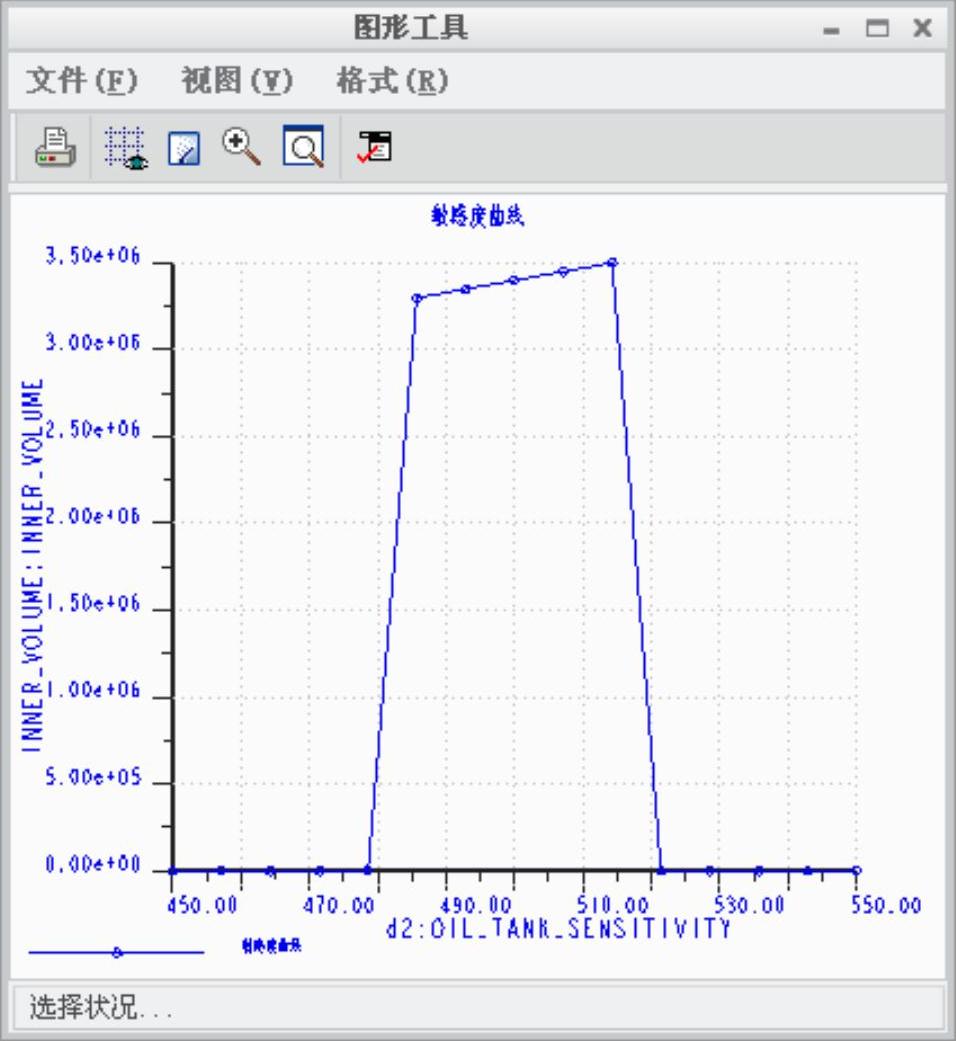

按钮，此时系统显示图11.3.7所示的灵敏度曲线图。
说明：在系统计算完成之后，会弹出“输入错误”对话框，该对话框用以提示部分数值的参数计算失败，在这里单击
按钮。
（2）单击
按钮。
图11.3.7 灵敏度曲线图
