4.5.9  Creo扫描特征实际应用2

4.5.9 Creo扫描特征实际应用2

练习概述：转向盘中的波浪造型是通过扫描特征创建的，其截面是由关系式控制的，运用得很巧妙。零件模型及模型树如图4.5.25所示。

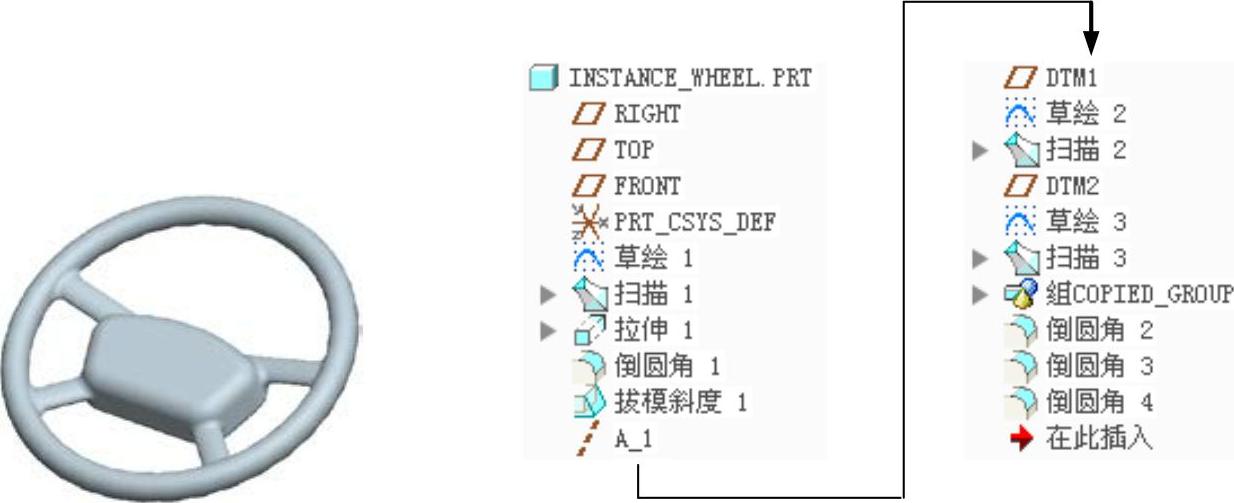

图4.5.25 零件模型及模型树

Step1.新建并命名零件的模型为INSTANCE_WHEEL.PRT。

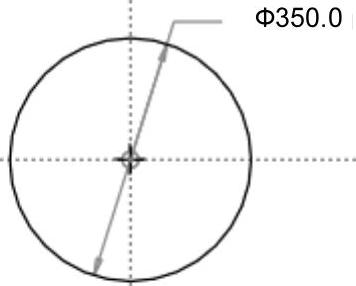

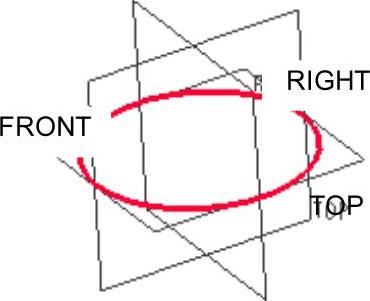

Step2.创建图4.5.26所示的草绘1。在“扫描”操控板中单击“草绘”按钮，选取FRONT基准平面为草绘平面，选 取RIGHT基准平面为参考平面，方向为；单击按钮进入草绘环境，绘制图4.5.27所示的截面草图。

图4.5.26 草绘1

图4.5.27 截面草图

Step3.创建图4.5.28所示的扫描特征1。

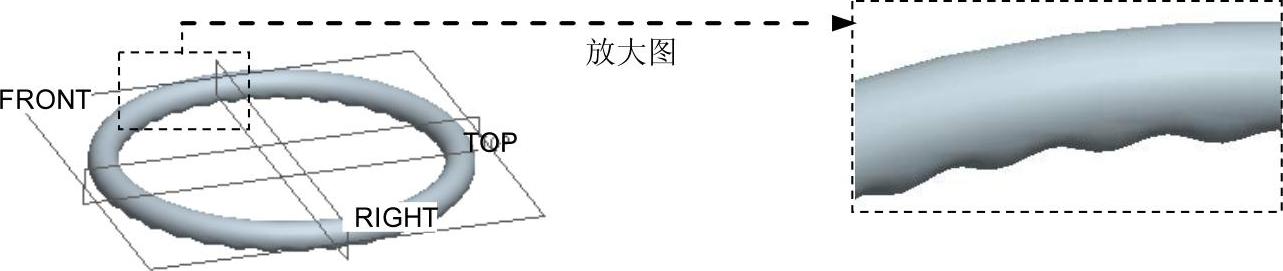

图4.5.28 扫描特征1

（1）单击功能选项卡区域中的按钮，系统弹出“扫描”操控板。

（2）在“扫描”操控板中按下“实体”类型按钮和“可变截面”按钮。

（3）定义扫描的轨迹。选取Step2创建的曲线作为轨迹。

（4）定义截面控制。单击“扫描”操控板中的按钮，在下拉列表中选择选项。

（5）创建特征截面。

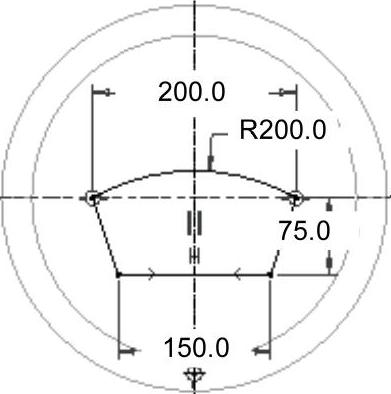

①在“扫描”操控板中单击按钮进入草绘环境，创建图4.5.29所示的特征截面（图形下半部分为两个相切的锥形弧，圆锥的rho参数为0.5）。

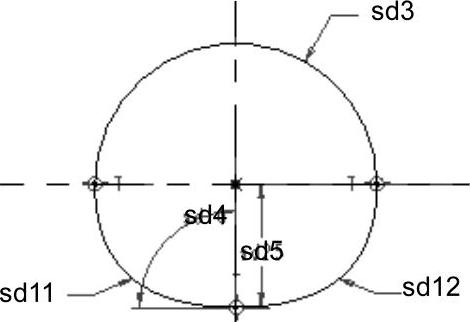

②定义关系。单击功能选项卡区域中的按钮，此时图4.5.29所示的截面草图切换至图4.5.30所示的符号状态，然后在弹出的“关系”对话框的编辑区输入关系式sd5=sd3*（1-（sin（trajpar*360*36）+1）/8），如图4.5.31所示。

图4.5.29 截面草图

图4.5.30 切换至符号状态

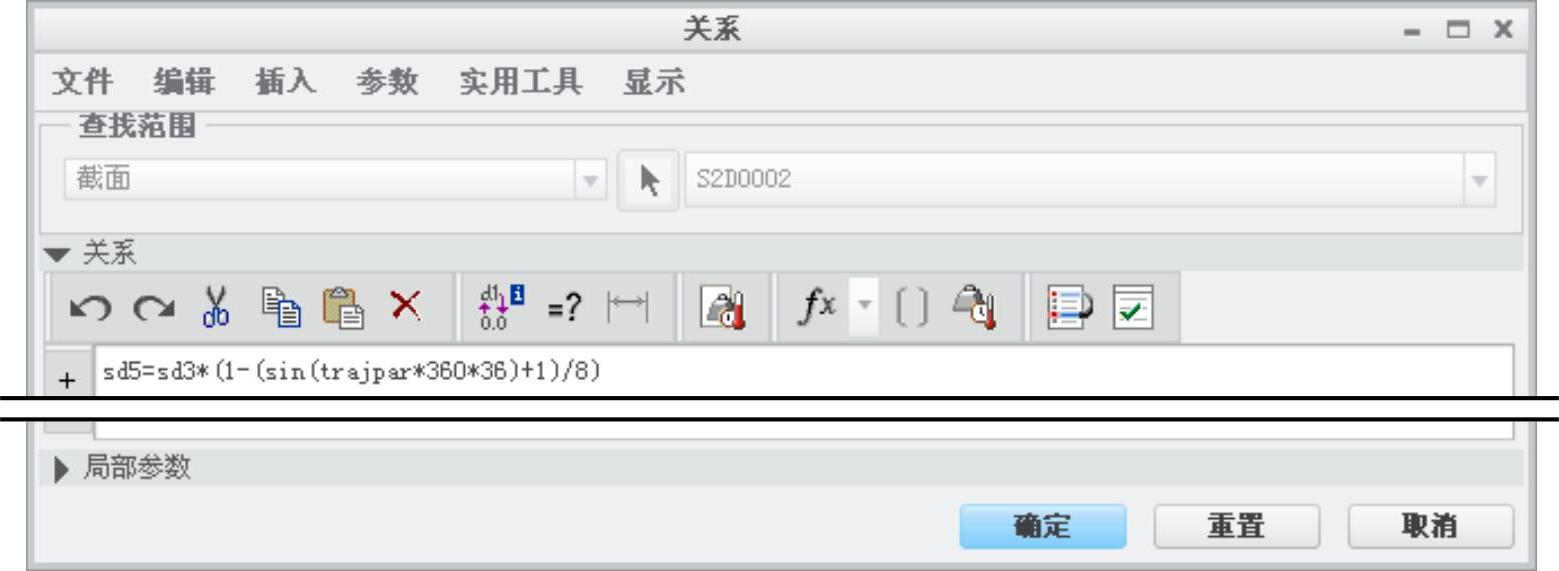

图4.5.31 “关系”对话框

③在草绘工具栏中单击“确定”按钮。

（6）完成扫描特征的创建。单击“扫描”操控板中的按钮，完成扫描特征1的创建。

Step4.创建图4.5.32所示的拉伸特征1。在“扫描”操控板中单击“拉伸”按钮，选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为，绘制图4.5.33所示的截面草图。在“扫描”操控板中定义拉伸类型为，再在深度文本框中输入深度值，侧1为15.0，侧2为32.0，如图4.5.34所示。单击按钮，完成拉伸特征1的创建。

图4.5.32 拉伸特征1

图4.5.33 截面图形

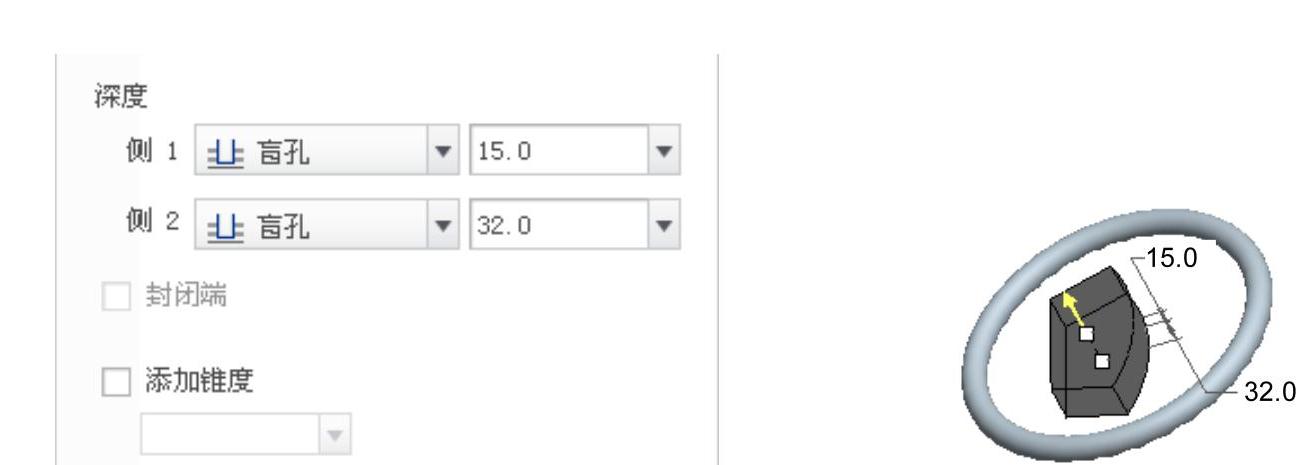

图4.5.34 定义深度

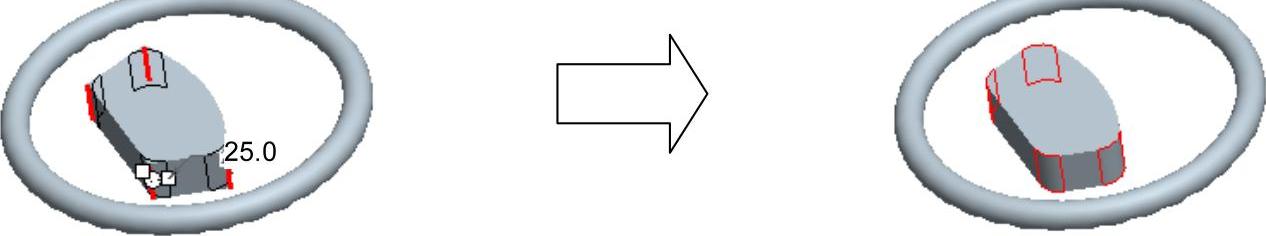

Step5.创建图4.5.35所示的圆角特征1。选取图4.5.35所示的四条边线为倒圆角的边线，输入倒圆角半径值25.0。

图4.5.35 倒圆角特征1

Step6.创建图4.5.36所示的拔模特征1。单击功能选项卡区域中的按钮。选取图4.5.36所示的拔模曲面和拔模枢轴平面，在拔模角度文本框中输入拔模角度值15.0，单击按钮调整拔模方向，单击按钮，完成拔模特征1的创建。

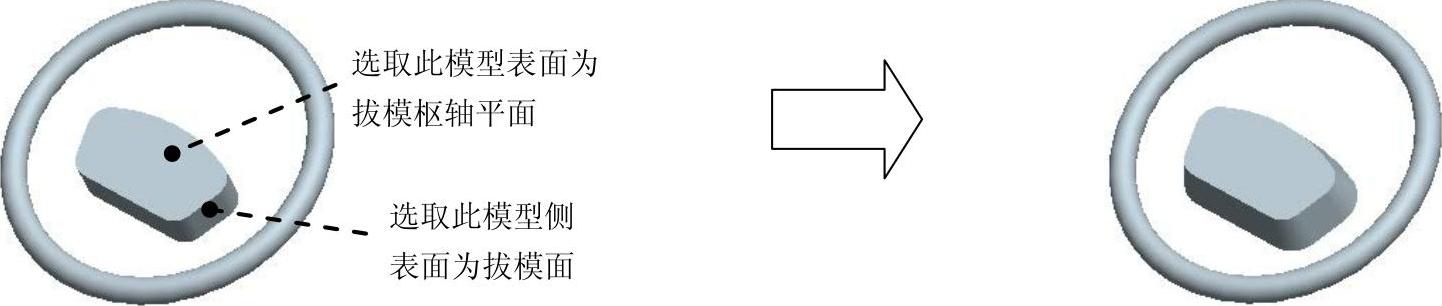

图4.5.36 拔模特征1

Step7.创建图4.5.37所示的基准轴A_1。单击功能选项卡区域中的“轴”按钮，按住Ctrl键，选取TOP基准平面和RIGHT基准平面，系统即创建基准轴线A_1。

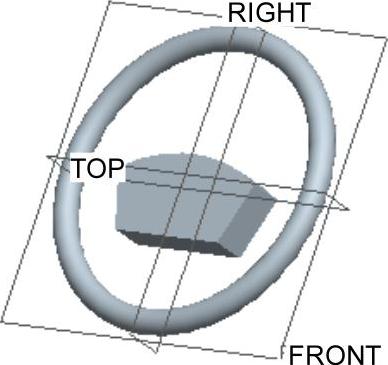

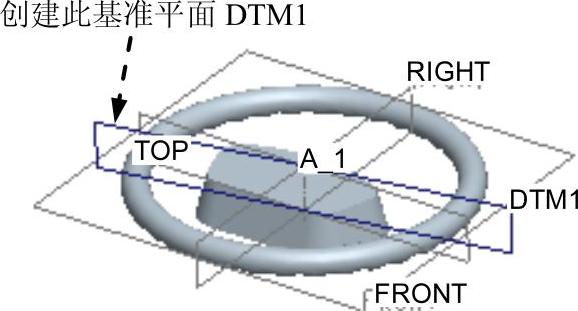

Step8.创建图4.5.38所示的DTM1基准平面。单击功能选项卡区域中的“平面”按钮，按住Ctrl键，选取A_1基准轴和TOP基准平面，设置旋转角度值为-10。

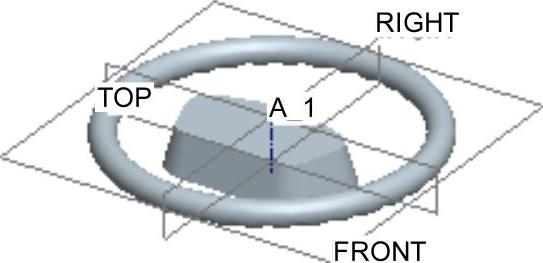

图4.5.37 轴

图4.5.38 平面

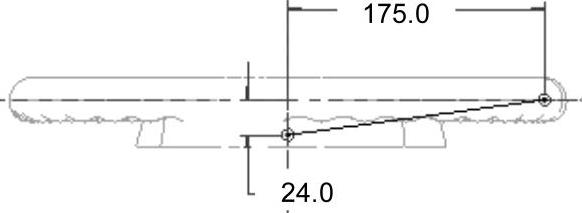

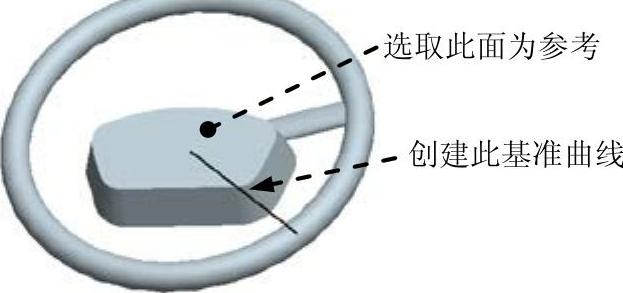

Step9.创建图4.5.39所示的草绘2。在“扫描”操控板中单击“草绘”按钮，选取DTM1基准平面为草绘平面，选取图4.5.39所示的模型表面为参考平面，方向为，绘制图4.5.40所示的截面草图。

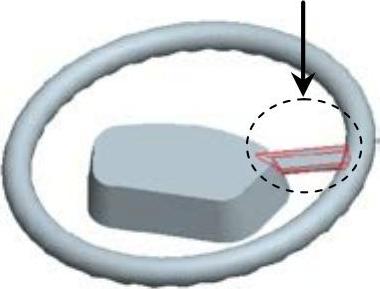

图4.5.39 草绘2

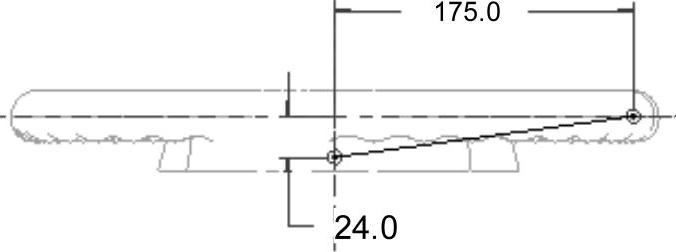

图4.5.40 截面草图

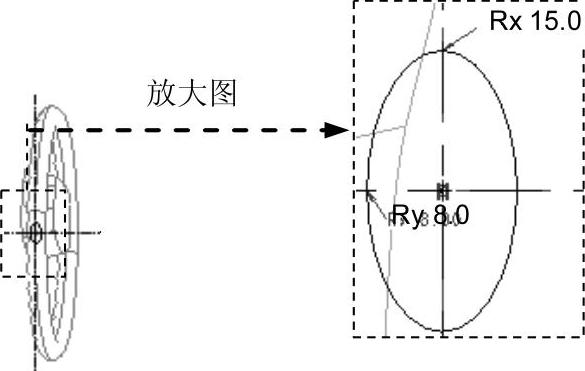

Step10.创建图4.5.41所示的扫描特征2。单击功能选项卡区域中的按钮，在图形区选取草绘2为扫描轨迹。在“扫描”操控板中单击“创建或编辑扫描截面”按钮，绘制图4.5.42所示的扫描截面草图，单击按钮，完成扫描特征2的创建。

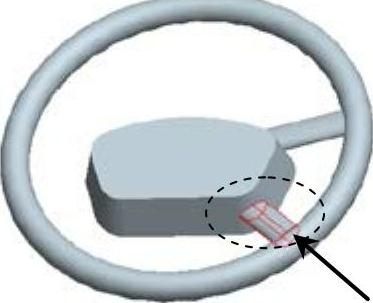

图4.5.41 扫描特征2

图4.5.42 扫描截面草图

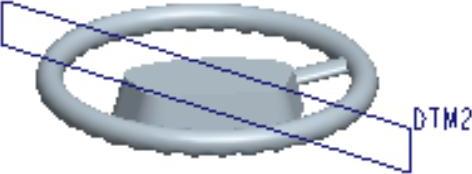

Step11.创建图4.5.43所示的基准平面DTM2。单击功能选项卡区域中的“平面”按钮，按住Ctrl键，选取A_1基准轴和TOP基准平面，设置旋转角度值为-45。

图4.5.43 平面DTM2

图4.5.44 草绘3

Step12.创建图4.5.44所示的草绘3。在“扫描”操控板中单击“草绘”按钮，选取基准平面DTM2为草绘平面，选取图4.5.44所示的模型表面为参考平面，方向为，绘制图4.5.45所示的截面草图。

图4.5.45 截面草图

图4.5.46 扫描特征3

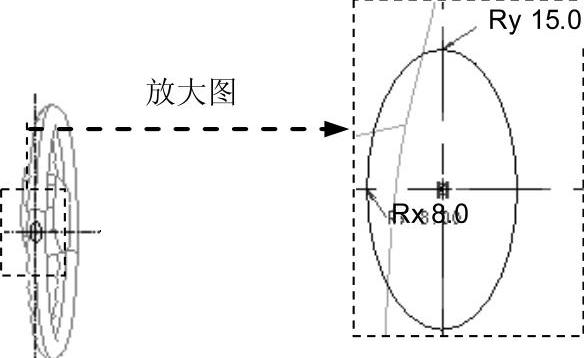

Step13.创建图4.5.46所示的扫描特征3。单击功能选项卡区域中的按钮，在图形区选取草绘3为扫描轨迹，在“扫描”操控板中单击“创建或编辑扫描截面”按钮，绘制图4.5.47所示的扫描截面草图，单击按钮，完成扫描特征3的创建。

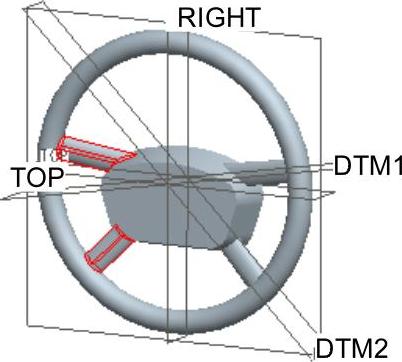

Step14.创建图4.5.48所示的镜像复制特征，相关操作如下：

图4.5.47 扫描截面草图

图4.5.48 镜像复制特征

（1）在功能选项卡选择命令。

（2）在菜单管理器中选择命令。

（3）在菜单管理器中选择命令。

（4）选择命令，再选择要镜像复制的特征（即Step10及Step13创建的扫描特征），选择菜单管理器中的命令。

（5）选择命令，再选取RIGHT基准平面为镜像中心平面，选择命令。

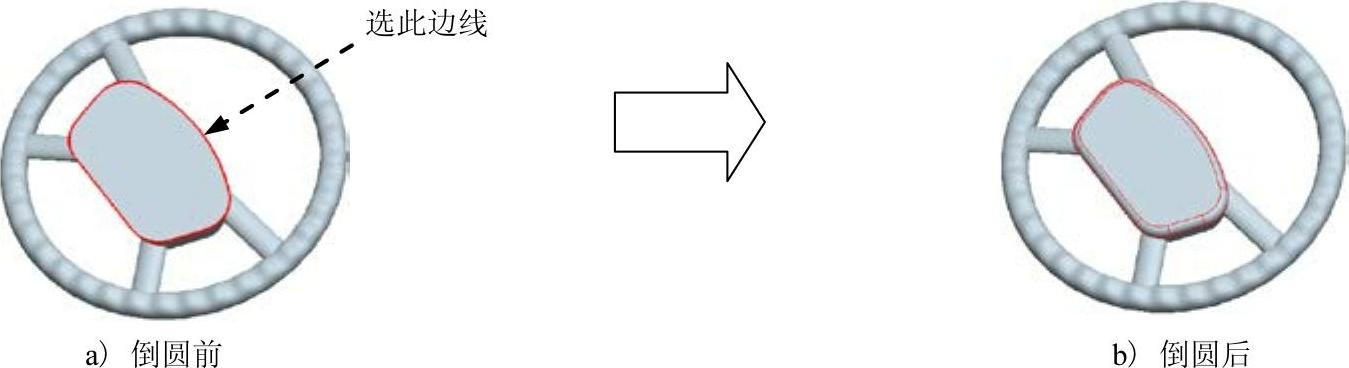

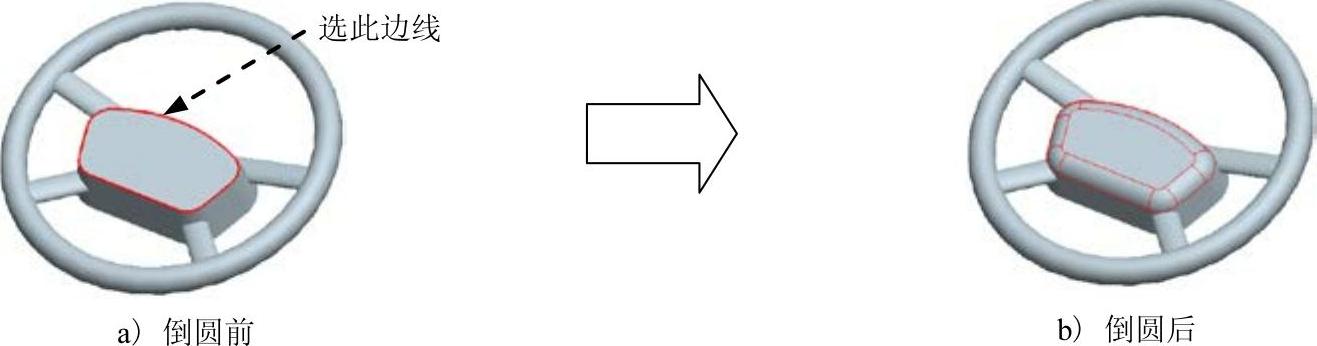

Step15.创建图4.5.49b所示的倒圆角特征2。选取图4.5.49a所示的边线为倒圆角的边线，输入倒圆角半径值20.0。

图4.5.49 倒圆角特征2

Step16.创建图4.5.50b所示的倒圆角特征3。选取图4.5.50a所示的边线为倒圆角的边线，输入倒圆角半径值8.0。

图4.5.50 倒圆角特征3

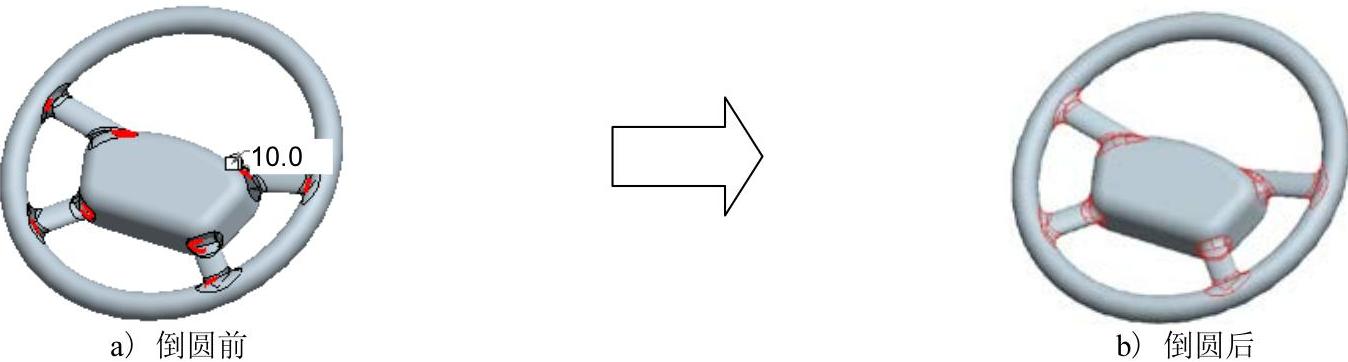

Step17.创建图4.5.51b所示的倒圆角特征4，相关操作参见Step15，倒圆角半径值为10.0。

图4.5.51 倒圆角特征4
