7.7.4  设置景深

7.7.4 设置景深

设置景深可以在整个场景范围内产生多种变化焦点，就像可以变焦的照相机镜头一样。但此功能只能在对透视图的渲染时使用。景深效果参见随书光盘文件D：\creo2.2\work\ch07\ch07.07\ex2\ok\depth0.doc。

下面介绍操作过程。

Step1.将工作目录设置至D：\creo2.2\work\ch07\ch07.07\ex2，然后打开文件sample.asm。

说明：sample.asm装配体中的每个零件均置于一个平面上。

Step2.设置装配体外观。

（1）单击功能选项卡区域中的“外观库”按钮，在系统弹出的界面中单击按钮，在“外观管理器”对话框中单击按钮，参考图7.7.3所示设置装配体外观的和等各项参数，然后单击按钮。

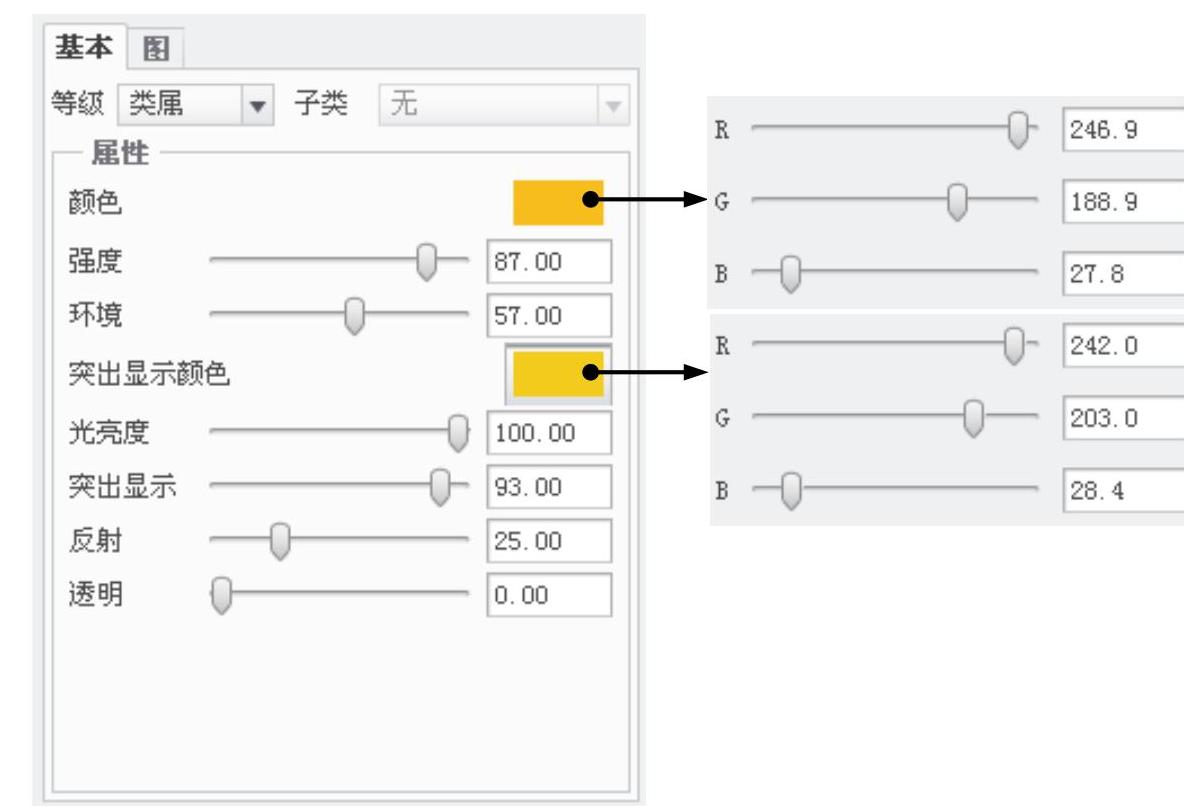

图7.7.3 装配体基本外观

（2）单击功能选项卡区域中的“外观库”按钮，此时鼠标在图形区显示“毛笔”状态，在“智能选取栏”中采用默认的类型，然后按住Ctrl键选取所有模型，单击“选择”对话框中的按钮，此时可看到装配体中的每个零件被设置为相同的外观。

Step3.设置房间。

（1）单击功能选项卡区域中的“场景”按钮，系统弹出“场景”对话框，在“场景”对话框中单击选项卡，选中复选框，将模型视图设置到v2状态。在区域中单击按钮，在区域中拖动后面的滚轮，使地板与模型下表面平齐。

（2）地板的纹理为随书光盘文件D：\creo2.2\work\ch07\ch07.07\ex1\cloth01.tx3。

Step4.设置光源。光源列表如图7.7.4b所示，光源的设置方案如下：

（1）添加新的远光源distance1。在选项卡中，单击“添加新的远光源”按钮，光源锁定方式为，光的强度设为0.2。

（2）添加新的远光源distance2。单击“添加新的远光源”按钮，光源锁定方式为，光的强度设为0.6。

（3）添加新的远光源distance3。单击“添加新的远光源”按钮，光源锁定方式为，光的强度设为0.4。

（4）添加新聚光灯spot1。单击“添加新聚光灯”按钮，光源锁定方式为，光的强度设为0.5。

（5）添加新光源lightbulb1。单击“添加新的灯泡”按钮，光源锁定方式为，光的强度设为0.8。

（6）将默认的平行光Default distance屏蔽。

（7）参考图7.7.4 a、图7.7.4 c、图7.7.4 d所示，分别调整光源的点与点的和值。建议在v2和v3视图中调整光源位置。

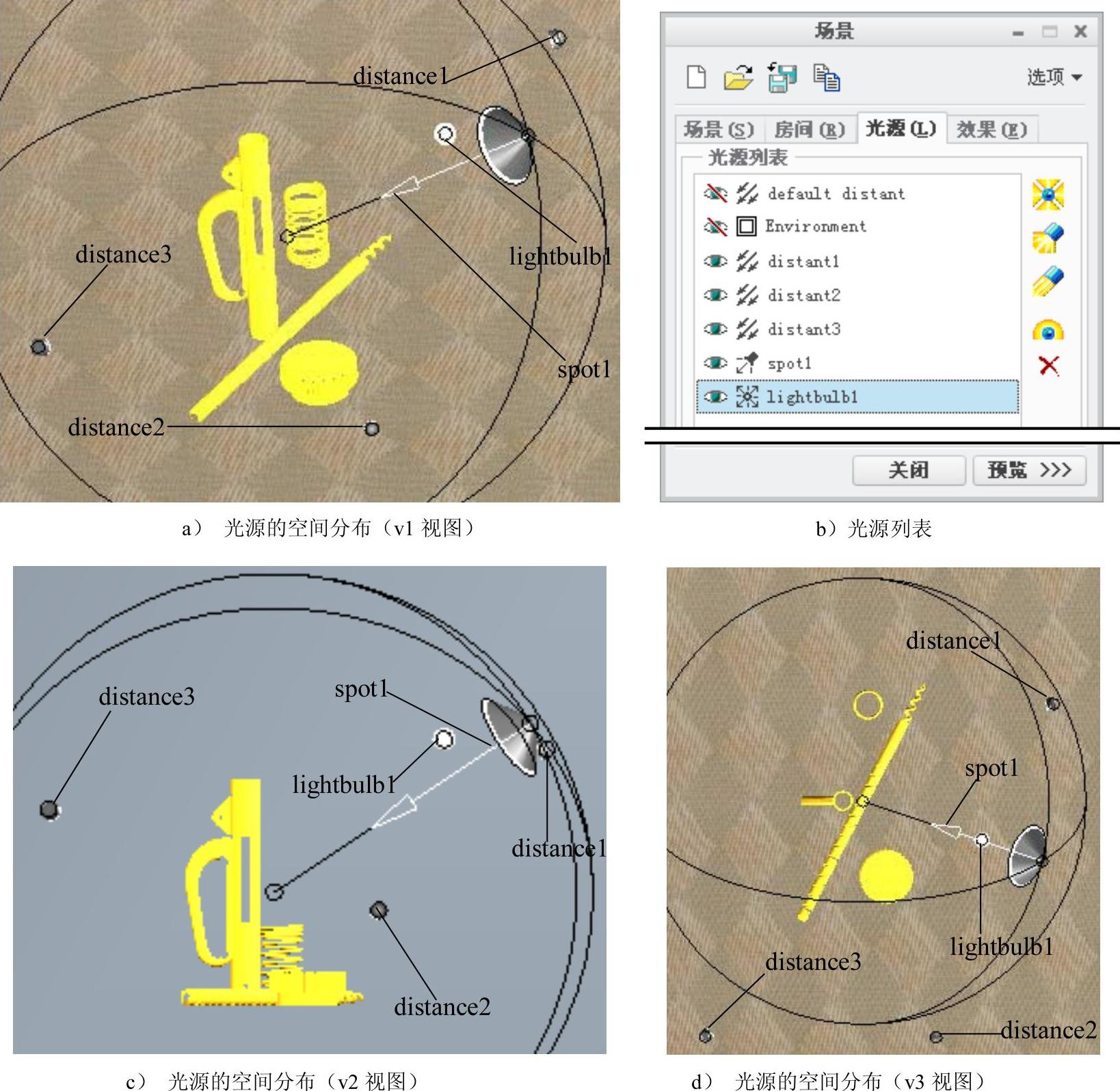

图7.7.4 设置光源

Step5.设置透视图。

（1）为了方便调整透视图，先将视图设为V1视图。

（2）在功能选项卡中选择命令。参考图7.7.5所示的“透视图”对话框，设置透视图的各项参数，完成设置后的效果如图7.7.6所示。

说明：只有透视图才能显示景深效果，所以在设置景深前，必须先设置透视图。

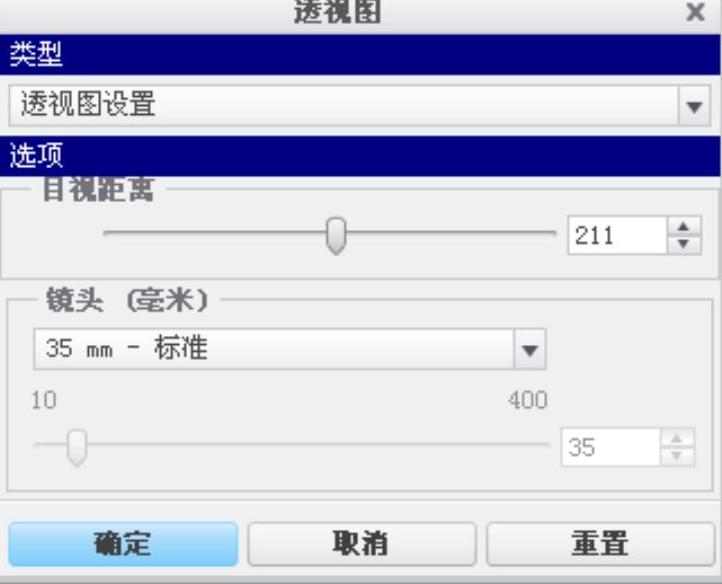

图7.7.5 “透视图”对话框

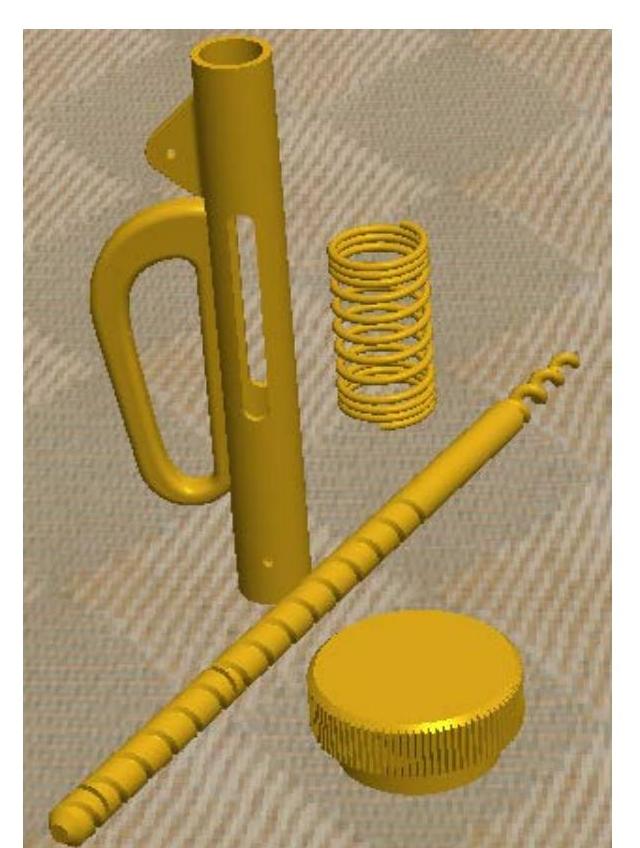

图7.7.6 设置透视图效果

Step6.单击功能选项卡区域中的“渲染设置”按钮。在“渲染设置”对话框的下拉列表框中选择渲染器，在下拉列表框中选择，各项参数的设置值参考图7.7.7所示。

Step7.设置景深。

（1）在“效果”选项卡中，选中“景深”区域中的复选框。

（2）参考图7.7.8所示，在“景深”区域中设置景深的各项参数。

Step8.对装配模型进行渲染。单击功能选项卡区域中的“渲染窗口”按钮。

图7.7.8所示“景深”设置中各选项的说明：

●焦点：指定从目视点到场景中焦点之间的距离。系统显示一个带网格的焦平面，通过观察该焦平面的位置可以较方便地确定焦距值，如图7.7.9所示。

●模糊：指定在聚焦平面之外场景变模糊的速度。

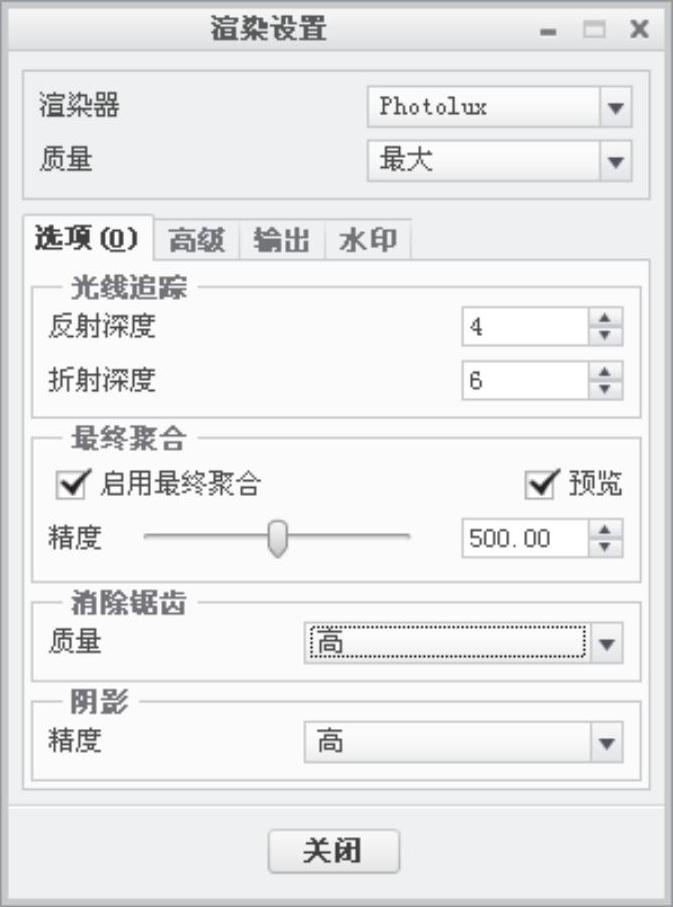

图7.7.7 “渲染设置”对话框

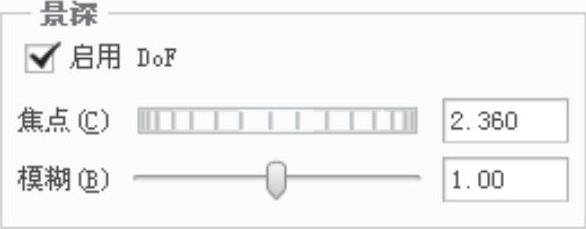

图7.7.8 “景深”设置

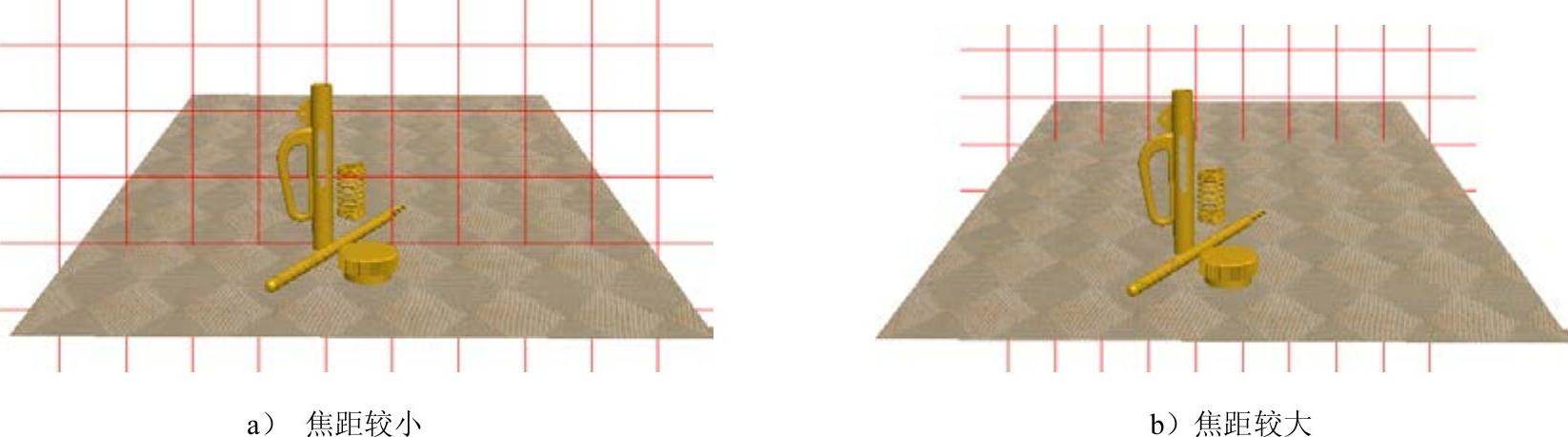

图7.7.9 观察焦平面
