9.5.6  结果回放、动态干涉检查与制作播放文件

9.5.6 结果回放、动态干涉检查与制作播放文件

利用“回放”命令可以对已运行的运动定义进行回放，在回放中还可以进行动态干涉检查和制作播放文件。对每一个运行的运动定义，系统将单独保存一组运动结果，利用回放命令可以将其结果保存在一个文件中（此文件可以在另一进程中运行），也可以恢复、删除或输出这些结果。

下面以实例说明回放操作的一般过程。

Step1.单击功能选项卡区域中的“回放”按钮。

Step2.系统弹出图9.5.90所示的“回放”对话框，在该对话框中进行下列操作：

（1）从下拉列表中选取一个运动结果。

（2）定义回放中的动态干涉检查：

单击“回放”对话框中的按钮，系统弹出图9.5.91所示的“碰撞检测设置”对话框，在该对话框中选中单选项。

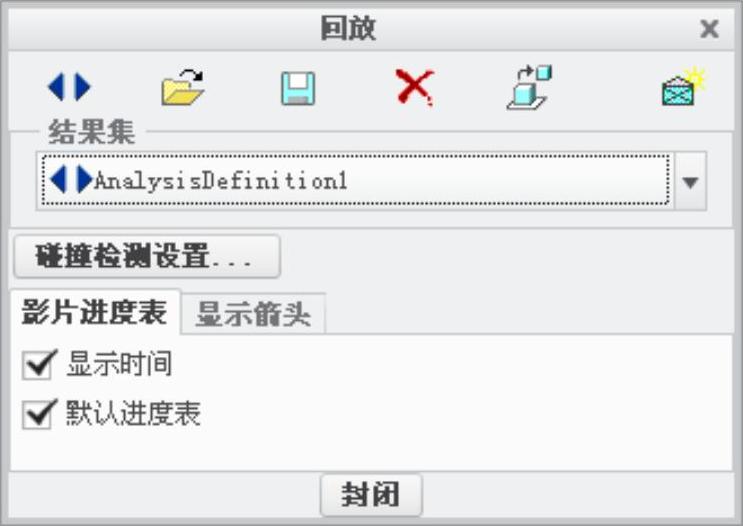

图9.5.90 “回放”对话框（一）

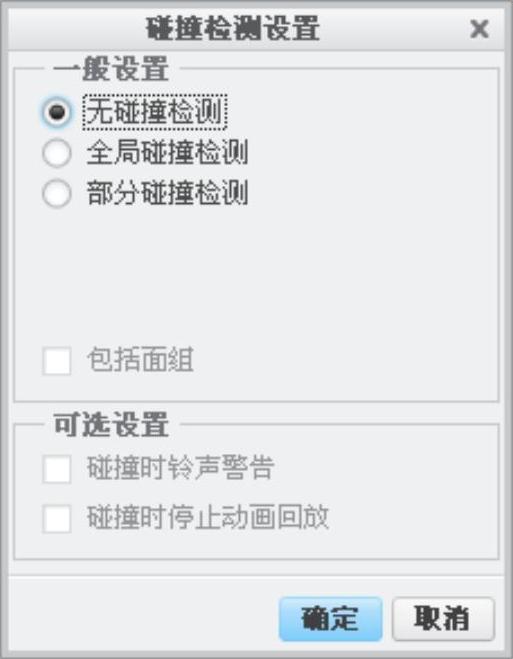

图9.5.91 “碰撞检测设置”对话框

图9.5.91中区域的各选项说明如下：

●：回放时，不检查干涉。

●：回放时，检测整个装配体中所有元件间的干涉。当系统检测到干涉时，干涉区域将会加亮。

●：回放时，检测选定零件间的干涉。当系统检测到干涉时，干涉区域将会加亮。

（3）生成影片进度表。在回放运动前，可以指定要查看运行的某一部分。如果要查看整个运行过程，可在对话框的选项卡中选中复选框；如果要查看部分片段，则取消复选框，此时系统弹出图9.5.92所示的界面。

图9.5.92所示的选项卡中有关选项和按钮的含义如下：

●：指定要查看片段的起始时间。

●：指定要查看片段的结束时间。起始时间可以大于终止时间，这样就可以反向播放影片。

●：指定起始时间和终止时间后，单击此按钮可以向回放列表中增加片段。通过多次将其增加到列表中，可以重复播放该片段。

●：更新影片段。如改变了回放片段的起始时间或终止时间，单击此按钮，系统立即更新起始时间和终止时间。

●：删除影片段。要删除影片段，选取该片段并单击此按钮。

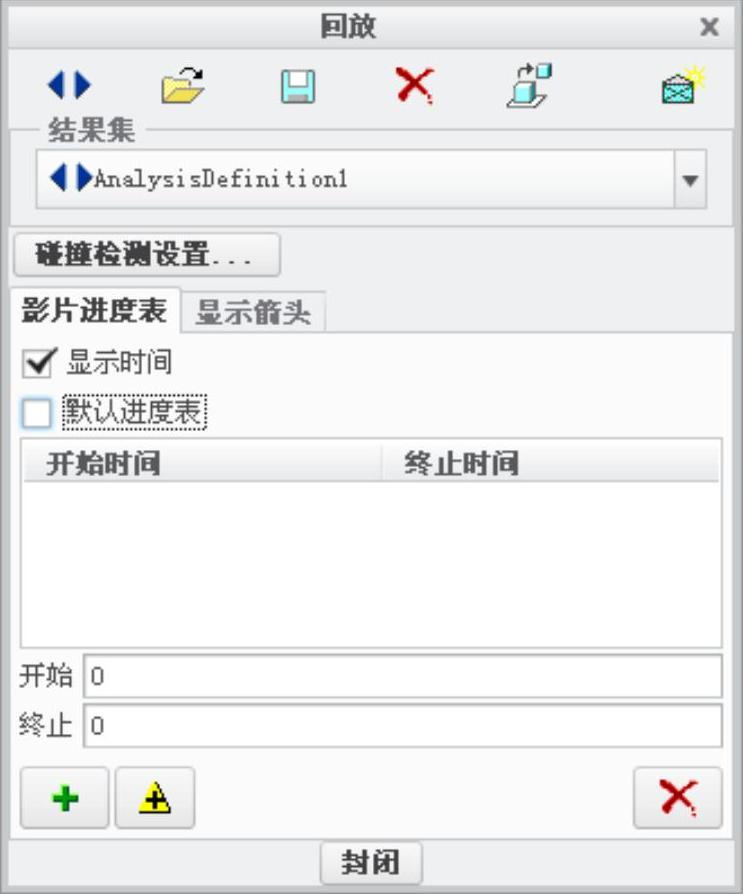

图9.5.92 “回放”对话框（二）

（4）开始回放演示。在“回放”对话框中单击按钮，系统将弹出图9.5.93所示的“动画”对话框，可进行回放演示，回放中如果检测到元件干涉，系统将加亮干涉区域，并停止回放。

（5）制作播放文件。回放结束后，在“动画”对话框中单击按钮，再在弹出的对话框中（图9.5.94）单击按钮，即可生成一个*.mpg文件，该文件可以在其他软件（例如Windows Media Player）中播放。

（6）单击“动画”对话框中的按钮；完成观测后，在“回放”对话框中单击按钮。

图9.5.93所示“动画”对话框中各按钮的说明如下：

●：向前播放 ●：显示下一帧

●：停止播放 ●：将结果推进到结尾

●：向后播放 ●：重复结果

●：将结果重新设置到开始 ●：在结尾处反转

●：显示上一帧 ●速度滑杆：改变结果的速度

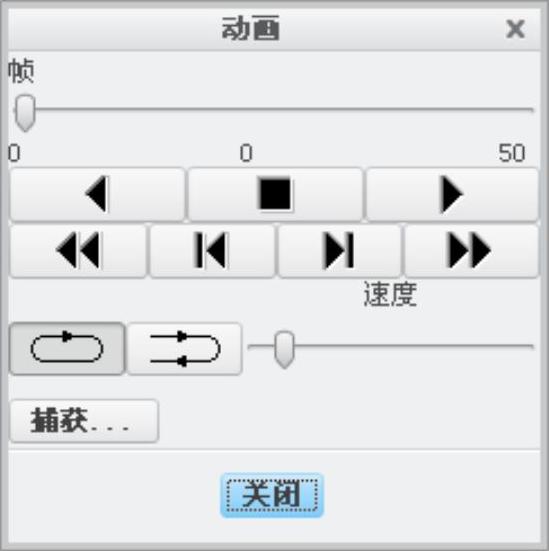

图9.5.93 “动画”对话框

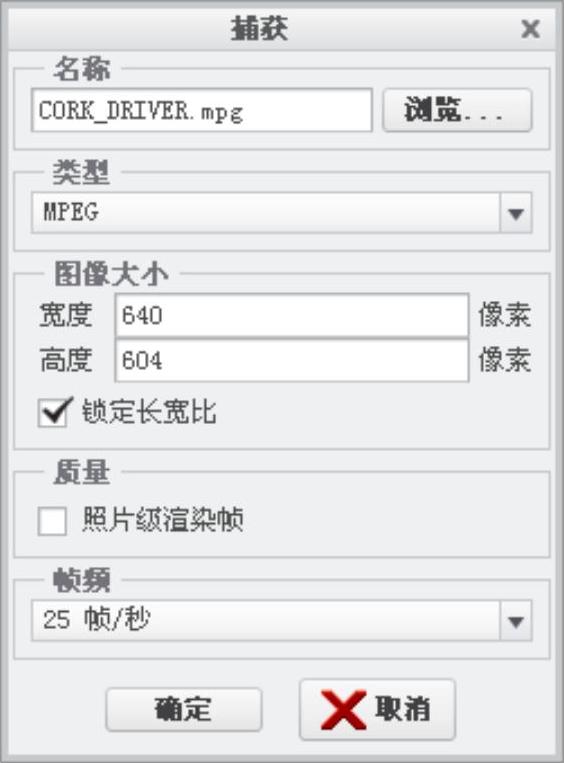

图9.5.94 “捕获”对话框
