3.3.1  图元属性

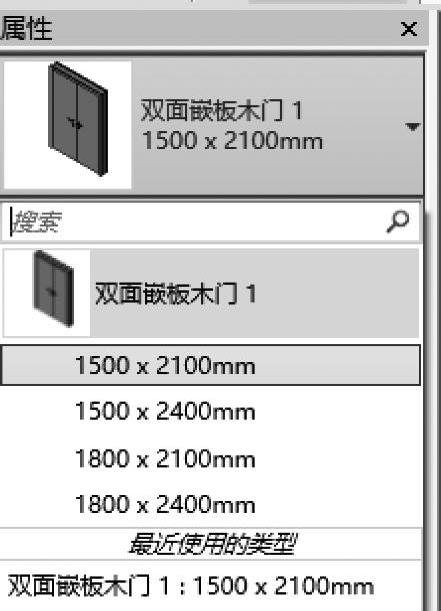

若在模型中选中一面墙体，【属性】面板会显示该墙的属性，【类型选择器】也会提供很多墙体类型。若随后选中一扇门或窗，【属性】面板和【类型选择器】中显示的数据也会随之改变，如图3-15所示。【类型选择器】可显示图元的名称和图像，当需要对选中的图元类型进行修改时，可在此进行选择。

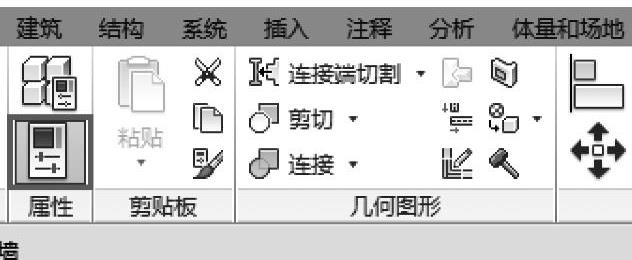

图元属性对话框总是默认可见的，但若使用【修改】选项卡中的【属性】（图3-16），即可随意开关【属性】面板、使用用户界面中的选项或选中图元单击鼠标右键，弹出的菜单中也有相应的开关选项。在默认状态下，该对话框位于屏幕左侧，可向右、向上或向下拖曳，甚至可悬浮在屏幕顶端。

图 3-15

图 3-16

Revit中所有图元的【属性】面板布局都是一样的，会列出族名称、类别名称及实例参数（族详见族讲解单元），包括尺寸、识别数据和图形等抽象名称，对话框会自动显示每个或一组对象的属性。当同时选中多个对象时，面板中只显示共有参数。单击【属性】对话框顶部的【编辑类型】按钮可对类型属性进行编辑，也可直接通过【修改】选项卡中的类型属性进行编辑。
