20.3.3  练习创建基础底板

20.3.3 练习创建基础底板

注意：基础底板将被插入到模型中它们被绘制的层面的下一层。现在要在基底层放置一块底板，我们首先要勾画板的边界，再应用类型。

1）在项目浏览器中，打开【结构平面：Basement】视图。

2）放大轴网E5到C7视图。

3）在【结构】选项卡下【基础】面板中，选择【板】下拉菜单中的【结构基础：楼板】。

4）按图20-19所示，核对选项栏中的设定，将【偏移】设置为【650.0】。

图 20-19

5）在【绘制】面板中，选择【拾取墙】。

6）依次选择四个基础墙来界定基础底板。注意：当光标悬停在墙体上时，偏移显示为蓝色虚线。反向箭头用于将偏移方向从外部改变为内部，如图20-20所示。

图 20-20

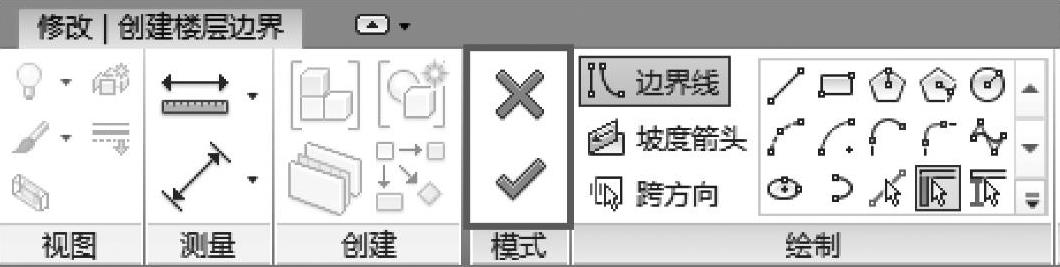

7）为关闭草图模式，可单击【√】（图20-21）以完成编辑。

图 20-21

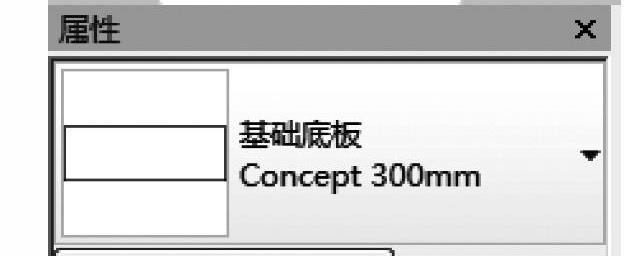

8）默认的基础底板类型是【基础底板Concept300mm】（图20-22）。在【项目浏览器】中打开【三维视图：3D】视图，检查基础底板的位置。为了说明底板边缘工具的用法，我们现在要创建基础底板的底板边缘。

9）保持打开【三维视图：3D】视图（如已关闭请重新打开）。

10）放大网格E5到C7区域。

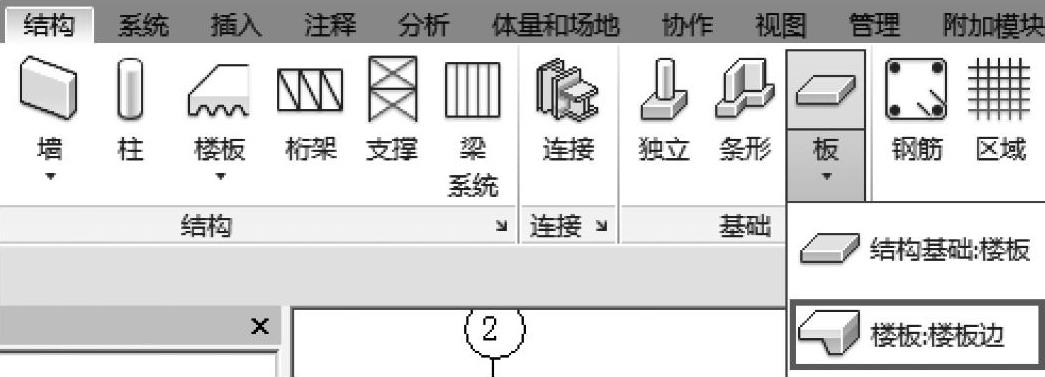

11）在【结构】选项卡下【基础】面板中，选择【板】下拉菜单中的【楼板：楼板边】（图20-23）。

12）在类型选择器中保证默认选项为【楼板边缘Concept600×300mm】。

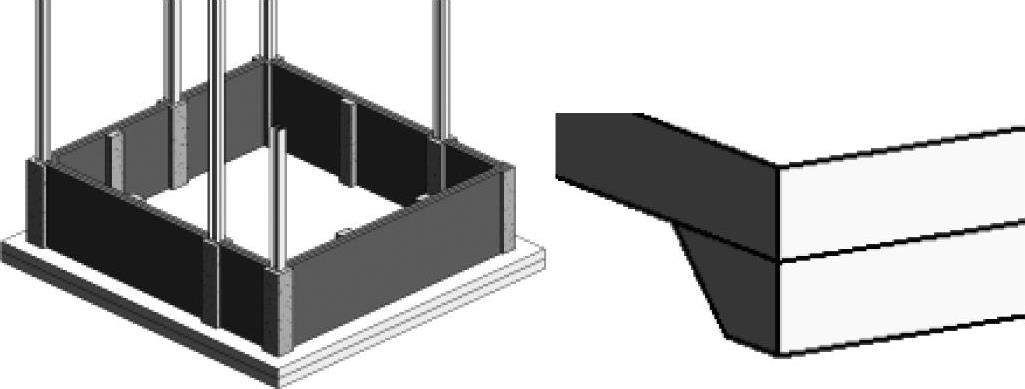

13）将光标悬停在要求的边缘上时，它将呈高亮显示，再单击选择并应用边缘，如图20-24所示。

14）为了选择地板底部四边的所有边缘，旋转3D视图依次单击生成板边缘（图20-25）。注意：地板边缘将自动在其交叉的拐角处斜切。为了清晰显示，一些钢制图元不可见。

图 20-22

图 20-23

图 20-24

图 20-25
