21.3.1  使用自动梁系统放置一个梁系统

21.3.1 使用自动梁系统放置一个梁系统

1）打开起始文件WFP-RST2015-21-BeamTrussSystemsA.rvt。

2）在【项目浏览器】中打开【结构平面：FirstFloor】视图。

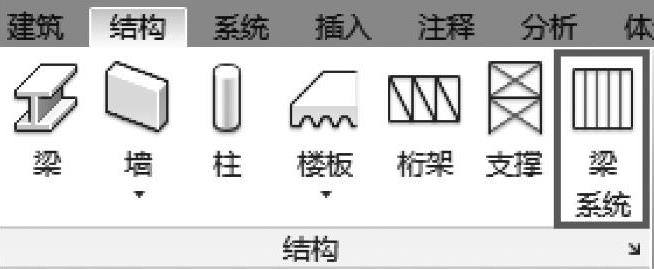

3）在【结构】选项卡下【结构】面板中选择【梁系统】，如图21-21所示。

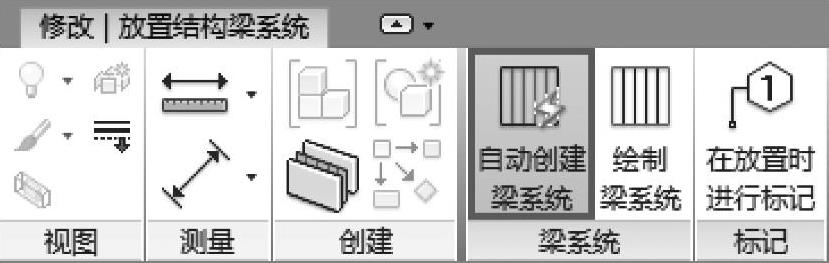

4）在【修改∣放置结构梁系统】上下文选项卡下【梁系统】面板中选择【自动创建梁系统】（图21-22）。

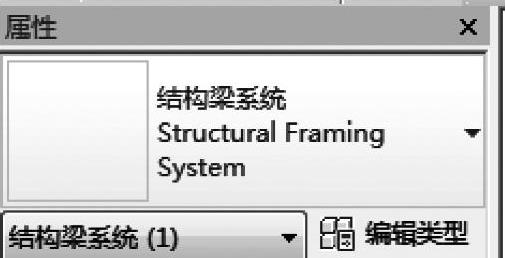

5）确保类型选择器中选择的梁系统类型为【结构梁系统Structural Framing System】（图21-23）。

图 21-21

6）如图21-24所示，确保选项栏中为如下设置：【梁类型】为【254×102×28UB】和【布局规则：最大间距】为【2000.0】。

图 21-22

图 21-23

图 21-24

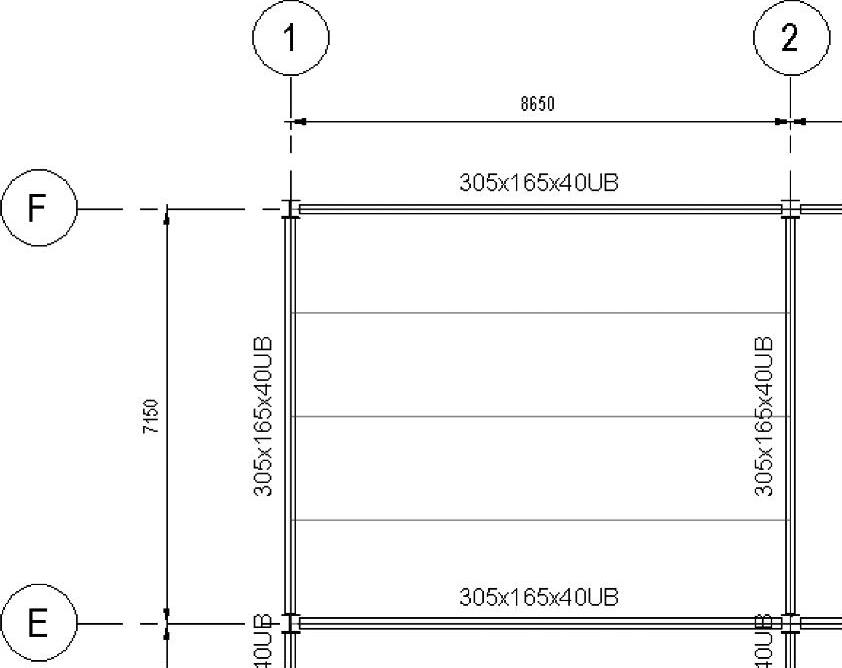

7）将光标停留在E1～F1和F1～F2网格的主梁上，观察梁系统的方向是如何自动平行于主梁的，如图21-25所示。

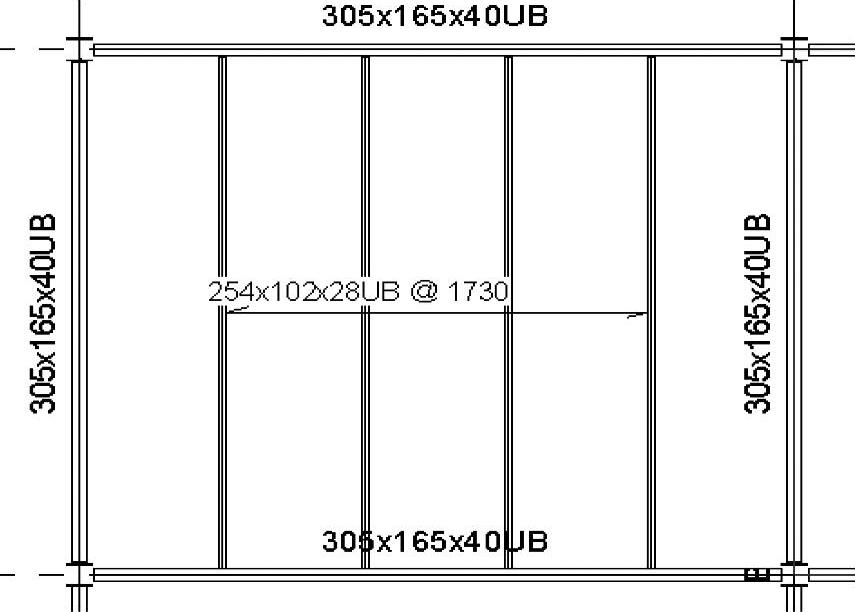

8）将梁系统放置在网格F1到B7之间，如图21-26所示。注意：如果在【标记】面板中选择了【在放置时进行标记】，系统则会自动标记。

图 21-25

图 21-26
