19.5.3  完成二楼布局

梁放置界面仍然处于活跃状态，如果已经关闭的话，请再次打开梁放置工具。

1）在【结构】选项卡下【结构】面板中选择【梁】。

2）在类型选择器的下拉菜单中，选择梁类型为【Concept Steel Square Section 150×150mm】。

3）在选项栏里确保字段设置为：【放置平面】为【First Floor】，【结构用途】为【自动】。

4）在【绘制】面板中选择【圆心-端点弧】。

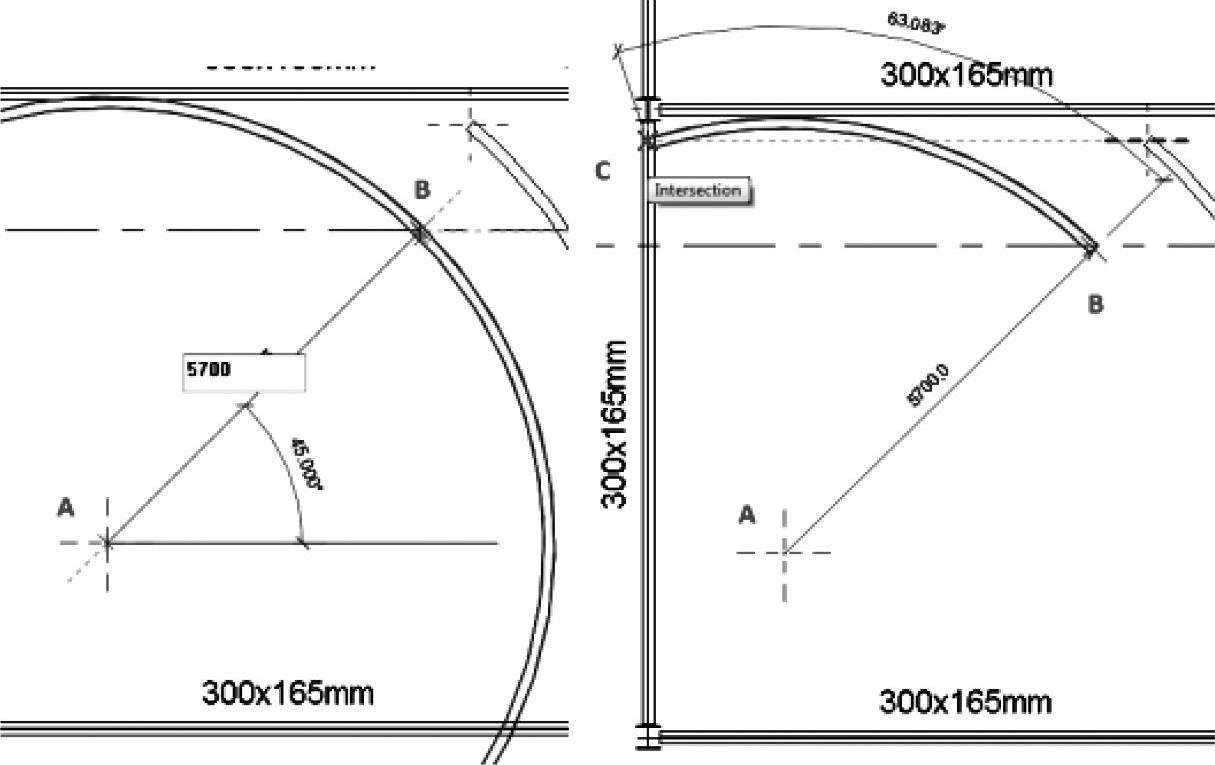

5）要放置梁，首先拾取交叉点A（圆心），然后偏移45°，输入5700，确定起点B和半径，将光标向左移拾取4轴交叉点上的C点，完成此段梁放置，如图19-49所示。

图 19-49

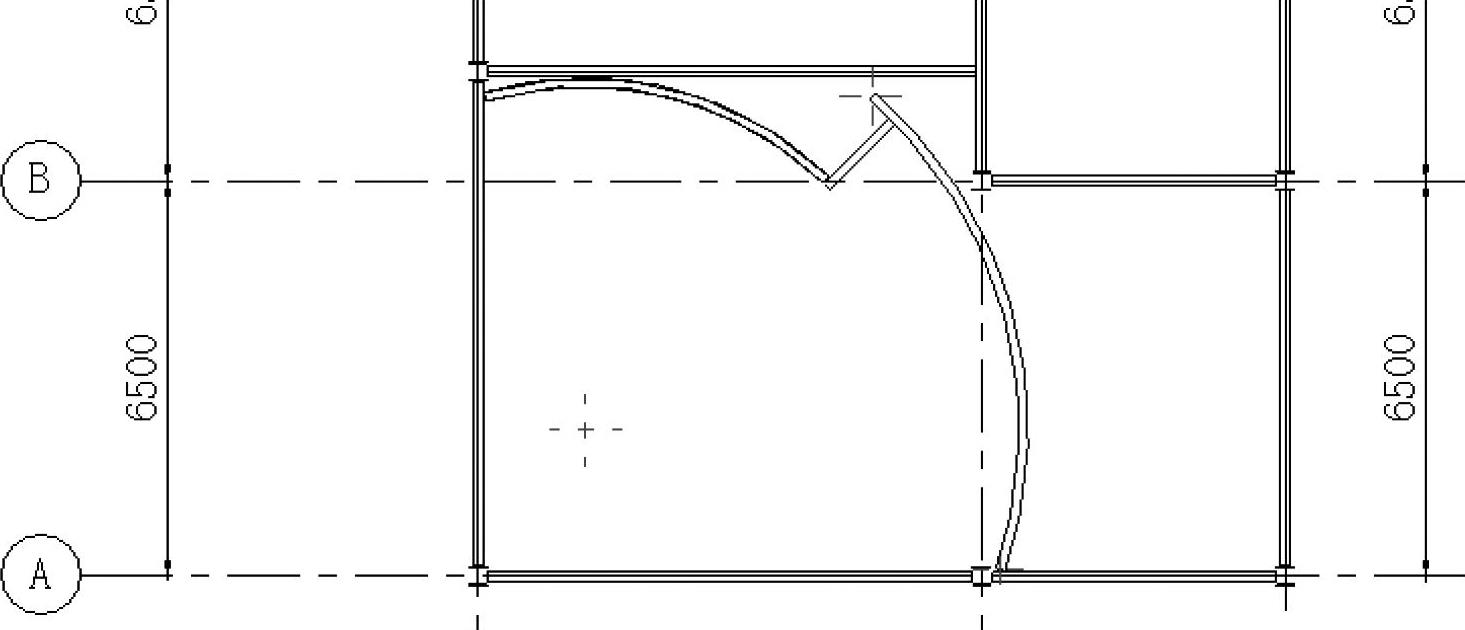

6）继续放置梁，在【绘制】面板中将【圆心-端点弧】改为【直线】，按图19-50所示完成此段梁的放置（角度为45°，【结构用途】为【托梁】）。

图 19-50
