7.1.2 板、墙壁及支柱之间的联系
建议在确定楼板、屋顶或天花板时，将它们的几何图形与现有已创建的数据联系起来，这样在布局调整时，所有相关图元都能够自动做出相应调整，因为每个工具的默认方法就是选择墙壁、支柱或房间面积。在不与周围其他图形联系的情况下，天花板的图形也是可以确定的，但需要手动调整图形的大小。在确定楼板或屋顶的形状时，默认的绘图工具是【拾取墙】，而在绘制天花板时的默认工具是【自动创建天花板】，该工具用来确定房间面积，并根据围墙的尺寸自动确定房间面积，创建天花板。
在确定某面墙是用来支撑楼板、屋顶还是天花板的时候，可以选择将受支撑结构的某些部分延伸到墙中，并将其与两个核心边界中的任意一个边界联系起来，如图7-2所示。
这些核心边界是在创建墙体结构过程中确定的，会在之后进行更加详细的介绍。对于以上墙体的检测结果会出现一个4层和6层的结构（图7-3），将核心边界放置在混凝土预制砌块的两侧。

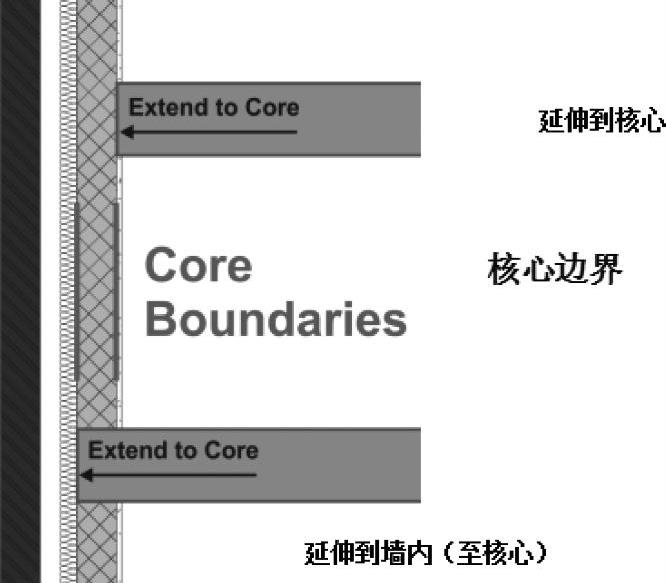

图 7-2

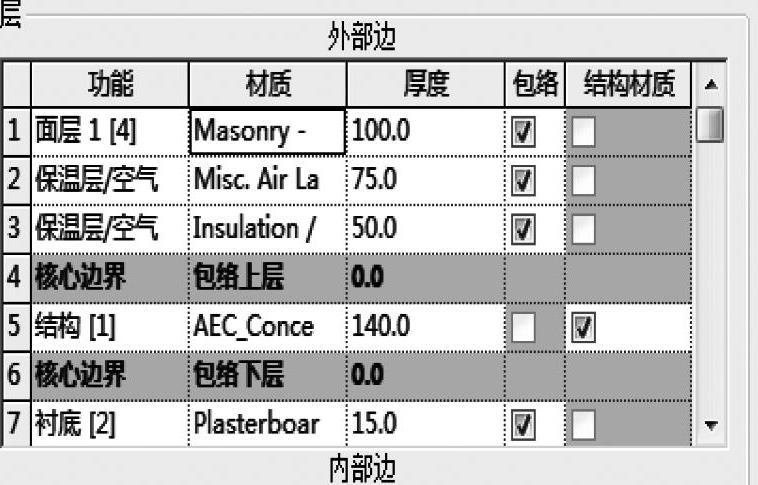

图 7-3
