17.11 创建图纸
1）在【项目浏览器】中选择【图纸】，单击鼠标右键，在弹出的快捷菜单中选择【新建图纸】，如图17-63所示。

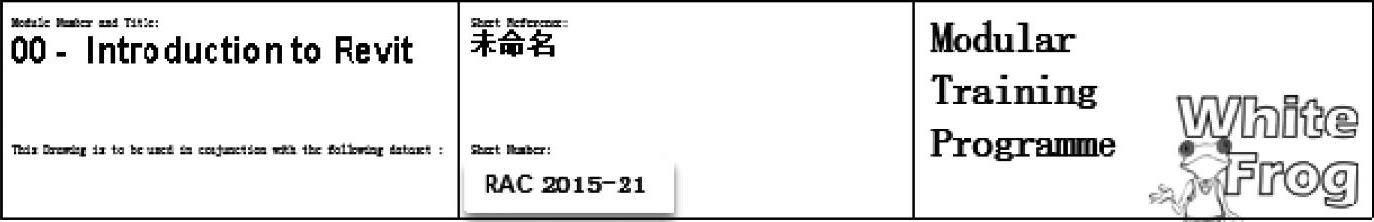

2）在【新建图纸】对话框中，选择【WFPTitleblock-2015-A1_Wilf】，如图17-64所示。
图 17-63
图 17-64
3）单击【确定】按钮，关闭对话框。
4）在场景视图中单击WhiteFrog工程明细表，如图17-65所示。
图 17-65
5）检查视图类型是否已选择为【WFPTitleblock-2015-A1_Wilf】。

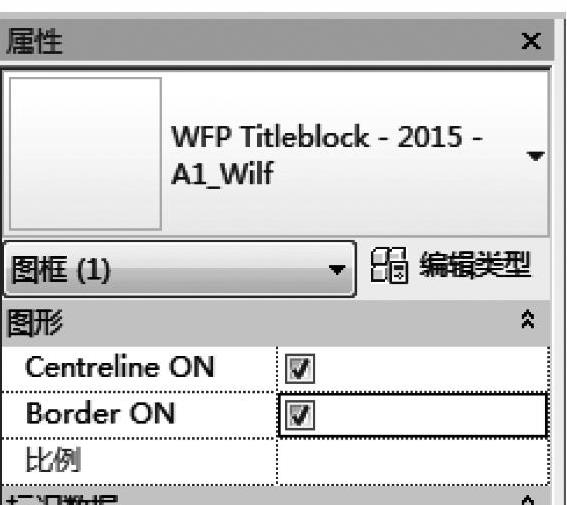

6）在【属性】面板下【图形】选项栏中，勾选【CenterlineON】和【BorderON】，如图17-66所示。注意：虽然不一定是必须的，但在图纸上放置视图和表格时，这样可以提供有用的参考。如果不想在图纸的终稿上看到中心线和边线，记得要再次取消勾选这两个选项。
7）在【项目浏览器】中选中【楼层平面：Ground Floor】视图，按住鼠标左键，将该图拖曳至图纸中。
8）将【Ground Floor】平面图放在图纸左下角的位置，如图17-67所示。
图 17-66
图 17-67

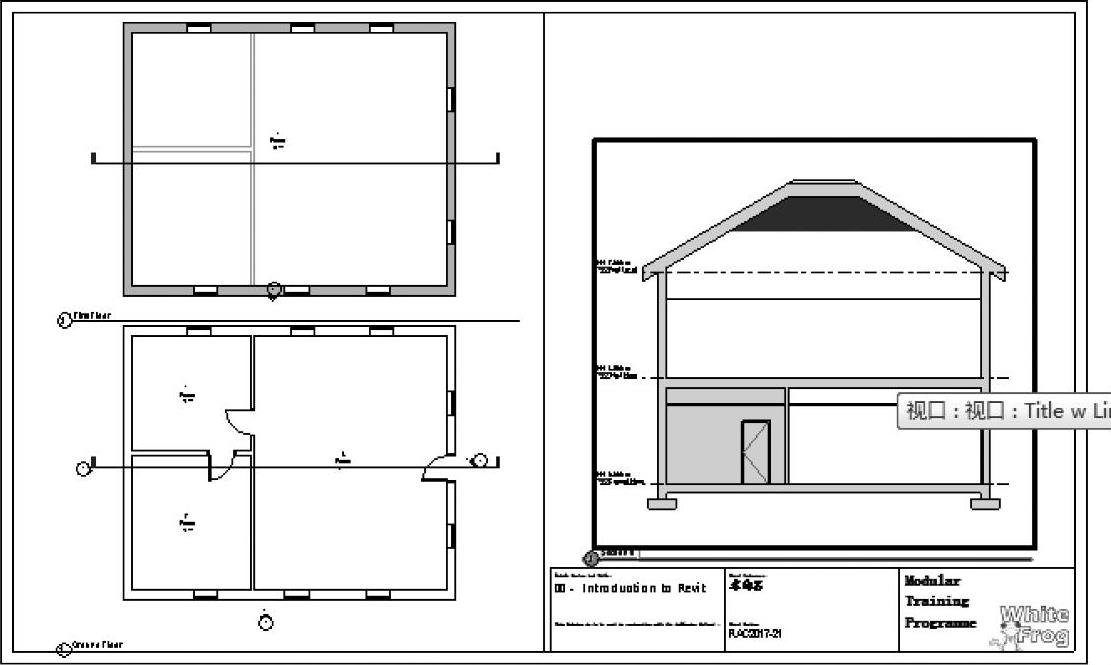

9）重复上述步骤，将【First Floor】平面图和【Section0】剖面图拖曳至图纸中，如图17-68所示。
图 17-68
注意：在图纸中移动视图的过程中，会看到一些蓝色虚线，这些线只是暂时出现，有助于将视图和表格进行对齐。

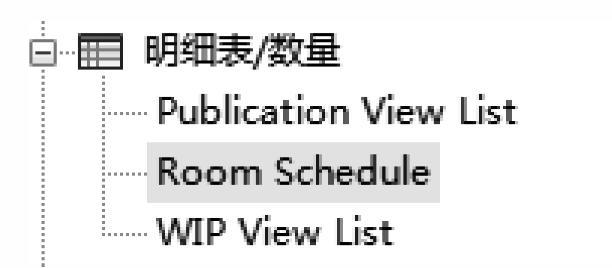

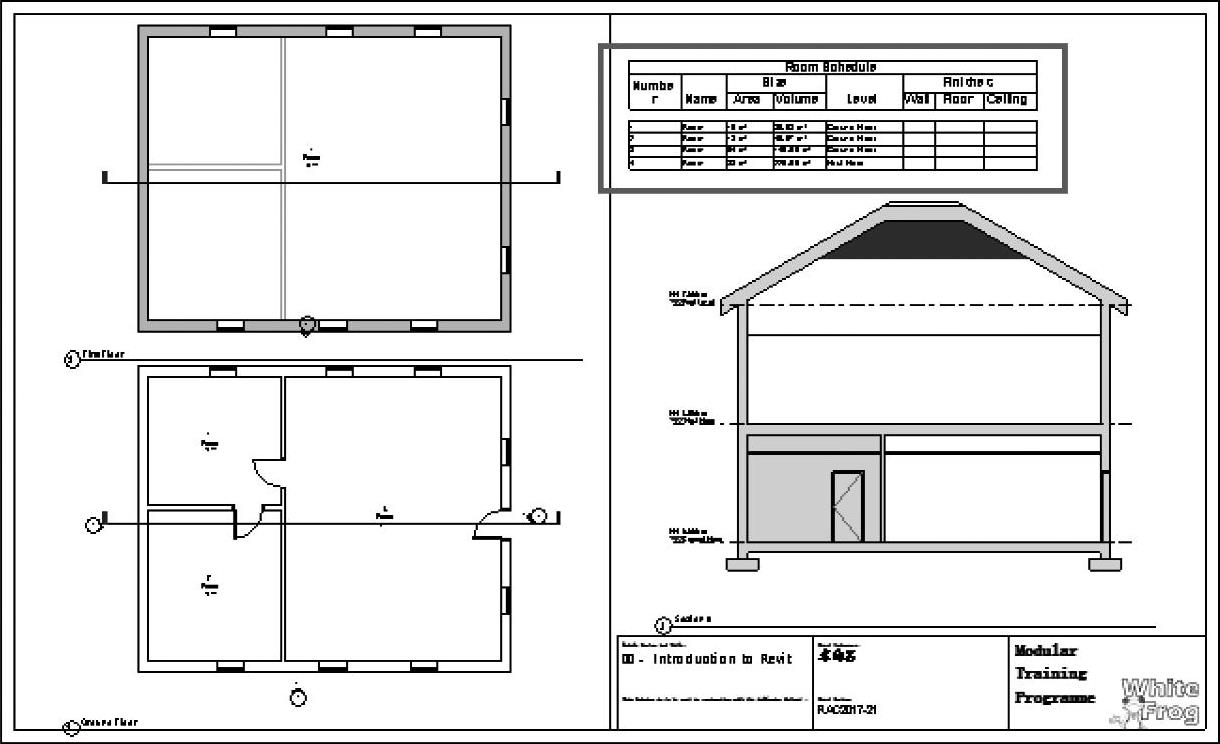

10）在【项目浏览器】中展开【明细表/数量】，找到明细表【RoomSchedule】并单击选中，将【Room Schedule】拖曳至图纸中，如图17-69、图17-70所示。注意：放好进度表后，表中的列宽可以通过左右拖动蓝色的倒三角控键进行调节。
图 17-69
图 17-70

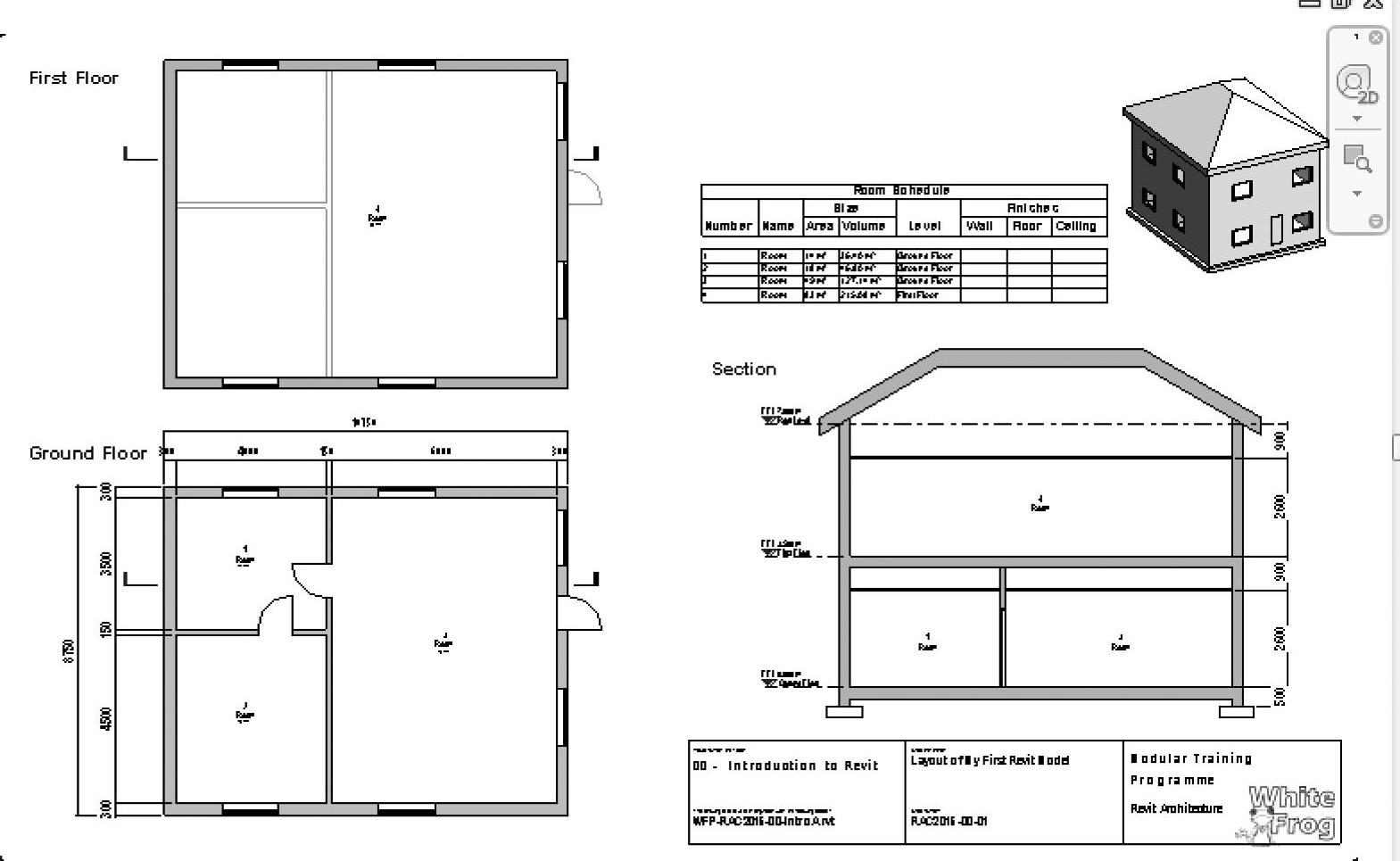

11）单击选中【三维视图：3D】视图并拖曳至图纸中，如图17-71所示。

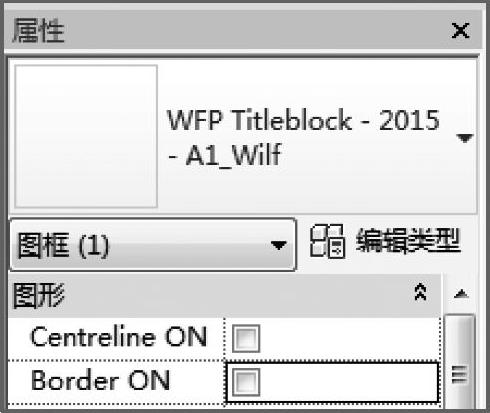

12）单击图纸边框后高亮显示。在【属性】面板中取消勾选【Centerline ON】和【Border ON】，如图17-72所示。单击【应用】按钮，完成本单元操作。
图 17-71
图 17-72
