29.1.3  转换

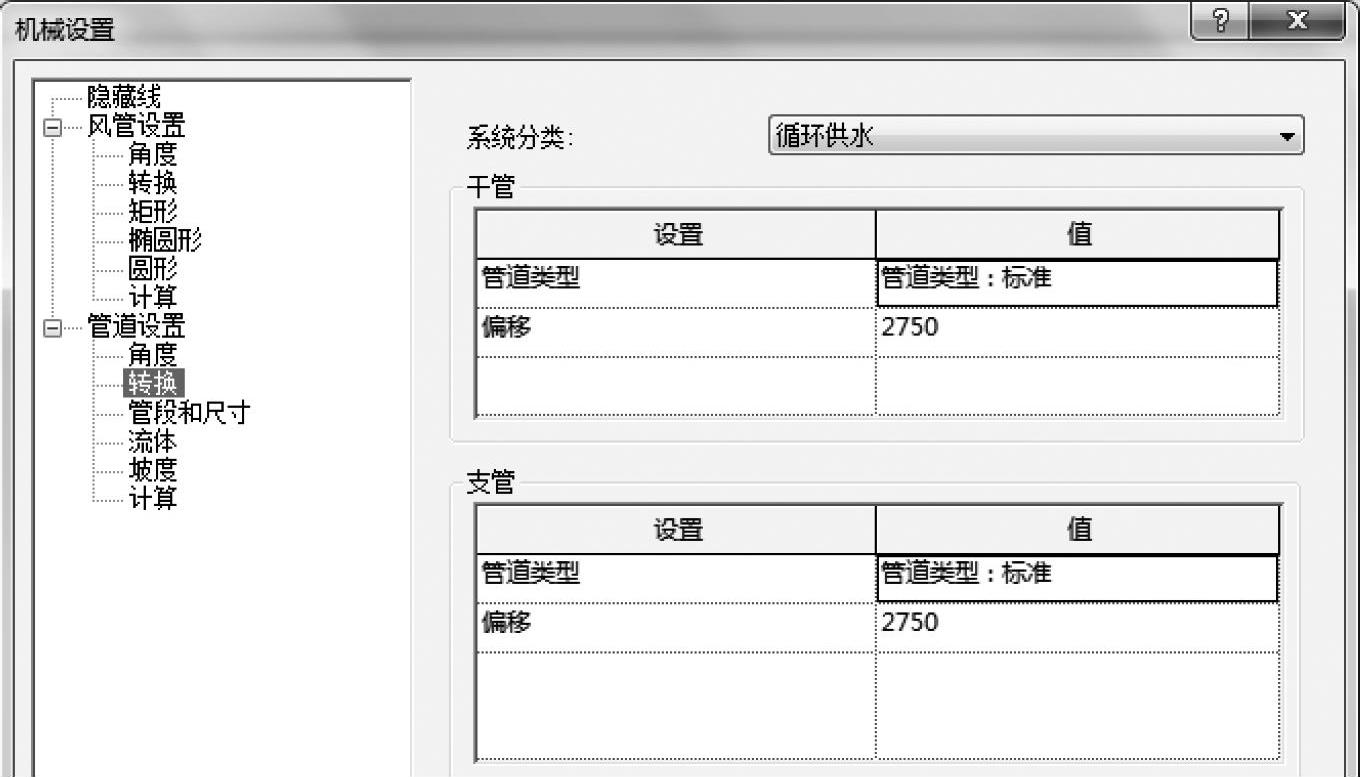

可以使用【机械设置】对话框中【管道设置】下的【转换】（图29-6）指定控制在使用【生成布局】工具时创建的管道或管网的高程、管道尺寸和其他特征参数。转换设置用于指定“干管”和“支管”系统的布线解决方案使用的参数。

1）干管，可以指定各系统分类中干管的默认参数。

①管道类型：指定选定系统类别要使用的管道类型。

②偏移：指定当前标高之上的管道高度。可以输入偏移值或从建议偏移值列表中选择值。

2）支管，可以指定各系统分类中支管的默认参数。

①管道类型：指定选定系统类别要使用的管道类型。

②偏移：指定当前标高之上的管道高度。可以输入偏移值或从建议偏移值列表中选择值。

注意：使用【生成布局】为系统的管道创建布线解决方案时，也可以通过选项栏上的【设置】按钮访问【管道设置】→【转换】。

图 29-6
