19.4.1 梁的创建入门

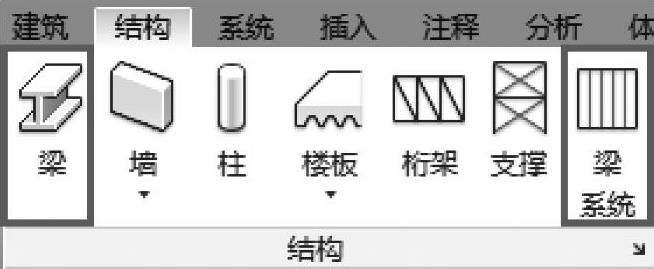

在Revit中，梁的创建主要分为【梁】创建和【梁系统】创建，如图19-26所示。针对梁的不同用途，其设置方法也稍有不同，【梁系统】的创建会在后面的单元做详细讲解。通过【梁】工具创建的梁主要为框架梁，设置完成后再将其按结构用途划分。我们提倡在创建梁之前把桁架或柱体等支撑添加到模型的做法。如果将梁放进平面图，必须先确保底部的剖切图设定在当前平面下方，否则梁将在视图中不可见。
可以结合多种方式在模型中创建梁：
1）创建单个梁：选择起点和终点进行创建。
2）创建梁链（图19-27）：上一个框架梁的终点是下一个框架梁的起点。

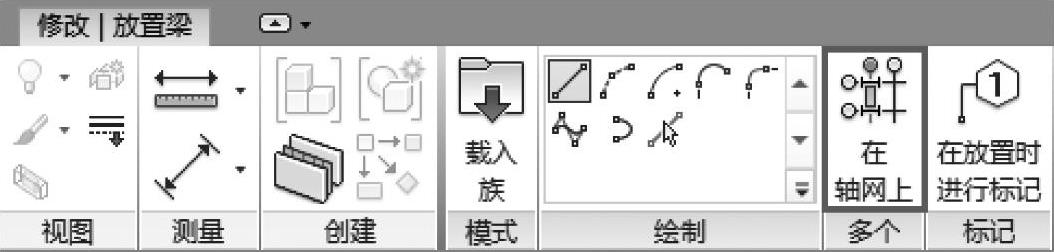

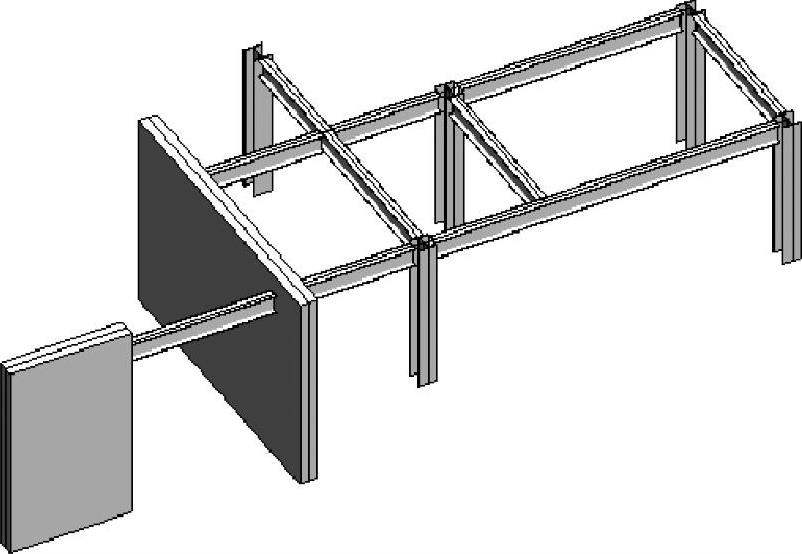

3）利用【在轴网上】（图19-28）：利用<Ctrl>键或绘制一个拾取框同时选取多个网格。如图19-29所示，在Revit中，使用【在轴网上】方式创建梁的时候需要考虑如下条件：
图 19-26
图 19-27
图 19-28
1）检查所有贯穿网格线的支撑物，如柱、墙、梁等。
2）如果墙体已经在网格线上，框架梁则不能安置在墙体上，墙体的两端用来支撑。
3）如果梁起到中间支撑的作用，则可以支撑所有网格线上新建的梁。
4）如果梁相交但不横穿网格线，可认为该梁为网格线上新建的用于支撑的梁。

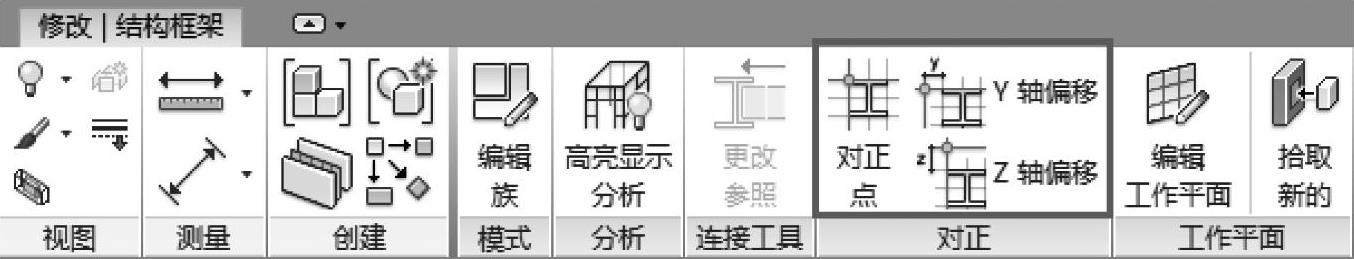

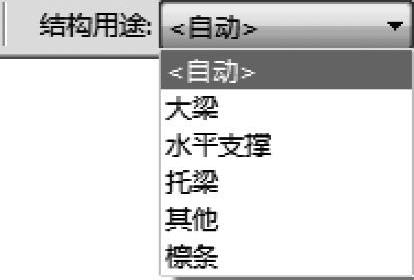

梁被划分在Revit常用的结构框架范畴，通常作为结构构件创建，起承重作用。每个梁构件都通过具体的梁族参数界定，同时还可以修改多种实例属性以定义梁的功能，如图19-30所示。梁的属性有许多限制条件，如起点水平偏移、终点水平偏移、Y轴偏移、Z轴偏移等，除了手动输入编号以外，还可以利用修改结构框架面板的【限制】，选择对象并修改最终参考条件、依据（如原点、顶部、中心、底部）和偏移值，这些都可以在梁创建完成后通过【修改∣结构框架】上下文选项卡进行设置，如图19-31所示。
图 19-29
图 19-30
当同一种材质的混凝土构件无须干扰自动连接在一起时，在所有视图里便会呈现为一个独立的整体。虽然连接在一起，但是也可以在正常范围的限制里进行编辑甚至移除个别构件。

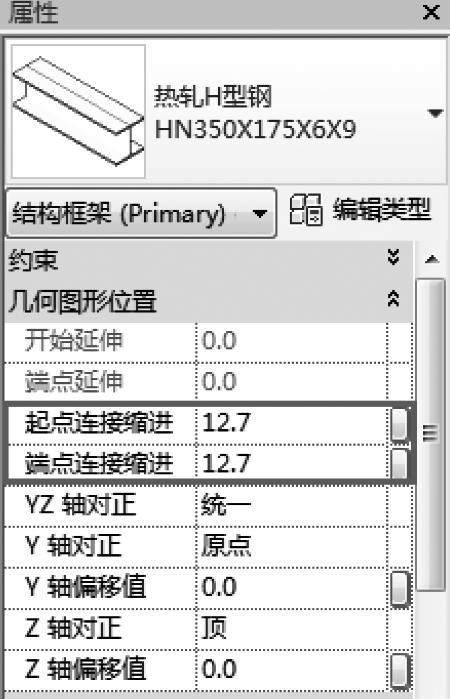

钢结构的连接方式则不同，为了增强钢结构构件连接的视觉表现力，个体与个体之间是切断的。这就是所谓的缩进功能（图19-32），是梁形体在连接关系的连接点上呈现的视觉间隙。像钢结构一类的加工材料需要考虑到空间和布局，所以在精细级别的视图中，就要对其进行切割来配合其他构件（注意：缩进会影响构件的切割长度，在进行材料估算时应考虑到这种影响）。混凝土梁在混合材料的连接图元上总是优先显示，迫使非混凝土梁后退或缩进。有一个通用规则：连接处最短的梁将延伸至所有连接的梁中最远的边界，其他的梁都会被缩进。

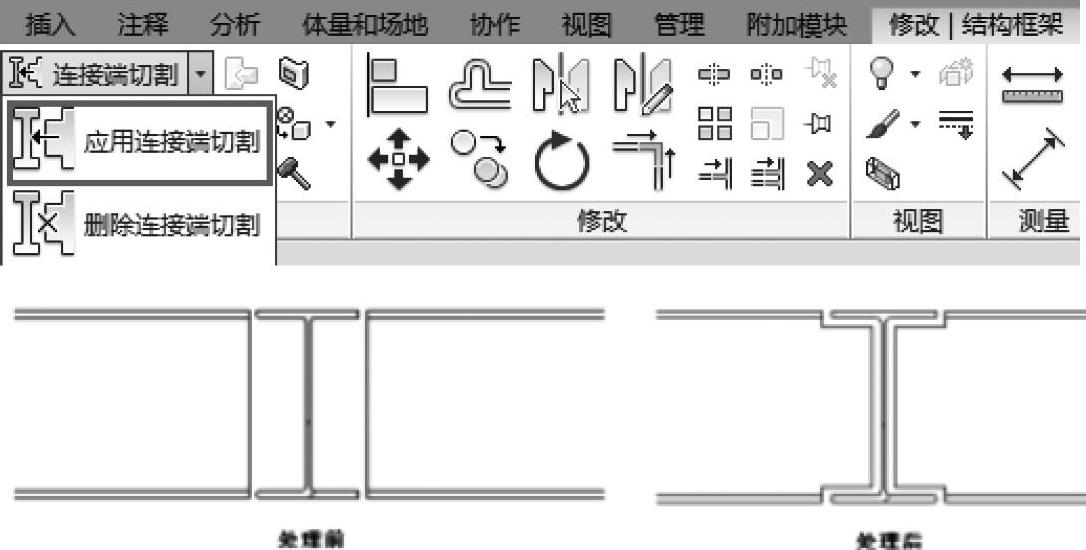

在连接梁时，对其进行连接处加工可以确保连接完成后准确的视觉呈现，但是视图的详细程度必须设置在中等或精细级别才能看见，如图19-33所示。
图 19-31
图 19-32
图 19-33
当形体或实体模型已经生成结构框架，分析模型就会同时出现在项目中，可将分析模型视为结构物理模型完整描述的简化三维表现形式。分析模型由结构构件、形体、材料属性和荷载构成，这些一起组成了结构体系。

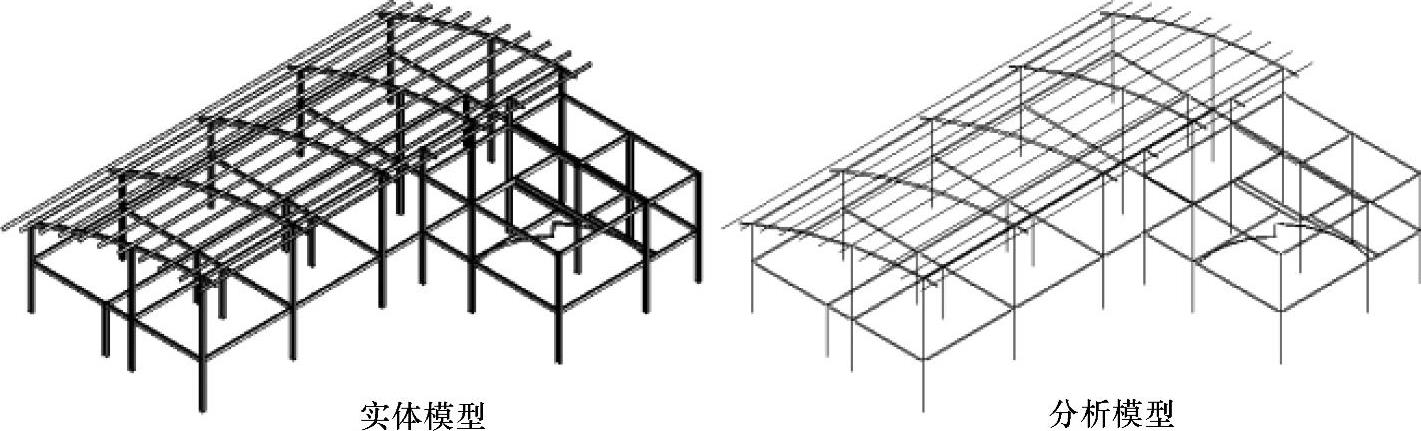

在设置荷载时，只可选择分析模型。分析模型是唯一可以输出为分析和设计应用的模型，构件的实体形态不接受任何负载操作。如图19-34所示，编辑实体模型的同时，分析模型也在同步生成，无须输入任何指令，Revit将自动维护分析模型。
图 19-34
