21.1.6  预制混凝土支承楼板

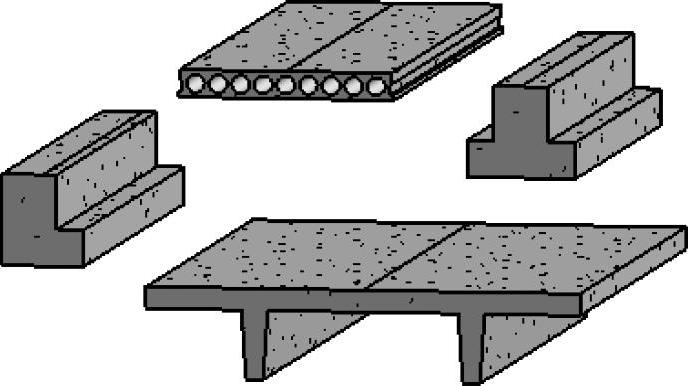

【梁系统】也可以用于布局没有间隙的图元，并且有效形成一个连续的图元，同步映射通过此类方式创建的预制混凝土图元的施工过程。标准库中有一些非常好的构件例子，包括T形、L形、TT形以及空心板等，如图21-15所示。使用这些构件的一大好处就是可以单独与预制制造商商讨方案。

通过使用这些原则，可以把模型图元放置得很精确，虽然最后它们很可能会被长长的楼板覆盖或者被后续图元遮盖。在前面单元中，讲述了模型发展的方法原则，推荐了构件的分级以及尽量使得模型外观简洁的方法，这些也要在这个过程中优先考虑，而不是盲目使用高水平的3D几何细节的构件。过分复杂的建模会影响模型的性能，同时，也不需要斜面和凹线来生成精确的2D制造绘图，它们都可以在断面和细节视图中添加。

图 21-15
