33.3.3  应用规则

33.3.3 应用规则

标记尺寸标注便于我们在项目环境里的图元【属性】面板里进行控制。

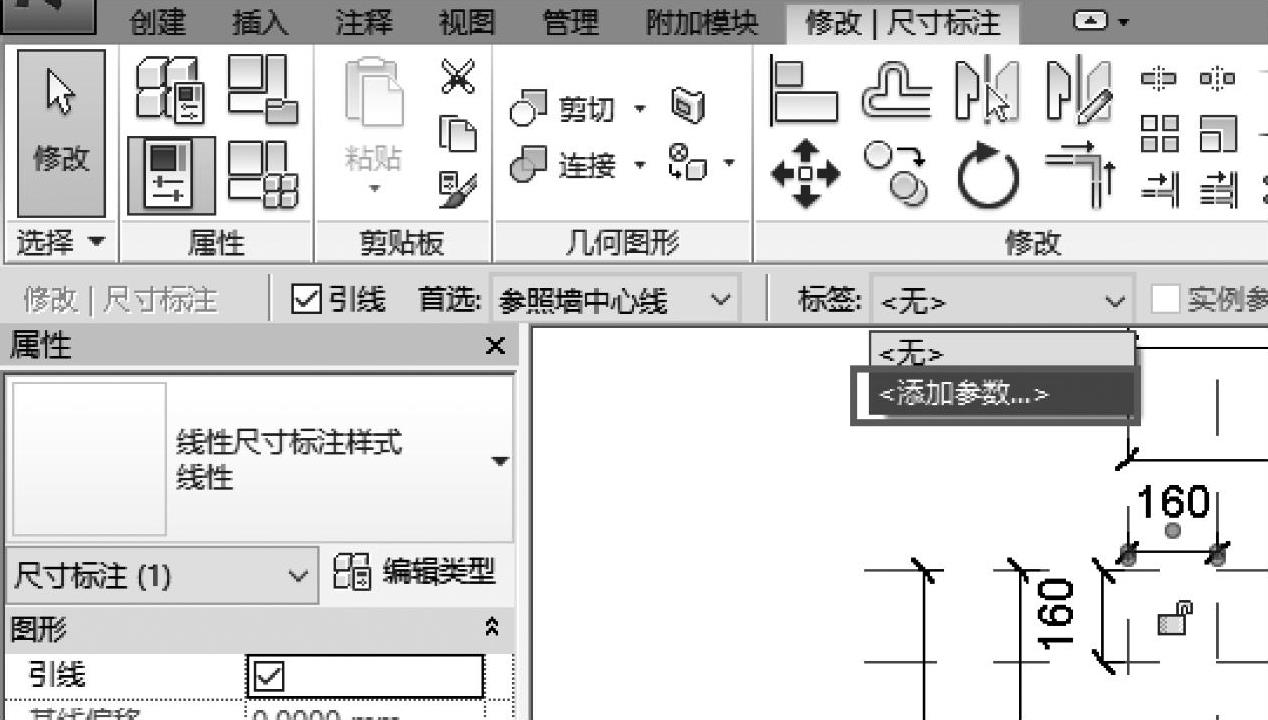

1）选择一个定位桌腿的尺寸标注，然后在选项栏中单击【标签】下拉菜单中的【添加参数】，如图33-8所示。

图 33-8

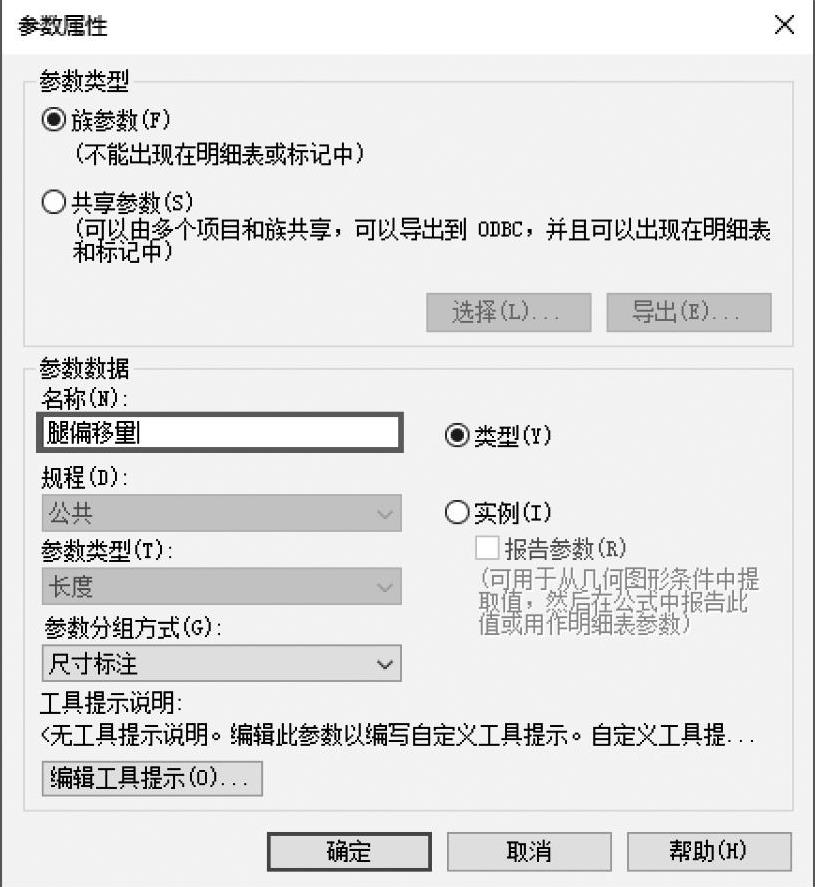

2）打开【参数属性】对话框，在【名称】文本框中输入【腿偏移量】，剩下的参数接受默认设定，单击【确定】按钮，如图33-9所示。同一个标签下可能有多个尺寸标注，由同一个参数控制。

注意：添加参数前，本例中的尺寸标注已设定为等值，这是值得借鉴的做法，否则有可能显示错误。

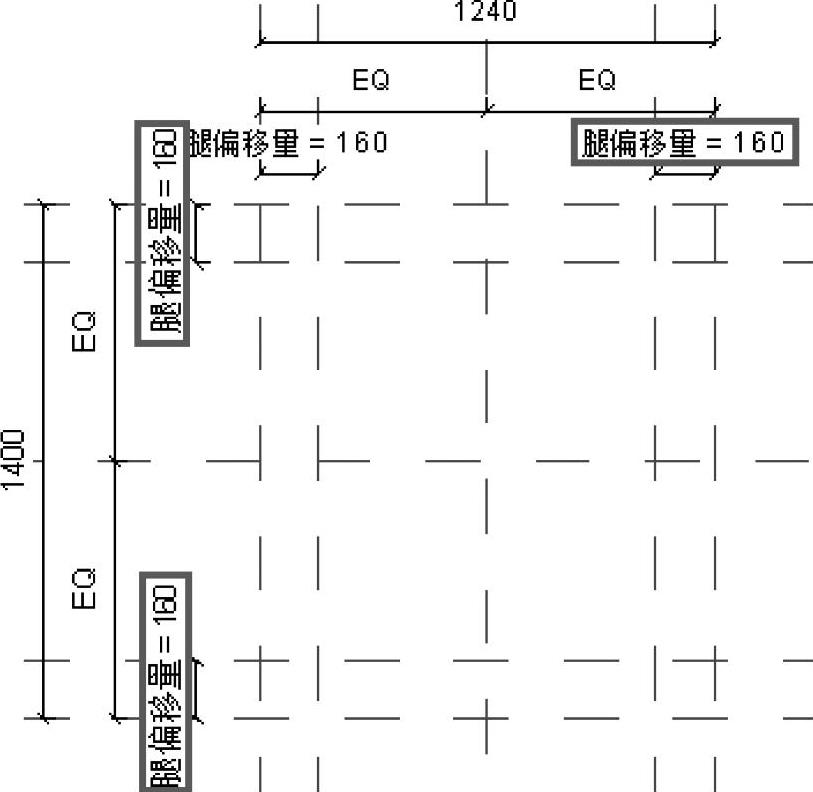

3）同时选择剩下的三个定位桌腿的尺寸标注，在选项栏中单击【标签】下拉菜单，选择已命名为【腿偏移量】的标签，使四个尺寸标注统一由一个参数值控制，如图33-10所示。如果构件只有一种尺寸可选，就无须添加参数。为了最大化对桌子的控制，我们对所有构件进行了标记。

4）本练习要同时在垂直和水平方向标记外围尺寸标注。需先选定尺寸标注，然后单击鼠标右键，选择快捷菜单中的【标签】，定义新参数长和宽，如图33-11所示。

5）在【项目浏览器】中打开【立面：左】视图。

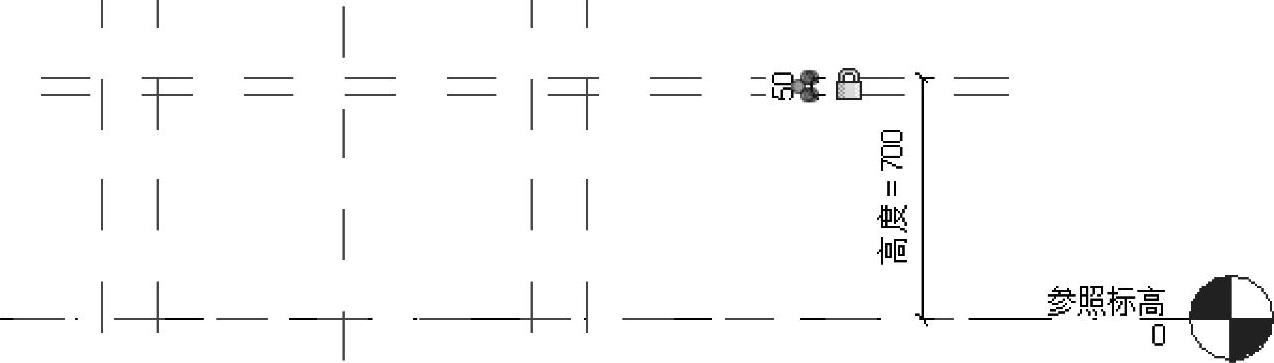

6）绘制一个参照平面代表桌面的顶部和底部，并定义厚度，从基准面到最高的参照平面应使用尺寸标注，并标注其高度，桌面厚度只设为50mm，并且按照前面讲到的添加参数的方法，对高度添加参数，命名为【高度】，如图33-12所示。

注意：记住一点，改变尺寸标注无须选择尺寸标注本身，必须选择随尺寸标注改变而改变的构件。换句话说，选定你想移动的对象。

7）一旦完成尺寸标注，两个参照平面的相对定位也已完成，选择尺寸标注并锁定，这么做是为了确保不论桌子表面怎么移动，桌腿的高度也会随之移动。
