18.1.1  项目单位设置

18.1.1 项目单位设置

项目开始之前，首先要进行的操作之一就是设置好项目单位。Revit针对不同的显示格式提供了不同的测量单位，还有数值舍入功能。这些设置控制的是数据在放样、参数和明细表中的表现形式。应该指出的是，这样做并不一定能控制尺寸标注的显示单位，不过显示单位可以和项目单位保持一致，或者不管项目单位如何，可另外重设显示单位。启动方式为单击【管理】选项卡下【设置】面板中的【项目单位】，如图18-1所示。

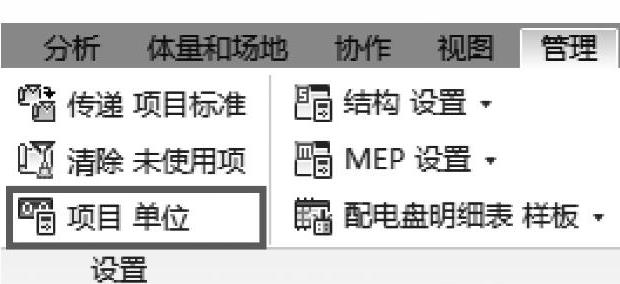

图 18-1

不同的单位及其格式按规程分组（图18-2），每个单位都对应一个设置选项，用于启动其【格式】对话框，用户在【格式】对话框里可以对【舍入】、【单位符号】等进行设置，如图18-3所示。

图 18-2

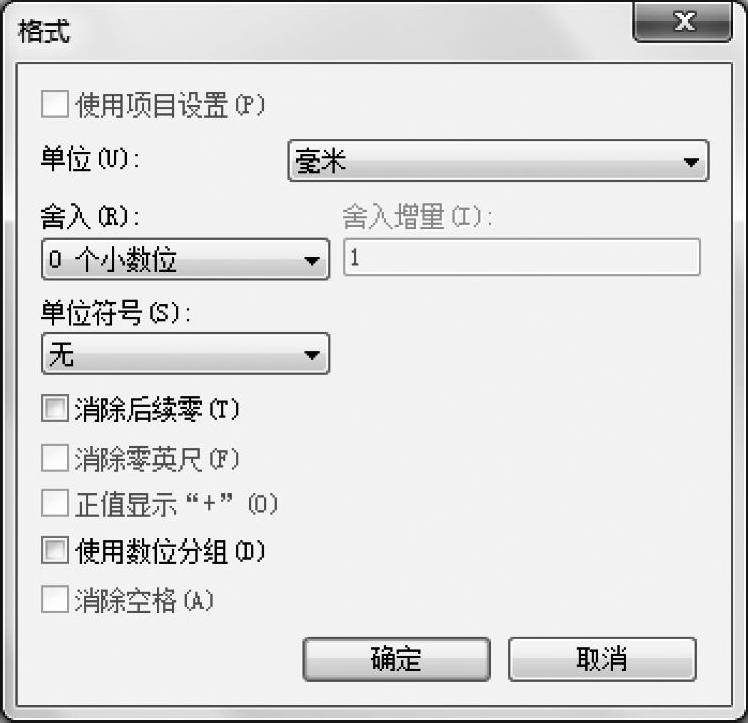

图 18-3

1.公共单位

打开【项目单位】对话框，在【规程】下拉菜单里可以选择【公共】规程。Revit将以下单位均视为公共单位：长度、面积、体积、角度、坡度、货币、质量密度。一旦选定单位，项目的整体格式也将设定，当然在尺寸标注、明细表或标签页上显示数据时，格式还可以重设。

2.结构单位

在【规程】下拉菜单中选择【结构】规程（图18-4）。因为Revit的数据可以链接到结构分析程序，所以尽早考虑到分析格式的种类和供审核的设计文件的单位很重要。用户可以为某个特定场景或项目类型进行设置和定义，然后将这些设置保存在空白项目中，这样一来，性质类似的新项目也可以使用这些设置，从而节省了时间和成本。

3.其余选项

在【规程】中还包括【HVAC】【电气】【管道】【能量】选项，主要为RevitMEP的单位设置规程，这会在第四篇中做详细讲解。

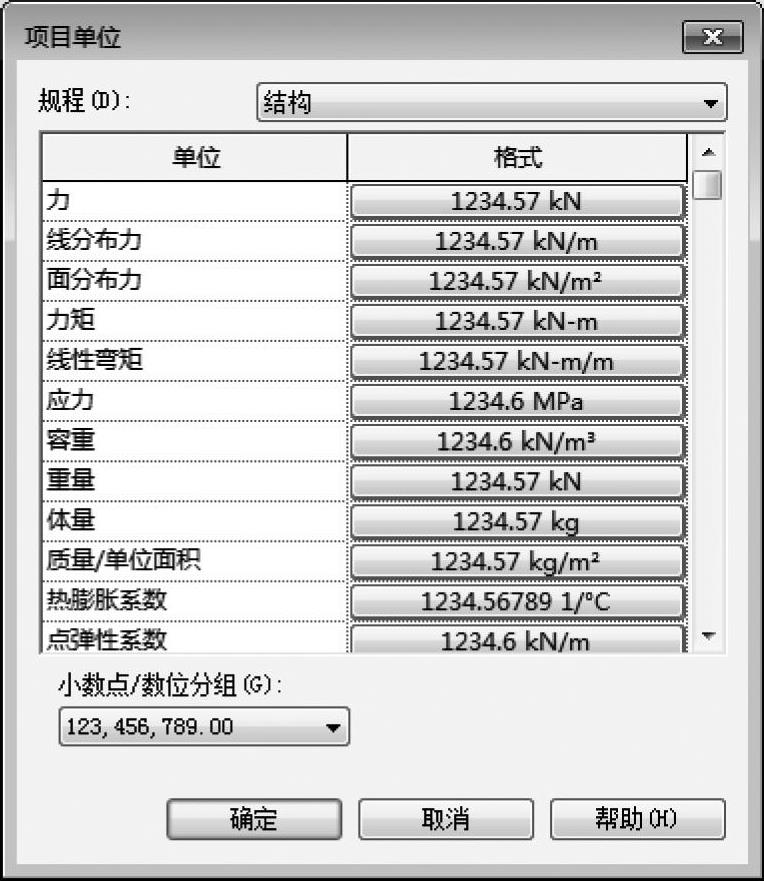

图 18-4
