33.5.3 应用规则
用参照平面搭建出构件的主要轮廓特征之后，即可应用规则。规则主要由尺寸标注定义，我们可以通过锁定、等距或参数化尺寸标注来控制对象。两个或两以上数值的尺寸标注线可以被等距标注，而单个尺寸标注线只能被锁定或参数化。

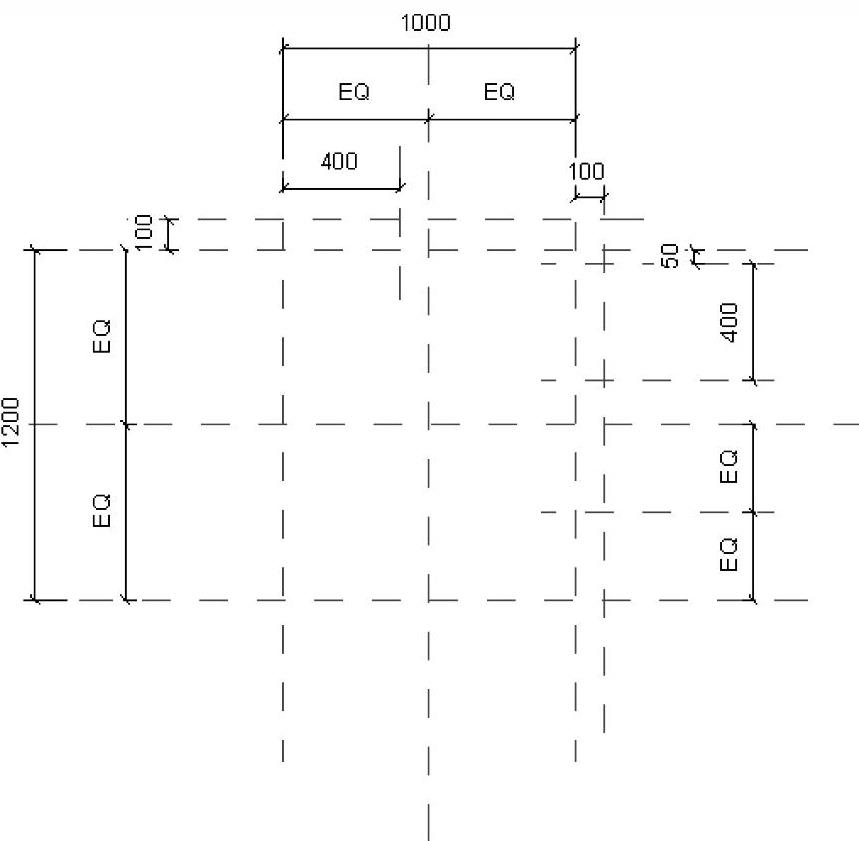

1）在【注释】选项卡下【尺寸标注】面板中选择【对齐】，为参照平面线进行尺寸标注，如图33-81所示。
最外面的尺寸标注控制风机盘管总体大小。对内部的线选定等距标注（EQ）后，等距标注中间的十字基准线，保证原点或插入点位于风机盘管的中心，以及定位各种从这个主体风机凸显出来的风管、管道和电气接头连接件的位置。

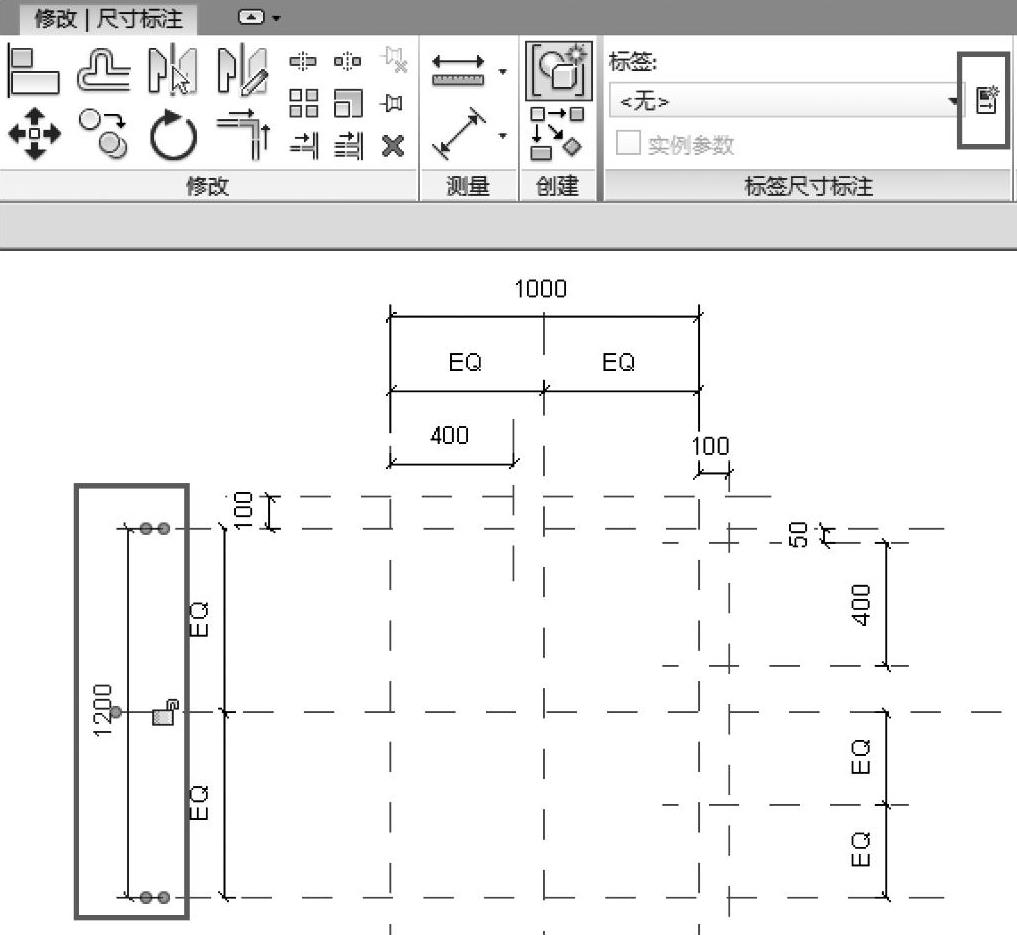

2）选择最左边的尺寸标注【1200】，然后在【修改尺寸标注】选项卡下【标签尺寸标注】面板中选择【创建参数】，如图33-82所示。

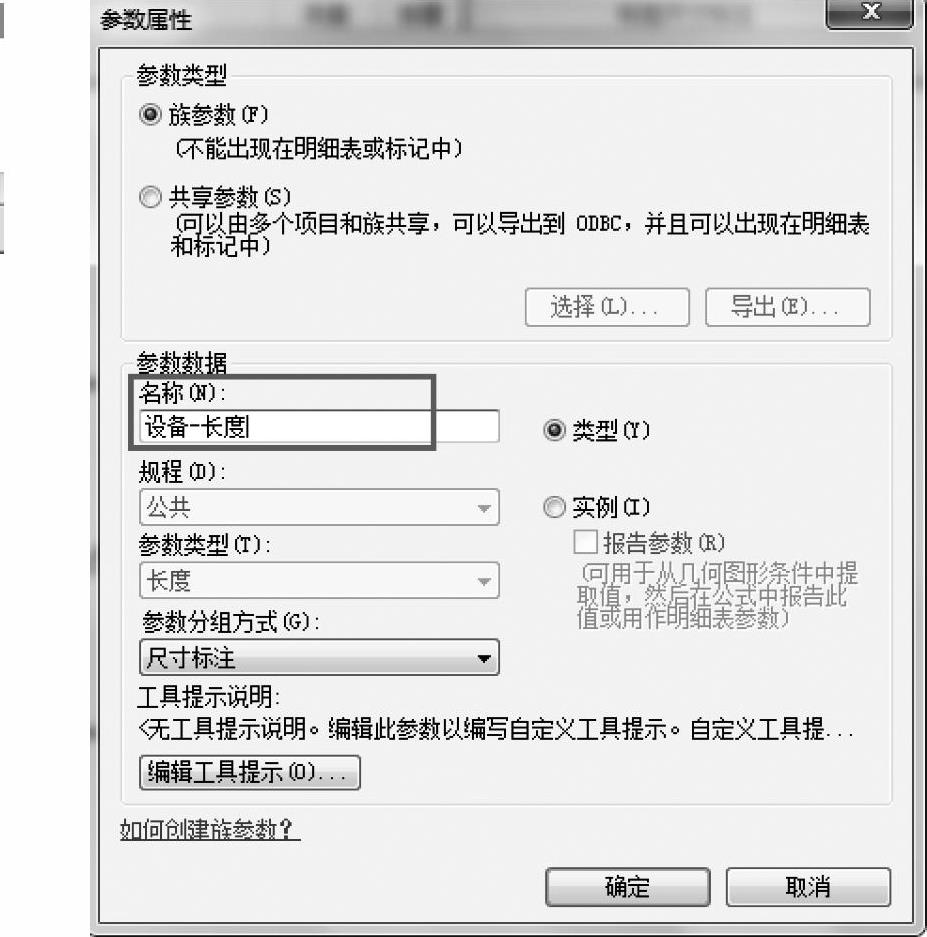

3）在【参数属性】对话框中设置参数：【名称】为【设备-长度】，其他各项均设为默认设置，单击【确定】按钮关闭对话框，如图33-83所示。
图 33-81
图 33-82
图 33-83

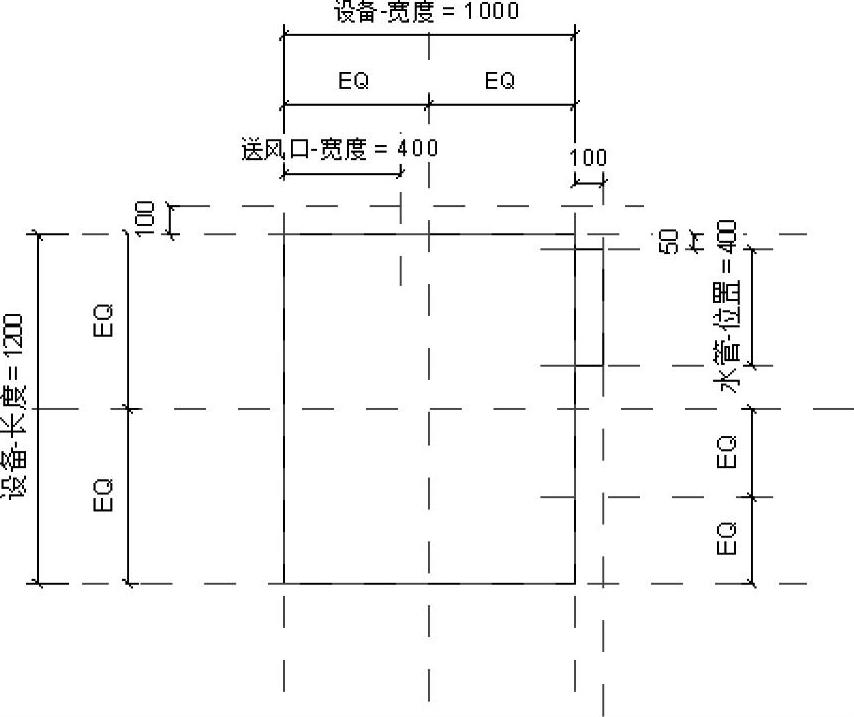

4）重复上述操作，分别添加参数：【设备-宽度】【送风口-宽度】【水管-位置】，其他各项均设为默认设置，单击【确定】按钮关闭对话框，如图33-84所示。

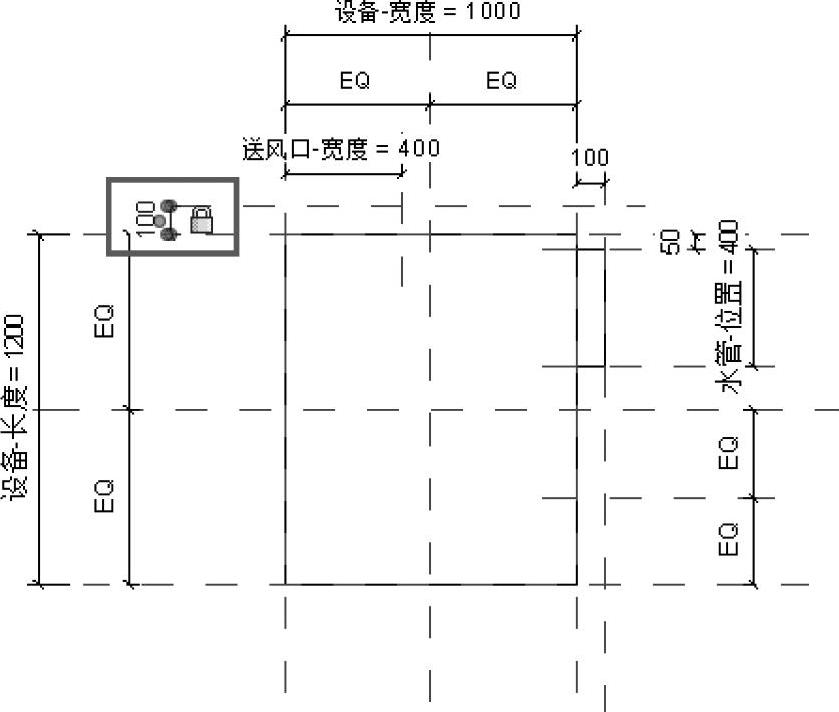

5）选中视图中数值为【100】的尺寸标注，将其锁定，如图33-85所示。同理，将另一个数值为【100】和【50】的尺寸标注也分别锁定。
通过选定一个尺寸标注并对其命名，我们便可以在后续操作中对其控制。为了减少大型参数图元的复杂性，将参数按照之前自动预设的类型归类。如果需要可以手动进行调整，这一步与存档类似，并不会影响到参数的变化。同一个类别下可以有多个尺寸标注，只要确保数值相等即可；如果一个构件只能有一种尺寸，那么就无须运用参数，在该例中，我们主要控制的是管道的尺寸和位置。
图 33-84
图 33-85
6）在【项目浏览器】中打开【立面：左】视图。

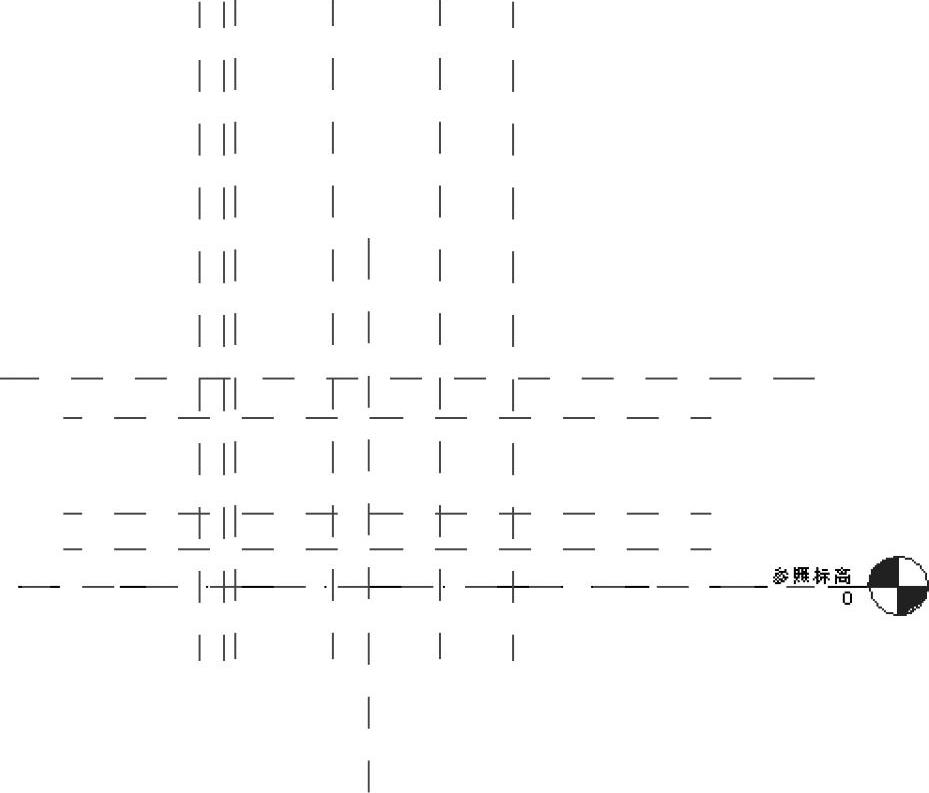

7）在【创建】选项卡下【基准】面板中选择【参照平面】，绘制四条水平参照平面线，如图33-86所示。
图 33-86

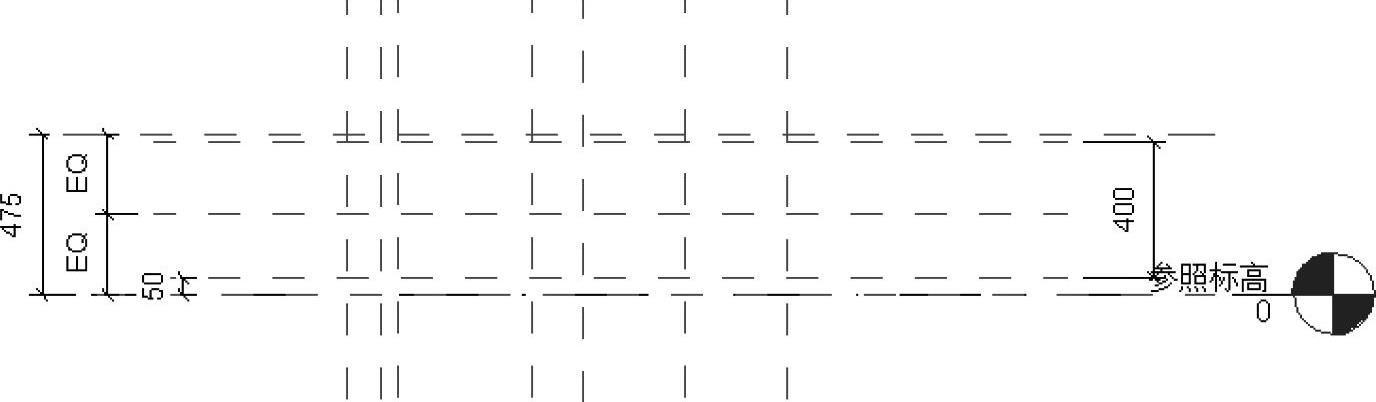

8）在【注释】选项卡下【尺寸标注】面板中选择【对齐】，为参照平面线进行尺寸标注，如图33-87所示。
图 33-87
注意：记住一点，要改变尺寸标注不能选择尺寸标注本身，而须选择要随尺寸标注改变的构件。换句话说，选定你想移动的对象。

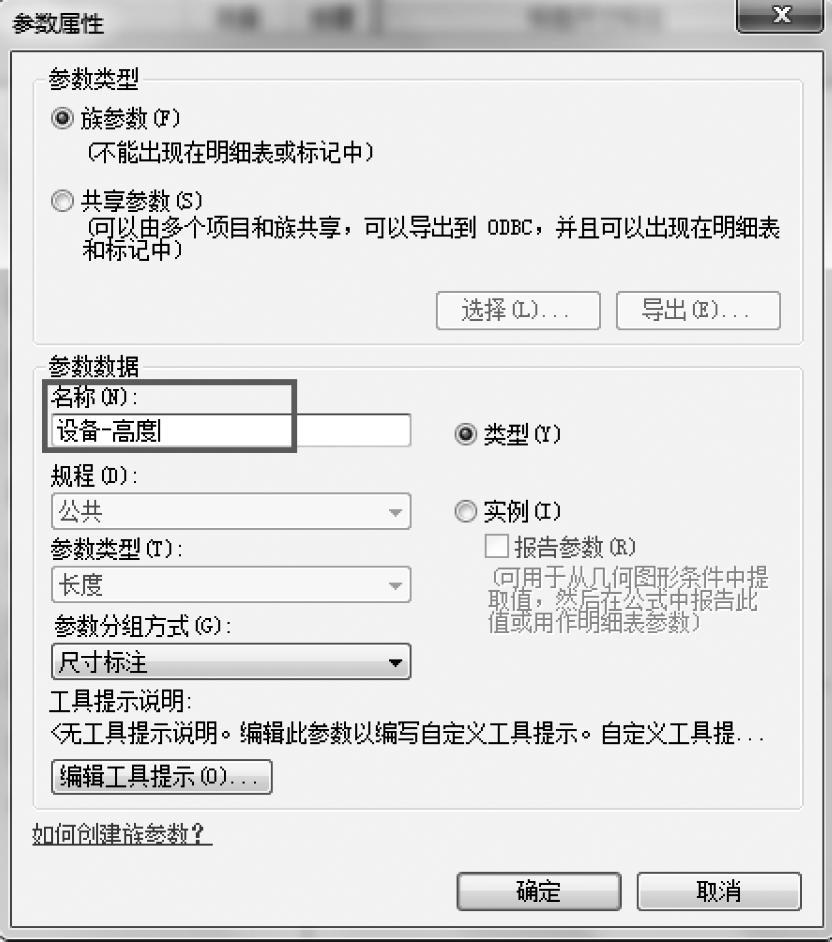

9）选择最左侧的尺寸标注【475】，然后在【修改尺寸标注】选项卡下【标签尺寸标注】面板中选择【创建参数】，为其添加参数【设备-高度】，如图33-88所示。
图 33-88
10）同样选择右侧尺寸标注【400】，按上述步骤为其添加参数【送风口-高度】，如图33-89所示。
图 33-89

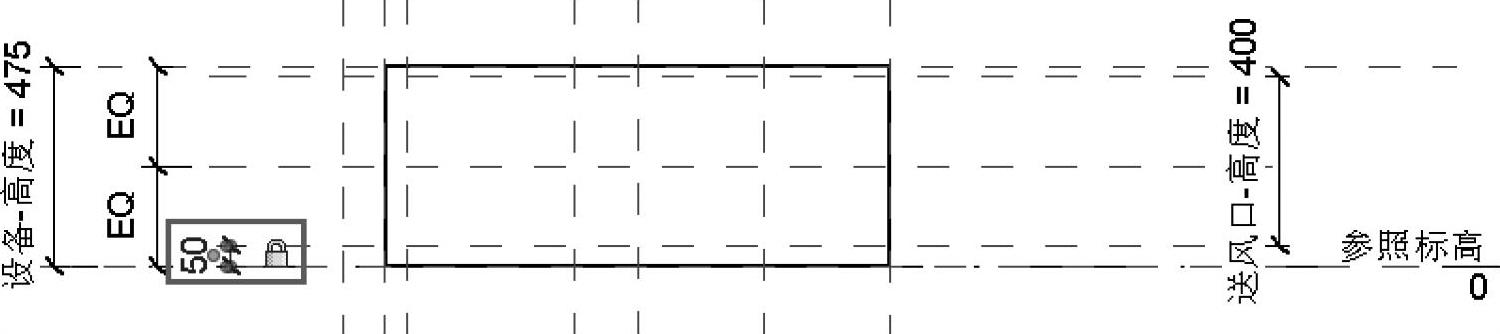

11）选中视图中数值为【50】的尺寸标注，将其锁定，如图33-90所示。
图 33-90
