7.4.4  竖井开口

7.4.4 竖井开口

1）在【项目浏览器】中打开【楼层平面图：Ground Floor】视图，在【建筑】选项卡下【洞口】面板中选择【竖井】。

注意：竖井工具是一个单独的缺口物体，创建在设计图上，垂直贯穿整个模型，和所有与其接触的天花板、楼板和屋顶都有交叉。

2）在建筑物的左上角F-1轴网附近，使用【绘制】面板中的工具绘制一个长方形开口，开口的具体大小和位置对该练习无重要影响，如图7-21所示。

注意：完成长方形的绘制之后记得单击【完成编辑模式】按钮。

3）使用屏幕底部视图控制栏中的【显示隐藏的图元】工具来显示隐藏的图元，保证剖分线穿过之前已经绘制的开口，如果没有穿过的话需拖曳至相应位置。完成后关闭【显示隐藏的图元】，如图7-22所示。

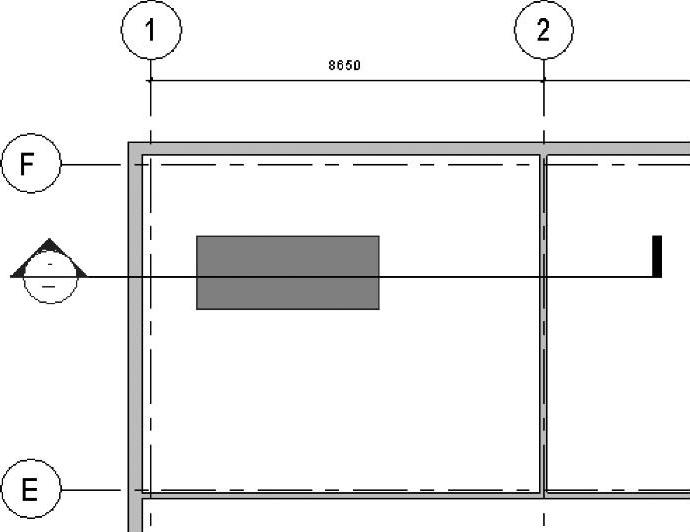

图 7-21

图 7-22

4）在【项目浏览器】中打开【剖面：Section1】视图，光标移至轴网1和2之间使竖井高亮显示并单击进行选择。上下两端的造型操纵柄可以对竖井进行调整，使其穿过所要求穿过的天花板。

5）缺口一直从一层的天花板延伸到二层楼板，如图7-23所示。

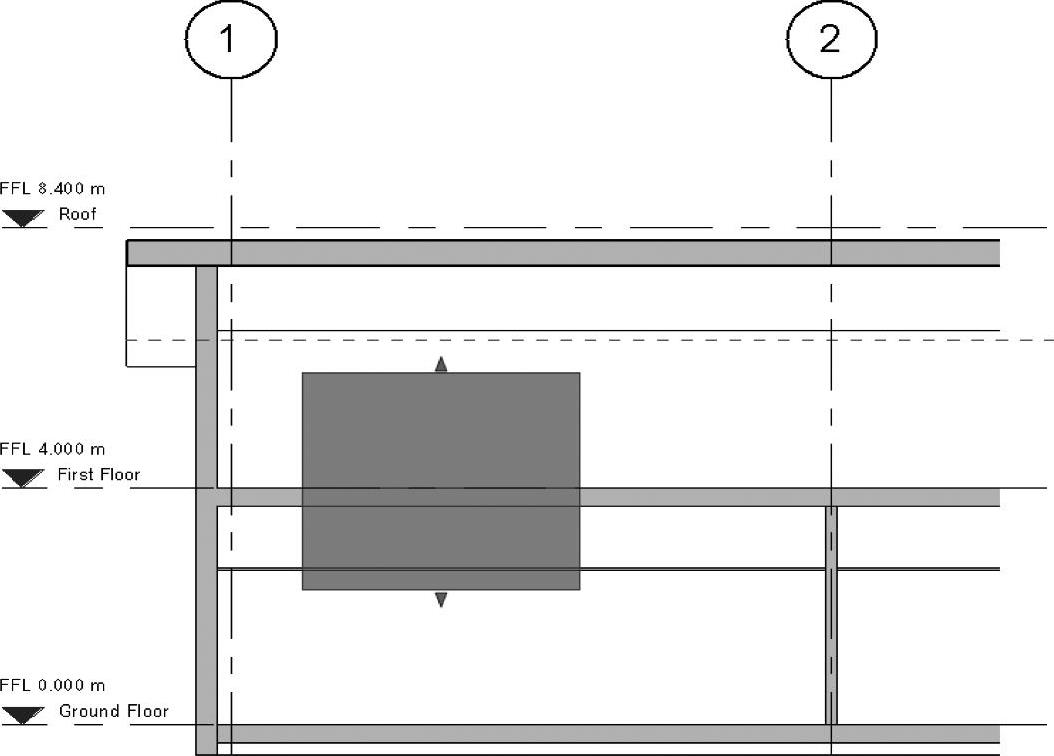

图 7-23
