29.2 管道属性设置
在【系统】选项卡下【卫浴和管道】面板中选择【管道】，进行管道绘制，并可以在【属性】面板中进行管道类型选择和类型属性设置。在【类型属性】对话框中单击【编辑】（图29-11），可对布管系统进行配置。

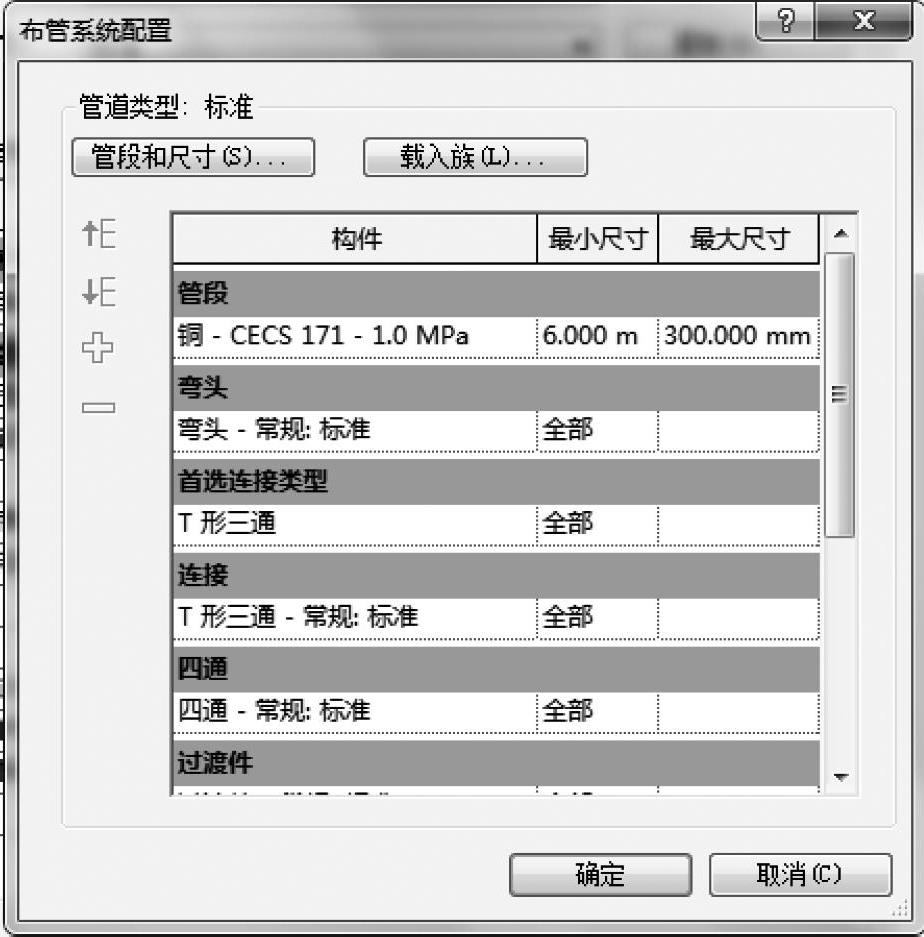

在【布管系统配置】对话框中利用【载入族】，可以为管道添加管件（弯头、三通、四通等），以及设置管道连接类型（接头、T形、Y形等），如图29-12所示。
图 29-11
图 29-12

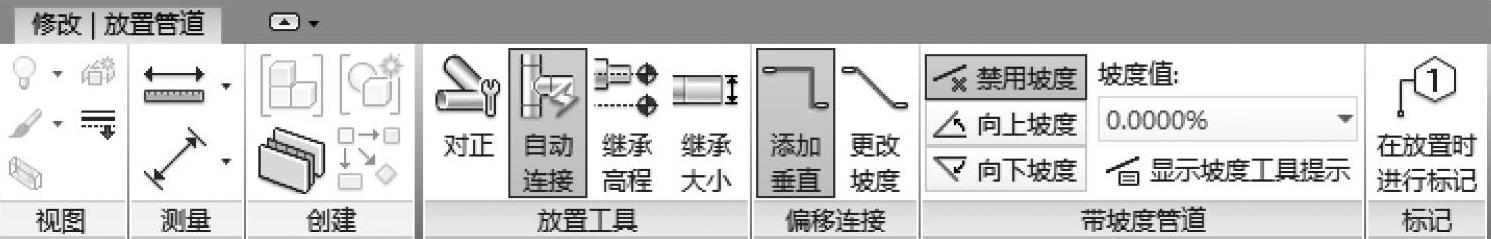

在绘制管道时，我们可以在【修改放置管道】选项卡下进行一系列的属性设置。在【放置工具】面板中可以通过选择【自动连接】来确定是否自动连接管道路径；在【带坡度管道】面板中可以选择坡度值，绘制向上坡度或向下坡度的管道，如图29-13所示。
图 29-13

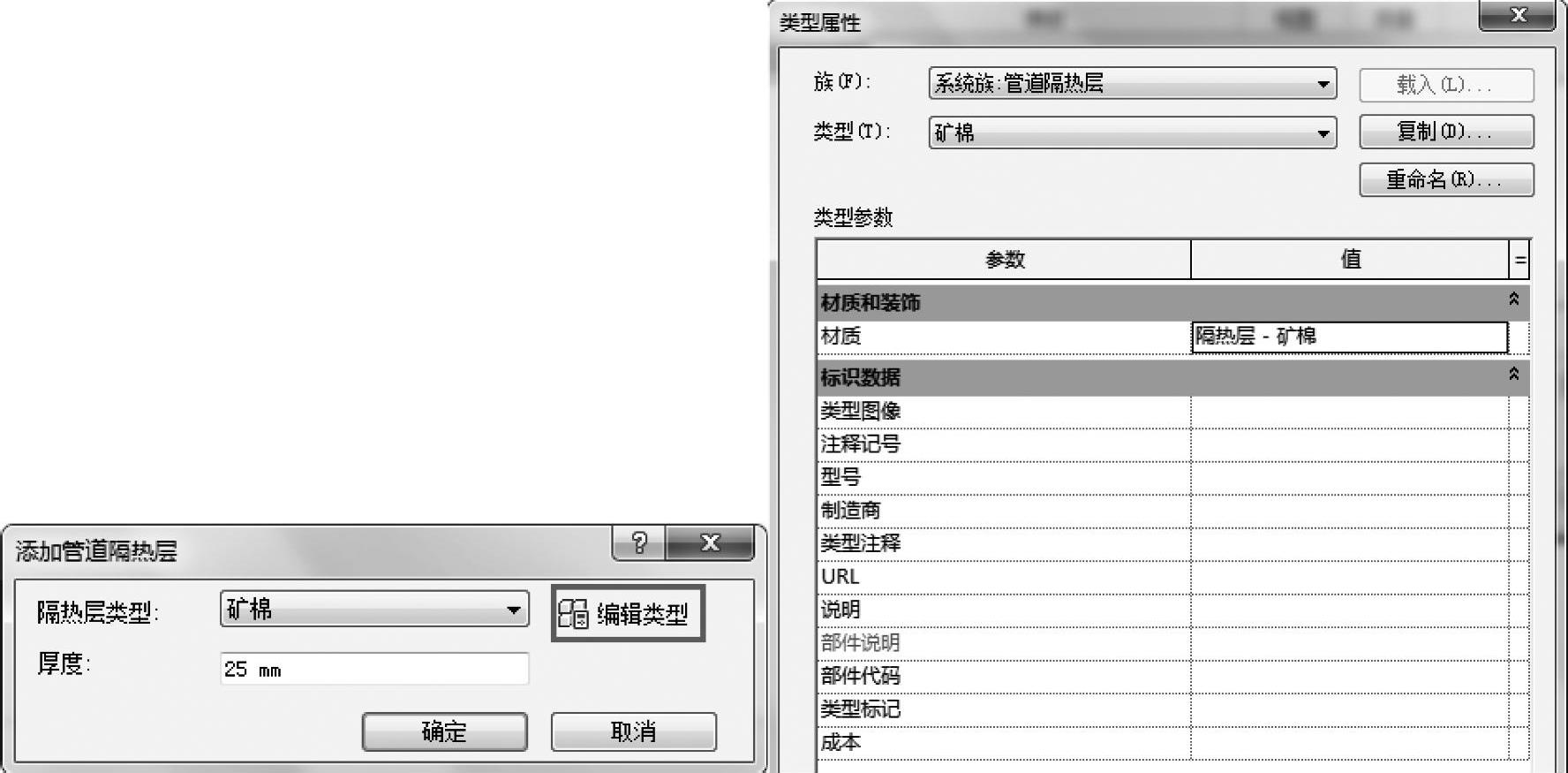

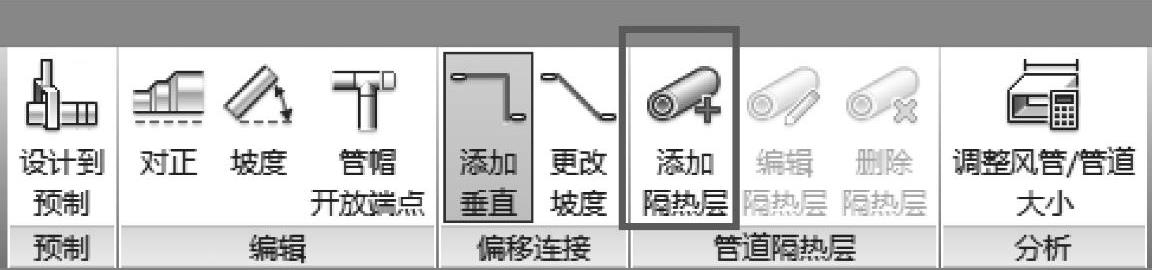

绘制完管道后在【管道隔热层】面板中可以为管道添加隔热层，如图29-14所示，并在【添加管道隔热层】对话框中利用【编辑类型】设置管道隔热层的类型、材质及厚度，如图29-15所示。
图 29-14
图 29-15

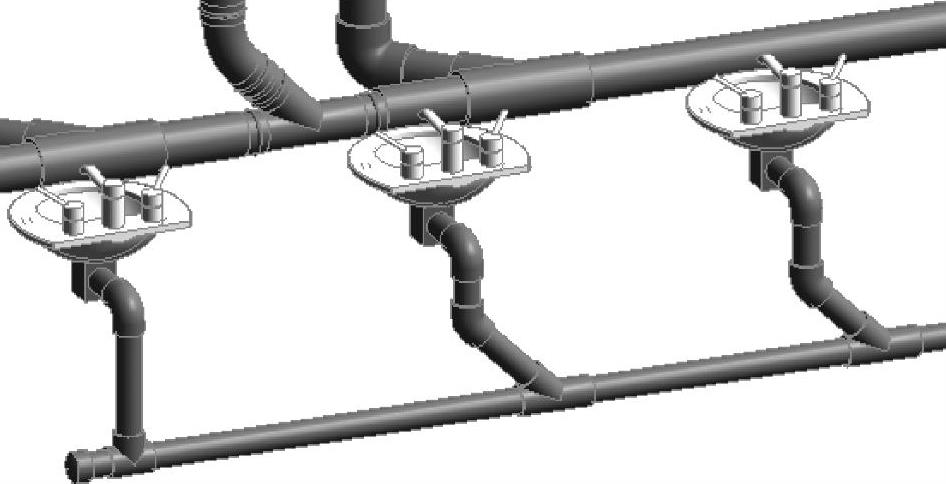

大多数水管固定装置（图29-16）将由建筑师指定，因为它们不仅会影响建筑物最后的美感，还可能需要符合环境和城市规划的规定。设计师们正越来越多地寻求提高建筑物能源效率的措施，同时改善住户的生活方式。
LEED（绿色建筑评估体系）起源于并被广泛应用于美国，并且越来越多地在英国被采用，是国际认可的绿色建筑认证系统，可对建筑或社区设计提供第三方验证，并提供相关方法来实现建筑节能、节水、减少碳排放、改善室内环境质量，以及资源的管理和对其影响程度的控制。
固定装置在水管系统中起着重要作用，必须以了解其在设计意图和性能方面的需求为前提才能做出是否放置的决定。公司经常制定内部标准和构件族以用于他们的项目，这些族往往是参数化的，并且始终针对规范和性能进行尝试和测试，它们往往是通过使用类型属性来复制和修改参数，从而创建一个新的固定装置，或其可通过创建内容的文本或CSV文件创建于族目录中，确定所需的参数，并在生成的Excel表格中进行添加。以这种方式创建的族目录可以从系统和共享参数中进行引用。
还可以使用内建族创建工具，如拉伸或旋转形式来创建固定装置。虽然这满足了视觉要求，但并不符合明细表的要求。对可拆除装置进行明细记录并将这些信息导出而用于其他应用程序，这对模型整合和有效的协作至关重要（族知识详见后面族讲解单元）。水管固定装置往往是依附组件放置于垂直面、表面或工作平面上。
图 29-16
