10.2.1  环境建模

地形信息的来源可能是观测数据或者调查数据、现有的计算机辅助设计图，甚至是旧的打印设计图。不管信息来源是什么，建筑周边地区的数据水平对于设计进度十分关键。另外，以建筑为中心稍远一些地区的数据水平对于建立视线效果也是很重要的（图10-27）。

对于计划在建建筑周边的地区来说，细节信息和硬件条件一样重要。其他远距离的建筑物也需要建模来估量总体的尺寸，但是所需的信息精确度可以下调。

随着点云调查数据使用越来越频繁，上述很多问题得到了解答。虽然在这个阶段，我们仍然主要需要使用点云调查数据来测量和展示旧的及记录在册的建筑的准确信息，这也许会成为工作的一部分，对计划在建的建筑也有很大益处。

对于那些不熟悉点云数据的读者，接下来简要介绍一下点云数据。点云数据是基于激光扫描仪更为先进的衍生品，它可以高精度地记录扫描仪360°直线视野中的任何物体，并且每次扫描都能传送数十万个点。在原始文本格式下，这些点被储存为六个值，由逗号隔开。这些值分别指的是与原始调查定义有关的x、y和z坐标，以及代表其颜色值的r、g和b。这样就呈现出一个像素化的彩色3D图像。

能够用这种方式搜集信息已经很让人刮目相看了，但是云点数据最精华的部分在于它能够用这样的方式有效地处理海量数据，并且将引进Revit等产品。在垂直于现视图的点组中，Revit会分析点并计算既存平面，所以当定位诸如水平线、墙和窗等的时候，我们可以对其表面进行有效的跟踪调查数据。这是一个非常有效的工具，进一步证明了建筑信息模型（BIM）的先进性。

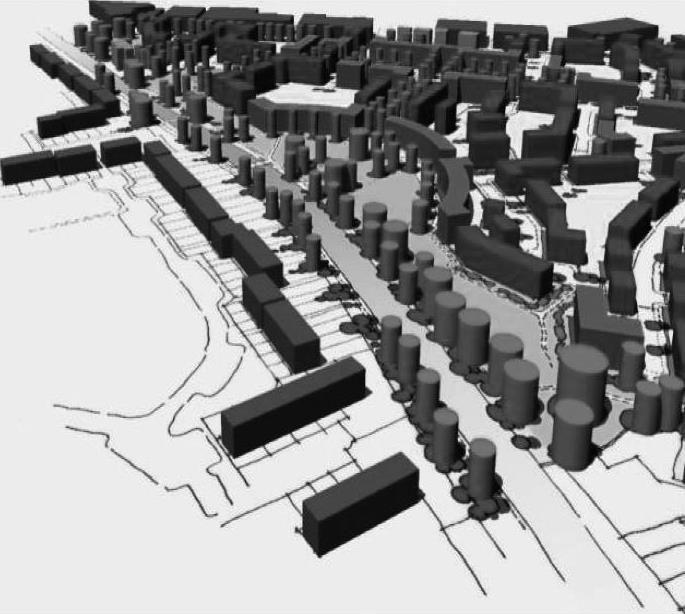

图 10-27
