4.2.6  视图过滤器设置

视图过滤器可通过【视图】选项卡下【图形】面板中的【过滤器】（图4-34）打开设置对话框，如图4-35所示；也可以通过属性面板中【可见性/图形替换】工具设置对话框中【编辑/新建】按钮（图4-36）打开过滤器设置对话框。

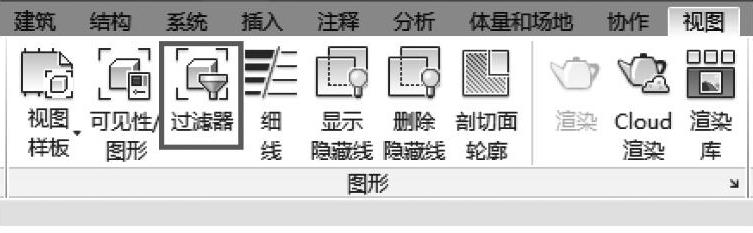

图 4-34

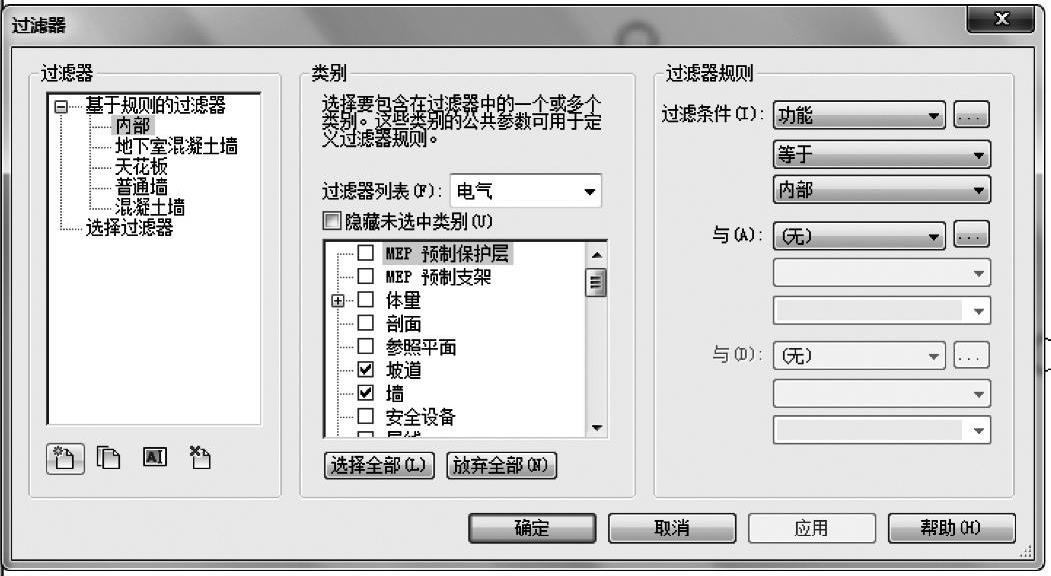

图 4-35

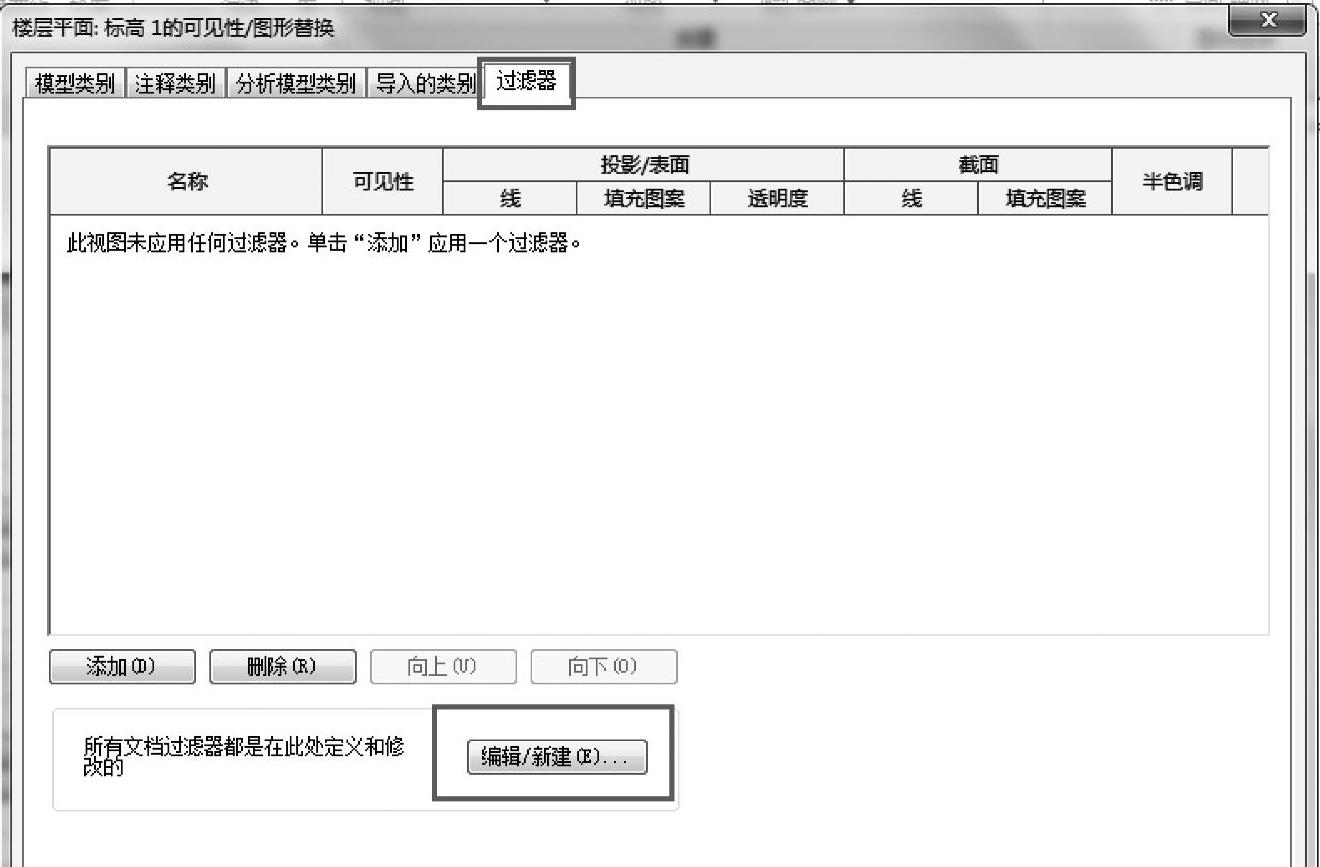

图 4-36

对于在视图中共享公共属性的图元，过滤器提供了替换其图形显示和控制其可见性的方法。例如，如需修改两小时防火墙的线样式和线颜色，则可以创建一个过滤器，使该过滤器能够选择视图中防火等级参数值为两小时的所有墙。然后选择该过滤器、定义可见性和图形显示设置（如线样式和线颜色），再将过滤器应用到视图。执行上述操作后，符合该过滤器中所定义条件的所有墙都会更新为具有相应的可见性和图形替换设置。
