21.3.2 练习使用【绘制梁系统】，并且定义梁系统的参数
1）在【项目浏览器】中打开【结构平面：First Floor】视图。
2）在【结构】选项卡下【结构】面板中选择【梁系统】。
3）这次选择【绘制梁系统】（图21-22）。

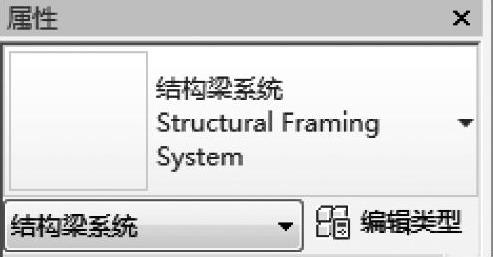

4）确保类型选择器中选择了理想的梁系统——【结构梁系统Structural Framing System】（图21-27）。
5）在【绘制】面板中选择【边界线】（图21-28），选择【直线】绘图选项，并且绘制边界轮廓使之包含网格A6～B7。提示：如果使用矩形工具只要一步便可以完成。如果使用【拾取支承物】或者【拾取线】，那么就有必要修剪或者延伸线条以创建一个闭合环路，第一条绘制的边界线决定了系统内第二个梁的方向。
图 21-27
图 21-28

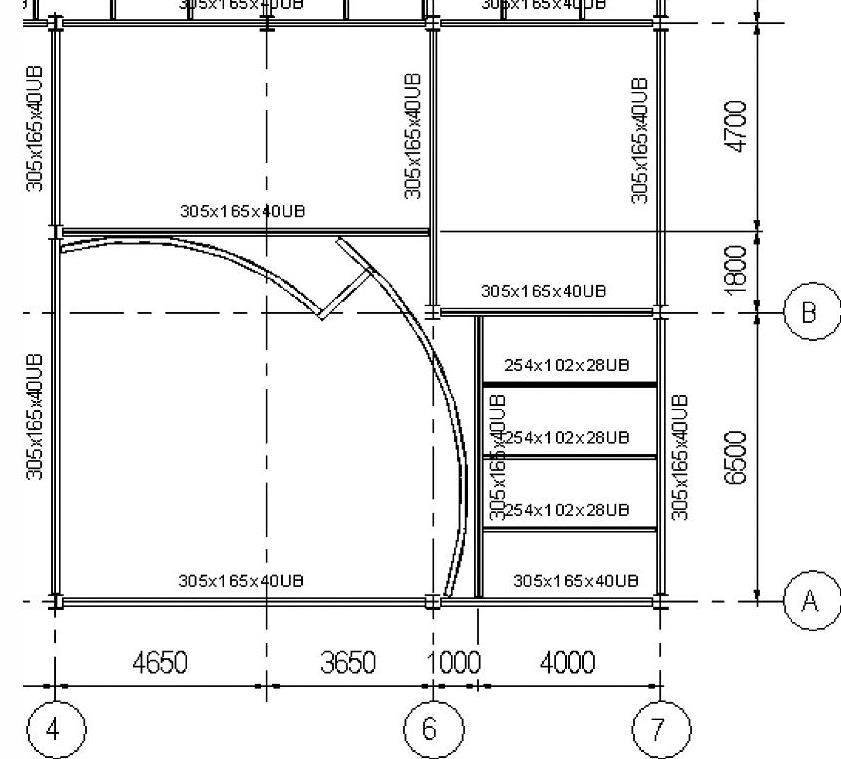

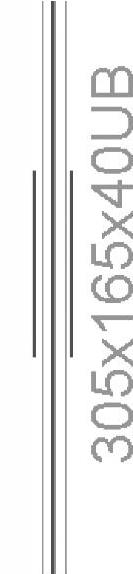

6）如图21-29所示，梁系统的方向是两条平行的线，单击【模式】面板中的【完成编辑】，创建此处的梁系统，如图21-30所示。提示：读者可以自行练习其他的绘制工具。
图 21-29
图 21-30
