17.8 绘制天花板
2025年09月26日
17.8 绘制天花板
1）在【项目浏览器】中打开【天花板平面：Ground Floor】视图，如图17-45所示。

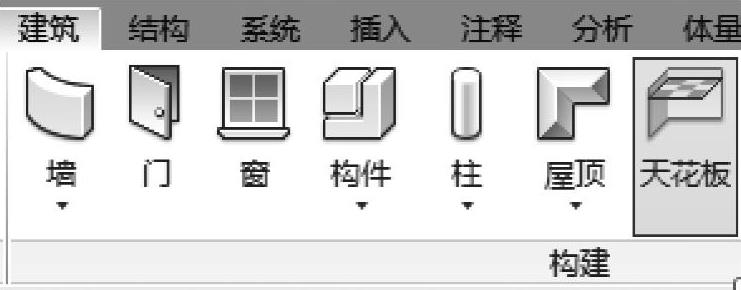

2）在【建筑】选项卡下【构建】面板中，选择【天花板】，如图17-46所示。
图 17-45
图 17-46

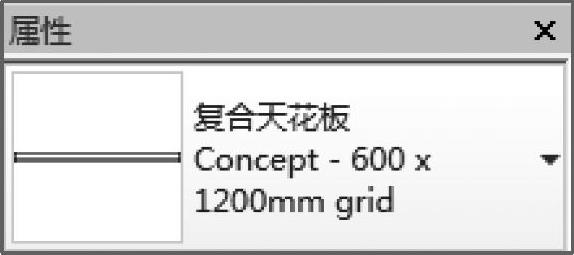

3）在【属性】面板类型选择器中，选择天花板类型为【复合天花板Concept-600×1200mmgrid】，如图17-47所示。

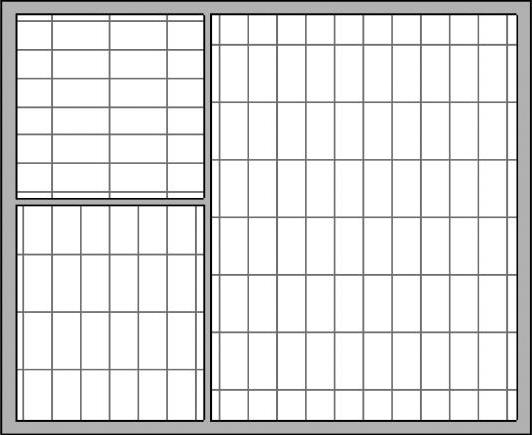

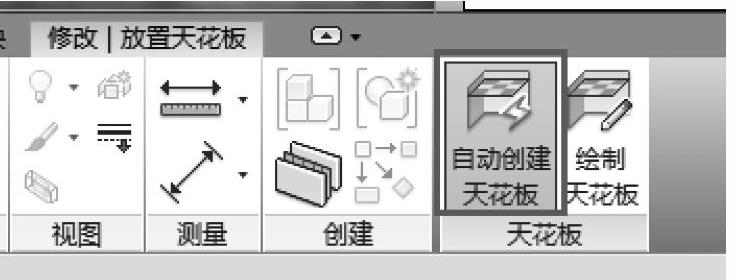

4）在【修改放置天花板】选项卡下【天花板】面板中，选择【自动创建天花板】（图17-48），在每个房间内部进行单击，添加天花板，如图17-49所示。
图 17-47
图 17-48
注意：在墙的内表面上方移动光标，会出现一道红线，表示天花板的边界。天花板一经放置，Revit会自动将顶棚镶板对齐至最佳位置。

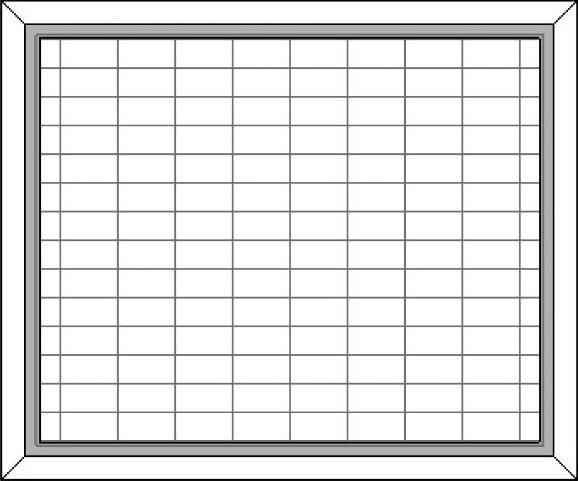

5）在【项目浏览器】中打开【天花板平面：First Floor】视图。在【构建】面板中选择【天花板】（确保天花板类型为【复合天花板Concept-600×1200mmgrid】）。在四面外墙的内部单击，创建天花板，如图17-50所示。
图 17-49
图 17-50
