单元28  电气系统

单元概述

电气工程内容丰富多样，从数据、通信到安全，甚至连护理呼叫装置也离不开电气系统。本单元主要介绍电力系统和开关系统的基本设置和与之相关的工具及工作流程，介绍电气系统和开关系统的创建方法和流程，以及电气线路的绘制方法。

电气系统也可称为配电系统和电路（图28-1），它们在根本上都是为了将相似的图元连接起来，以分配一定的参数和负荷需求。

单元目标

1.了解电气属性参数设置。

2.学会导线的绘制方法和编辑。

3.学会电缆桥架和线管的绘制方法和编辑。

4.学会开关系统的创建。

5.学会电力系统的创建。

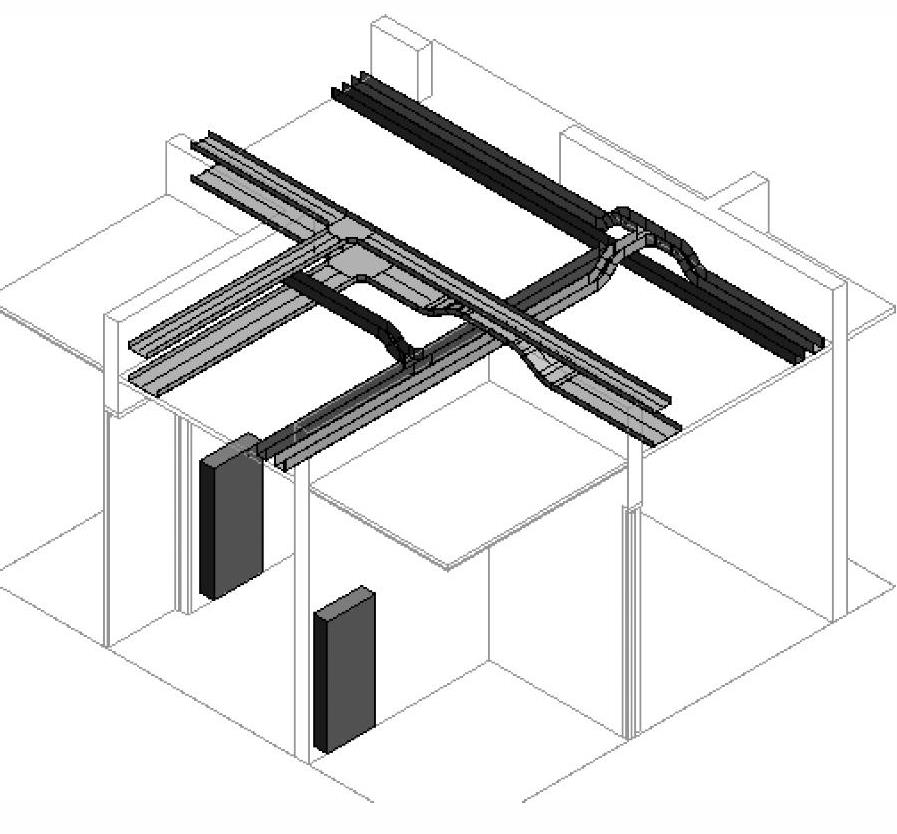

图 28-1
