单元17 Revit Archi综合练习
单元概述
本单元将展示如何快速建立起一个3D模型（借助像墙、地板、屋顶、窗这样的简单工具，把模型逐步建立起来），便于后期把相关概念记录在图纸中以供发布。练习将具体说明如何在建模环境中“建造”起一栋小建筑（图17-1）。把墙、地板、窗户、门、屋顶等建筑构件或模型物体放置在2D和3D的视图中，以便在图纸上安放平面图和视图之前先对建筑进行设计。
首先用【墙】工具插入一些内墙和外墙；然后在墙下插入基础，在地上插入一些门和窗，再插入第一层标高，接着为这栋建筑加上楼板、天花板和屋顶；最后，设置一些房间信息，生成该建筑的剖面图，并把视图置于图纸之上。
单元目标
1.了解如何进行物体放置。
2.掌握墙体、楼板、基础、屋顶和天花板的创建方法。
3.掌握门和窗的创建方法。
4.掌握剖面视图的创建方法。
5.掌握图纸和明细表的创建方法。

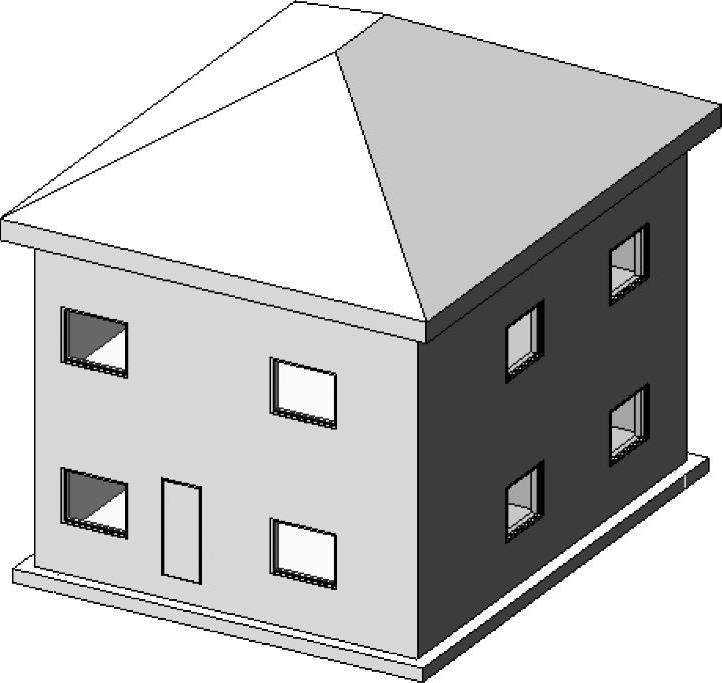

图 17-1
