11.2.3 复杂设计
针对复杂的幕墙设计，Revit不仅提供了许多预制好的可载入族（族知识详见族讲解单元）供用户载入并应用到项目设计中，同时也提供了相应的族样板，以便用户自行设计开发所需的构件类型。

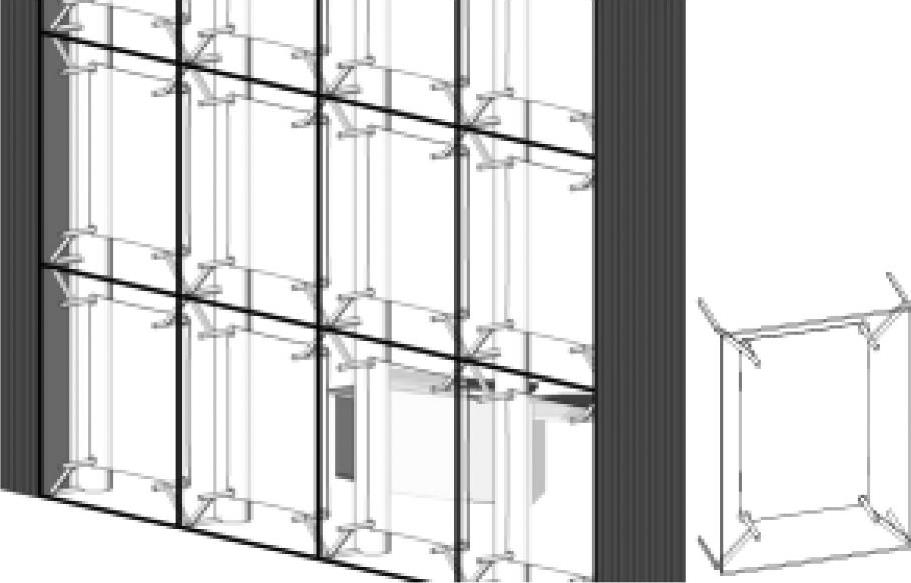

（1）嵌板设计 设计新嵌板是改善幕墙外观及效用的有效方式之一。在如图11-14所示的例子中，这并不是一个简单的面板，其具有一个复杂的托架和之后添置的遮光构件，嵌板包括四分之一的托架，在该嵌板的每个拐角处有一个附加的托架，以及由部分托架支撑的帆布制成的半透明遮光罩。在通过硅胶连接将嵌板拼接在一起之后，分开嵌板才会出现支架。当结合网格和竖梃的嵌板自动排列时，效果就会快速而显著。

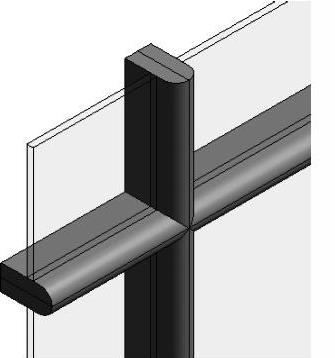

（2）竖梃设计 如图11-15所示，竖梃的形状也可以经过自定义来满足不同要求。这些形状被创建为2D剖面形状，然后沿着嵌板之间的网格段数进行扫描。此方法往往只在与标准矩形竖梃结合并与之垂直时使用，以避免连接处斜接不当的问题。
图 11-14
图 11-15

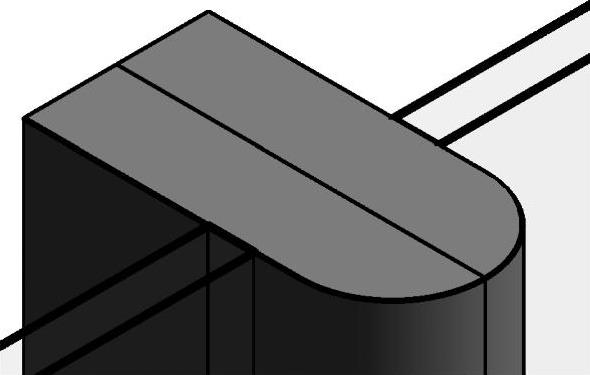

在如图11-16所示的情况中，解决办法是利用与上述嵌板设计中相同的原理，弧形竖梃的一半围绕着每个嵌板的边缘，以便在其连接成一体时，两块相邻的嵌板边缘能够相连，在完全没有竖梃的情况下构成所需的形状。

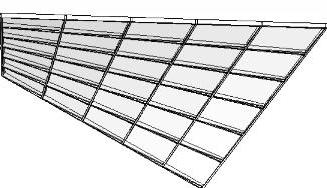

（3）复杂形状 由于具备了更多机体形状，幕墙创建工具为幕墙的系统特性和概念化的建模铺设了道路。【幕墙系统】工具符合以上规则，通过选择图元的表面考虑到了更多形状和形式中的灵活性。分割是由各个方向的网格布置、网格的更大频数以及嵌板间更细小的公差来定义的，如图11-17所示。

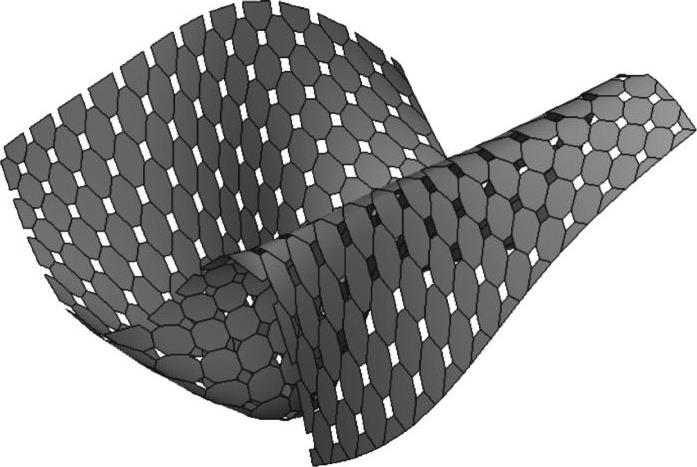

体量族编辑器允许创建更多自由格式的形状，这对常用的【幕墙系统】工具来说还存在不确定性。在这种情况下，另一种可选方案是将所应用模式直接用于形式表面。专门定义的幕板在这些表面模式范围内进行运作以创建完整的系统，如图11-18所示。
