12.4.1  放置房间

12.4.1 放置房间

1）打开起始文件WFP-RAC2015-12-RoomA.rvt，在【项目浏览器】中打开【楼层平面：First Floor Room Layout】视图，在绘图区域中可以看到房间布局已大致完成。

2）在【建筑】选项卡下选择【房间和面积】面板中的【房间】。

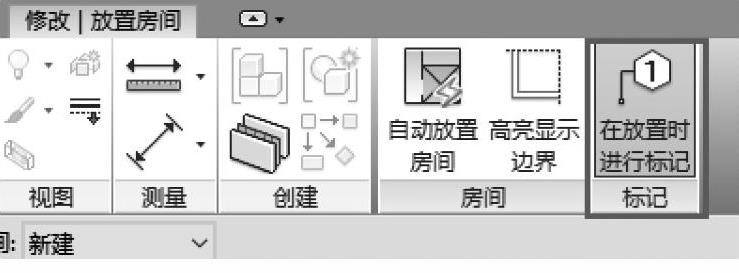

3）确保【修改/放置房间】选项卡下【标记】面板中的【在放置时进行标记】已经选上，如图12-7所示。注意：该选项将自动在房间图元插入点中放置标记，标记会从房间中提取相关数据并显示。

图 12-7

4）在绘图区域上方的【选项栏】中将【上限】设置为【Roof】屋顶，将【偏移】设置为【2100】（以适应弧形屋顶拱腹的最高点），在下拉菜单中选择【水平】，且不勾选旁边的【引线】选项，并在【房间】下拉菜单中选择【新建】，如图12-8所示。

注意：在这个环节，已经被放置的房间将呈浅蓝色，且房间中央显示对角交叉线，这让用户可以很容易地识别没有被分配房间的空间，如图12-9所示。

图 12-8

图 12-9

5）在平面图中，将鼠标移动到还没有标记的房间中，并单击中央部分。

6）在平面图中的剩余部分继续放置房间，直到所有的空间都被覆盖为止。
