20.2.4  板式基础

板式基础在应用上与普通的楼板大不相同。一般而言，基础底板会对夯实土层或地面施压，并且为保护地基而隔离夯实土层与泥土，配备防水膜。

可以将基础底板的结构使用参数指定为基础或地平面板。如果将结构参数设为基础，那么基础底板将为与之相关联的其他图元提供支撑；如果将结构参数设为地平面板，基础底板只会支撑自身，结果是这些类型的板不要求来自于其他结构图元的支撑，并且，它们将被用来创建地平面以上的板模型以及应用在基础形状复杂且不能使用独立基础或条形基础的情况下。

相比标准结构的楼板，基础底板有其他三个特定的地基值。这些值为实例参数，包括宽度、长度和底部标高，这些值会在【属性】面板中显示出来。通过使用这些值，分析工具可以区别标准结构楼板和基础底板。

图 20-5

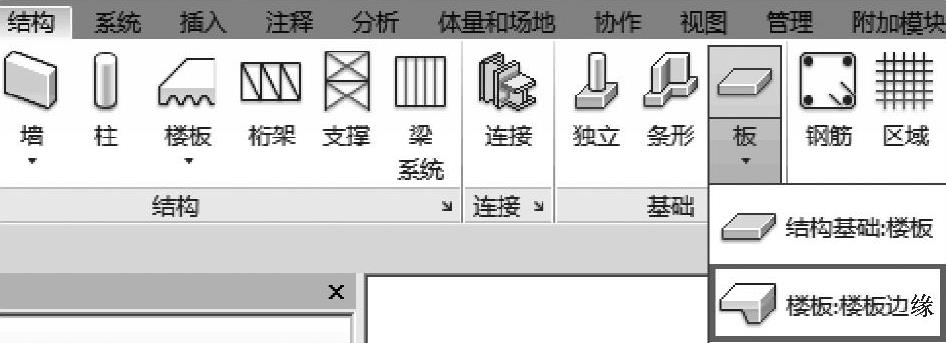

如图20-6所示，作为基础底板工具，【楼板：楼板边缘】同样位于【基础】面板中。【楼板：楼板边缘】可用于设置楼板的水平边缘形状，这些参数化的形状通常会通过选择楼板或模型线边缘，被放置在3D视图内。

创建连续性板边缘的方法是：选定板边缘，当这些边缘相遇于拐角处时，将自动斜接，形成连续的板边缘形式。

图 20-6
