7.4.1  楼板

7.4.1 楼板

1）打开起始文件WFP-RAC2015-07-SlabsA.rvt，在【项目浏览器】中打开【楼层平面：First Floor】视图。

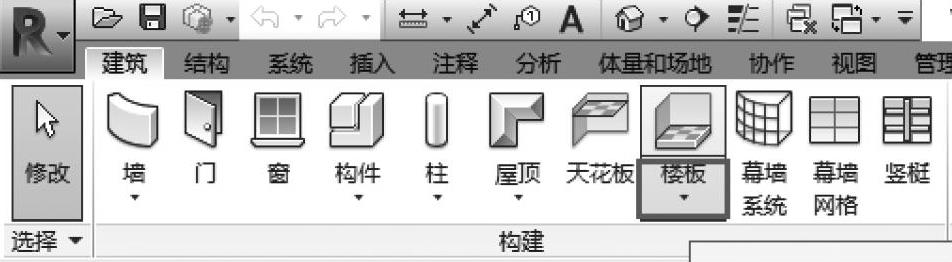

2）在【建筑】选项卡下【构建】面板中选择【楼板】，如图7-9所示。

3）在下拉菜单中选择【楼板：建筑】。

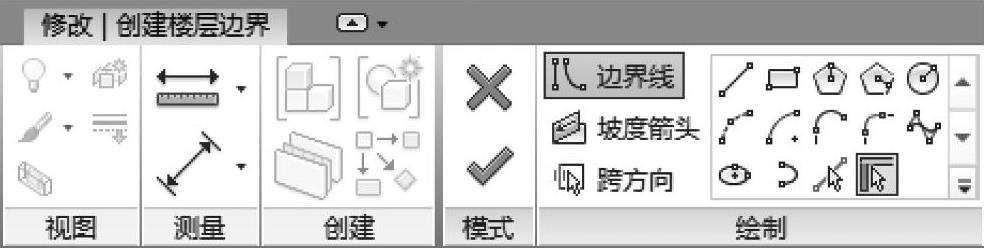

4）用来确定楼板边界的默认工具是【拾取墙】，该工具可以用来选择建筑物的墙，如图7-10所示。

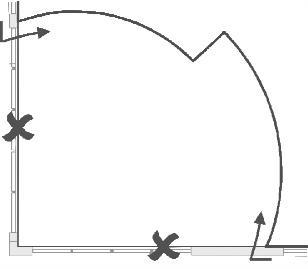

5）依次选择外墙的内表面，然后用直线和弧线画出如图7-11所示的楼梯井的轮廓。左上角房间的长方形洞口暂不用考虑，会在后期进行切割。

图 7-9

图 7-10

6）在【完成编辑模式】前请先确定图形为闭合环路。

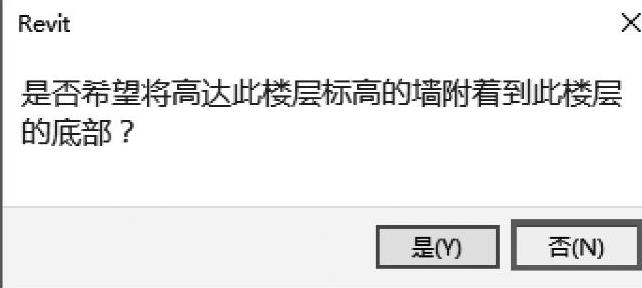

7）这时会出现一个警告框，选择【否】选项，如图7-12所示。

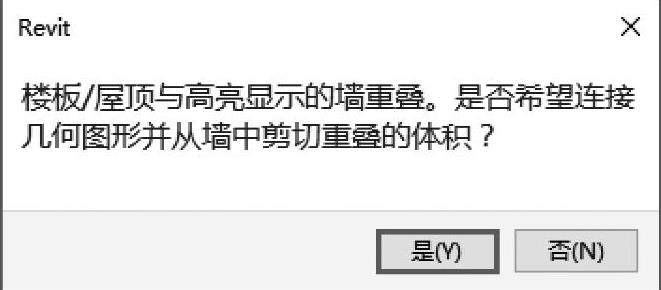

8）第二个对话框中会问你是否要将墙体的重叠部分剪切掉，选择【是】选项，如图7-13所示。

图 7-11

图 7-12

图 7-13

注意：在简单模型创建过程中，可以接受这样的选项，但在分析更加复杂的模型的时候，建议不接受这样的选项，因为过于简单的逻辑可能会带来负面影响。
